Placa electrónica Honeywell 32302429-004 para Atlantic Naema Micro 25: Pieza e identificador ampliado

Placa electrónica Honeywell 32302429-004 para Atlantic Naema Micro 25: vista 2

Placa electrónica Honeywell 32302429-004 para Atlantic Naema Micro 25: vista 3

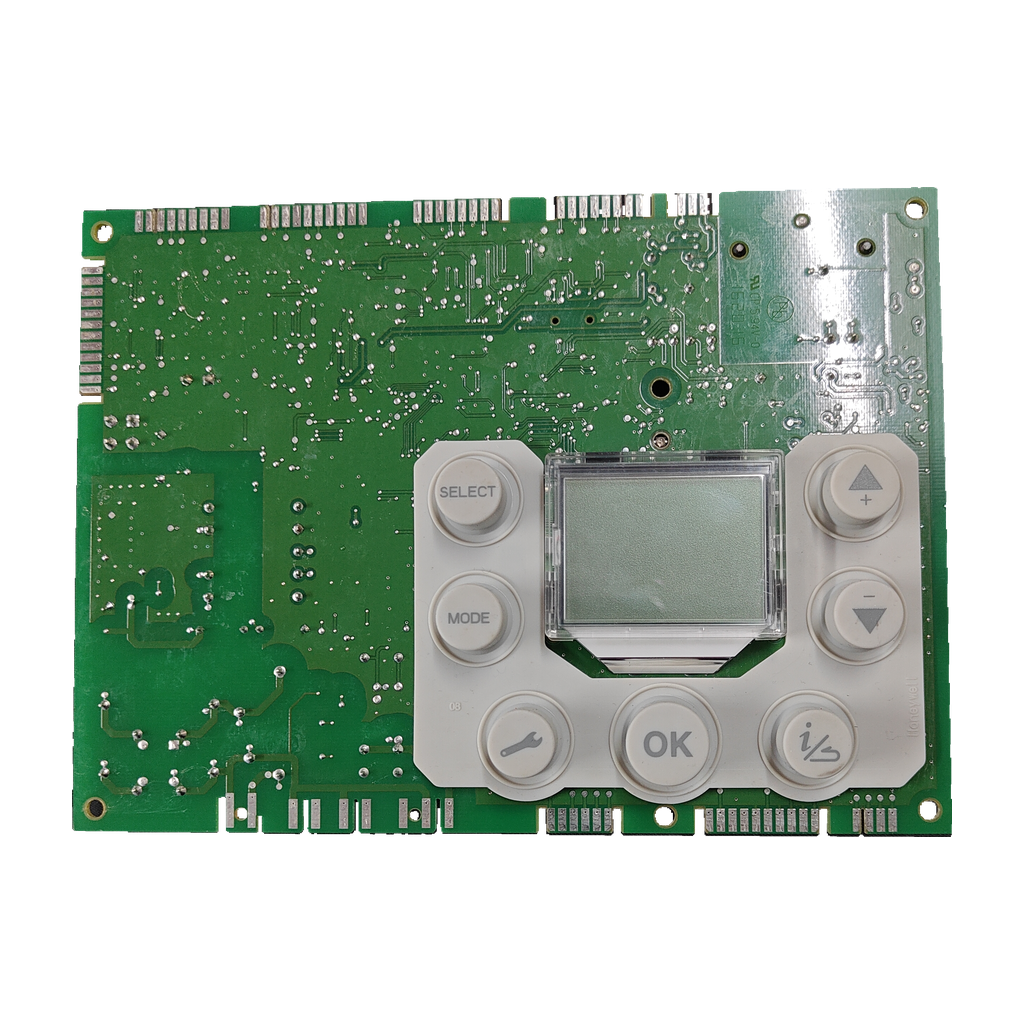

Placa electrónica Honeywell 32302429-004 para Atlantic Naema Micro 25: Vista de componente

HoneywellFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell 32302429-004 para Atlantic Naema Micro 25

Código del circuito32302429-004

La 32302429-004 es una placa electrónica de control Honeywell (código secundario CS140002), confirmada por nuestro taller para la caldera Atlantic Naema Micro 25. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB Honeywell 32302429-004
Atlantic Naema Micro 25
Secundario CS140002
Serigrafía F1: 2A

Todos los códigos de esta unidad2

Código del circuito: 32302429-004
SKU Ecoklima: PLC430

Despiece oficial y tiendas listan otras cartas Atlantic (909181, 909059). Ninguna fuente abierta las une con el 32302429-004: no las damos por equivalentes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa que controla la caldera: según la ficha de una tienda que vende esta referencia, gestiona encendido, modulación, seguridades y comunicación. Se sospecha de ella cuando la caldera no enciende, no responde al panel o da fallos electrónicos intermitentes.

Compruébalo en tu placa

Busca el código 32302429-004 marcado en el circuito impreso. La marca impresa en la placa es Honeywell.
Comprueba el código secundario CS140002 serigrafiado en la PCB y, en la etiqueta del módulo, S4962V3240.
Compara número y posición de relés y conectores con tu placa (lo recomienda una tienda).
No la confundas con las cartas Atlantic 909181 (la del despiece oficial de la Naema Micro 25) ni 909059: ninguna fuente las une con este código.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

32302429-004	Código del circuito impreso (PCB); también escrito 32302429004 o 32302429 004
CS140002	Código secundario serigrafiado en la PCB
GM-37/15	Marcado de la PCB
S4962V3240	Código de la etiqueta del módulo (la familia S4962V figura como control de encendido en Resideo)
13307-001	Código tras «SW» en la etiqueta del módulo
U05177660	Código tras «Cd» en la etiqueta del módulo

No la confundas con

909181«Carte regulation» de la Naema Micro 25 (021202) en el despiece oficial del manual y en 2 tiendas (pos. 52 en la nomenclatura de piecesxpress); las tiendas la dan también para la Naia Micro 25 (021251) · Ni el despiece ni las tiendas citan el 32302429-004: no la damos por equivalente
909059Carta de regulación, seguridad y HMI (referencia Atlantic) de la Naema 2 Micro 25 (021242), según tiendas · Se da para otra caldera y ninguna fuente la une con el 32302429-004

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Atlantic Naema Micro 25Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Serigrafía junto al fusible F1: 2A

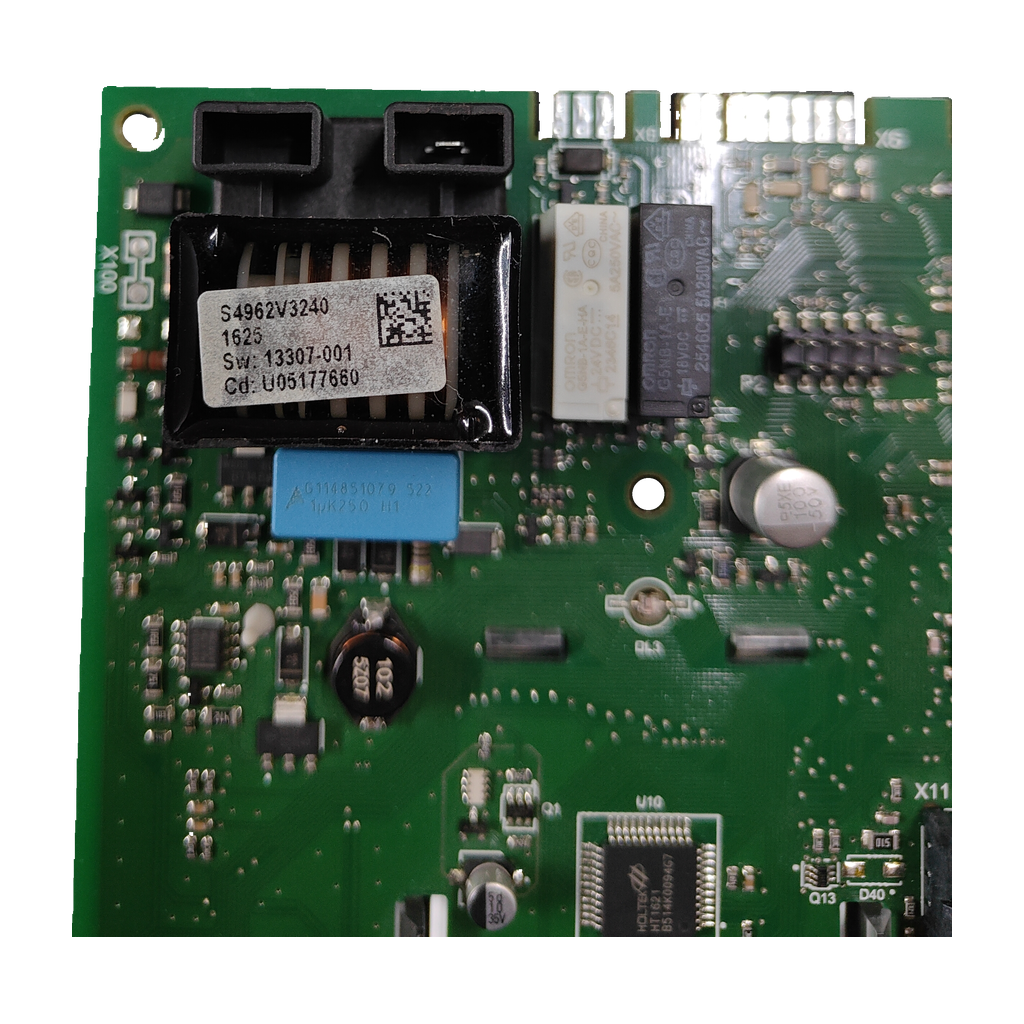

Etiqueta del módulo: S4962V3240; 1625; SW: 13307-001; Cd: U05177660

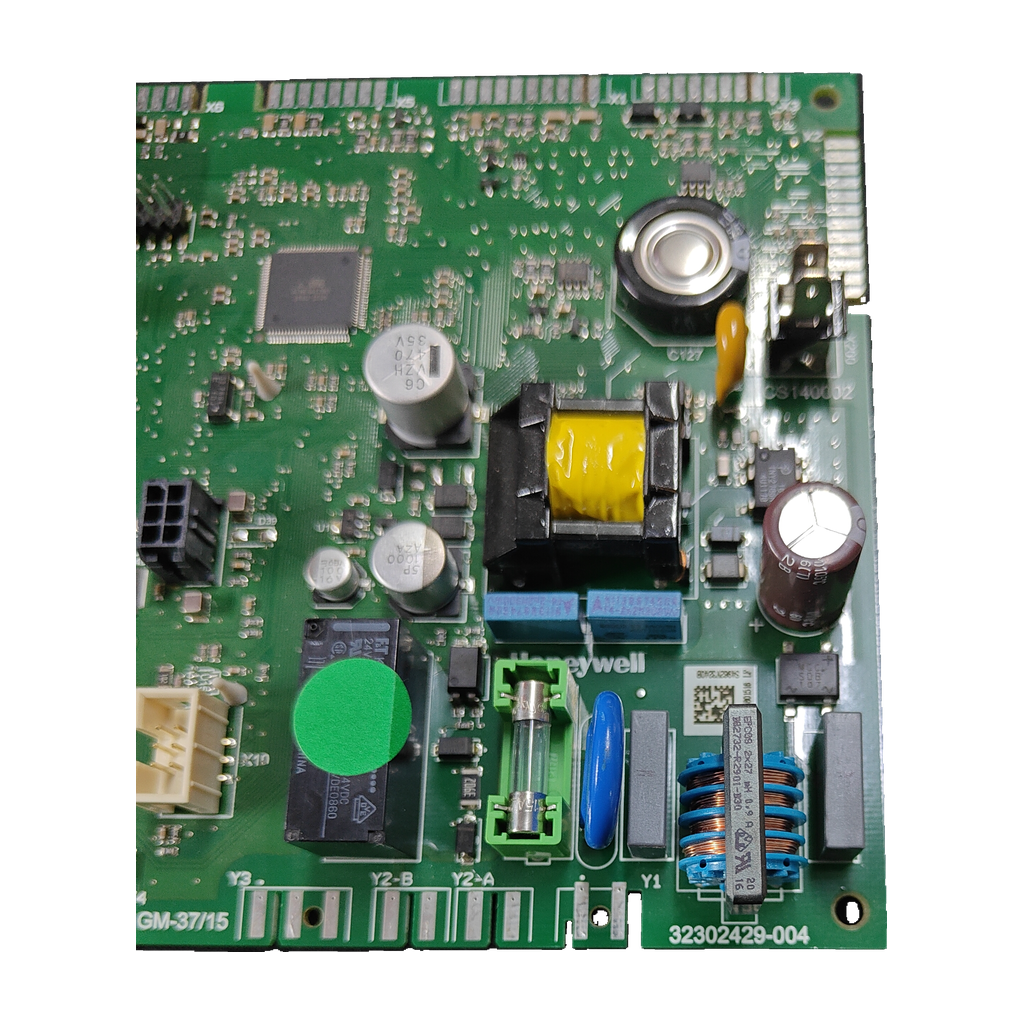

Marcados PCB: GM-37/15; 32302429-004

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al panel; errores erráticos e intermitentes; reinicios espontáneos; relés pegados o zumbidos.

Una tienda los atribuye a esta referencia. Un técnico debe descartar antes el suministro eléctrico.

Los síntomas indicados los atribuye una tienda a esta referencia. La tabla oficial de errores que leímos (manual Thermor 021261, de la misma serie Naema Micro 25, no la variante 021202) habla de «la tarjeta electrónica» en general, sin citar esta placa.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F1

La placa lleva «2A» serigrafiado junto a F1. El manual Thermor 021261, de la misma serie, da en el cap. 9.2.1 para el fusible de su tarjeta T3.15AH250V, 5x20 mm; no consta que hable de esta placa. Que un técnico confirme el valor antes de cambiarlo.

Relés y conectores

Compara su número y posición con los de la placa original antes de montarla.

Monta con un técnico

La placa trabaja con corriente eléctrica y la caldera con gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El 32302429-004 va marcado en el circuito impreso. Compara también el CS140002 serigrafiado en la PCB y, en la etiqueta del módulo, S4962V3240, 13307-001 (tras «SW») y U05177660 (tras «Cd»). La marca impresa en la placa es Honeywell.

¿Sirve para mi Atlantic Naema Micro 25?

Sí. Nuestro taller ha confirmado esta placa para la Atlantic Naema Micro 25. Para otros modelos no hay confirmación: una tienda la anuncia solo como compatible con «Atlantic» y con calderas Ferroli y Thermor, sin decir modelos. Si tu caldera es otra, llámanos al 919 931 595 o envíanos desde Contacto una foto de la placa.

¿Es lo mismo el 32302429-004 que el 909181 o el 909059?

No podemos afirmarlo. El despiece oficial del manual de la Naema Micro 25 lista el 909181 como «Carte regulation» de esa caldera y no cita el 32302429-004; la nomenclatura de piecesxpress lo sitúa en la posición 52. El 909059 se da para la Naema 2 Micro 25 (021242) en tiendas. Ninguna ficha de 909181 o 909059 que leímos cita el 32302429-004: no damos ninguno como equivalente.

¿Qué significan CS140002, GM-37/15, S4962V3240, 13307-001 y U05177660?

Son marcados de la propia placa: CS140002, código secundario serigrafiado; GM-37/15 y 32302429-004, los del circuito impreso; S4962V3240, el de la etiqueta del módulo, con 13307-001 tras «SW» y U05177660 tras «Cd». Fuera solo hemos visto que Resideo lista la familia S4962V como controles de encendido.

¿Por qué una tienda la llama Ferroli si la placa dice Honeywell?

La placa lleva Honeywell impreso en el circuito. Una tienda (en su web y en Miravia) la vende como placa «Ferroli Atlantic» para calderas Ferroli y Thermor, con el mismo código 32302429-004, sin explicar la diferencia. Para identificarla cuenta el código marcado y la caldera confirmada.

¿Qué síntomas o averías apuntan a esta placa?

Una tienda la relaciona con una caldera que no enciende o no responde al panel, errores erráticos e intermitentes, reinicios espontáneos y relés pegados o zumbidos. Un técnico debe descartar antes el suministro eléctrico. Ningún documento oficial que hayamos leído cita esta placa por su código.

¿Quién debe montarla y qué hay que revisar?

Un técnico cualificado: la placa trabaja con corriente eléctrica y la caldera con gas. Una tienda aconseja desconectar la corriente antes de tocar conectores y bornes y comparar relés y conectores con la placa original. El F1 lleva «2A»; el manual Thermor 021261, de la misma serie, da T3.15AH250V, 5x20 mm para el fusible de su tarjeta, pero no consta que sea el de esta placa: que el técnico confirme el valor.

Cómo hemos verificado esta ficha

Honeywell 32302429-004

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

El taller confirma la placa para la Atlantic Naema Micro 25. Fuera, 1 origen publica el 32302429-004: Climatización Ibérica, en su web y en su tienda de Miravia (mismo vendedor), sin modelo de caldera. El despiece oficial y las fichas de 909181 y 909059 no lo citan.

Fuentes consultadas

climatizacioniberica.es: ficha de la placa 32302429-004Placa «Ferroli Atlantic»; compatible con «Atlantic», sin modelo
Miravia: anuncio de la placa 32302429-004Tienda «Climatizacion Iberica»: mismo vendedor que la anterior (1 origen)

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Atlantic; las marcas se citan para indicar compatibilidad.
