Placa electrónica Honeywell W4115BM1-1008 · 45.006.435 para Beretta Kompakt 22 CAI: Pieza e identificador ampliado

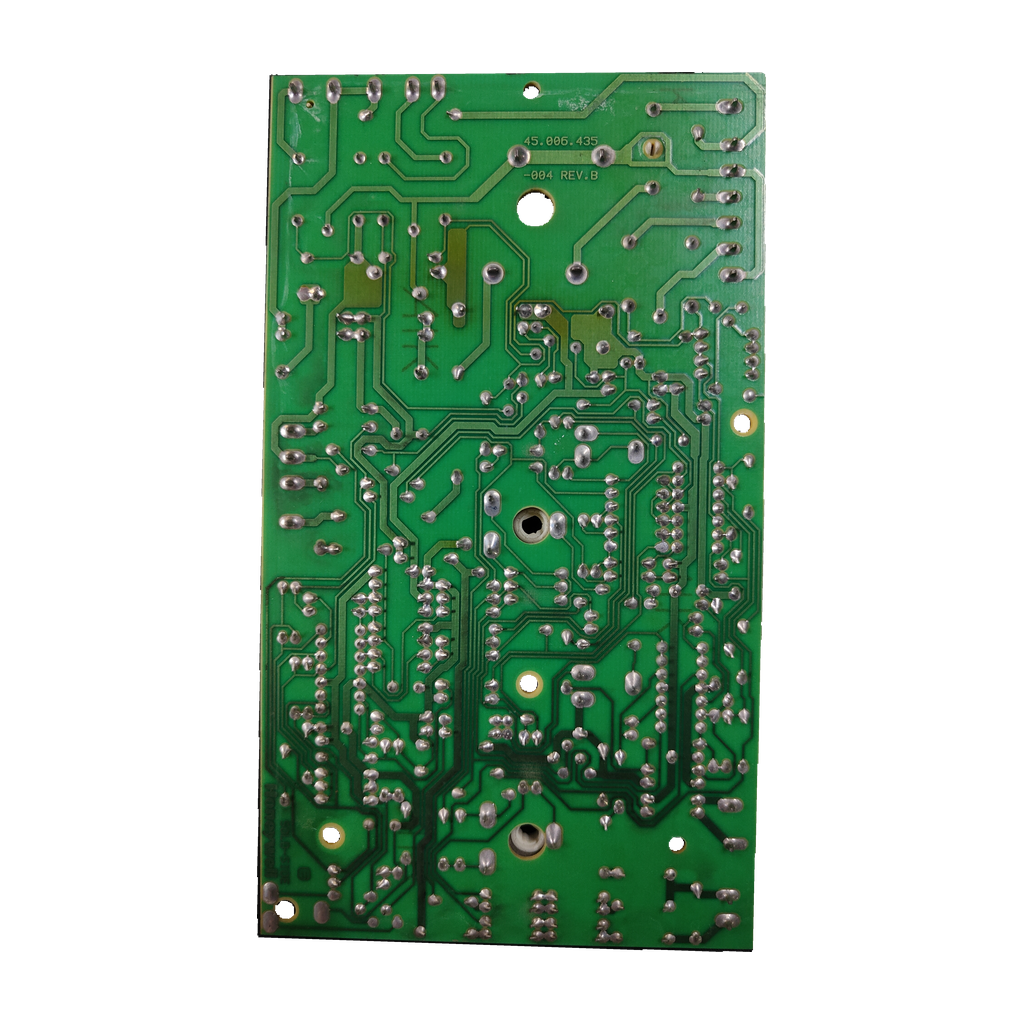

Placa electrónica Honeywell W4115BM1-1008 · 45.006.435 para Beretta Kompakt 22 CAI: vista 2

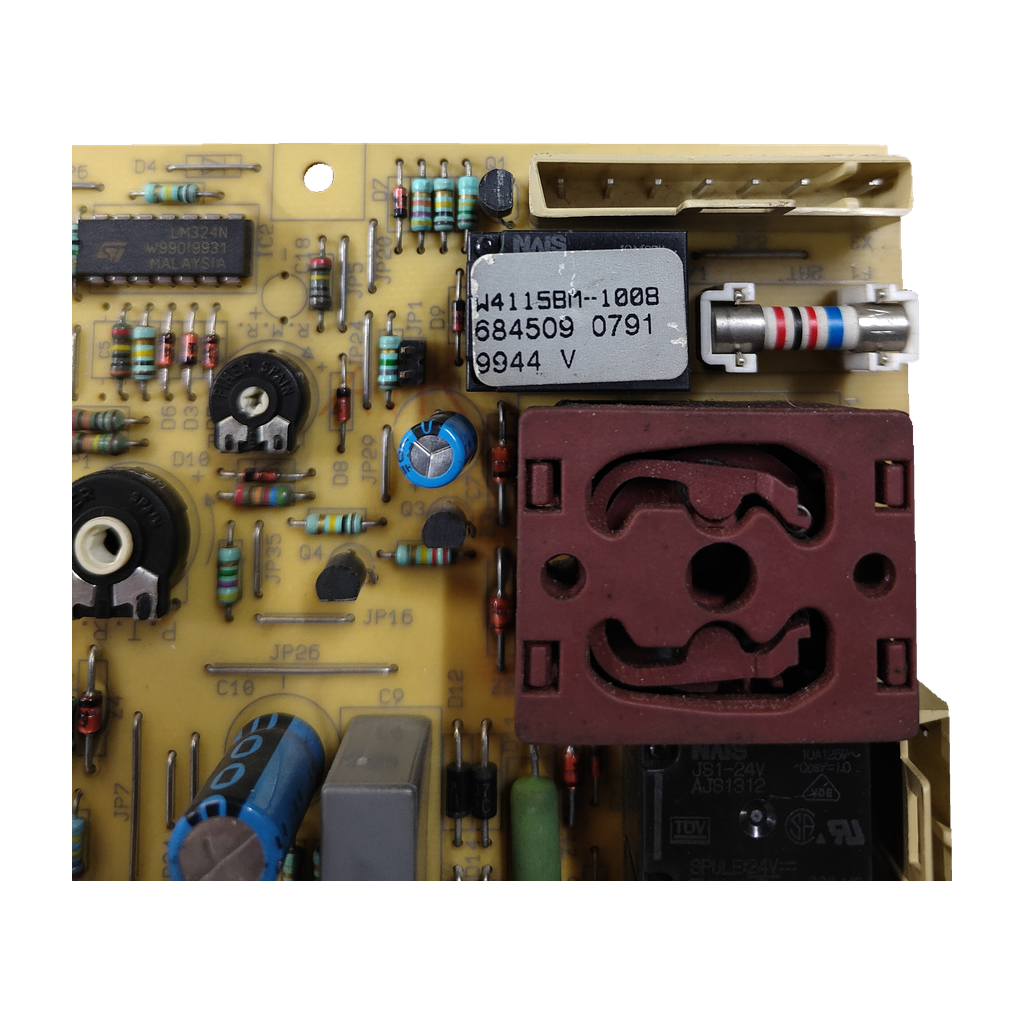

Placa electrónica Honeywell W4115BM1-1008 · 45.006.435 para Beretta Kompakt 22 CAI: vista 3

HoneywellFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell W4115BM1-1008 · 45.006.435 para Beretta Kompakt 22 CAI

Referencia BerettaR2949

La W4115BM1-1008 (circuito 45.006.435) es una placa electrónica Honeywell, serie W4115, que las tiendas venden como Beretta R2949. Nuestro taller la ha confirmado para la Beretta Kompakt 22 CAI; para la 22 CSI hay dos tiendas, sin confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Honeywell W4115BM1-1008
Circuito 45.006.435
Ref. Beretta R2949
Beretta Kompakt 22 CAI

Todos los códigos de esta unidad4

Referencia Beretta: R2949
Código del circuito: 45.006.435
Código de la etiqueta: W4115BM1-1008
SKU Ecoklima: PLC398

Los códigos marcados (684509 0791, 9944 V) no equivalen necesariamente a la referencia de un kit: solo sirven para comparar.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta electrónica de la caldera. Antares la clasifica como caja de encendido y control Honeywell W4115, Sercatec como módulo de control y Krom como alimentador.

Compruébalo en tu placa

Busca en la placa la designación «W4115BM1-1008» y, en el circuito, «45.006.435» con «-004 REV.B».
Compara también los marcados 684509 0791 y 9944 V. Las tiendas escriben la placa W4115BM1008 (sin guion) o R2949.
No la confundas con otros modelos de la serie W4115, como W4115B1192: son placas con otro código.
Comprueba en la placa de características que tu caldera es una Beretta Kompakt 22 CAI.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.

Códigos de esta pieza

W4115BM1-1008	Designación marcada en la placa (Honeywell)
W4115BM1008	Misma designación sin guion, como la escriben las tiendas
45.006.435	Código del circuito impreso, marcado con «-004 REV.B»
R2949	Referencia Beretta según 6 tiendas
684509 0791	Código marcado en la pieza
9944 V	Código marcado en la pieza
N4115BM-1008	Marcado en un subcomponente
J4115B01-1080B1	Marcado en un subcomponente
K.226.06	Artículo de Antares (serie Honeywell W4115)

No la confundas con

W4115B1192 · W411581333Otros modelos de la serie Honeywell W4115 (selector de Antares) · Códigos distintos: tu placa debe decir W4115BM1-1008

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

BERETTA KOMPACT 22 CAIConfirmada por nuestro taller
Beretta Kompakt / Kompact 22 CAIConfirmada por nuestro taller · también en Faustoricambi

Por confirmarPor confirmar

Beretta Kompakt 22 CSI2 orígenes: Faustoricambi (lista «KOMPAKT 20/22 CAI CSI») y Climatización Ibérica (título «Kompakt 22 CSI R2949»)
Beretta Mynute 20 y 22 CAI y CSI1 origen: Faustoricambi («Mynute 20/22 CAI CSI»)
Beretta Kompakt 20 CAI y CSI1 origen: Faustoricambi («Kompakt 20/22 CAI CSI»)
Beretta Kompakt CAI, CSI y RSI1 origen, sin potencia: Ricambiocaldaia («Kompakt CAI (640463)», «Kompakt CSI (680493)», «Kompakt RSI (770083)»). Misma lista en otras cuatro páginas (posible mismo origen de datos, sin comprobar)
Beretta Mynute 20/20 CAI y CSI1 origen: Ricambiocaldaia («Mynute 20/20 CAI (640473)», «Mynute 20/20 CSI (680523)»). La lista se repite en otras cuatro páginas (posible mismo origen de datos, sin comprobar). No consta si es la misma caldera que la Mynute 20
Vokera (modelos sin indicar)1 origen: Antares, «Compatible for BERETTA / VOKERA»

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de la ficha de la R2949

Peso y medidas: 0,20 kg · 19,5 × 5 × 13 cmRemle

Marcados de esta unidad

Marcado de placa/revisión: 45.006.435; -004 REV.B
CI montado: LM324N · LM339N
Relé montado NAIS JS1-12V: 10 A 250 V~; 10 A 125 V~
Relé montado NAIS JS1-24V: 10 A 125 VAC~; bobina 24 V=
Marcado de subcomponente/etiqueta: N4115BM-1008 · J4115B01-1080B1
Aplicación indicada en inventario: BERETTA KOMPACT 22 CAI
Código marcado: 684509 0791; 9944 V

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al termostato

Según Climatización Ibérica (una tienda, no una tabla oficial).

Errores erráticos en pantalla o reinicios inesperados

Según la misma tienda.

Relés pegados o pistas quemadas en el circuito impreso

Según la misma tienda.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los marcados

W4115BM1-1008 y 45.006.435 deben coincidir con los de tu placa.

Monta con un técnico

Climatización Ibérica lo recomienda por las conexiones eléctricas y de gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados comparo?

La designación W4115BM1-1008 va marcada en la placa. Compara también 45.006.435 con «-004 REV.B» (circuito), 684509 0791 y 9944 V; un subcomponente lleva N4115BM-1008 y J4115B01-1080B1.

¿Sirve para mi Beretta Kompakt 22 CAI?

Sí. Nuestro taller la ha confirmado para la Beretta Kompakt 22 CAI. Además la cita para esa caldera Faustoricambi («KOMPACT 22 CAI»), con las referencias W4115BM1008 y R2949. Para la Kompakt 22 CSI hay dos tiendas, Faustoricambi y Climatización Ibérica, sin confirmar.

¿Es lo mismo W4115BM1-1008, W4115BM1008 y R2949?

Sí, son nombres de la misma placa. W4115BM1-1008 es la designación marcada; W4115BM1008 es esa misma designación sin guion; R2949 es la referencia Beretta que dan Faustoricambi («codice produttore»), Arbobari, Ricambiocaldaia, Remle («C.O.») y Sercatec. La tabla 1 de dos copias del catálogo de la Kompakt 22 que hemos leído (subidas por usuarios a scribd e idoc.pub, no del fabricante) no cita R2949 ni W4115BM1008: ese código sale de tiendas.

¿Es una placa Honeywell o Beretta, y de control o alimentador?

Nuestra unidad es Honeywell. Antares sitúa W4115BM1008 en su serie Honeywell W4115 de cajas de encendido y control (K.226.06, «Compatible for BERETTA / VOKERA»); las tiendas italianas la venden como Beretta R2949. Sercatec la llama «módulo de control»; Krom y un anuncio de Wallapop, alimentador.

¿Qué componentes lleva, para compararlos con mi placa?

En nuestra unidad: circuitos integrados LM324N y LM339N; relés NAIS JS1-12V (10 A 250 V~ · 10 A 125 V~) y NAIS JS1-24V (10 A 125 VAC~, bobina 24 V=).

¿Vale también para Kompakt CSI, Kompakt RSI o Mynute?

Nuestro taller solo ha confirmado la Kompakt 22 CAI; la Kompakt 22 CSI la dan dos tiendas, sin confirmar. Mynute 20, Mynute 22 y Kompakt 20: solo Faustoricambi. Arbobari escribe «Mynute Kompakt 22 CAI/CSI» sin separar los modelos; Ricambiocaldaia, Kompakt y Mynute 20/20 sin potencia; Remle y Sercatec, «Kompakt, Mynute». Envíanos desde Contacto una foto de la etiqueta de tu caldera o llama al 919 931 595.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

En su ficha de la R2949, Climatización Ibérica (no es una tabla oficial) indica cambiarla si la caldera no enciende o no responde al termostato, da errores erráticos o reinicios, o hay relés pegados o pistas quemadas. Recomienda un técnico cualificado por las conexiones eléctricas y de gas.

Cómo hemos verificado esta ficha

Honeywell R2949

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

R2949 y W4115BM1008 unidos por 3 tiendas (Faustoricambi, Arbobari, Ricambiocaldaia); sin despiece oficial que cite la placa. Marca: Antares dice Honeywell, las tiendas Beretta. Tipo: Krom y un anuncio, alimentador. Nuestro taller confirma Honeywell y la Kompakt 22 CAI.

Fuentes consultadas

Faustoricambi: placa R2949 / W4115BM1008 para Kompakt 22 CAIR2949 y W4115BM1008; Kompakt 22 CAI y 20/22 CAI CSI
Arbobari: placa W4115BM1008 (Mynute Kompakt 22 CAI/CSI)R2949, W4115BM1008 y Mynute Kompakt 22 CAI/CSI
Climatización Ibérica: placa Beretta Kompakt 22 CSI R2949R2949 con Kompakt 22 CSI; síntomas y técnico
Ricambiocaldaia: placa W4115BM1008 · R2949R2949 y W4115BM1008; lista Kompakt y Mynute 20/20
Antares: caja Honeywell W4115BM1008 (K.226.06)W4115BM1008 en serie Honeywell W4115; Beretta / Vokera
Remle: placa Beretta R2949R2949 como código del fabricante; peso y medidas
Sercatec: tarjeta Beretta R2949R2949 como referencia Beretta; módulo de control
Krom: Power supply unit Beretta R2949R2949 clasificada como alimentador

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Beretta; las marcas se citan para indicar compatibilidad.
