Placa electrónica Honeywell 45.006.837-002 REV.A para Junkers ZW 23 Euroline (estanca): Pieza e identificador ampliado

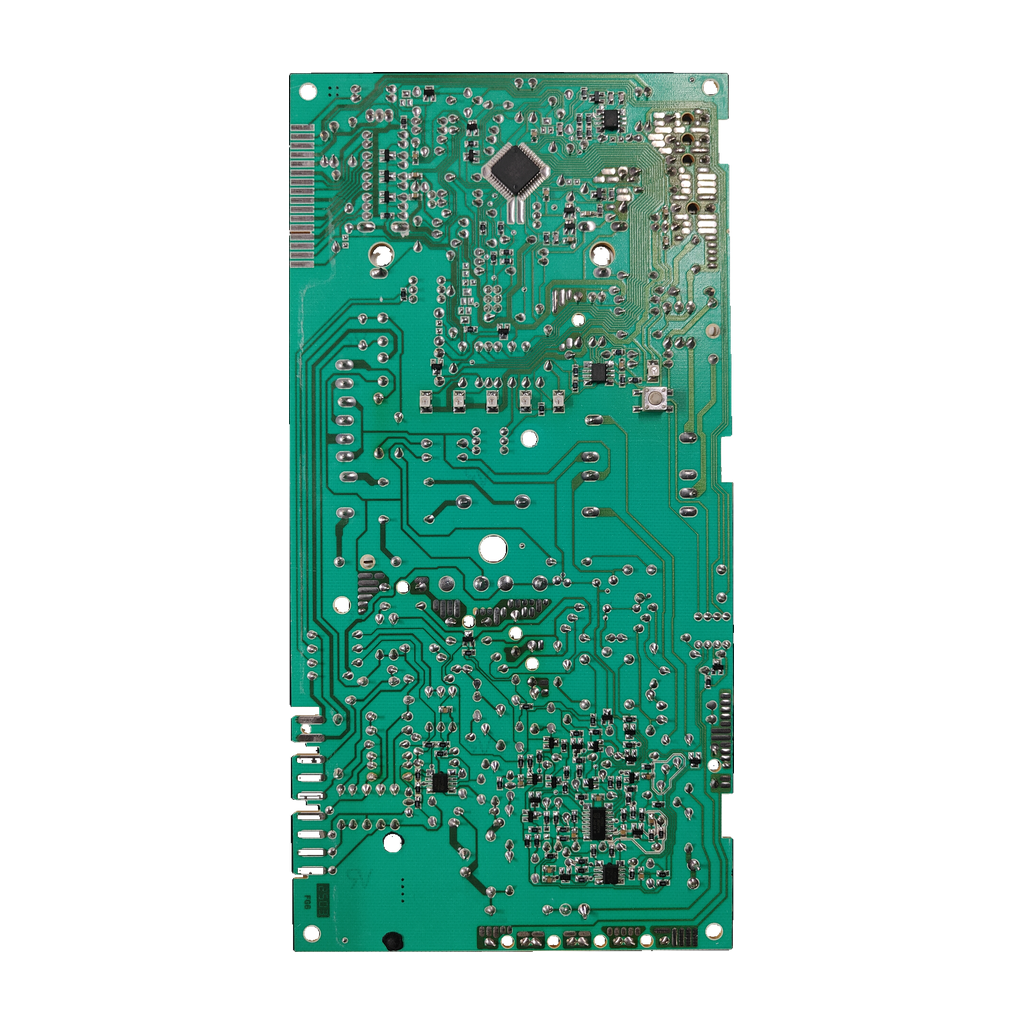

Placa electrónica Honeywell 45.006.837-002 REV.A para Junkers ZW 23 Euroline (estanca): vista 2

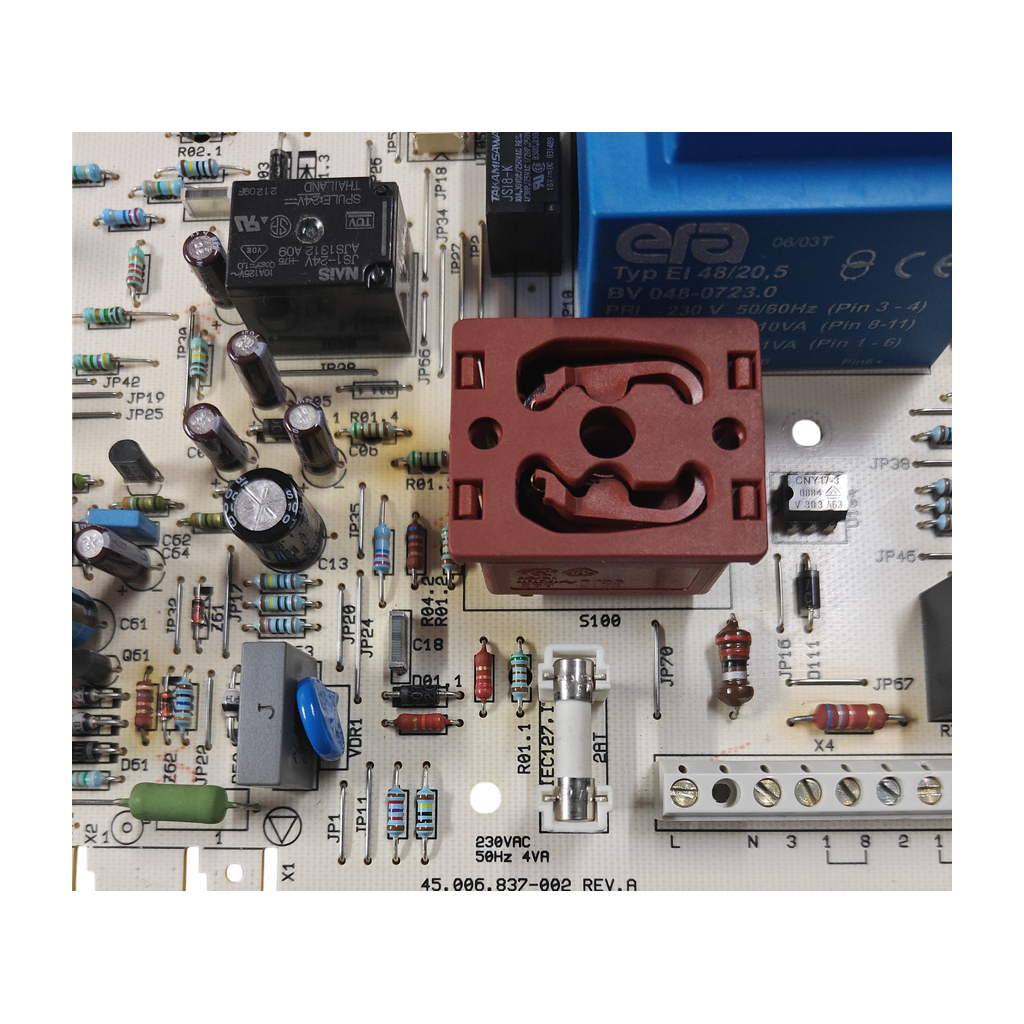

Placa electrónica Honeywell 45.006.837-002 REV.A para Junkers ZW 23 Euroline (estanca): vista 3

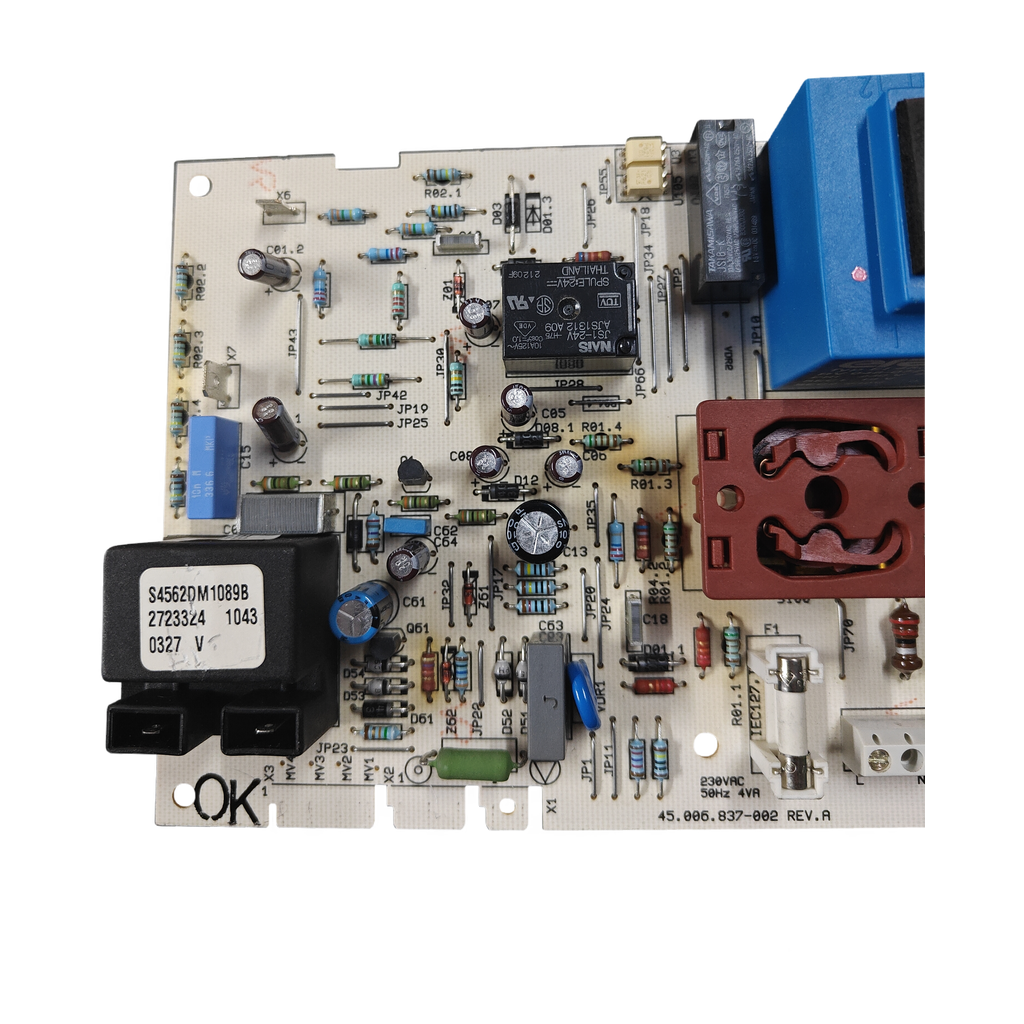

Placa electrónica Honeywell 45.006.837-002 REV.A para Junkers ZW 23 Euroline (estanca): vista 4

HoneywellFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellReferencia verificada

Placa electrónica Honeywell 45.006.837-002 REV.A para Junkers ZW 23 Euroline (estanca)

Código del circuito45.006.837-002

La 45.006.837-002 REV.A es una placa electrónica de control Honeywell. Nuestro taller la confirma para la ZW 23 Euroline (estanca). Para la ZW 23 AE hay dos fuentes, por confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Honeywell 45.006.837-002 REV.A
Junkers ZW 23 Euroline estanca
230 V · 50 Hz · 4 VA
Marcado S4562DM1089B

Todos los códigos de esta unidad2

Código del circuito: 45.006.837-002
SKU Ecoklima: PLC203

Gospodar lo une al 45.006.837-002 REV.A y Arbo al S4562DM1089B. Otras tiendas lo dan con placas -003 REV.A (kotel.kr.ua, sv-service92.ru, teploport.ru) o S4562DM1089V01 (sercatec.com, cozypliers.com, valvola4go.com). La lista oficial de la ZW 23 KE lo llama caja de mando: compáralo antes de pedir.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la Junkers ZW 23 Euroline (estanca). Se alimenta a 230 V · 50 Hz y lleva un fusible F1 serigrafiado (ambos marcados en la placa). Según nuestro inventario, monta relés de bobina 24 VDC. Antes de darla por mala, revisa la alimentación y el fusible F1.

Compruébalo en tu placa

Busca en la placa el código Honeywell 45.006.837-002 con la revisión REV.A. Compáralo con los marcados S4562DM1089B y 2723324;1043;0327 V.
Comprueba en la placa de características que tu caldera es una Junkers ZW 23 Euroline (estanca, confirmada por nuestro taller). Si es otra Euroline 23 (AE, KE, ZS u OW), consúltanos. Si pone ZW 23-1, esa serie lleva otra placa.
No la confundas con la 45.006.837-003, la -001 ni la 45.007.351-005: el prefijo se parece, pero son otros códigos.
Si tu pieza o tu pedido lleva el código Junkers 8707207250, no basta para saber si es esta placa: compara también el 45.006.837-002.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si la tenemos disponible.

Códigos de esta pieza

45.006.837-002	Código Honeywell del circuito marcado en la placa (REV.A)
S4562DM1089B	Marcado en la placa. Arbo vende el S4562DM1089B para la ZW23AE; otras tiendas escriben S4562DM1089V01
2723324;1043;0327 V	Otro marcado de la placa
8707207250	Código Junkers de pedido (87072072500 en 11 cifras). Por confirmar: otras tiendas lo dan con otras placas

No la confundas con

45.006.837-003Placa Honeywell del mismo prefijo (REV.A) que tres tiendas venden con el Junkers 8707207250 · Termina en -003; la tuya, en -002. Ninguna fuente dice que sean intercambiables
45.006.837-001Placa del mismo prefijo (REV.I) que un foro polaco busca para la Euroline ZW23KE23 · Termina en -001: otra variante. No la des por válida sin comparar
45.007.351-005Placa Honeywell rev. 2 que un foro atribuye a la Junkers Euroline ZW 23-1 KE · Es otro código: no la des por válida sin comparar

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZW 23 Euroline (estanca)Confirmada por nuestro taller

Por confirmarPor confirmar

Junkers Euroline ZW 23 AE2 orígenes: foro de reparación (ZW23 AE23) y Arbo (S4562DM1089B, ZW23AE). Gospodar da «Euroline 23 AE/KE» sin precisar ZW y Teplochip solo por el título: no los cuento

No sirve para

Junkers Euroline ZW 23-1Lleva otra placa: Honeywell S4962 CM1004 · 8708300212 (lista oficial ZW 23-1 AE y tiendas)
Junkers Euroline ZS 23-1 y OW 23-1Llevan otra placa: Honeywell S4962 CM1004 · 8708300212 (prom.ua; la lista oficial incluye la ZS 23-1 AE)
Junkers Euroline ZW 23-1 KEUn tema de foro le atribuye otra placa Honeywell: 45.007.351-005 rev. 2

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Identificación y códigos del repuesto

Código marcado: REV.A

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Alimentacion serigrafiada: 230VAC
Frecuencia serigrafiada: 50Hz
Consumo serigrafiado: 4VA

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Transformador montado: TYP EI-48/20.5
Transformador primario: 230 V 50/60 Hz, pines 3-4
Relés montados TAKAMISAWA: JV24S-KT, bobina 24 VDC
Fusible serigrafiado: F1
Aplicación indicada en inventario: JUNKERS ZW 23 EUROLINE (ESTANCA)

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F1

La placa lleva un fusible marcado F1. Con la caldera sin tensión, comprueba que no está fundido antes de dar la placa por mala.

Monta con un técnico

Es una placa de 230 V de una caldera de gas: la lista de recambios oficial de Junkers pide un técnico acreditado.

Preguntas frecuentes

7 preguntas

¿Cómo reconozco esta placa?

Es la Honeywell 45.006.837-002 REV.A. Lleva marcados también S4562DM1089B y 2723324;1043;0327 V. Los anuncios y foros que la citan escriben 45.006.837-002 REV.A o 45006837-002 REV A.

¿Sirve para mi Junkers ZW 23 Euroline (estanca)?

Sí. Nuestro taller la ha confirmado para la Junkers ZW 23 Euroline (estanca). Para la Euroline ZW 23 AE hay dos fuentes, un foro de reparación y Arbo, todavía por confirmar.

¿Y para la Euroline ZW 23 AE, la ZW 23 KE, la ZS 23 o la OW 23?

Solo la ZW 23 AE tiene fuentes que la nombran con el código: un foro de reparación (ZW23 AE23) y Arbo (S4562DM1089B). No llegan a tres. Para la ZW 23 KE, la ZS 23 y la OW 23 no hay ninguna: Gospodar da la placa para «Euroline 23 AE/KE» sin precisar el tipo y Teplochip solo lo dice en el título. Otras tiendas dan el 8707207250 para varias Euroline 23 KE/AE, pero con placas S4562DM1089 (sin la B) o -003 REV.A, no con la -002. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.

¿Mi Euroline ZW 23-1 lleva esta placa?

No parece. La lista oficial de recambios Junkers de la ZW 23-1 AE trae como placa el 8 708 300 212 0, el mismo código que prom.ua y otras tiendas dan para la serie -1 (Honeywell S4962 CM1004). Si tu placa de características pone ZW 23-1, consúltanos antes de pedirla.

¿Qué diferencia hay entre la 45.006.837-002 y la -003, la -001 o la 45.007.351-005?

Son códigos distintos. Tres tiendas de texto idéntico venden la -003 REV.A con el Junkers 8707207250; un foro polaco busca la -001 REV.I para la ZW23KE23; un tema atribuye la 45.007.351-005 rev. 2 a la ZW 23-1 KE. Ninguna fuente dice que sean intercambiables: compara el código completo.

¿Qué significan los códigos de la placa y cuál es el código Junkers?

45.006.837-002 es el código Honeywell del circuito y REV.A, la revisión. El 8707207250 es un código de pedido Junkers (87072072500 en 11 cifras): Gospodar lo da junto al 45.006.837-002, Arbo junto al S4562DM1089B y la lista oficial de la ZW 23 KE lo llama caja de mando. Otras tiendas lo dan con placas -003 REV.A o S4562DM1089V01: compáralo con el tuyo.

¿Quién debe montarla?

Un técnico cualificado. La lista de recambios oficial de Junkers advierte que solo un técnico acreditado debe montar las piezas, y la placa se alimenta a 230 V · 50 Hz (marcado en la placa). Confirma antes el modelo exacto de tu caldera.

Cómo hemos verificado esta ficha

Honeywell 45.006.837-002

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Cuatro orígenes (Gospodar y tres foros) unen el 45.006.837-002 REV.A con una placa Junkers Euroline; Teplochip, solo por el título. monitor.espec.ws pone rev.A en el título y rev.2 en un adjunto. El 8707207250 queda por confirmar: otras tiendas lo dan con una -003 REV.A o S4562DM1089V01.

Fuentes consultadas

Gospodar (Lutsk): placa Junkers Euroline 23 AE/KE 45.006.837-002 REV.A, usadaUne 45.006.837-002 REV.A con 8707207250 y la Euroline 23 AE/KE
forum-monitor.net.ru: temas sobre la placa Junkers 45.006.837-002 REV.APlaca de la Euroline y de la ZW23 AE23; cita también la -003
Forumul Softpedia: esquema de la Junkers Euroline 23, placa 45.006.837-002 REVAForo: placa 45.006.837-002 REVA de la Euroline 23
Teplochip: reparación de placas Junkers Euroline ZW23-KE23 y ZW23-AE23Lista la 45.006.837-002 REV.A entre las placas que repara; ZW23-KE23 y ZW23-AE23 solo figuran en el título
monitor.espec.ws: tema sobre la placa Junkers Euroline 45.006.837-002 rev.ATema de foro (2016) sobre la placa de la Euroline; el adjunto pone rev2
Arbo: placa S4562DM1089B con cuadro completo, Euroline ZW23AEUne el S4562DM1089B con el 8.707.207.250 y la ZW23AE
prom.ua: placas Euroline (S4562DM1089 · 8707207250 y S4962 CM1004 · 8708300212)Une el S4562DM1089 (sin la B) con el 8707207250; otra placa para la serie -1

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Junkers (Bosch); las marcas se citan para indicar compatibilidad.
