Placa electrónica Honeywell · 052.003579/03052.003579/03Precio a consultar
HoneywellFotos de esta unidad
1 / 4

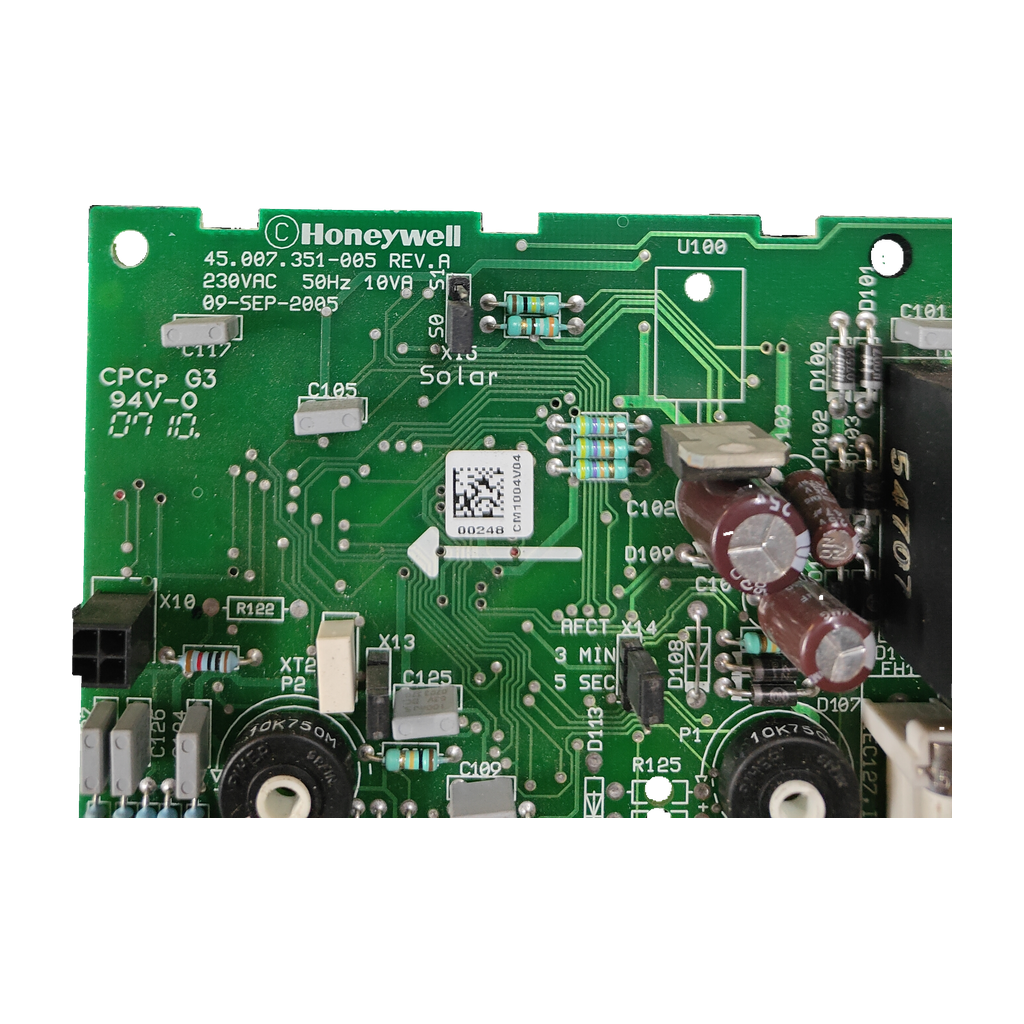

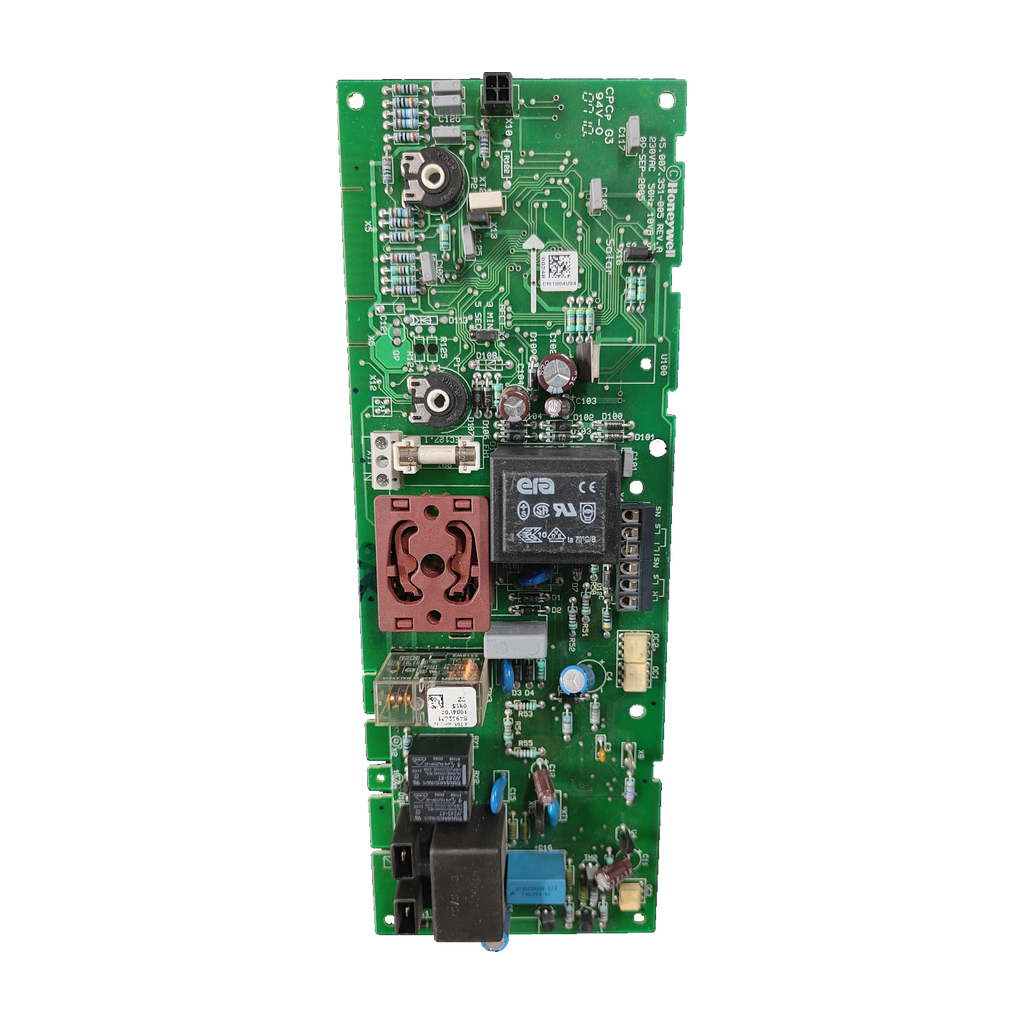

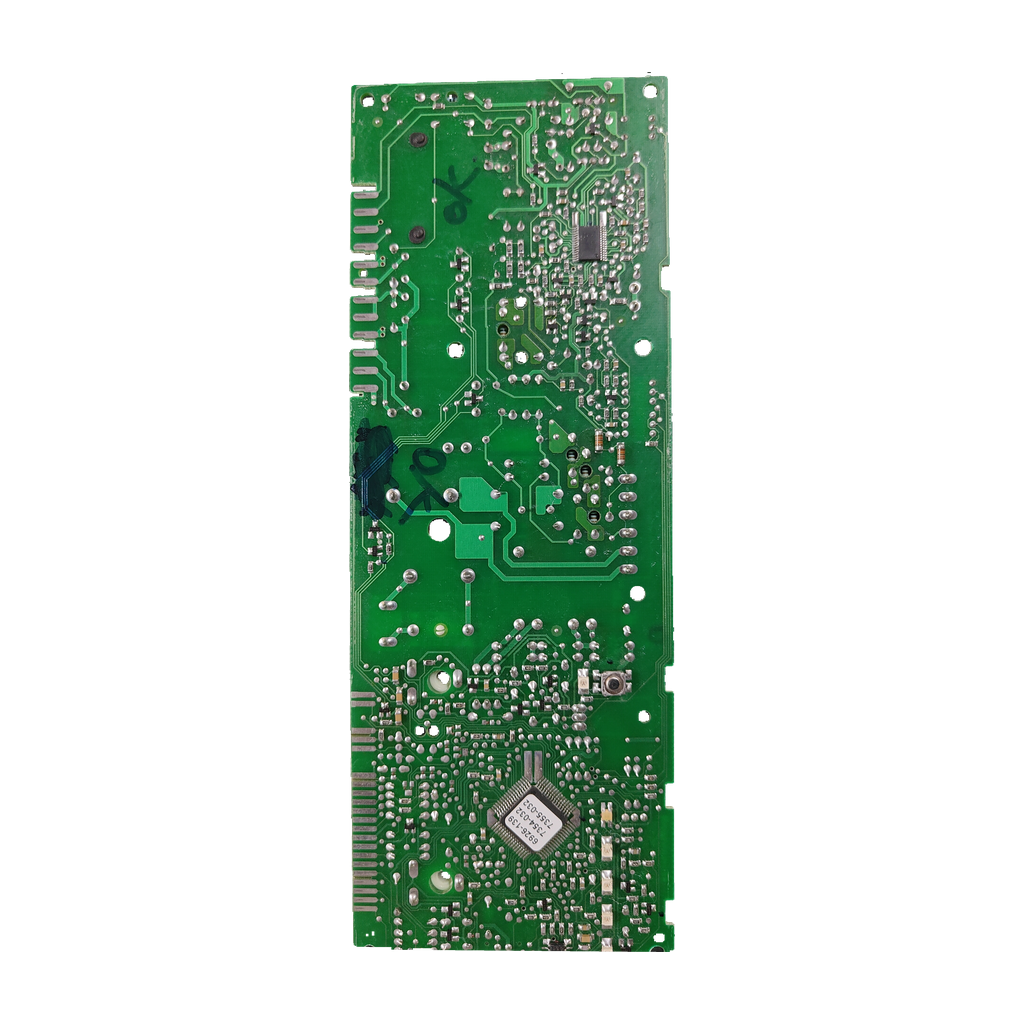

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
HoneywellReferencia verificada
Placa electrónica Honeywell 45.007.351-005 REV.A · Junkers ZW23-1AE23
Código del circuito45.007.351-005 REV.A
La 45.007.351-005 REV.A es una placa electrónica de control Honeywell para calderas Junkers; nuestro taller la ha confirmado para la Junkers ZW23-1AE23. Circuito CPCp G3, código marcado CM1004V04. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Honeywell 45.007.351-005 REV.A
- Circuito CPCp G3 · 94V-0
- 230 VAC · 50 Hz · 10 VA
- Junkers ZW23-1AE23
Todos los códigos de esta unidad2
- Código del circuito
- 45.007.351-005 REV.A
- SKU Ecoklima
- PLC213
La dirección de la ficha de Openclima junta 45-007-351-006 con 87083002120; su texto no lo explica. Ninguna fuente de contenido une la 45.007.351-005 con el 8708300212 ni con la S4962CM1004V04: compara el marcado de tu placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa de control (enchufable) de la caldera: gobierna su funcionamiento. Se sospecha de ella cuando la caldera no reacciona y solo luce el LED amarillo de alimentación, o tras una sobretensión o una entrada de agua en la electrónica, según foros de reparación.
Compruébalo en tu placa
- Busca en la placa la designación 45.007.351-005 REV.A (a veces escrita 45007351005) y, en el circuito impreso, el marcado CPCp G3.
- Comprueba que lleva también los códigos CM1004V04 y 00248 y la tensión impresa 230 VAC · 50 Hz · 10 VA.
- No la confundas con la 45.007.351-003 REV.A ni con la S4962CM1004V04 / Junkers 8708300212: ninguna fuente de contenido las da por iguales.
- Comprueba que tu caldera es una Junkers ZW23-1AE23, el modelo que ha confirmado nuestro taller.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 45.007.351-005 REV.A | Designación Honeywell marcada en la placa; la citan 5 fuentes |
|---|---|
| 45007351005 | Misma designación sin puntos ni guiones (Lektronix: 45007351005REVA) |
| CPCp G3 | Marcado del circuito impreso (CPCp/CPCP G3 · 94V-0) |
| CM1004V04 | Código marcado en la placa |
| 00248 | Código marcado en la placa |
No la confundas con
- 45.007.351-003 REV.AOtra placa Honeywell que dos foros citan para la Junkers 23-1 (uno, para la Euroline ZW/ZS 23-1AE) · Termina en -003, no en -005; ningún foro dice que sea la misma placa. Un hilo dice que la 003 lleva las mismas resistencias de 100 Ω.
- S4962CM1004V04 · 8708300212Placa Honeywell/Resideo que 4 tiendas dan para la ZW23-1AE23 con el código Junkers 8708300212 (8 708 300 212 0 en la lista oficial) · Ninguna fuente de contenido la une a la 45.007.351-005 REV.A, aunque acabe como tu CM1004V04: compara.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZW23-1AE23Confirmada por nuestro taller
Por confirmarPor confirmar
- Junkers Euroline ZW/ZS 23-1 KE1 origen: hilo de foro de reparación con la placa 45.007.351-005 REV.A
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos de fuentes externas
- Tipo de placa
- Control enchufable (plug-in control PCB)Lektronix
- Procesador y memoria
- NEC F0134A (0603EP010) · EEPROM Atmel 24C04ANSitio remont-aud.net (volcado de firmware)
Características y marcados técnicos
- Tension marcada
- 230 VAC
- Frecuencia marcada
- 50 Hz
- Potencia aparente marcada
- 10 VA
- Fecha impresa
- 09-SEP-2005
- Marcado PCB
- CPCp G3 / 94V-0
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Marcaje PCB visible
- CPCp/CPCP G3
- Ajustes impresos
- 3 MIN; 5 SEC
- Aplicación indicada en inventario
- JUNKERS ZW23-1AE23
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no reacciona y solo luce fijo el LED amarillo de alimentación
Es el caso de un hilo de reparación con esta placa; en él se pregunta si se ha comprobado la alimentación del microcontrolador.
Resistencias R1 y R5 quemadas tras entrar agua; resistencias y varistor S10K275 quemados tras una sobretensión de 400 V
Se ve a simple vista en la placa; un hilo de reparación lo asocia a la 45.007.351-005 REV.A.
Los síntomas vienen de foros de reparación, no de un manual del fabricante: que un técnico mida antes de dar por mala la placa.
Antes de cambiar la placa
Lo que revisa el técnicoCompara el marcado
Tu placa debe llevar 45.007.351-005 REV.A, CPCp G3 y los códigos CM1004V04 y 00248.
Monta con un técnico
La placa lleva impresa la tensión 230 VAC y va en una caldera de gas: que la monte un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Cómo identifico la placa Honeywell 45.007.351-005 REV.A?
Busca la designación 45.007.351-005 REV.A en la placa (a veces escrita 45007351005). Compara el marcado CPCp G3 del circuito, los códigos CM1004V04 y 00248 y la tensión impresa, 230 VAC · 50 Hz · 10 VA. Lektronix la describe como placa de control enchufable de Honeywell.
¿Sirve para mi Junkers ZW23-1AE23?
Sí: nuestro taller la ha confirmado para la ZW23-1AE23. Ninguna fuente externa nombra ese modelo con esta placa; Openclima la sitúa en la serie Junkers Euroline y un foro de reparación (monitor.espec.ws), en la Euroline ZW/ZS 23-1.
¿Vale para la Junkers Euroline ZW/ZS 23-1 KE?
Un hilo de foro de reparación (un solo origen) muestra la 45.007.351-005 REV.A en una Euroline ZW/ZS 23-1 KE. Está por confirmar: envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llama al 919 931 595.
¿Qué diferencia hay con la 45.007.351-003, la S4962CM1004V04 y el Junkers 8708300212?
Dos foros citan la 45.007.351-003 REV.A para la Junkers 23-1 (uno, para la Euroline 23-1AE) sin decir que sea igual a la -005. Cuatro tiendas dan la placa Honeywell/Resideo S4962CM1004V04 para la ZW23-1AE23 con el código Junkers 8708300212, que la lista oficial de recambios de la ZW23-1AE escribe 8 708 300 212 0 («Leiterplatte»). Tu placa marca CM1004V04, pero ninguna fuente de contenido liga esos códigos con la 45.007.351-005. Un hilo cita la S4962CM1004 para la 003 y la URL de Openclima junta 87083002120 con un 45-007-351-006: compáralos antes de pedirla.
¿Qué significan los códigos 45.007.351-005, CPCp G3, CM1004V04 y 00248?
45.007.351-005 REV.A es la designación Honeywell de la placa (Openclima la llama «versión de electrónica»). CPCp G3 · 94V-0 es el marcado del circuito impreso; CM1004V04 y 00248 son códigos marcados en la placa. Ninguna fuente que hayamos leído explica CM1004V04, 00248 ni los ajustes impresos «3 MIN» y «5 SEC».
¿Qué síntomas apuntan a esta placa?
Foros de reparación de la 45.007.351-005 REV.A citan una caldera sin respuesta con el LED amarillo de alimentación fijo, y placas con las resistencias R1 y R5 quemadas tras entrar agua o con R1, R5 y el varistor S10K275 quemados tras una sobretensión de 400 V. En un hilo, un usuario halló en cortocircuito el microcontrolador UPD78F9116GS. Son opiniones de usuarios, no un diagnóstico.
¿Quién debe montarla?
Un técnico cualificado: la placa lleva impresa la tensión 230 VAC y gobierna una caldera de gas. Tras montarla, que el técnico compruebe el funcionamiento de la caldera.
Cómo hemos verificado esta ficha
Honeywell 45.007.351-005 REV.ACompatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Cuatro orígenes unen la 45.007.351-005 REV.A con Junkers (Openclima y monitor.espec.ws, con la Euroline); Lektronix confirma designación y tipo. Ninguno nombra la ZW23-1AE23: la confirma nuestro taller. Avisos: la URL de Openclima dice 006 y la pegatina del procesador varía entre fuentes.
Fuentes consultadas
- Openclima: ficha «Placa Electrónica Junkers (45.007.351-005 REV.A) Euroline»Versión de electrónica 45.007.351-005, Junkers Euroline
- Lektronix: ficha de la Honeywell 45.007.351-005 REV.APlaca de control enchufable; modelo 45007351005REVA
- Foro monitor.espec.ws: Junkers Euroline ZW/ZS 23-1KE con placa Honeywell 45.007.351-005 REV.AModelo 23-1KE, microcontrolador y síntomas
- remont-aud.net: volcado de firmware de la placa Junkers 45.007.351-005 REV.APlaca de control de caldera Junkers; procesador y EEPROM
- Foro forum-monitor.net.ru: Junkers placa 45.007.351-005 REV.A con resistencias quemadasPlaca 005 en una Junkers; avería por agua o sobretensión; cita también la 003
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Junkers; las marcas se citan para indicar compatibilidad.
