Placa electrónica Honeywell · 052.003579/03052.003579/03Precio a consultar
HoneywellFotos de esta unidad
1 / 4

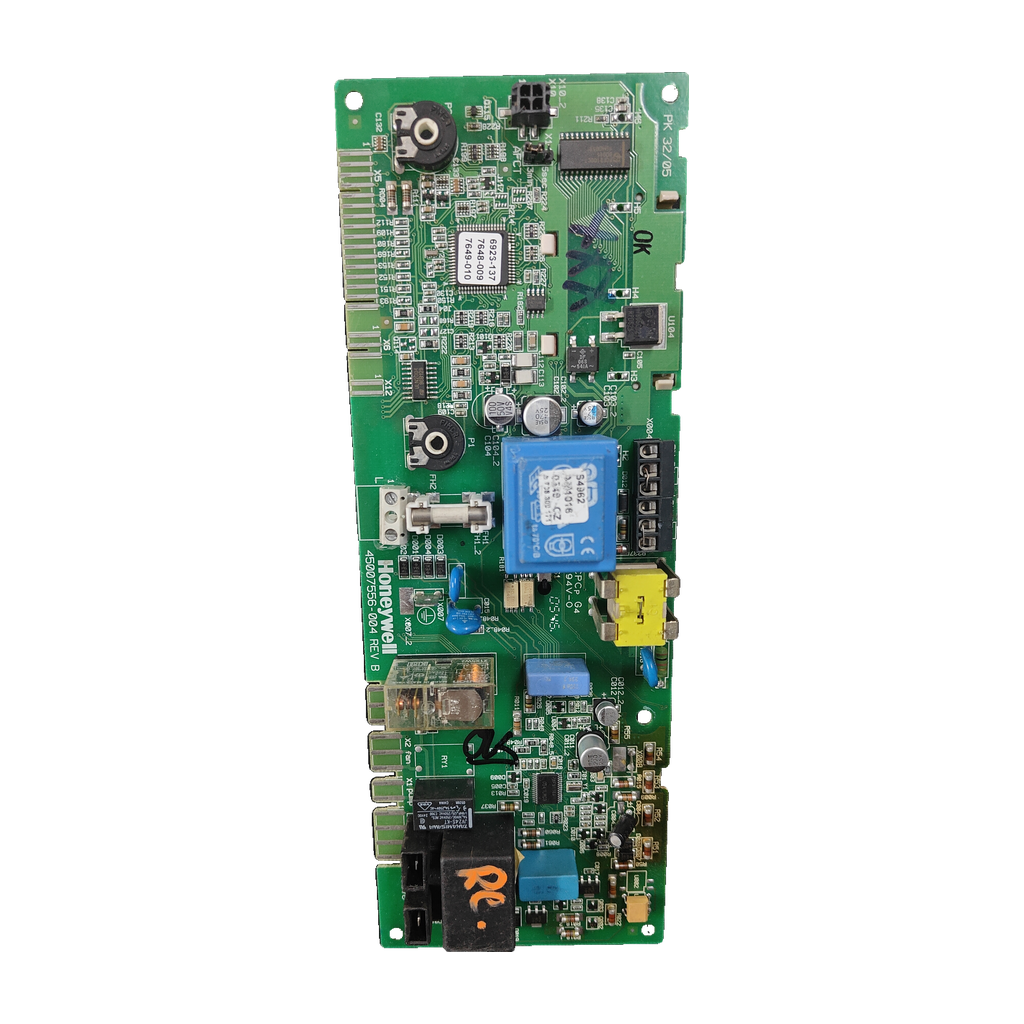

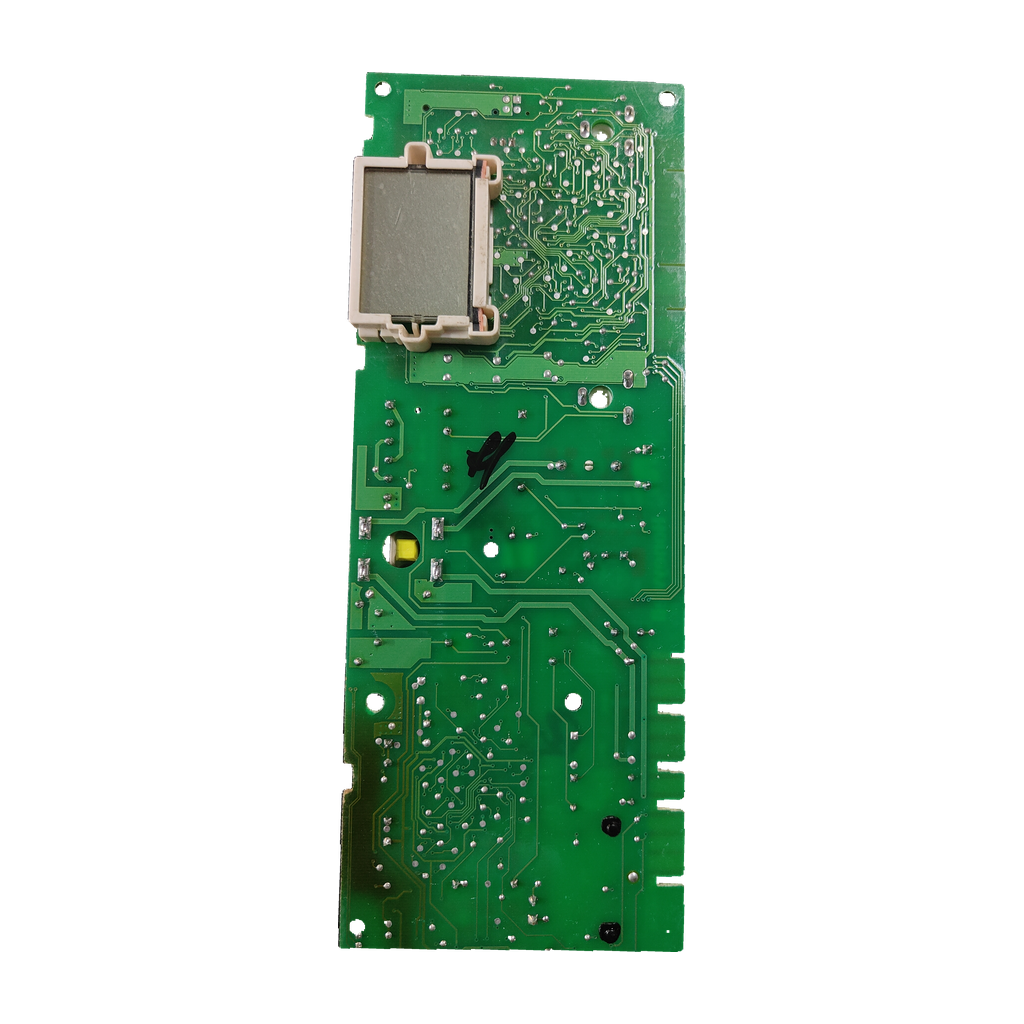

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
HoneywellCompatibilidad confirmada
Placa electrónica Honeywell 45007556-004 REV B para Junkers ZW24 KE 23
Código del circuito45007556-004 REV B
La Honeywell 45007556-004 REV B es la placa electrónica de la caldera Junkers ZW24 KE 23, confirmada por nuestro taller. Lleva el optoacoplador TCLT1003 (V544W). Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Honeywell 45007556-004 REV B
- Optoacoplador TCLT1003 · V544W
- Conectores X1 pump · X2 fan
- Junkers ZW24 KE 23
Todos los códigos de esta unidad2
- Código del circuito
- 45007556-004 REV B
- SKU Ecoklima
- PLC205
Un anuncio de segunda mano escribe «REV 6» y otro «REV B»; la etiqueta de esta pieza dice REV B. Compara la letra final.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca de control de la caldera. En su serigrafía hay conectores para el ventilador (X2 fan) y la bomba (X1 pump). Lleva el optoacoplador TCLT1003, un componente de Vishay.
Compruébalo en tu placa

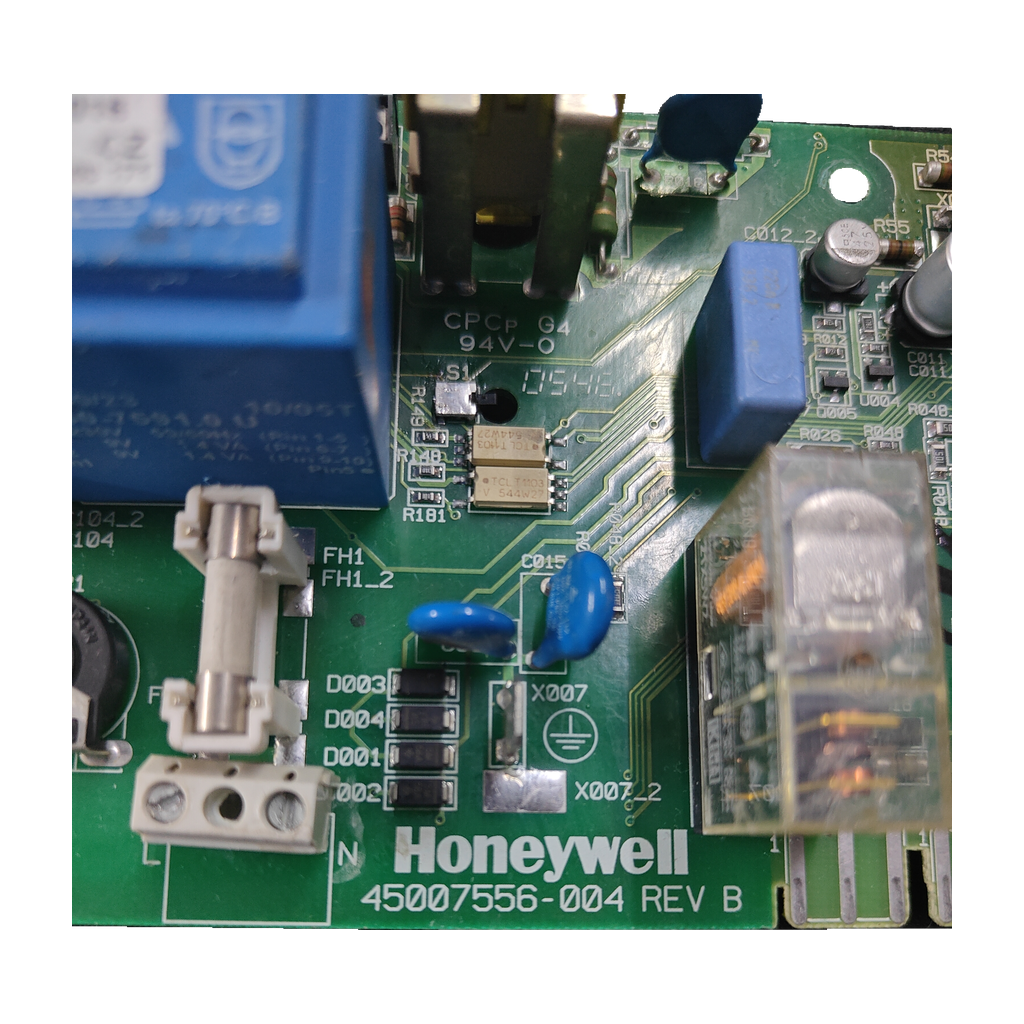

- Busca en la placa el código marcado 45007556-004 REV B (Honeywell). Comprueba el sufijo -004 y la letra B final.
- Mira el optoacoplador: debe poner TCLT1003 y, asociado, V544W. Comprueba también los conectores X1 (pump) y X2 (fan) y los bornes L y N.
- No la confundas con la 45007556-005 REV B ni con las referencias Junkers 8708300244 u 8 708 300 210 0: ninguna fuente las une con el -004.
- Mira la placa de características de tu caldera: la confirmada por nuestro taller es la Junkers ZW24 KE 23.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 45007556-004 REV B | Código Honeywell de la placa (código marcado) |
|---|---|
| 45007556-004 | Mismo código sin la letra de revisión |
| TCLT1003 | Optoacoplador montado en la placa (Vishay, serie TCLT100x) |
| V544W | Marcado asociado al optoacoplador TCLT1003 |
| PK 32/05 | Referencia que da un anuncio de segunda mano (1 origen) |
No la confundas con
- 45007556-005 REV BPlaca Honeywell para Junkers Ceraclass que dos tiendas muestran junto a la referencia Junkers 8708300244 · Otro sufijo (-005): ninguna fuente leída la une con el -004. No las des por equivalentes.
- 8708300244Placa Junkers que varias tiendas dan para la ZW24KE23 (también 87083002440 y el antiguo 8708300210) · Ninguna fuente la une con el 45007556-004: compara el código marcado antes de pedir.
- 8 708 300 210 0Código oficial de la placa (Leiterplatte, pos. 5) en la lista de recambios Bosch de la familia ZW 24-2 DH KE · La lista no cita el 45007556-004: no la des por la misma pieza.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZW24 KE 23Confirmada por nuestro taller
Por confirmarPor confirmar
- Junkers Ceraclass ZW24 AE231 origen (Wallapop): un anuncio con el 45007556-004 REV B. Varias tiendas la dan con la placa 8708300244 (La Factoría del Recambio) o 87083002440 (Electro Cholo, SATCRM). Ninguna fuente externa une el 45007556-004 con la ZW24 KE 23.
- Junkers ZW24 EA231 origen (Wallapop): otro anuncio con el 45007556-004 REV 6, escrita así. Ninguna fuente externa une el 45007556-004 con la ZW24 KE 23.
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónOptoacoplador TCLT1003 (datos del componente, no de la placa)
- Aislamiento (RMS)
- 5000 VRMSVishay, ficha TCLT100x
- Tensión colector-emisor VCEO
- 70 VVishay, ficha TCLT100x
- Corriente de colector IC
- 50 mAVishay, ficha TCLT100x
- Corriente directa IF
- 60 mAVishay, ficha TCLT100x
- CTR del TCLT1003
- 100 - 200 %Vishay, ficha TCLT100x
- Encapsulado
- SOP-4LVishay, ficha TCLT100x
Identificación y códigos del repuesto
- Código marcado
- TCLT1003 V544W
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Marcados de esta unidad
- Marcaje PCB
- 94V-0
- Bornes serigrafiados
- L, N
- Conectores serigrafiados
- X2 fan, X1 pump
- Subcomponentes optoacopladores
- TCLT1003; marcado asociado V544W
- Portafusibles/posiciones
- FH1, FH1_2, FH2
- Aplicación indicada en inventario
- ZW24 KE 23
Antes de cambiar la placa
Lo que revisa el técnicoRevisa los fusibles
La placa marca tres posiciones de fusible: FH1, FH1_2 y FH2. Compruébalas antes de dar la placa por averiada.
Compara los conectores
En la serigrafía: X1 (pump) para la bomba y X2 (fan) para el ventilador. Deben coincidir con los de tu placa.
Monta con un técnico
Trabaja con tensión de red (L y N) en una caldera de gas: que la instale un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Cómo reconozco la placa Honeywell 45007556-004 REV B?
Por el código marcado en la placa: 45007556-004 REV B. Comprueba también el optoacoplador TCLT1003 con el marcado V544W, los conectores X1 (pump) y X2 (fan) y las tres posiciones de fusible FH1, FH1_2 y FH2. Un anuncio de segunda mano de la 45007556-004 escribe REV 6 y otro REV B: compara la letra de revisión.
¿Sirve para mi Junkers ZW24 KE 23?
Sí. Nuestro taller la ha confirmado para la Junkers ZW24 KE 23. Además, un anuncio de Wallapop (un solo origen) la ofrece también para la Junkers Ceraclass ZW24 AE23, y otro de ese mismo origen para la ZW24 EA23. No las damos por verificadas ni por equivalentes a la ZW24 KE 23.
¿Sirve para la Junkers ZW24 AE23 u otra Junkers?
No podemos darte un sí sin comprobarlo. Solo un origen externo (Wallapop) la ofrece para la ZW24 AE23 y la ZW24 EA23, y varias tiendas (Electro Cholo, La Factoría del Recambio, SATCRM) dan para la AE23 la placa 8708300244 (La Factoría del Recambio) o 87083002440 (Electro Cholo y SATCRM) sin citar el 45007556-004. Compara el código marcado o envíanos desde Contacto una foto de la etiqueta y de la placa de características de la caldera.
¿Qué diferencia hay entre la 45007556-004 y la 45007556-005?
Es el sufijo del código Honeywell. Dos tiendas muestran placas Junkers Ceraclass con 45007556-005 REV B y la referencia Junkers 8708300244, pero ninguna fuente leída las une con la -004. No las des por equivalentes: compara el sufijo.
¿Qué son las referencias 8708300244 y 8 708 300 210 0 que veo para mi ZW24 KE 23?
Son referencias Junkers/Bosch. Remle, Electro Cholo, La Factoría del Recambio y SATCRM dan la 8708300244 (o 87083002440) para la ZW24KE23; la 8 708 300 210 0 aparece como placa (posición 5) en la lista Bosch de la familia ZW 24-2 DH KE, que no nombra el sufijo 23. Ninguna cita el 45007556-004: no las damos por la misma pieza. Electro Cholo avisa de que la suya es solo para FD 310 o menor (2013/10) y pide la 87387058280 con FD 311 o mayor: mira el FD de tu caldera.
¿Qué son TCLT1003 y V544W?
TCLT1003 es el optoacoplador de la placa y V544W su marcado asociado, según nuestro taller. Vishay lo describe como un optoacoplador de salida a fototransistor (serie TCLT100x, SOP-4L) con aislamiento de 5000 VRMS y CTR del 100 al 200 %. Son datos del componente, no de la placa; sirven para reconocerla al compararla.
¿Quién debe montar esta placa?
Un técnico cualificado. La placa se conecta a la red eléctrica (bornes L y N en su serigrafía) y controla una caldera de gas. Antes de cambiarla, revisa los fusibles FH1, FH1_2 y FH2.
Cómo hemos verificado esta ficha
Honeywell 45007556-004 REV BCompatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
La ZW24 KE 23 la confirma nuestro taller. Fuera de nuestro taller, solo un origen externo (Wallapop) une el 45007556-004 con una caldera Junkers; Vishay confirma el optoacoplador TCLT1003.
Fuentes consultadas
- Vishay: ficha del optoacoplador TCLT100x (componente, no la placa)TCLT1003 es un optoacoplador Vishay SOP-4L; aislamiento 5000 VRMS, CTR 100 - 200 %
- Wallapop: anuncio de la placa Honeywell 45007556-004 REV B para Junkers Ceraclass ZW24 AE23 (usada)Código 45007556-004 REV B, referencia PK 32/05 y caldera Ceraclass ZW24 AE23
- Wallapop: anuncio de la placa Honeywell 45007556-004 REV 6 para Junkers ZW24 EA23 (usada)Mismo origen Wallapop: código 45007556-004 y caldera Junkers ZW24 EA23
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Junkers; las marcas se citan para indicar compatibilidad.
