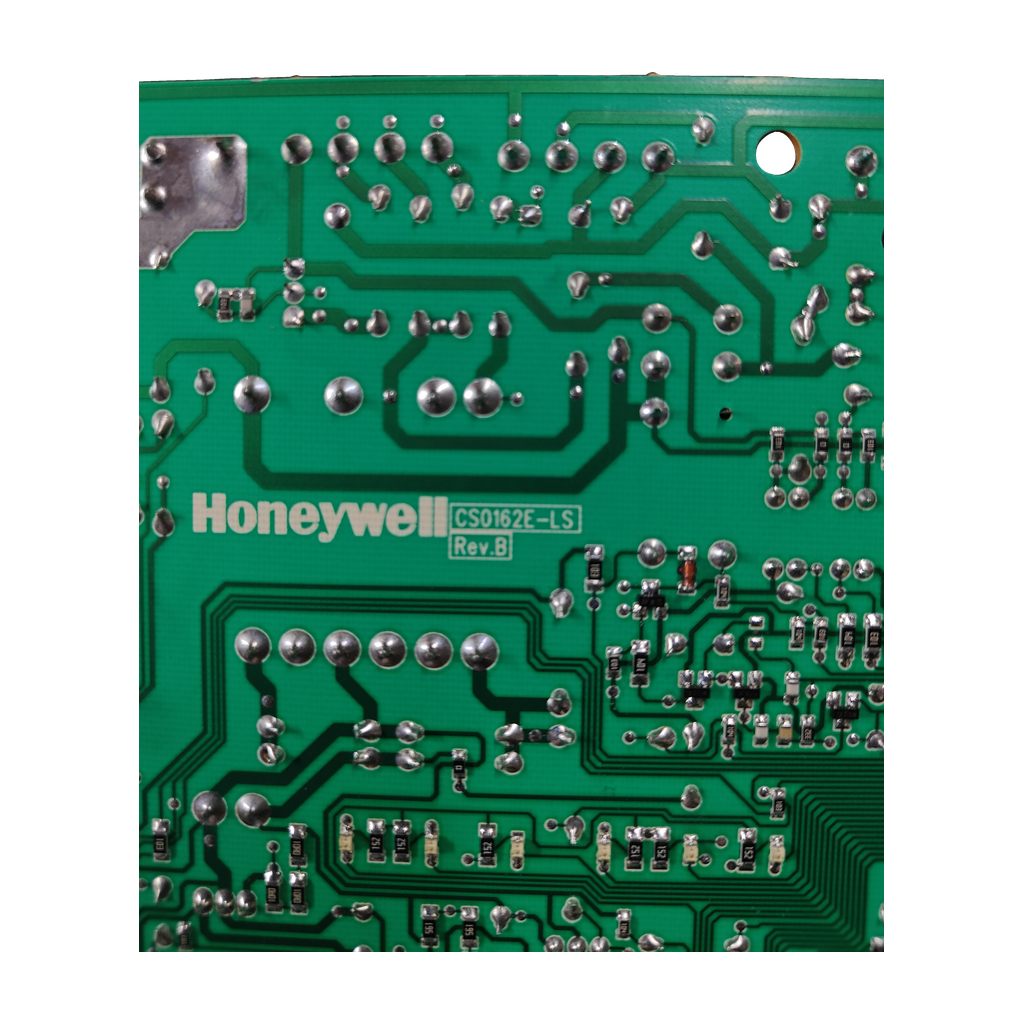

Placa electrónica Honeywell CS0162E-LS Rev.B · SM11444 · Roca Aequator A 24/24F: Pieza e identificador ampliado

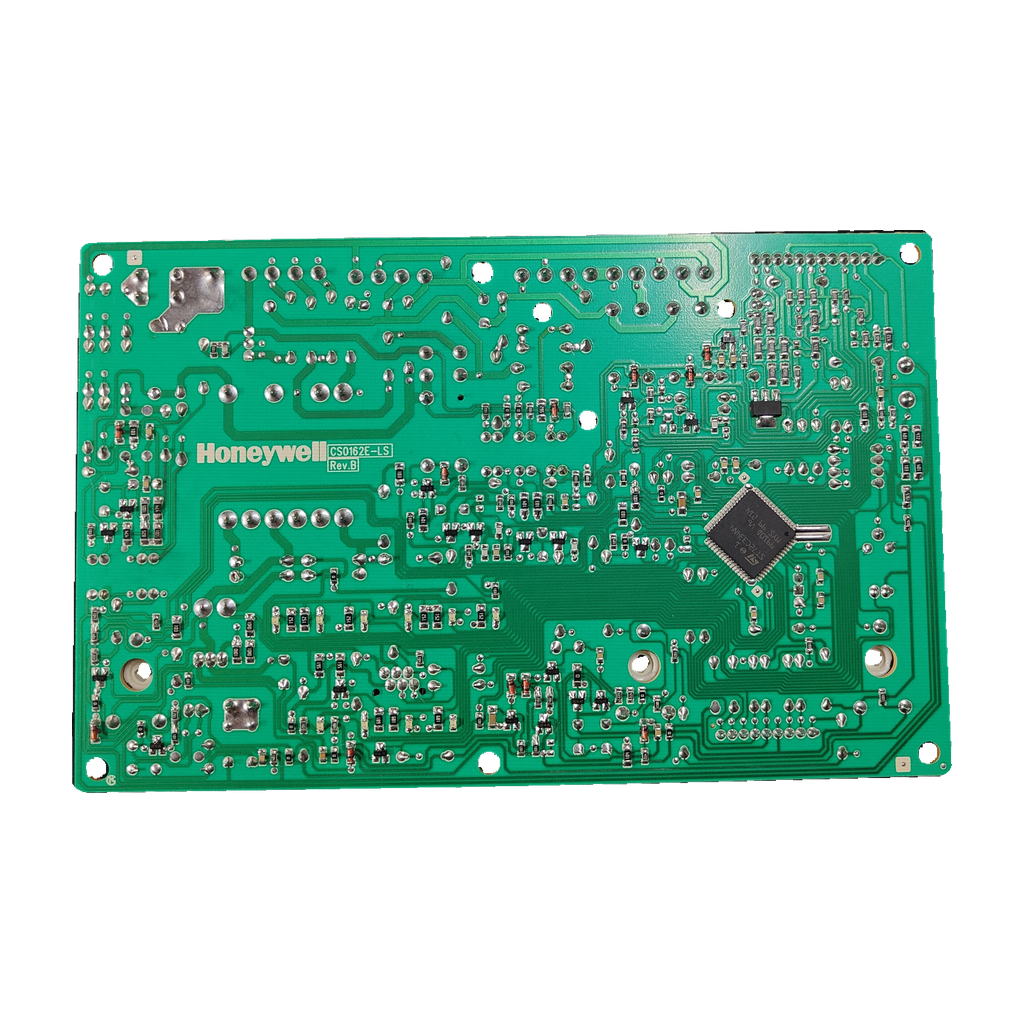

Placa electrónica Honeywell CS0162E-LS Rev.B · SM11444 · Roca Aequator A 24/24F: vista 2

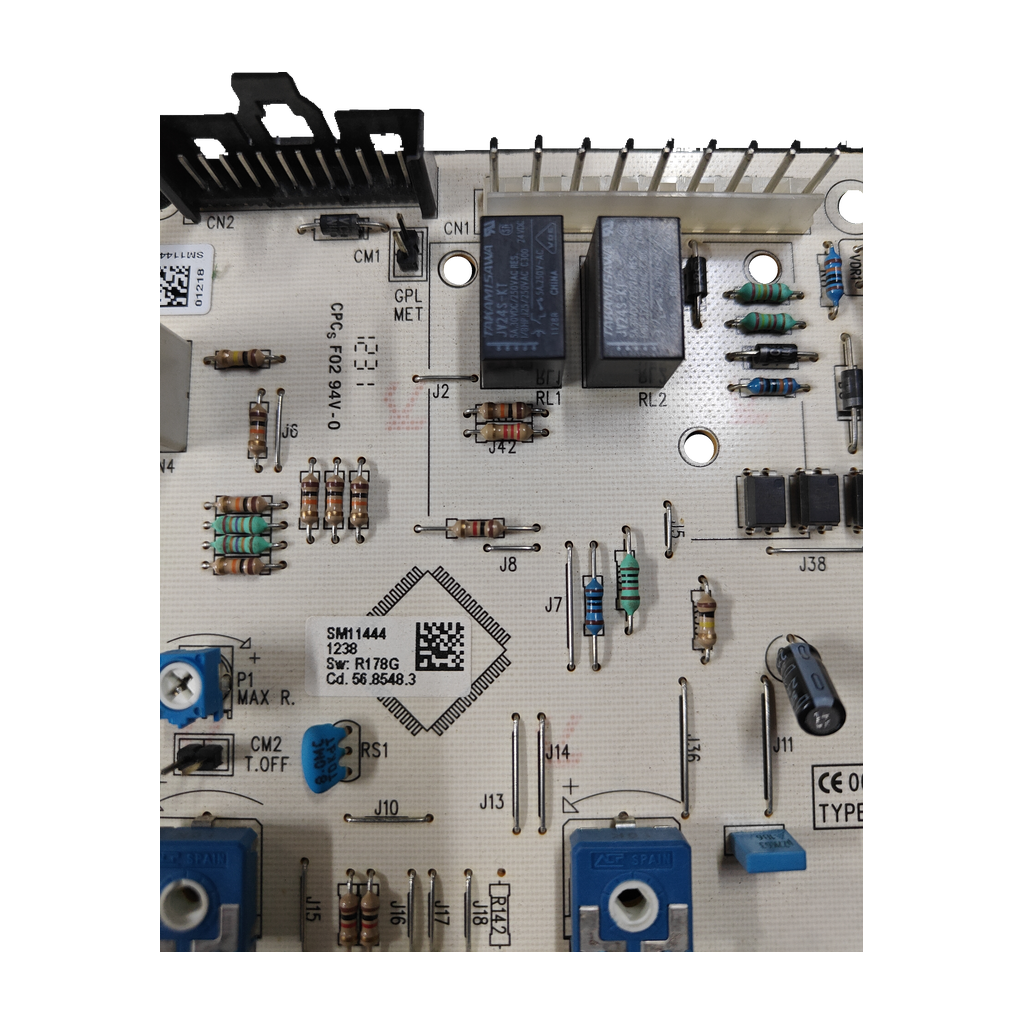

Placa electrónica Honeywell CS0162E-LS Rev.B · SM11444 · Roca Aequator A 24/24F: Vista de componente

HoneywellFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell CS0162E-LS Rev.B · SM11444 · Roca Aequator A 24/24F

Código del circuitoCS0162E-LS Rev.B

La Honeywell CS0162E-LS Rev.B (etiqueta SM11444) es una placa electrónica de control de calderas Roca y Baxi. Nuestro taller la ha confirmado para la Roca Aequator A 24/24F; fuentes externas la dan también para Aequator M 24/24 y M 24/24F y Baxi Main 24 Fi. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Honeywell CS0162E-LS Rev.B
Etiqueta SM11444 · SMCOM01
Trafo 16,5 V CA · 8 VA

Todos los códigos de esta unidad2

Código del circuito: CS0162E-LS Rev.B
SKU Ecoklima: PLC443

Las tiendas italianas escriben el tipo como SMC0M01 (con cero); teploport.ru y armtorg.ru escriben SMCOM01. teploport.ru pone el software R17G; la etiqueta de la unidad, R178G. 56.8548.3 y 5685480 se parecen, pero ninguna fuente dice que sean el mismo número: no los des por iguales.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa de control, según las tiendas. En un hilo de foro, un usuario hizo pruebas de banco con una caja de resistencias en lugar de los sensores NTC, lámparas en lugar de bomba y ventilador, y una válvula de gas con bobina modulante. En ese hilo, sobre una Baxi 24Fi con esta placa que no arrancaba, un usuario dice haber hallado quemada una resistencia de 2,7 kΩ.

Compruébalo en tu placa

Busca en el circuito el código CS0162E-LS Rev.B y en la etiqueta SM11444, SMCOM01, CE 0051BP2591, «Cd. 56.8548.3» y el software R178G.
Comprueba también el transformador COMELIT de 16,5 V CA · 8 VA.
No confundas 56.8548.3 con el 5685480 de las tiendas: cambia la última cifra y ninguna fuente dice que sean el mismo número.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

CS0162E-LS Rev.B	Código del circuito impreso (serigrafía) y revisión
SM11444	Identificador de la etiqueta; 6 tiendas lo unen a esta placa Honeywell
SMCOM01	Tipo de módulo de la etiqueta (con CE 0051BP2591)
56.8548.3	Código «Cd.» impreso en la etiqueta
R178G	Versión de software de la etiqueta
005685480	Código de recambio Baxi de la placa SM11444 según 7 tiendas (también 5685480, JJJ005685480); sin despiece oficial
PLC443	Referencia de nuestro almacén

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca Aequator A 24/24FConfirmada por nuestro taller
Roca Aequator M 24/243 tiendas italianas (código SM11444)
Roca Aequator M 24/24F3 tiendas italianas (código SM11444)
Baxi Main 24 FiForo ESpec (24Fi, F24I) + 3 tiendas (SM11444 o 5685480)

Por confirmarPor confirmar

Roca Aequator MI 24/24F1 fuente: ricambipercaldaie.it
Baxi Main 24 i2 fuentes: teploport.ru y krom.ae
Baxi Main 18 Fi1 fuente: teploport.ru
Baxi MAINfour 240 F1 fuente: anuncio ruso armtorg.ru
Baxi Eco3 Compact1 fuente: anuncio de Avito
Roca Initia Master 2.24 FF y Quasar 24 F1 fuente: ricambipercaldaie.it
Quasar Plus 24 Fi y 24 i1 fuente: krom.ae (sin marca en la ficha)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de foro (1 origen)

Sensores NTC de la caldera Baxi 24Fi: 10 kΩ (calefacción y ACS)Foro ESpec
Resistencia que alimenta el sensor de calefacción: 2,7 kΩ (según un usuario, la que se quemó)Foro ESpec
Conector CN2: Contactos 1 a 12, de derecha a izquierda en la placaForo ESpec

Marcados de esta unidad

Código impreso en la etiqueta de la placa: Cd. 56.8548.3
Certificación del módulo: CE 0051BP2591
Marcado técnico del circuito impreso: F02 94V-0
Marca del transformador: COMELIT
Secundario del transformador: 16,5 V CA; 8 VA
Software visible 12: Sw R178G
Tipo módulo 13: TYPE SMCOM01
Marcado placa 14: CPCs F02 94V-0
Subcomponente transformador 15: COMELIT, secundario 16.5 Vac 8 VA

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no arranca (caso de una Baxi 24Fi con esta placa)

Un usuario halló quemada la resistencia de 2,7 kΩ que alimenta el sensor de calefacción; al soldar otra, la placa volvió a funcionar (foro ESpec).

Antes de cambiar la placa

Lo que revisa el técnico

Compara los códigos

CS0162E-LS Rev.B, SM11444, SMCOM01 y R178G deben coincidir.

Foto de tu etiqueta

¿Dudas? Envíanos desde Contacto una foto de tu placa y de la de la caldera.

Monta con un técnico

Placa de caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Honeywell CS0162E-LS Rev.B?

El código CS0162E-LS Rev.B va impreso en el circuito. La etiqueta de esta unidad marca además «Cd. 56.8548.3», SM11444, tipo SMCOM01, CE 0051BP2591 y software R178G. Compara todos los marcados, no solo uno.

¿Sirve para mi Roca Aequator A 24/24F?

Sí. Nuestro taller ha confirmado esta placa para la Aequator A 24/24F. Las fuentes externas no nombran la A: tres tiendas italianas la dan, por el código SM11444, para las Aequator M 24/24 y M 24/24F, y una pide comprobar el número de serie de la caldera antes de montarla.

¿Sirve para la Baxi Main 24 Fi?

Según 4 fuentes externas, sí: el foro ESpec (con CS0162E-LS Rev.B) y las tiendas ricambipercaldaie.it, krom.ae y teploport.ru (teploport.ru da las versiones BSB y BSE; ricambipercaldaie.it, solo la BSB). No la ha confirmado nuestro taller: compara los códigos o envíanos una foto desde Contacto.

¿Sirve para otras Baxi o Roca, como la Main 24 i o la MAINfour 240 F?

Está por confirmar. Main 24 i: 2 fuentes. Con 1 fuente: Main 18 Fi, MAINfour 240 F, Eco3 Compact, Aequator MI 24/24F, Initia Master 2.24 FF, Quasar 24 F y Quasar Plus 24 Fi/24 i. Compara los códigos o llámanos al 919 931 595.

¿Qué significan CS0162E-LS, SM11444 y SMCOM01?

CS0162E-LS es el código del circuito y Rev.B su revisión. SM11444 identifica la etiqueta y SMCOM01 es el tipo de módulo. CE 0051BP2591 es la certificación, R178G el software y «Cd. 56.8548.3» el código impreso.

¿El 5685480 de las tiendas es lo mismo que el 56.8548.3 de la etiqueta?

No está demostrado. Siete tiendas dan 5685480 (o 005685480, JJJ005685480) como código de recambio Baxi de esta placa. Solo teploport.ru pone en una ficha 5685480 y «Cd 56.8548.3», sin decir que sean el mismo número.

¿Qué averías se relacionan con esta placa y quién debe montarla?

Un hilo del foro ESpec trata de una Baxi 24Fi con esta placa que no arrancaba: un usuario dice que halló quemada la resistencia de 2,7 kΩ que alimenta el sensor de calefacción y, al soldar otra, volvió a funcionar. Es un caso de usuario, no del fabricante. La debe montar un técnico cualificado; el hilo avisa de que el conector CN2 se numera de derecha a izquierda.

Cómo hemos verificado esta ficha

Honeywell CS0162E-LS Rev.B

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Identidad: teploport.ru, armtorg.ru y el foro ESpec unen CS0162E-LS con una placa Honeywell de Baxi; Wallapop, con una Roca sin modelo; 6 tiendas unen SM11444 a Baxi Main y Roca Aequator. Discrepancia no resuelta: teploport.ru pone Sw R17G y la etiqueta de la unidad, R178G.

Fuentes consultadas

teploport.ru: ficha de la placa Honeywell CS0162E-LS (5685480)Marcado CS0162E-LS, SMCOM01, Cd 56.8548.3; Main 24 Fi, 24 i, 18 Fi
ricambipercaldaie.it: ficha de la placa SM11444 para Roca AequatorSM11444 con Aequator M, MI, Main 24 FI, Initia Master y Quasar; 5685480
termo3d.com: ficha de la placa Honeywell 005685480 SM11444SM11444 con Aequator M24/24 y M24/24F; recambio 005685480
climacore.it: ficha de la placa SM11444 HoneywellSM11444 y 5685480; Aequator M24/24 y M24/24F
krom.ae: ficha de la placa Honeywell SM11444SM11444 y 5685480; Main 24 Fi, 24i y Quasar Plus
armtorg.ru: anuncio de placa MAINfour 240 F CS0162E-LSCS0162E-LS, CE0051BP2591 y SMCOM01 con MAINfour 240 F
Foro ESpec: Baxi 24Fi con CS0162E-LS Rev.B (p. 1)Baxi 24Fi, Main 24 Fi, F24I; sensores NTC 10 kΩ
Foro ESpec: Baxi 24Fi con CS0162E-LS Rev.B (p. 2)Resistencia de 2,7 kΩ quemada; conector CN2

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell, Roca ni Baxi; las marcas se citan para indicar compatibilidad.
