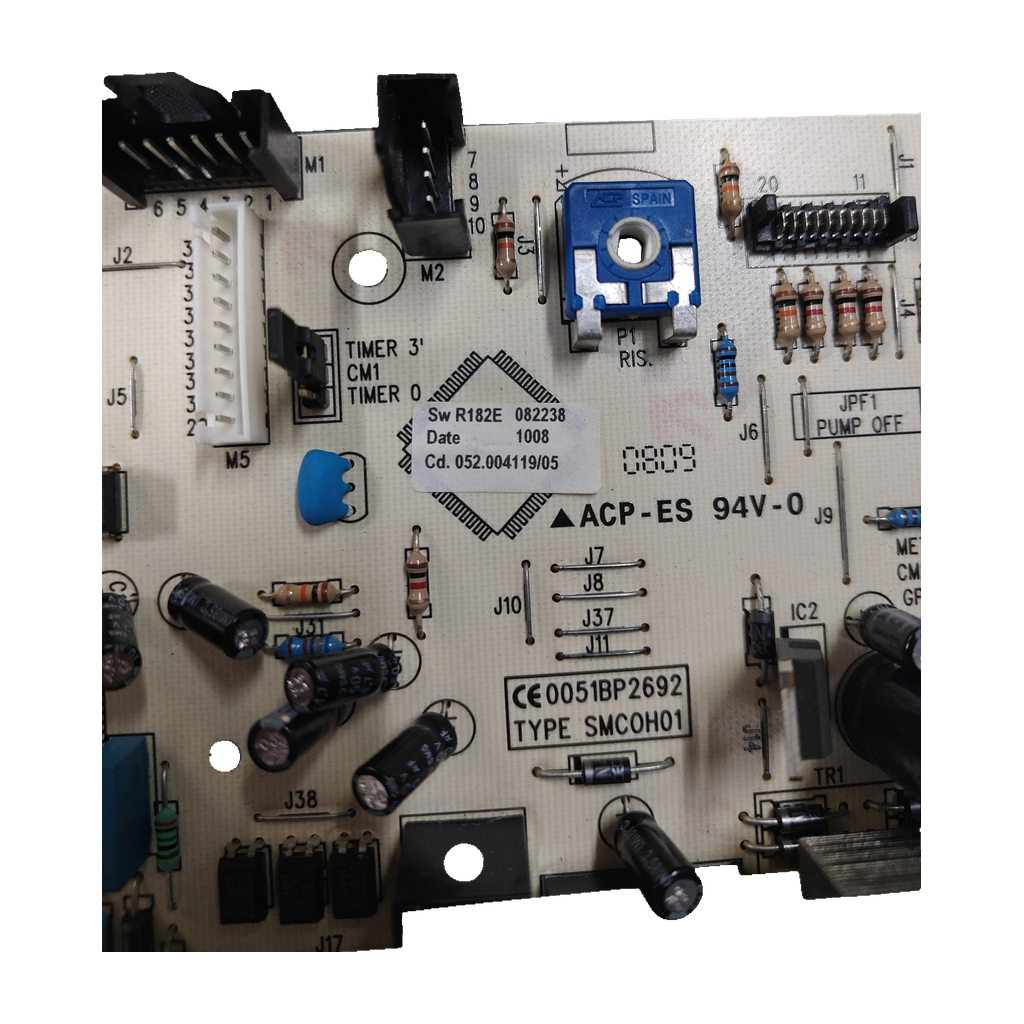

Placa electrónica Honeywell SMCOH01 · 052.004119/05 para Hermann Renova Micra 24 SE y Micra 2 24 SE: Pieza e identificador ampliado

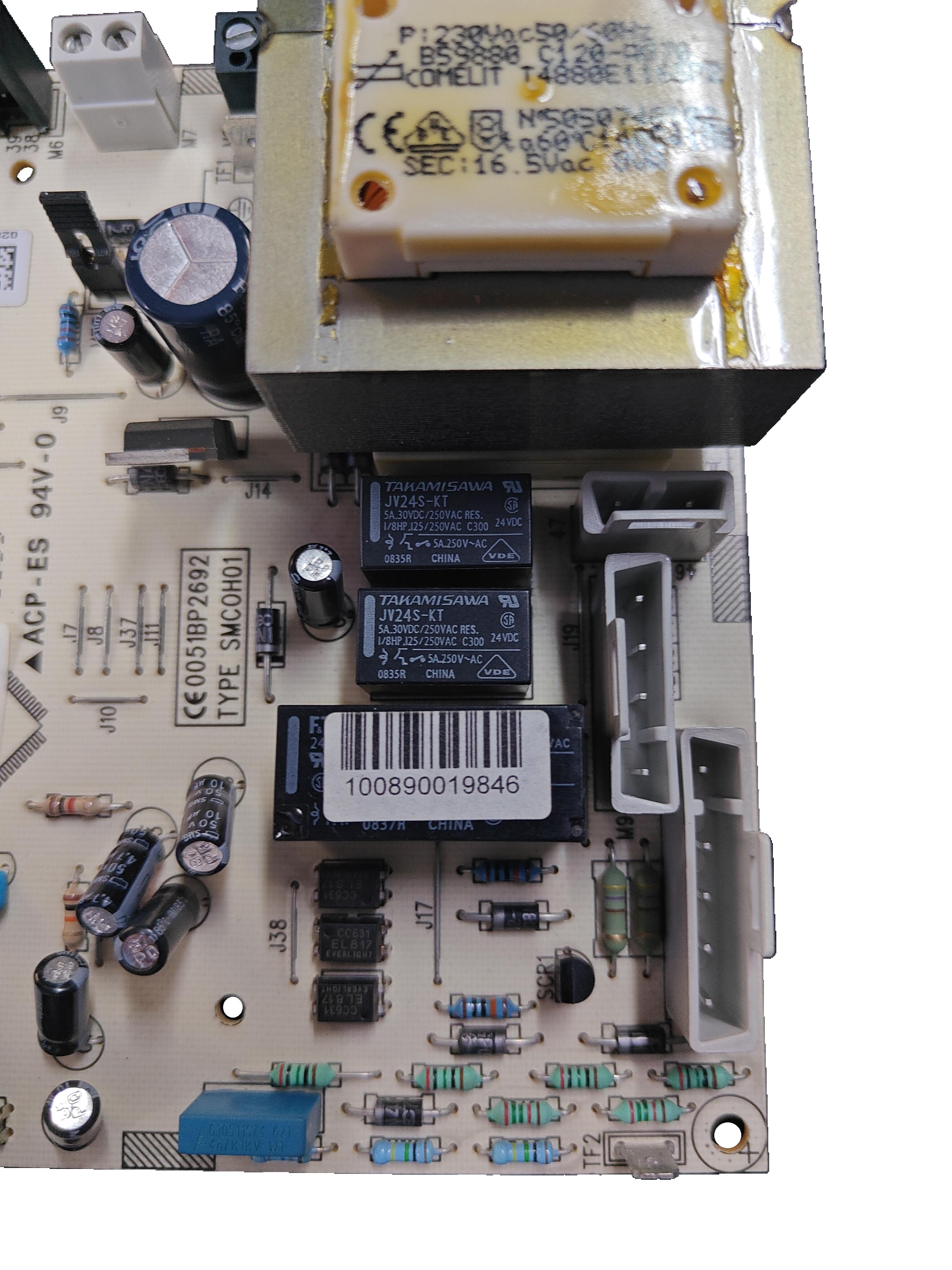

Placa electrónica Honeywell SMCOH01 · 052.004119/05 para Hermann Renova Micra 24 SE y Micra 2 24 SE: vista 2

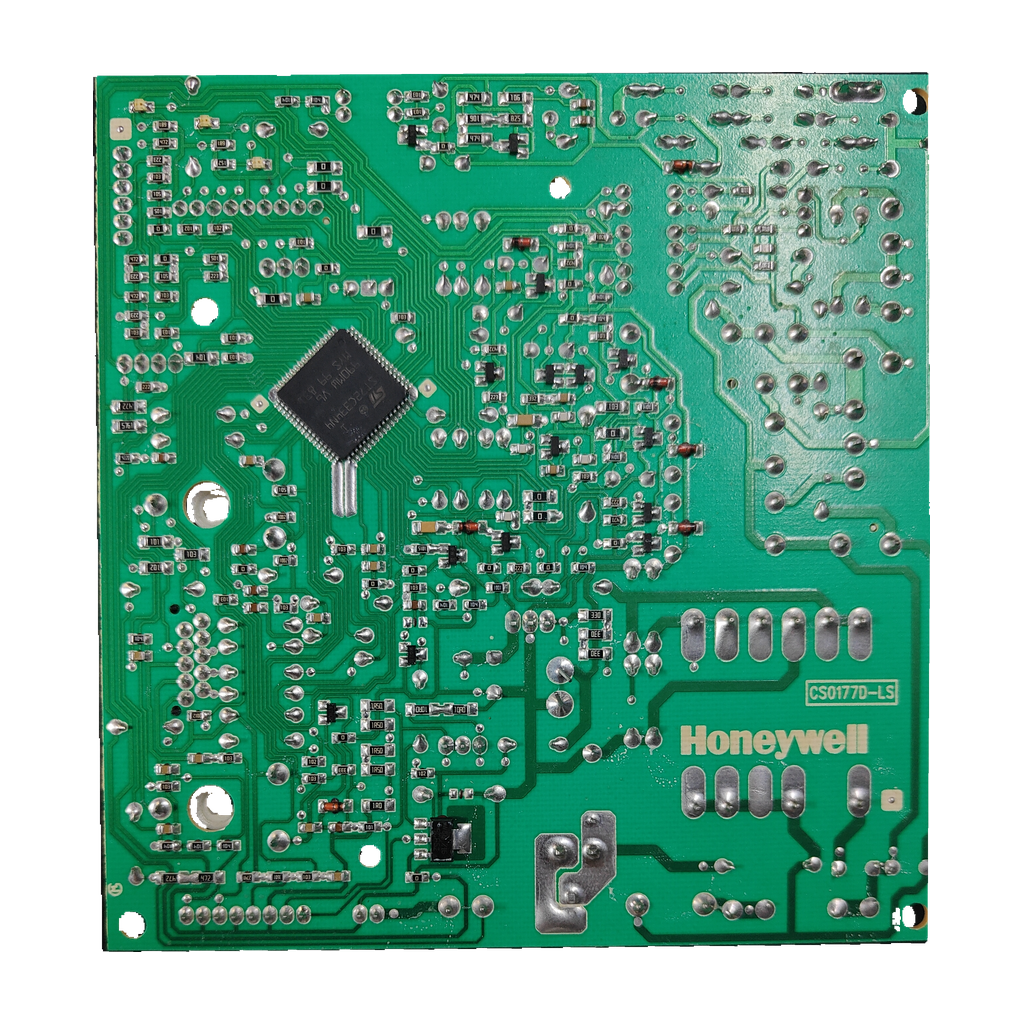

Placa electrónica Honeywell SMCOH01 · 052.004119/05 para Hermann Renova Micra 24 SE y Micra 2 24 SE: vista 3

Placa electrónica Honeywell SMCOH01 · 052.004119/05 para Hermann Renova Micra 24 SE y Micra 2 24 SE: vista 4

HoneywellFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell SMCOH01 · 052.004119/05 para Hermann Renova Micra 24 SE y Micra 2 24 SE

Referencia Hermann · Saunier Duval0020038693

La placa 052.004119/05 (Honeywell SMCOH01, ref. Saunier Duval 0020038693) es la placa de control de varias Hermann Habitat 2 y Micra 2 (las verificadas por 3 o más tiendas). Confirmada por nuestro taller para la Renova Micra 24 SE y la Micra 2 24 SE. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Honeywell SMCOH01
Ref. Saunier Duval 0020038693
Id. 052.004119/05
230 V · 50/60 Hz

Todos los códigos de esta unidad5

Referencia Hermann · Saunier Duval: 0020038693
Código del circuito: CS0177D-LS
Referencia Honeywell: 052.004119/05
Modelo: SMCOH01
SKU Ecoklima: PLC413

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Según Doctor-h, gobierna encendido, modulación de potencia, bomba, ventilador y válvula de gas, y controla temperatura del agua caliente, caudal, presión y seguridad.

Compruébalo en tu placa

Busca el identificador adherido a la placa: 052.004119/05. Debe coincidir con el tuyo.
Comprueba el tipo impreso SMCOH01 (algunas tiendas lo escriben SMC0H01, con cero) y el marcado SM07407.
Si tu pieza o pedido anterior lleva 0020038693 o H052004119, según varias tiendas es esta misma placa.
Si tu placa lleva H052005326, 288.66.0028 o 0020003449, no lo des por equivalente: consúltanos antes.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

052.004119/05	Identificador adherido a la placa (etiqueta)
SMCOH01	Tipo impreso en la placa (Honeywell)
CS0177D-LS	Código PCB según revisión física de la unidad
SM07407	Marcado adicional de la placa
R182E 082238	Marcado de software
0020038693	Referencia Saunier Duval · Hermann (9 tiendas)
H052004119	Código Hermann anterior de la misma referencia (5 tiendas)
20038693	La misma referencia sin ceros iniciales (Remle, Antonelli)
100890019846	Código de barras de la unidad

No la confundas con

H052005326Otro nombre de la placa según Doctor-h y Kotelok; Sercatec lo vende como «tarjeta Renova Micra» · Kotelok habla de una placa beige anterior (52005326, SMCCH01): no se da por equivalente.
288.66.0028Módulo Hermann que e-recambios da para Renova Micra y Micra 2 24 SE y 30 SE · No lo une con 0020038693: compara el marcado.
0020003449Código que Remle asigna a la Hermann Micra 2 24 SE · No es el 0020038693 y la fuente no explica la diferencia.

Calderas en las que va

8 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Hermann Renova Micra 24 SEConfirmada por nuestro taller · también en Remle («RENOVAMICRA224S»)
Hermann Habitat 2 24 SE7 tiendas
Hermann Habitat 2 23 E6 tiendas
Hermann Habitat 2 28 SE5 tiendas
Hermann Micra 2 24 SEConfirmada por nuestro taller · también en 5 tiendas; Remle le da la 0020003449
Hermann Micra 2 30 SE5 tiendas
Hermann Micra 2 23 E-R4 tiendas
Hermann Micra 2 24 SE-R3 tiendas: Caldaiaricambi, TB Ricambi, RicambiPerCaldaie

Por confirmarPor confirmar

Hermann Micra 2 R E2 tiendas: Antonelli, RicambiPerCaldaie
Hermann Micra 2 23 E2 tiendas: Warmworld, TB Ricambi
Bongioanni Linea Isy 23 I y 23 CSIWarmworld (modelos); Doctor-h y Kotelok citan la serie
Hermann Habitat Plus 23 E y 23 SE1 tienda: Remle
Hermann Master 24 SE, 30 SE y 23 E GPL1 tienda: TB Ricambi

No sirve para

Hermann Renova Micra 23 SEe-recambios le da otro módulo: 288.66.0021

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas (placa MIAL 201, cód. 52004119)

Alimentación: 230 V · 50/60 HzDoctor-h y Kotelok
Consumo: Hasta 12 VADoctor-h y Kotelok
Salidas gas / ventilador / bomba: ~230 V: 0,1 / 0,35 / 0,5 ADoctor-h y Kotelok

Marcado de la placa 052.004119/05

Transformador: Comelit T4880E1165P2 · tipo 5050740102Warmworld y Antonelli

Marcados de esta unidad

Marcado del circuito impreso: ACP-ES 94V-0
Marcado CE: 0051BP2692
Relés montados: TAKAMISAWA JV24S-KT; bobina de 24 VDC; contactos de 5 A a 30 VDC/250 VAC con carga resistiva
Transformador COMELIT, secundarios visibles: SEC:16.5Vac
Código marcado: 052.004119/05; 100890019846
Campo Date de etiqueta: 1008, literal sin decodificar
Rele Takamisawa JV24S-KT: 24 VDC; 5 A 30 VDC/250 VAC RES

Síntomas de que puede fallar

Lo que revisa el técnico

Los datos de la tabla son de dos tiendas que dan 52004119 / H052004119 como MIAL 201: contrástalos con tu etiqueta.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Gas, ventilador y bomba a 230 V: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En el identificador adherido a la placa: 052.004119/05. Compara también el tipo SMCOH01, el marcado SM07407, el software R182E 082238 y el PCB CS0177D-LS. Igual en Warmworld: «SM07407 … Sw: R182E Cd: 052.004119/05 … TYPE SMC0H01».

¿Sirve para mi Hermann Renova Micra 24 SE o Micra 2 24 SE?

Sí. Nuestro taller la ha confirmado para la Renova Micra 24 SE y la Micra 2 24 SE. Remle la incluye («RENOVAMICRA224S») con la 0020038693 y pone «MICRA2 24-30SE» bajo ese mismo código; e-recambios (módulo 288.66.0028) y Sercatec («tarjeta Renova Micra» H052005326) juntan ambos nombres con otros códigos. Frente al módulo que e-recambios da a «Renova Micra», manda el taller.

¿Qué relación hay entre 052.004119/05, H052004119 y 0020038693?

Según varias tiendas son la misma placa: Remle escribe «0020038693=H052004119», TB Ricambi «0020038693 EX H052004119», RicambiPerCaldaie «0020038693, ex H052004119» y Antonelli «0020038693 EX 052004119». Ninguna explica qué indica el «/05».

¿Qué significan SMCOH01, SM07407 y CS0177D-LS?

SMCOH01 es el tipo impreso en la placa (varias tiendas: SMC0H01, con cero). SM07407 es otro marcado de la placa; Antonelli la vende con ese código como Honeywell Resideo. CS0177D-LS es el código PCB; Doctor-h y Kotelok lo citan como una placa Honeywell antigua que la MIAL 201 reemplazó.

¿Es una placa Honeywell o una Nord Gas / SIT MIAL 201?

Las fuentes no coinciden. Nuestra unidad es Honeywell, como la dan Warmworld, Antonelli y TB Ricambi. Fausto Ricambi la llama «Nordgas integrated ignition card HB2» y Doctor-h la da como MIAL 201 de Nord Gas / SIT. Ningún documento del fabricante lo aclara.

¿Va en otras calderas además de la Renova Micra 24 SE?

Con 0020038693 o 052.004119/05, al menos cinco tiendas la dan para las Hermann Habitat 2 23 E, 24 SE y 28 SE y las Micra 2 24 SE y 30 SE; cuatro para la Micra 2 23 E-R y tres para la 24 SE-R. Para Micra 2 R E, Micra 2 23 E, Habitat Plus y Master solo hay 1 o 2 fuentes: envíanos el modelo exacto y una foto de la etiqueta desde Contacto.

¿Quién debe montarla y qué se revisa al hacerlo?

Un técnico cualificado: gobierna gas, ventilador y bomba a 230 V y Doctor-h la califica de dificultad alta. Antes hay que desconectar la caldera de la red, cerrar el gas y marcar los conectores. Después se comprueban encendido, ventilador, bomba y que no haya errores.

Cómo hemos verificado esta ficha

Honeywell SMCOH01

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

La referencia 0020038693 (ex H052004119) la dan 9 tiendas; no hay documento oficial. Discrepan en el fabricante: Honeywell (al menos 3 tiendas y la etiqueta) frente a Nord Gas / SIT (2 tiendas). Renova Micra 24 SE y Micra 2 24 SE: taller.

Fuentes consultadas

Warmworld: ficha SM07407U (marcado 052.004119/05)Marcado de la placa y calderas
Antonelli: scheda Honeywell SM07407 · 0020038693Une los tres códigos; calderas
RicambiPerCaldaie: scheda Habitat 2 / Micra 20020038693 ex H052004119; calderas
TB Ricambi: scheda Habitat 2-24/28 SEEX H052004119; Resideo-Honeywell
Caldaiaricambi: scheda Hermann SM07407SM07407 SMC0H01; calderas
Remle: placa H052004119 (ref. 288.66.0043)0020038693=H052004119; calderas
Doctor-h: placa MIAL 201 (52004119)Datos eléctricos y montaje
Kotelok: placa MIAL 201 (52004119)SMCOH01, SM07407, montaje

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell, Hermann ni Saunier Duval; las marcas se citan para indicar compatibilidad.
