Placa electrónica Honeywell CS0177D-LS · 052.004119/05 para Hermann Micra 2 24 SE y Renova Micra 24 SE: Pieza e identificador ampliado

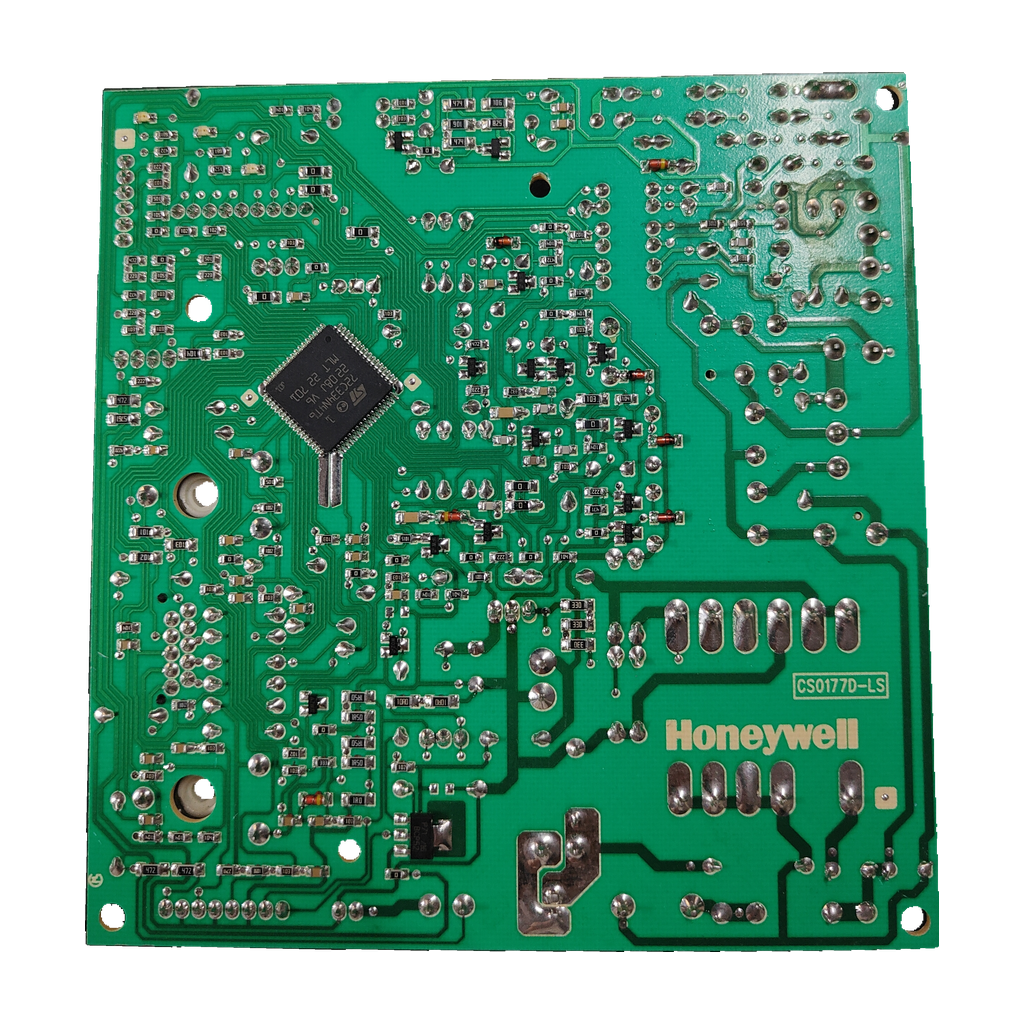

Placa electrónica Honeywell CS0177D-LS · 052.004119/05 para Hermann Micra 2 24 SE y Renova Micra 24 SE: vista 2

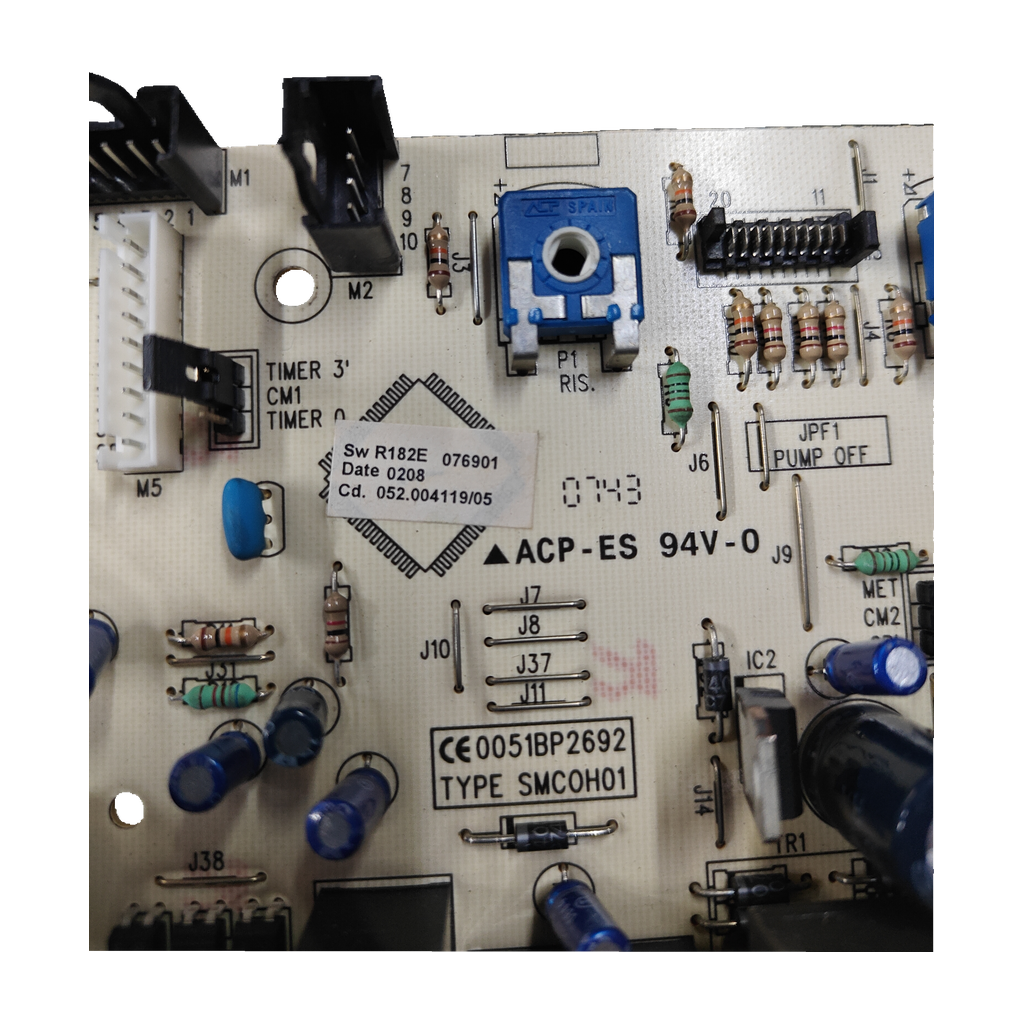

Placa electrónica Honeywell CS0177D-LS · 052.004119/05 para Hermann Micra 2 24 SE y Renova Micra 24 SE: vista 3

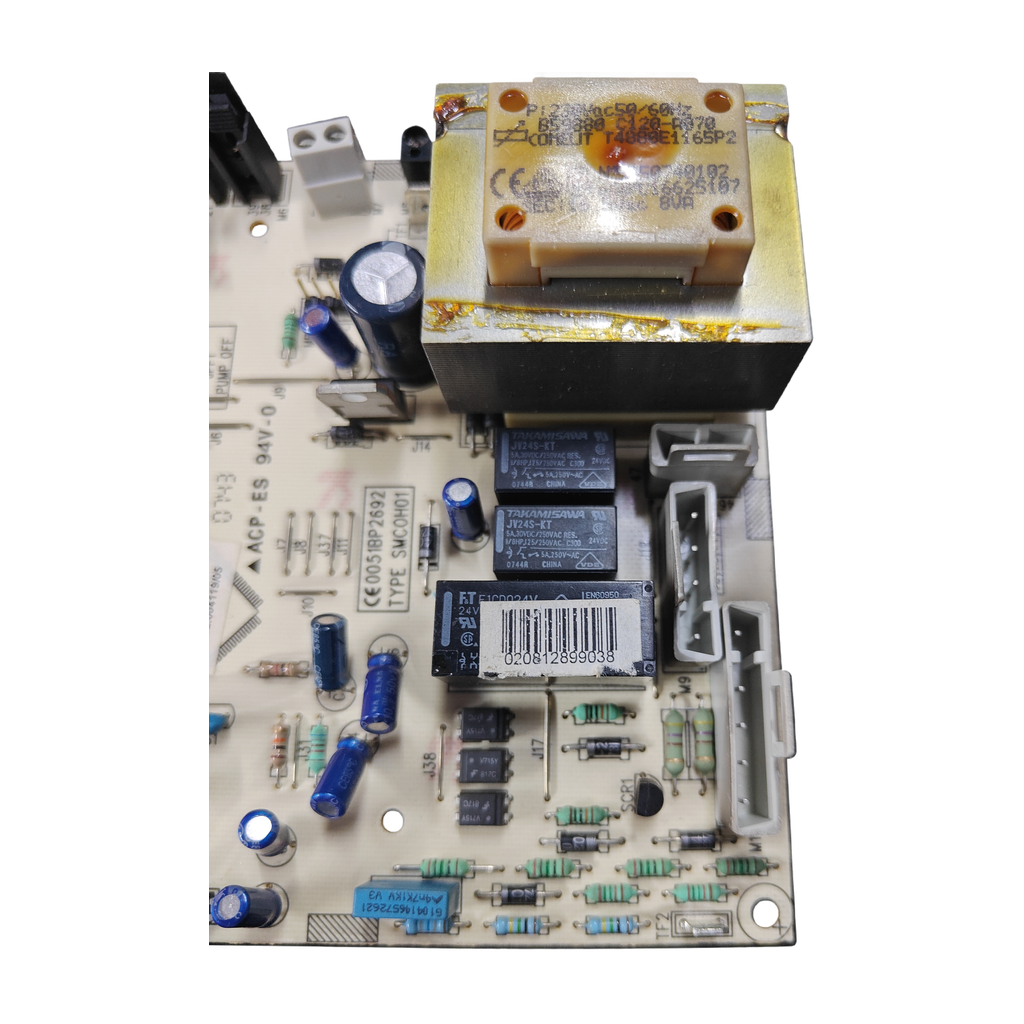

Placa electrónica Honeywell CS0177D-LS · 052.004119/05 para Hermann Micra 2 24 SE y Renova Micra 24 SE: vista 4
HoneywellFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell CS0177D-LS · 052.004119/05 para Hermann Micra 2 24 SE y Renova Micra 24 SE

Referencia Hermann052.004119/05

La CS0177D-LS (SMCOH01, código Hermann 052.004119/05) es la placa electrónica Honeywell de la Hermann Micra 2 24 SE y de la Hermann Renova Micra 24 SE, confirmadas por nuestro taller. Varias tiendas la dan también para Habitat 2 y otras Micra 2. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código Hermann 052.004119/05
  • Circuito CS0177D-LS
  • Ref. Hermann 0020038693
Todos los códigos de esta unidad3
Referencia Hermann
052.004119/05
Código del circuito
CS0177D-LS
SKU Ecoklima
PLC419

Tres tiendas dan otro CE (CE-0051BQ2984) y una la serie SM04707. Nuestro taller confirma SM07407U y 0051BP2692 en esta unidad.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Gobierna la caldera: según una tienda, se ocupa del encendido, la modulación de la llama, el paso entre calefacción y agua caliente y la seguridad. Se sospecha de ella si la caldera no enciende o se apaga sola.

Compruébalo en tu placa
  1. Busca en la placa CS0177D-LS y SMCOH01. Esta unidad lleva además 052.004119/05, R182E, 076901 y el marcado CE 0051BP2692.
  2. Compara 052.004119 (las tiendas lo escriben 52004119) y SMCOH01. La referencia 0020038693 figura como «ex 052004119» en Antonelli y como «ex H052004119» en TB Ricambi y gasboilersparts.
  3. Varias tiendas venden la MIAL 201 con el mismo código 52004119 y hasta el mismo tipo SMCOH01, sin acordar fabricante ni CE. Compara marca y CE con los de esta unidad (Honeywell, CE 0051BP2692) o envíanos una foto desde Contacto.
  4. Comprueba en la placa de características que tu caldera es una Micra 2 24 SE, una Renova Micra 24 SE o una de las verificadas.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
CS0177D-LSCódigo del circuito Honeywell, marcado en la placa
052.004119/05Código Hermann (Cd.) marcado; las tiendas escriben 052.004119 o 52004119
SMCOH01Designación marcada (TYPE); también escrita SMC0H01
SM07407UModelo Honeywell (tiendas: SM07407 o SM07407U)
0020038693Referencia Hermann Saunier Duval, ex H052004119
R182EVersión de software marcada «Sw:»
0051BP2692Marcado CE de la placa
076901Código marcado en la placa
No la confundas con
  • MIAL 201 (Nord Gas/SIT)Muchas tiendas la venden con el mismo código 52004119 · Algunas tiendas la dan con el mismo tipo SMCOH01; se contradicen en fabricante (Nord Gas/SIT o Honeywell) y en el CE. Nuestro taller confirma Honeywell en esta unidad.
  • H052005326 · 52005326Alias del 52004119 según 4 tiendas; placa beige antigua (SMCCH01) según varias · Placa beige antigua (SMCCH01), retirada de producción según Kotelzip. Esta unidad lleva TYPE SMCOH01 y CE 0051BP2692.

Calderas en las que va

9 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Hermann Micra 2 24 SEConfirmada por nuestro taller · también en 9 tiendas
  • Hermann Renova Micra 24 SEConfirmada por nuestro taller
  • Hermann Habitat 2 24 SE10 tiendas
  • Hermann Habitat 2 23 E9 tiendas
  • Hermann Habitat 2 28 SE7 tiendas
  • Hermann Micra 2 23 E6 tiendas
  • Hermann Micra 2 30 SE9 tiendas
  • Hermann Micra 2 23 E-R4 tiendas
  • Bongioanni Linea Isy 23 I y 23 CSI5 tiendas
Por confirmarPor confirmar
  • Hermann Micra 2 R E y Micra 2 R 23 ER E: 2 orígenes (Antonelli, TB Ricambi). R 23 E: Caldaiaricambi y SM Ricambi, misma lista (1 o 2 orígenes). No consta si son la misma caldera
  • Romstal Vision 24SE2 orígenes: Piktherm, Remise
  • Bongioanni Linea 24 CSI, 24 I y 30 CSI2 orígenes: Doctor-H, D&P Shop
  • Hermann Supermaster 23 E, 24 SE, 28 E y 30 SE2 orígenes: Doctor-H, D&P Shop; Gaztech cita la familia
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de 3 tiendas de la placa MIAL 201 (código 52004119, Nord Gas/SIT)

Alimentación
230 V · 50/60 HzDoctor-H, Kotelok, D&P Shop
Consumo
Hasta 12 VADoctor-H, Kotelok, D&P Shop
Salida válvula de gas
~230 V · 0,1 ADoctor-H, Kotelok, D&P Shop
Salida ventilador
~230 V · 0,35 A (solo modelos turbo, según D&P Shop)Doctor-H, Kotelok, D&P Shop
Salida bomba
~230 V · 0,5 ADoctor-H, Kotelok, D&P Shop

Características y marcados técnicos

Fecha literal etiqueta
0208
Clasificacion PCB
ACP-ES94V-0
Rele TAKAMISAWA JV24S-KT
24VDC;5A30VDC/250VAC RES

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomp. transformador
entrada 230 VAC, 50/60 Hz
Subcomp. relé TAKAMISAWA JV24S-KT
bobina 24 VDC; contactos 5 A/30 VDC/250 VAC RES; 1/8 HP/125/250 VAC C300
Subcomp. relé FT51CD024V
24 V; EN60950
Aplicación indicada en inventario
Hermann Micra 2 24 SE

Síntomas de que puede fallar

Lo que revisa el técnico
No enciende ni responde, se apaga sola sin código, o bomba, ventilador o quemador no arrancan o no modulan estando bien.

Lo atribuye a la placa una tienda (Piktherm), no una tabla oficial. Causas que cita: humedad, sobretensión y rayo.

Antes de cambiar la placa

Lo que revisa el técnico
Conectores

Doctor-H recomienda marcar los conectores antes de soltarlos.

Monta con un técnico

Trabaja a 230 V y gobierna una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo sé si esta placa es la de mi caldera?

Busca en tu placa CS0177D-LS, SMCOH01 y 052.004119. Si no coincide, envíanos una foto desde Contacto.

¿Sirve para mi Hermann Micra 2 24 SE o Renova Micra 24 SE?

Sí. Nuestro taller la ha confirmado para la Micra 2 24 SE y para la Hermann Renova Micra 24 SE. Además, para la Micra 2 24 SE la dan 9 tiendas (Antonelli, TB Ricambi, Warmworld, Piktherm…).

¿Sirve también para la Habitat 2 u otras calderas?

Según de 4 a 10 tiendas, sí: Habitat 2 23 E, 24 SE y 28 SE, Micra 2 23 E, 23 E-R y 30 SE, y Bongioanni Linea Isy 23 I y 23 CSI. Micra 2 24 SE-R (2 o 3 orígenes: dos tiendas dan la misma lista), Supermaster, Linea 24 CSI, 24 I y 30 CSI y Vision 24SE no llegan a 3 orígenes claros: compara códigos o envíanos una foto.

¿Qué diferencia hay entre 052.004119, 52004119, 0020038693 y H052004119?

052.004119/05 es el código Hermann marcado en la placa; las tiendas lo escriben 52004119. La 0020038693 aparece como «ex 052004119» (Antonelli) y «ex H052004119» (TB Ricambi).

¿Qué significan CS0177D-LS, SMCOH01, SM07407U y R182E?

CS0177D-LS es el código del circuito Honeywell; SMCOH01, el TYPE marcado; SM07407U, el modelo; R182E, la versión de software («Sw:»); 0051BP2692, el marcado CE.

¿Es la misma placa que la Nord Gas MIAL 201?

No está demostrado que sea la misma placa: varias tiendas dan la 52004119 como MIAL 201 de Nord Gas/SIT que sustituye a la CS0177D-LS, y se contradicen en fabricante y CE. Nuestro taller confirma Honeywell y CE 0051BP2692 en esta unidad.

¿Quién debe montarla y qué hay que revisar?

Un técnico cualificado: trabaja a 230 V y gobierna una caldera de gas. Doctor-H recomienda marcar los conectores antes de soltarlos; 3 tiendas citan uno de 12 contactos (display, si lo hay) y otro de 2 (sondas).

Cómo hemos verificado esta ficha

Honeywell 052.004119/05

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

La Micra 2 24 SE y los códigos coinciden en 9 tiendas, sin despiece oficial. Se contradicen en fabricante (Honeywell o Nord Gas/SIT), serie (SM07407 o SM04707) y CE.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Hermann; las marcas se citan para indicar compatibilidad.
