Placa electrónica Honeywell MIDINT00 · 56.5599.4 para Cointra SUPRA SP 21 EI

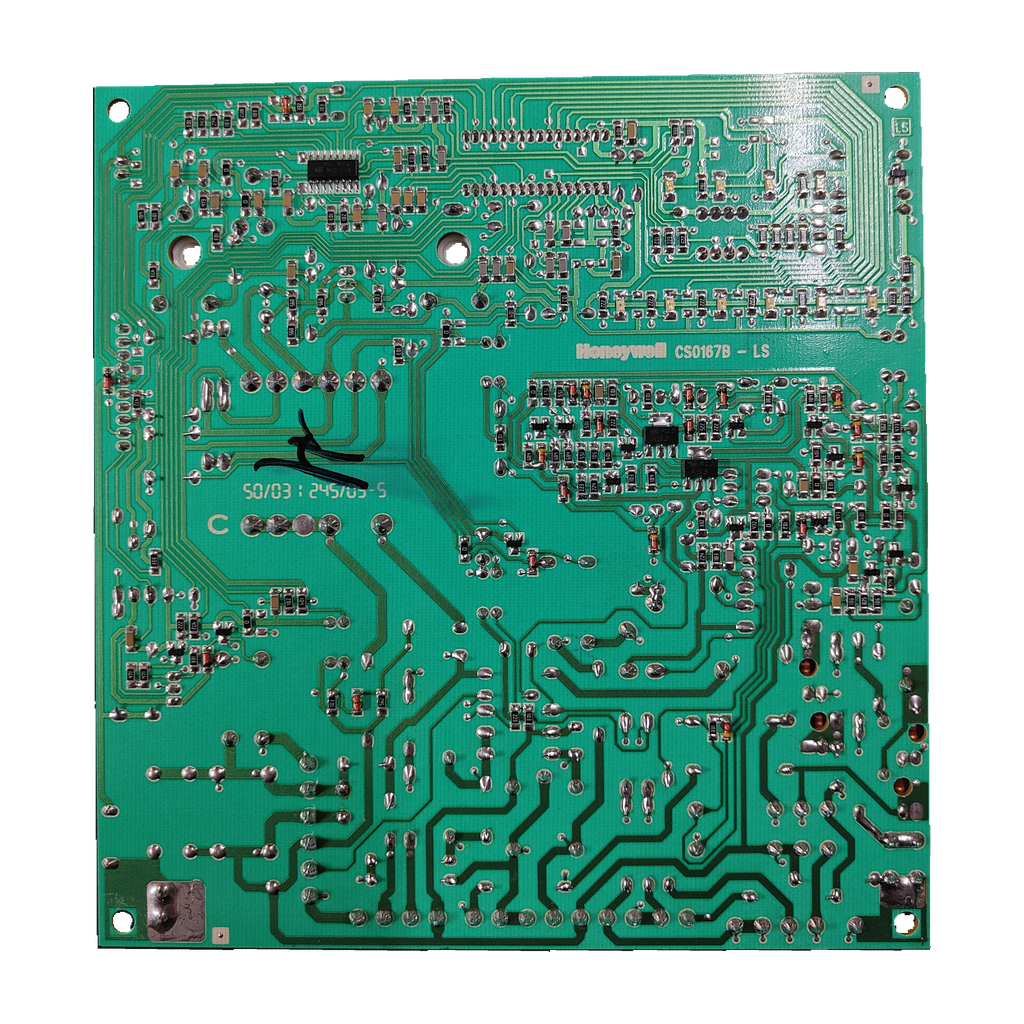

Busca los marcados «Sw R128F Y-PLAN» y «56.5599.4». Compara también el circuito «CE 0051BL1810», el «99.5099.4», el «CS0167B - LS» y la designación «MIDINT00». Las tiendas los escriben sin puntos: 5655994 (dos tiendas) y 9950994 (una). Un anuncio de leboncoin los lista juntos, salvo el «CS0167B - LS».

Sí. Nuestro taller ha confirmado esta placa para la Cointra SUPRA SP 21 EI. Ninguna de las cuatro fuentes externas nombra la Cointra: ligan los códigos a placas Baxi, Potterton y Chappée. El manual del fabricante cita una variante de la SUPRA con tarjeta Honeywell, aunque sin dar su código.

El catálogo oficial de repuestos SUPRA (octubre 2006) lista en la posición 154 las placas 5655990 (SIT), 5657840 (INECO), 5672510 y 5657130; no aparece el 5655994. La 5655990 solo cambia en el último dígito y ninguna fuente da 5655994 como equivalente. Una tienda da la 51BP2783 para la SP 21/27 EI y la A048B5033FA para la SP 21EI (su descripción dice SUPRA COMPACT SPC 21 EI). Compara siempre el código marcado.

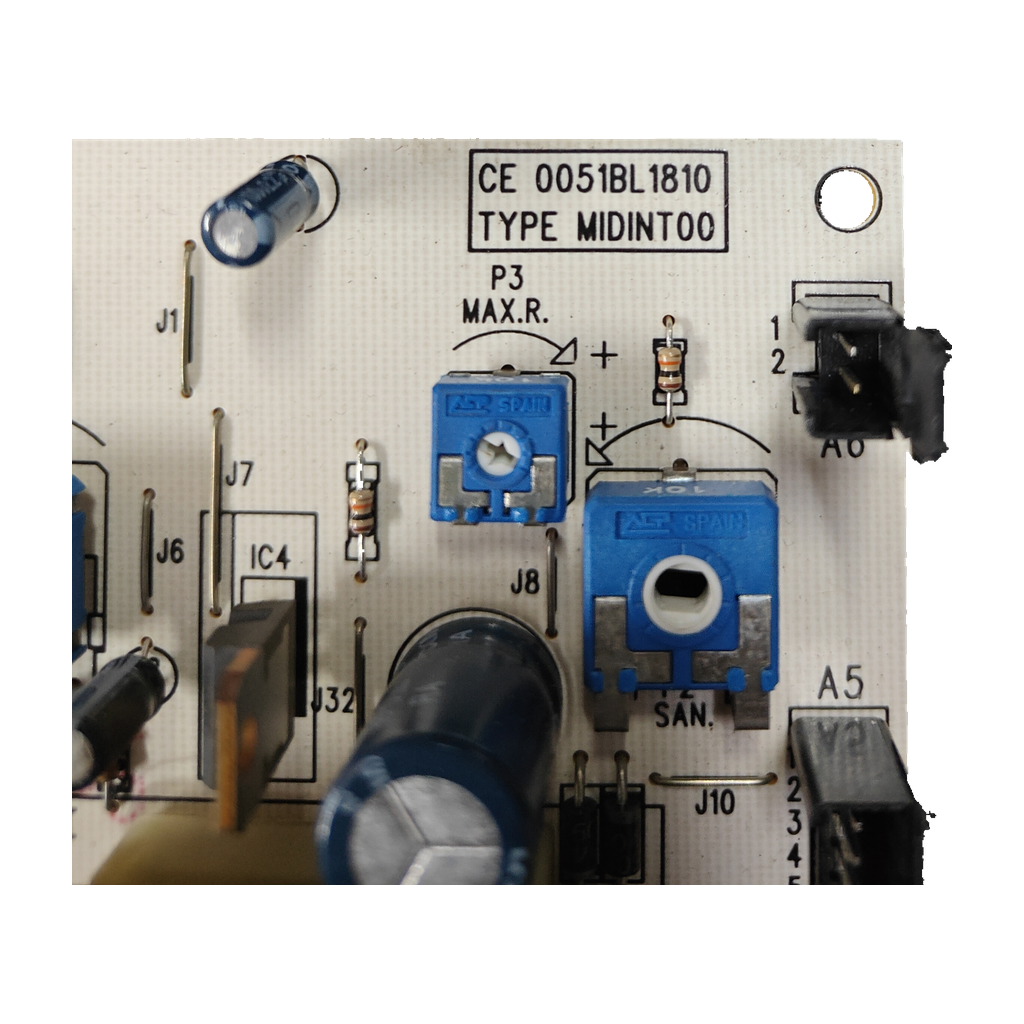

«CE 0051BL1810» es el código del circuito impreso (PCB). «0051BL1810» es la referencia de nuestro inventario, y tres fuentes lo listan. «56.5599.4» es uno de los códigos marcados en la placa: las tiendas lo dan como número de pieza Baxi (5655994). «MIDINT00» es la designación Honeywell. «99.5099.4» y «CS0167B - LS» son otros marcados.

Por confirmar: cada caldera tiene un solo origen. Una tienda lista 0051BL1810, 5655994 y 9950994 como PCB de la Potterton Performa 80e y 105e Maxflue, y un anuncio de leboncoin da los códigos para la Chappée Luna 2.24 FF. Otro vendedor británico da la PCB 5112380 (antes 248074) para la Baxi 105E/80E: las dos fuentes no coinciden para esos modelos. Para otra caldera, llámanos al 919 931 595 con su modelo exacto.

La placa lleva un selector SW1 marcado T.RISC, GPL, T-OFF y POMPA. El manual de Cointra de la gama SUPRA SP usa esas cuatro etiquetas en puentes o switch y pide ajustarlos con la caldera sin tensión. Con T.RISC en OFF la calefacción va de 30 a 85 °C y en ON, de 30 a 45 °C. Describe dos sistemas de regulación (A o B) y no dice cuál lleva esta placa ni la identifica por su código: copia la posición de la vieja.

Corta la tensión con el interruptor bipolar antes de abrir el panel de mandos (manual de Cointra). La placa lleva relés de 250 V~ (10 A y 7 A). Revisa también el fusible rápido de 2 A, que está en el tablero de bornes y no en la placa, y el selector SW1.
