Placa electrónica Honeywell · 052.003579/03052.003579/03Precio a consultar
HoneywellFotos de esta unidad
1 / 4

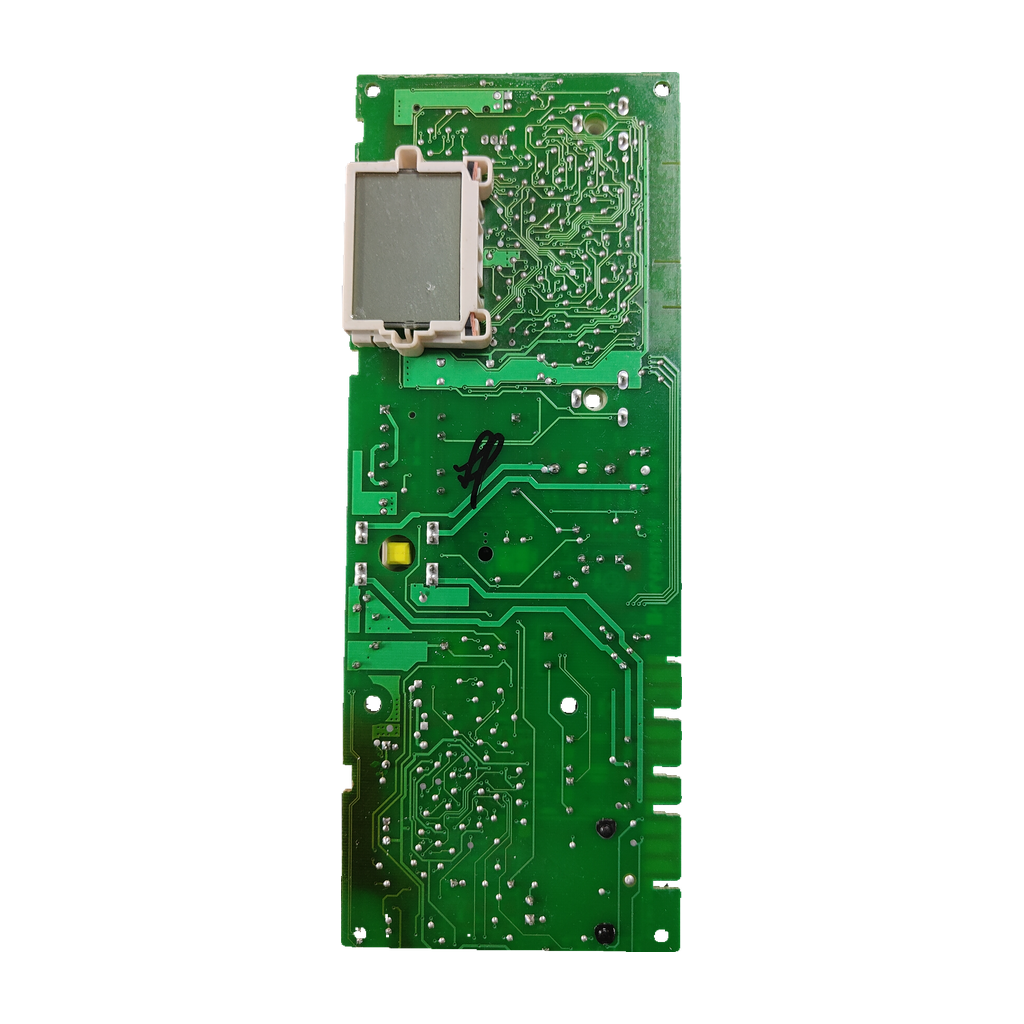

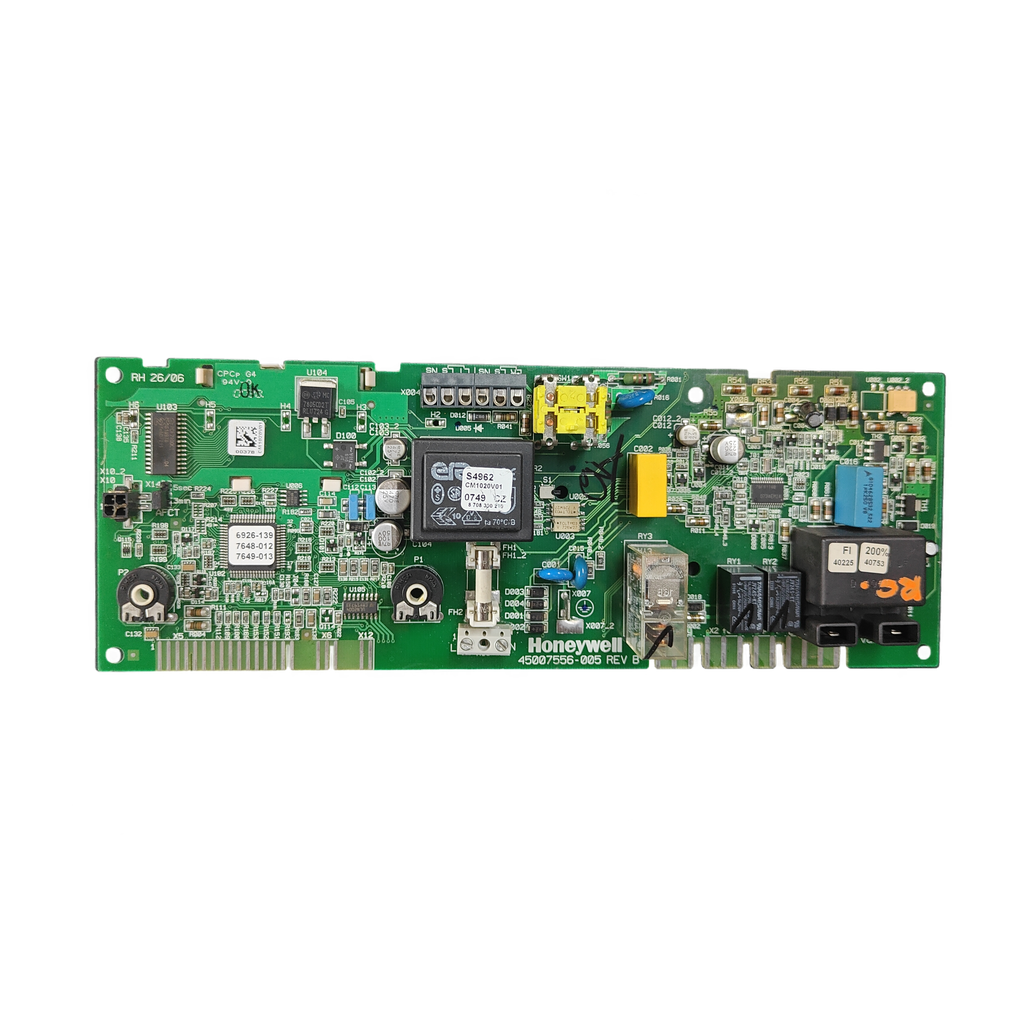

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
HoneywellCompatibilidad confirmada
Placa electrónica Honeywell S4962 CM1020V01 · 45007556-005 para Junkers ZW24 AE31
Código del circuito45007556-005
La 45007556-005 REV B (S4962 CM1020V01) es una placa electrónica de control Honeywell, confirmada por nuestro taller para la Junkers ZW24 AE31. Varias fuentes la sitúan en calderas Junkers/Bosch Ceraclass. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- 45007556-005 REV B
- Serie S4962 · CM1020V01
- Art. 8708300244 por confirmar
- Junkers ZW24 AE31
Todos los códigos de esta unidad3
- Código del circuito
- 45007556-005
- Modelo
- S4962 CM1020V01
- SKU Ecoklima
- PLC218
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa electrónica de control de la caldera, de Honeywell (serie S4962). Según su serigrafía, tiene conexiones de red (L y N) y de ventilador (X2 fan). Se sospecha de ella cuando la caldera no da señales de vida.
Compruébalo en tu placa

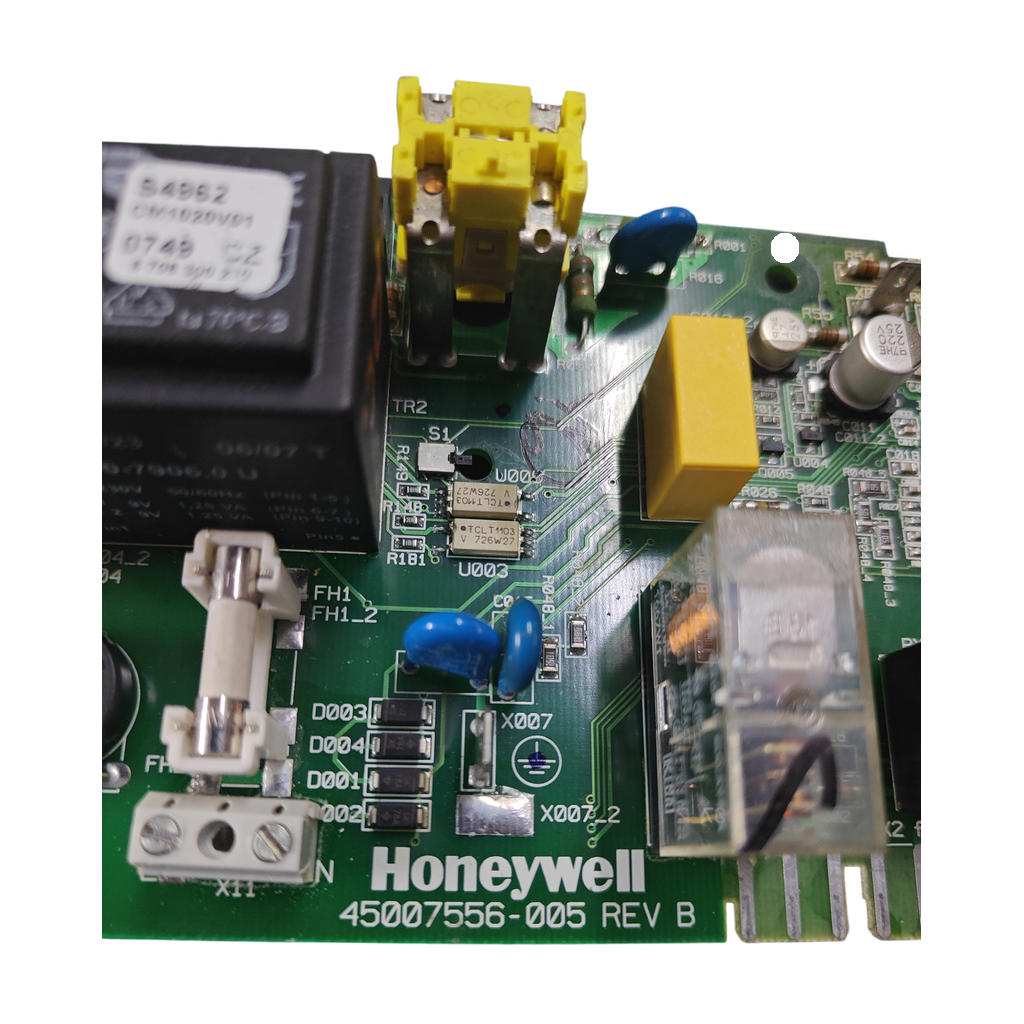

- Localiza en tu placa el marcado «45007556-005 REV B» y comprueba que junto a él pone «S4962» y «CM1020V01».
- Compara la serigrafía de conexiones: esta placa marca L, N y X2 fan.
- Compara también el artículo: tiendas rusas y una española dan 8708300244 junto a esta placa; Openclima lo da junto a la 45007685-001 y un foro, a la REV H.
- No la confundas con otras placas Honeywell S4962: una tienda da la S4962CM2020 y otra la S4962CM2020U para el mismo artículo; el marcado de esta es CM1020V01.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 45007556-005 REV B | Código del circuito Honeywell (etiqueta) |
|---|---|
| S4962 CM1020V01 | Marcado Honeywell de la placa (serie S4962) |
| 8708300244 | Artículo que dan tiendas para esta placa; Openclima lo da para la 45007685-001 y un foro para la REV H |
| 288.45.0013 | Código de Remle para la 8708300244 |
| 6926-139 · 7648-012 · 7649-013 | Otros marcados de la placa |
No la confundas con
- 45007685-001 REV H · 45007685-002 REV AOtras placas Honeywell: un foro cuenta que un técnico montó la -001 REV H en lugar de la REV B; un anuncio ofrece la -002 REV A junto a ella · Otro código y otra revisión. Cada dato sale de un solo origen; sin equivalencias del fabricante.
- S4962CM2020 · S4962CM2020UPlaca Honeywell que una tienda da como S4962CM2020 y otra como S4962CM2020U para el 8708300244 · Marcado distinto del de esta unidad (CM1020V01)
- 8708300292 · ARS4962CM2069UPlaca Resideo/Honeywell que una tienda italiana da para la Ceraclass ZW24-2 E LH AE31 · Otro artículo y marcado. Esa caldera puede no ser la ZW24 AE31 de nuestro taller: compara.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers ZW24 AE31Confirmada por nuestro taller
Por confirmarPor confirmar
- Junkers Ceraclass ZW 24-2 DH AE/KE · ZW 28-2 DH KE · ZW 30-2 DH AE1 origen: tiendas rusas (mismo catálogo)
- Junkers Ceraclass ZS 12-2 DH AE/KE · ZS 24-2 DH AE/KE · ZS 28-2 DH KE · ZS 30-2 DH AE1 origen: tiendas rusas (mismo catálogo)
- Bosch Gaz 3000 W ZW 24-2 DH AE/KE · ZW 28-2 DH KE · ZW 30-2 DH AE · ZS 28-2 DH KE · ZS 30-2 DH AE1 origen: tiendas rusas; solo producción hasta 10.2013
- Junkers Ceraclass ZW 24-2 KE · ZW24-2DH AE231 origen: foro (la llevaban esta placa)
- Junkers/Bosch 35KWW1 origen: volcado de firmware en un foro de reparación
- Junkers ZW24-2EDVAE31S21 origen: Remle (art. 8708300244, no el código 45007556-005)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Serigrafia de conexiones
- L; N; X2 fan
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Material/PCB
- 94V-0
- Subcomponente U003
- TCLT1103; V 726W27
- Subcomponente condensador
- 220; 25 V
- Aplicación indicada en inventario
- ZW24 AE31
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no da señales de vida al encender, tras una tormenta.
Caso de foro con esta placa en una Ceraclass ZW 24-2 KE: el autor vio una pista ennegrecida junto a la memoria y cambió fusible y memoria; en lo leído del hilo no consta la causa.
El agua caliente va de templada a «de verano» y vuelve a templada.
En otro hilo del mismo foro, tras cambiar la placa, el agua caliente iba así. El técnico dio por averiado también el servomotor de la 3 vías: revísalo antes de culpar a la placa.
Antes de cambiar la placa
Lo que revisa el técnicoMonta con un técnico
La placa trabaja con tensión de red y controla una caldera de gas.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué otros marcados debo comparar?
Impreso en la placa figura «45007556-005 REV B» junto a «S4962» y «CM1020V01»; también 6926-139, 7648-012 y 7649-013. Compáralos: otras placas Honeywell S4962 llevan otro sufijo, como CM2020 o CM1004V.
¿Sirve para mi Junkers ZW24 AE31?
Sí. Nuestro taller la ha confirmado para la Junkers ZW24 AE31, aunque ninguna fuente externa leída une esa caldera con el código 45007556-005. Remle da 8708300244 para la ZW24-2EDVAE31S2 (1 origen, por confirmar) y 87083002440 para la ZW24-2 EDV AE31 (sin S2); no dice si son tu caldera: compara el artículo de tu placa. Si dudas, envíanos desde Contacto una foto de su placa de características.
¿Qué es el 8708300244 y cómo se relaciona con la 45007556-005?
Es el artículo Junkers/Bosch que las fuentes dan para placas Ceraclass, pero no coinciden en la placa. Tiendas rusas y una española lo dan junto a la 45007556-005 REV B; Openclima, junto a la 45007685-001 (sin revisión); un foro, para la 45007685-001 REV H. Por confirmar.
¿En qué se diferencian la 45007556-005 REV B y la 45007685-001 REV H?
Los códigos son distintos. Un foro cuenta que un técnico montó la REV H en lugar de la REV B (1 origen) y una tienda española lista la REV B junto a la 45007685-001 (sin revisión). Las fuentes leídas no dan diferencias técnicas: compara el marcado completo de tu placa.
¿Qué otras calderas llevan la 45007556-005 REV B?
Una tienda rusa (dos webs con la misma lista, boilerparts.ru y teploport.ru) la da para Junkers Ceraclass ZW 24-2 DH AE/KE, ZW 28-2 DH KE, ZW 30-2 DH AE, varias ZS y Bosch Gaz 3000 W (producción hasta 10.2013). Un foro la cita en una ZW 24-2 KE y en una ZW24-2DH AE23; otro, en una «35KWW» Junkers/Bosch. Cada una, de un solo origen: por confirmar. La confirmada por nuestro taller es la ZW24 AE31.
¿Qué síntomas apuntan a esta placa?
En un foro, una Ceraclass ZW 24-2 KE con esta placa no daba señales de vida tras una tormenta; el autor sospechó de una pista ennegrecida junto a la memoria, sin confirmar la causa. En otro hilo, un técnico dio por muerta la placa tras revisar sensores, válvula de gas, ventilador y bomba.
¿Quién debe montar esta placa?
Un técnico cualificado. La placa trabaja con tensión de red (conexiones L y N en su serigrafía) y controla una caldera de gas.
Cómo hemos verificado esta ficha
Honeywell S4962 CM1020V01Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia
Tiendas rusas (un origen) y una española unen la 45007556-005 REV B con el artículo 8708300244. Otra tienda (Openclima) lo asigna a la 45007685-001 y un foro a la REV H. Un foro, un volcado de firmware y un anuncio la sitúan en calderas Junkers.
Fuentes consultadas
- Tienda: placa Junkers Ceraclass (45007556-005 REV B · 8708300244)Código, MPN 8708300244 y 45007685-001
- Boilerparts: placa Honeywell 45007556-005 REV B para Ceraclass (8708300244)Código, artículo y lista de calderas
- DrBoiler: placa Honeywell 45007556-005 REV B (8708300244)Mismo título que Boilerparts; la lista de calderas no se leyó
- Remle: placa Junkers 8708300244 (ref. 288.45.0013) con lista de modelosArt. 8708300244 para ZW24-2EDVAE31S2, ZW24AE23 y otros; ZW24-2 EDV AE31 figura con 87083002440
- Foro ESpec: ZW24-2DH AE23, placa REV B cambiada por la 45007685-001 REV HSustitución, artículo 8708300244 y revisiones
- Foro ESpec: Ceraclass ZW 24-2 KE con placa REV B tras una tormentaCaldera y avería de un caso real
- Foro remont-aud: volcado de firmware de la caldera Junkers/Bosch 35KWWPlaca principal Honeywell 45007556-005 REV B
- Bazoš: anuncio de piezas Junkers ZS/ZW con la 45007556-005 REV BPlaca ofrecida junto a la 45007685-002 REV A
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Junkers; las marcas se citan para indicar compatibilidad.
