Placa electrónica Honeywell · 052.003579/03052.003579/03Precio a consultar
HoneywellFotos de esta unidad
1 / 4
Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
HoneywellReferencia verificada
Placa electrónica Honeywell S4962CM1004V04 · Junkers 8 708 300 212 para ZW 23-1 AE 23
Referencia Junkers8 708 300 212
La S4962CM1004V04 es una placa electrónica Honeywell (Resideo). La lista oficial Junkers recoge la placa 8 708 300 212 y tres tiendas la dan como S4962CM1004V04. Nuestro taller la ha confirmado para la Junkers Euroline ZW 23-1 AE 23. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Honeywell S4962CM1004V04
- Junkers 8 708 300 212
- 230 V · 50 Hz · 10 VA
- Circuito 45.007.351-006
Todos los códigos de esta unidad4
- Referencia Junkers
- 8 708 300 212
- Código del circuito
- 45.007.351-006
- Modelo
- S4962CM1004V04
- SKU Ecoklima
- PLC214
Una tienda usa el SKU S4962CM1004V04U (con U final); esta unidad lleva S4962CM1004V04.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosLa lista oficial de recambios Junkers la llama «Leiterplatte» (placa de circuito) en las Euroline ZS/ZW 23-1 AE. Una tienda la describe como unidad de regulación y encendido, con reguladores de gas VK41. Se sospecha de ella si la caldera da aviso de fallo unos 10 s después de encender (caso de un foro, ver síntomas).
Compruébalo en tu placa

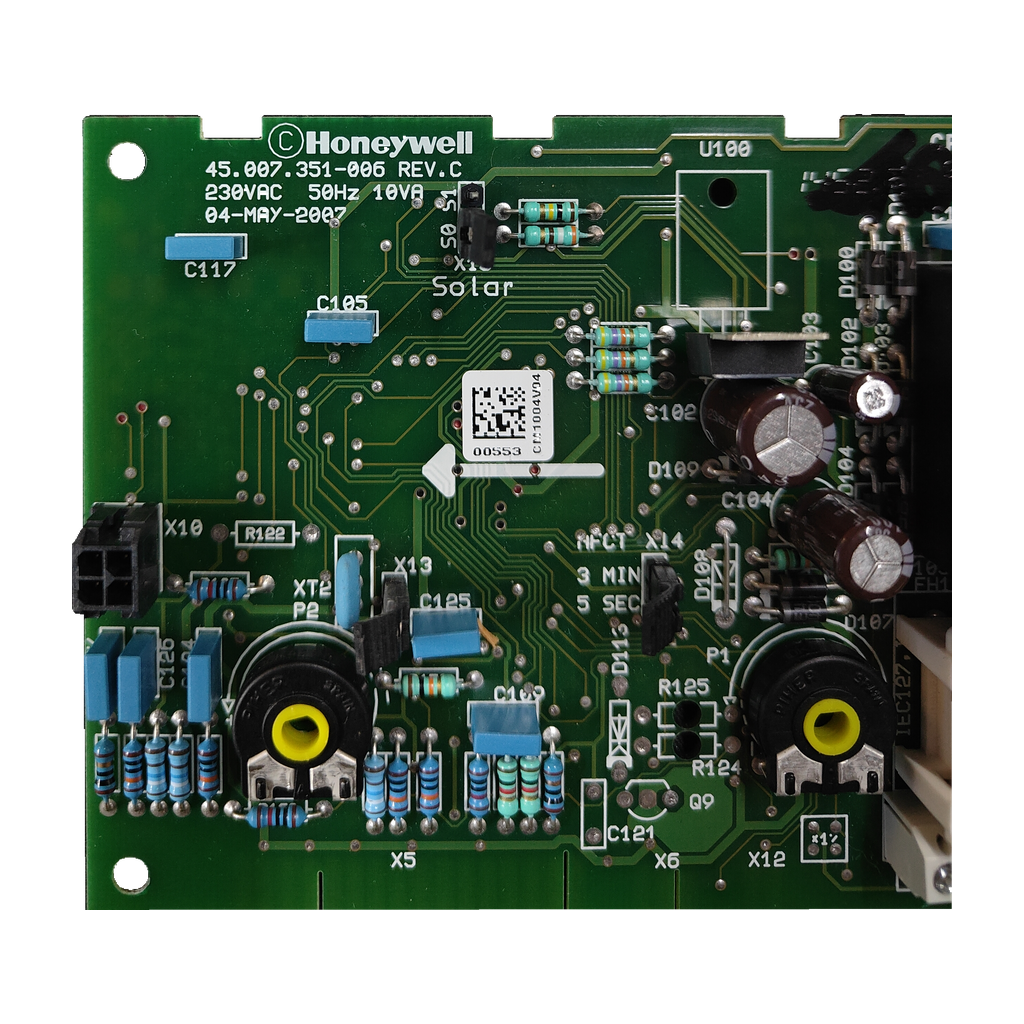

- Busca en la placa la designación S4962CM1004V04 (Honeywell) y el código 8 708 300 212. El circuito lleva 45.007.351-006 REV.C.
- Compara también 1508 CZ, 6920-139, 7354-038 y 7355-038: otra placa con el mismo circuito llevaba chips con otro sufijo.
- No la confundas con la S4962CM2069 (Junkers 8708300292), que una tienda lista aparte como otra placa.
- Comprueba en la placa de características de tu caldera que es una Junkers Euroline ZW 23-1 AE 23.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| S4962CM1004V04 | Designación Honeywell (Resideo) marcada en la placa |
|---|---|
| 8 708 300 212 | Código Junkers: pos. 4 de la lista oficial («Leiterplatte») |
| 87083002120 | El mismo código Junkers con un 0 final, como lo escriben las tiendas |
| 45.007.351-006 REV.C | Código del circuito, marcado en la placa |
| 1508 CZ · 6920-139 · 7354-038 · 7355-038 | Códigos marcados en la placa |
No la confundas con
- S4962CM2069 / 8708300292Otra placa Resideo para un Junkers distinto · Una tienda la lista aparte; no es la 8 708 300 212
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Junkers Euroline ZW 23-1 AE 23Confirmada por nuestro taller · también en la lista oficial Junkers y 3 tiendas
Por confirmarPor confirmar
- Junkers Euroline ZW 23-1 AE 312 tiendas (caldaiaricambi.it, faustoricambi.it)
- Junkers Euroline ZW 23-1 KE 23 y KE 312 tiendas (caldaiaricambi.it, faustoricambi.it); un foro cita esta placa en una ZW 23-1 KE
- Junkers Euroline ZW 24-1E LH AE 23 y AE 312 tiendas (caldaiaricambi.it, faustoricambi.it); la lista oficial cubre la familia ZW 24-1E LH AE
- Junkers ZS 23-1 AE 23vykom.eu; Remle la da para la ZS23-1AE23HRD; boilers24.com para las familias ZW, ZS y OW 12-1/23-1 (sin modelo exacto)
- Junkers NW 24-1 (AE, KE, ELH AE), NW 24/28-1 KE y NW 24/30-1 AE1 tienda (Remle, código 87083002120)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos verificados
- Lista oficial
- Pos. 4 · Leiterplatte 8 708 300 212Lista de recambios Junkers ZS/ZW 23-1 AE
- Código de pedido
- 87083002120 (8 708 300 212 + «0»)Lista oficial + tiendas
- Alimentación
- 230 V · 50 Hz · 10 VAAnuncio de la misma placa REV.C
Características y marcados técnicos
- Alimentacion marcada
- 230VAC 50Hz 10VA
- Fecha literal PCB
- 04-MAY-2007
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Marcaje baja tensión
- 24 V-0
- Aplicación indicada en inventario
- ZW 23-1 AE 23
- Código marcado
- 8 708 300 212; 1508 CZ; 6920-139; 7354-038; 7355-038
Síntomas de que puede fallar
Lo que revisa el técnicoUn aviso de fallo y el indicador de reset parpadean unos 10 s después de encender, y vuelven tras resetear.
Caso de un foro (placa 45.007.351-006 REV.C, ZW 23-1 KE): el chip 78F9116 estaba en cortocircuito de alimentación y el baw56 también estaba averiado; el autor cambió ambos. Es un único caso publicado: conviene que un técnico mida antes de cambiar la placa.
En ese hilo, el moderador avisa de que el chip 78F9116 solo funciona si viene de una placa con el mismo sufijo (032).
Antes de cambiar la placa
Lo que revisa el técnicoCompara los chips marcados
Esta unidad lleva 6920-139, 7354-038 y 7355-038. Una placa del mismo circuito llevaba 6926-139, 7354-032 y 7355-032 en un foro.
Monta con un técnico
Trabaja a 230 V y con gas: debe montarla un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Qué significa cada código de esta placa y cuál debo comparar?
S4962CM1004V04 es la designación Honeywell (Resideo), el «Code producteur» según una tienda. 8 708 300 212 es el código Junkers: pos. 4 «Leiterplatte» de la lista oficial. 45.007.351-006 REV.C es el del circuito. 1508 CZ, 6920-139, 7354-038 y 7355-038 también van marcados, pero ninguna fuente los explica. Compara primero S4962CM1004V04 y 8 708 300 212.
¿Sirve para mi Junkers Euroline ZW 23-1 AE 23?
Sí. Nuestro taller la ha confirmado para la ZW 23-1 AE 23. La lista oficial de recambios Junkers de las ZS/ZW 23-1 AE incluye la placa 8 708 300 212 y esa caldera figura entre sus tipos; vykom.eu, caldaiaricambi.it y faustoricambi.it ofrecen la S4962CM1004V04 para ella.
¿Sirve para otras Euroline (ZW 23-1 KE, ZW 23-1 AE 31, ZW 24-1E LH AE)?
Por confirmar. caldaiaricambi.it y faustoricambi.it la ofrecen para ZW 23-1 AE 31, KE 23, KE 31 y ZW 24-1E LH AE 23 y AE 31, pero son solo 2 orígenes. Compara el 8 708 300 212 con tu placa o envíanos desde Contacto una foto de su etiqueta y de la placa de características de la caldera. También puedes llamar al 919 931 595.
¿Por qué unos sitios escriben 8708300212 y otros 87083002120?
Es la misma placa. Según la lista oficial de Junkers, desde 2003 los códigos de recambio tienen 11 dígitos y al pedir se añade un «0» al final: 8 708 300 212 pasa a 87083002120, como lo escriben las tiendas.
¿La placa 45.007.351-006 REV.C es igual en todas las unidades?
No lo des por hecho. Un hilo de reparación de 2011 describe una 45.007.351-006 REV.C de una ZW 23-1 KE con chips marcados 6926-139, 7354-032 y 7355-032. Esta unidad lleva 6920-139, 7354-038 y 7355-038. Ninguna fuente explica la diferencia: compara todos los marcados.
¿Qué avería se ha descrito en una placa 45.007.351-006 REV.C?
En un foro de reparación (Junkers Euroline ZW 23-1 KE), la placa mostraba un aviso y el indicador de reset parpadeaba a los 10 s de encenderla, y volvía tras resetear. El autor encontró el chip 78F9116 en cortocircuito de alimentación y el baw56 averiado, y los cambió. El hilo no confirma que quedara resuelta: es un único caso publicado en un foro.
¿Puedo montarla yo?
No lo recomendamos. La placa trabaja a 230 V (50 Hz, 10 VA marcados) y gobierna una caldera de gas: debe montarla un técnico cualificado.
Cómo hemos verificado esta ficha
Honeywell S4962CM1004V04Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Tres tiendas (vykom.eu, caldaiaricambi.it, faustoricambi.it) unen S4962CM1004V04 con 8 708 300 212 y con la ZW 23-1 AE 23; la lista oficial Junkers recoge la placa 8 708 300 212 para la familia ZS/ZW 23-1 AE. Las demás Euroline quedan por confirmar.
Fuentes consultadas
- Lista oficial de recambios Junkers ZS/ZW 23-1 AE (PDF): pos. 4 LeiterplattePlaca 8 708 300 212 y tipo ZW 23-1 AE 23
- vykom.eu: placa Honeywell (Resideo) S4962 CM 1004 V04Euroline Junkers 8708300212, ZW23-1 AE23
- caldaiaricambi.it: scheda Honeywell S4962CM1004V046 modelos Euroline, ZW23-1 AE23 entre ellos
- faustoricambi.it: placa Resideo S4962CM1004V04 · Junkers 8708300212Code producteur y 6 modelos Euroline
- boilers24.com: unidad de control Honeywell S4962CM1004SKU S4962CM1004V04U y 87083002120
- Remle: placa Junkers 87083002120 (ref. 288.45.0014)Código original 87083002120
- Wallapop: anuncio de la placa 45.007.351-006 REV.C usadaJunkers Euroline; 230 VAC · 50 Hz · 10 VA
- Foro Monitor: Junkers ZW 23-1 KE, placa 45.007.351-006 REV.CReparación y marcados de los chips
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell (Resideo) ni de Junkers (Bosch); las marcas se citan para indicar compatibilidad.
