Placa electrónica Honeywell S4962V3182V01 · 50075186-004 para Ferroli Bluehelix Tech 25 C y Pro 32C: Pieza e identificador ampliado

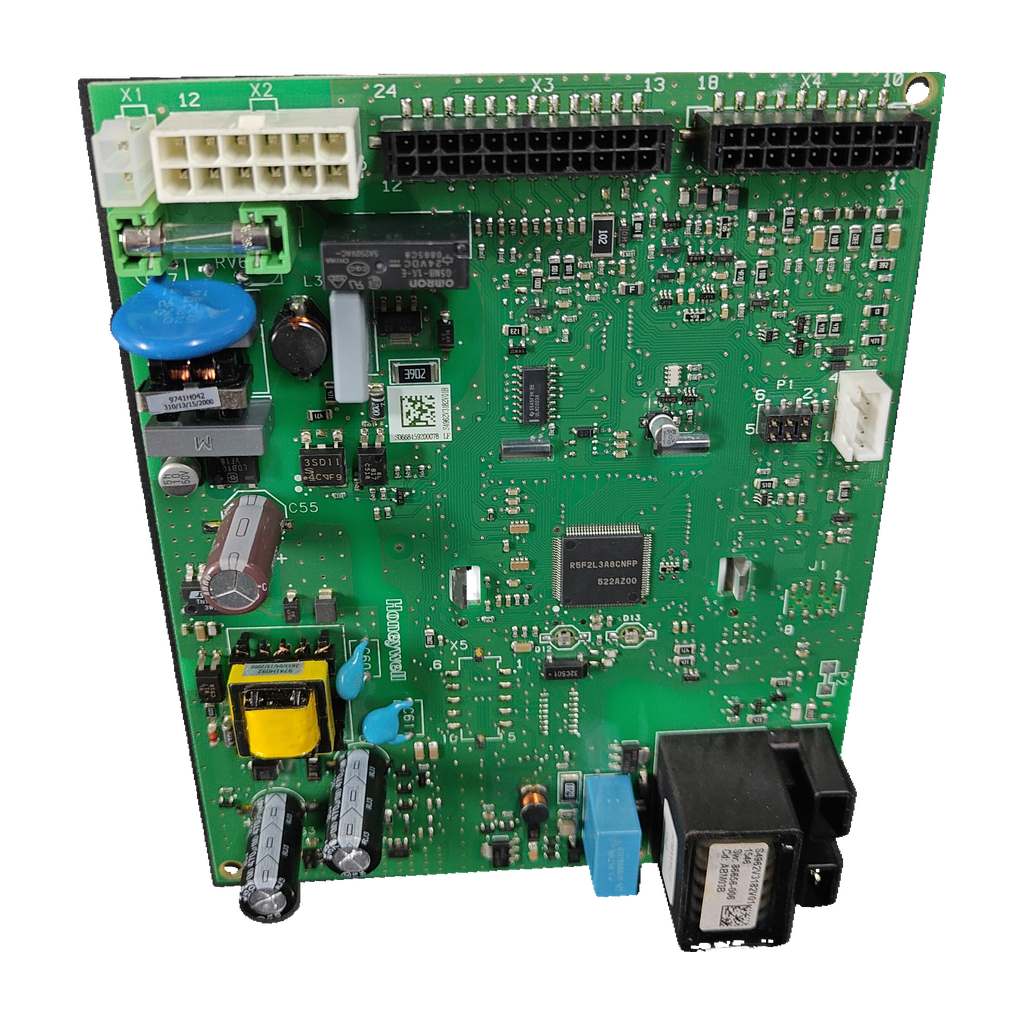

Placa electrónica Honeywell S4962V3182V01 · 50075186-004 para Ferroli Bluehelix Tech 25 C y Pro 32C: vista 2

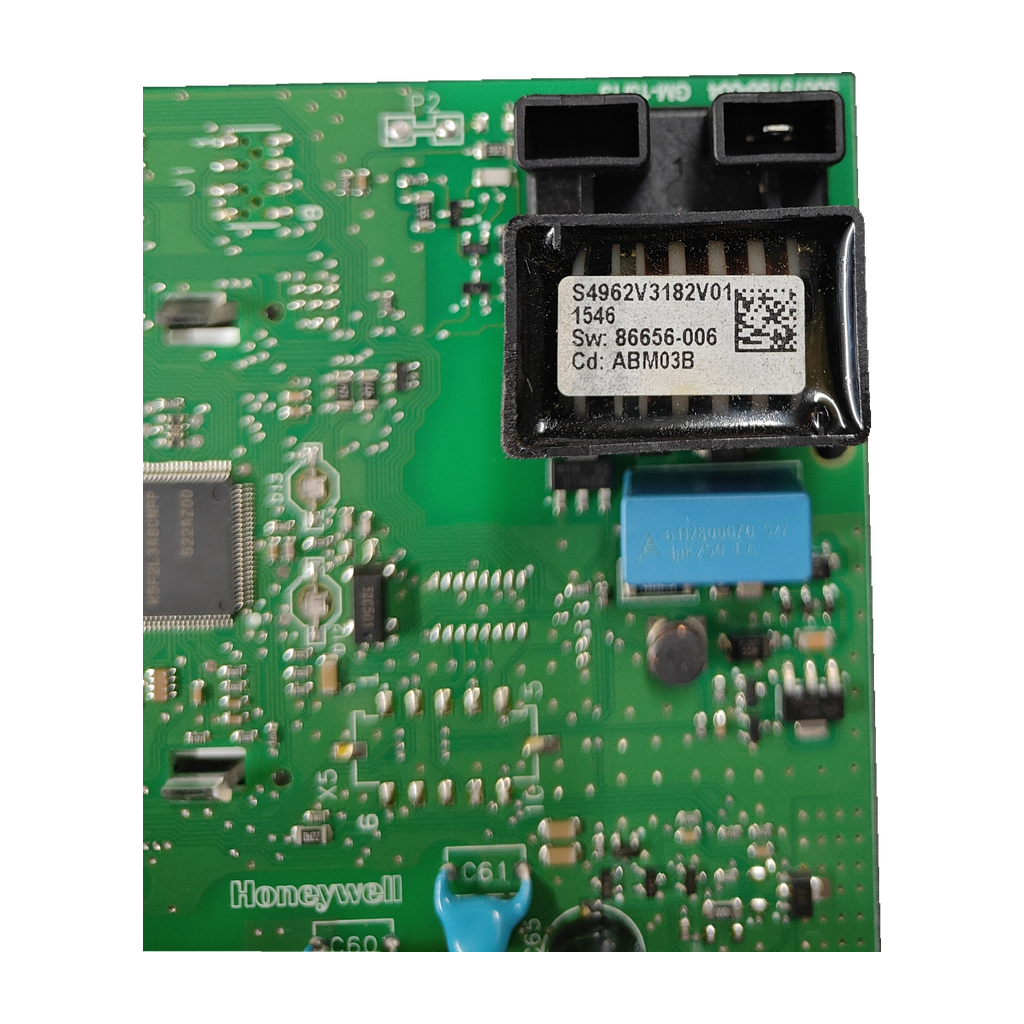

Placa electrónica Honeywell S4962V3182V01 · 50075186-004 para Ferroli Bluehelix Tech 25 C y Pro 32C: vista 3

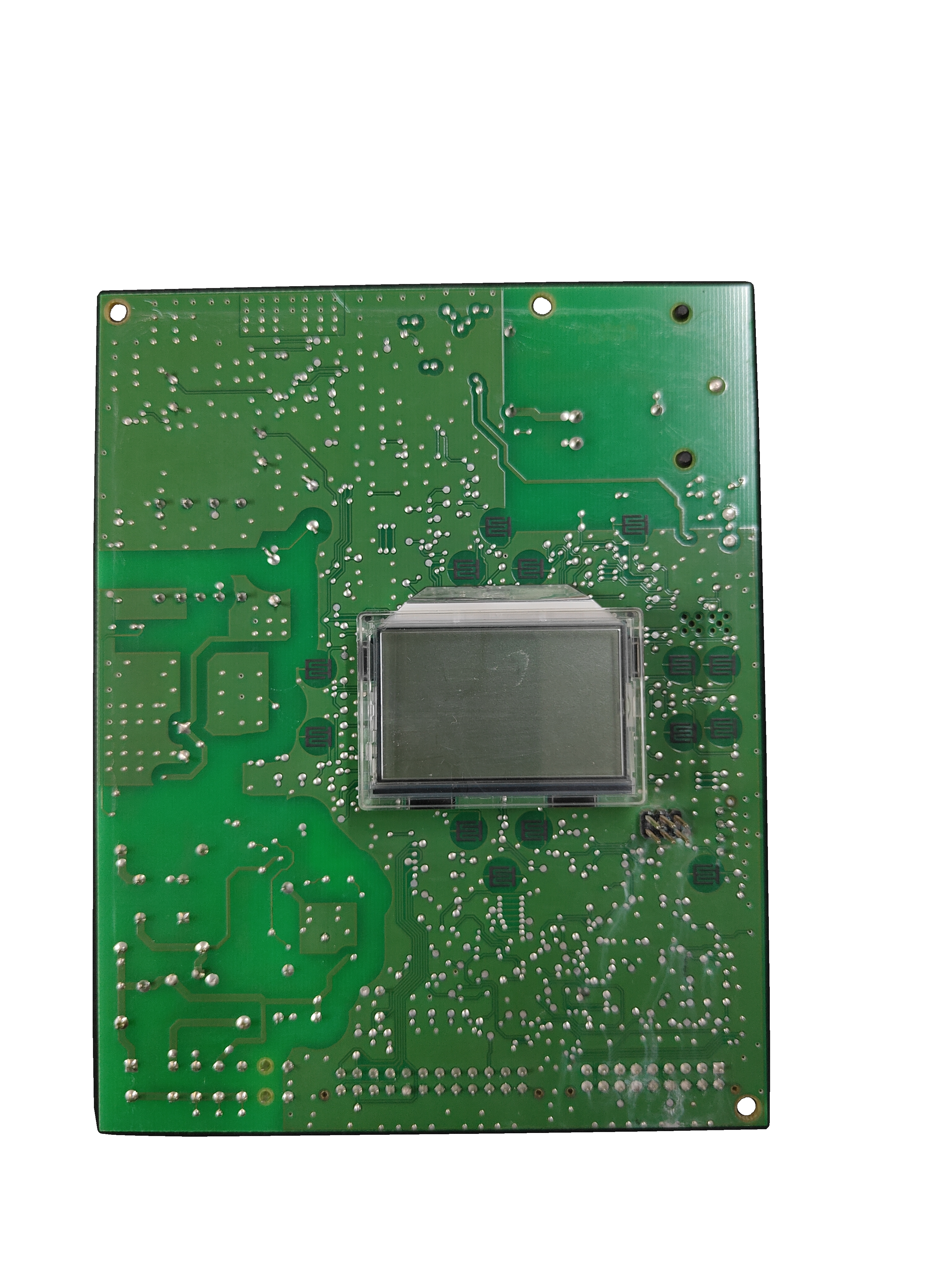

Placa electrónica Honeywell S4962V3182V01 · 50075186-004 para Ferroli Bluehelix Tech 25 C y Pro 32C: vista 4

HoneywellFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell S4962V3182V01 · 50075186-004 para Ferroli Bluehelix Tech 25 C y Pro 32C

Código del circuito50075186-004

La S4962V3182V01 (PCB 50075186-004) es la placa electrónica Honeywell del módulo ABM03 de las Ferroli Bluehelix Tech 25 C y Pro 32C, confirmadas por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Cd ABM03B / ABM03D
Sw 86656-006 / 86656-013
PCB 50075186-004
Ferroli 39845846 (tiendas)

Todos los códigos de esta unidad3

Código del circuito: 50075186-004
Código de la etiqueta: S4962V3182V01
SKU Ecoklima: PLC354

39845846 es código de tienda del módulo ABM03: ABM03D en Remle (que lo da como reemplazo de la ABM03B) y ABM03F en Thermcross y Fausto Ricambi. Ninguna fuente lo une a S4962V3182V01 y no hemos visto despiece oficial con él.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica del módulo ABM03 de las Ferroli Bluehelix Tech 25 C y Pro 32C. La unidad con Sw 86656-006 y Cd ABM03B (Tech 25 C) lleva microcontrolador R5F2L3A8CNFP / 522A200 y relé G5NB-1A-E, con conectores serigrafiados X1, X2, X3, X4, X5, J1, P1 y P2.

Compruébalo en tu placa

Busca en la placa la designación S4962V3182V01 y el código de circuito 50075186-004.
Anota el Sw (86656-006 o 86656-013) y el Cd (ABM03B o ABM03D) del módulo. Compáralos con los de tu placa.
No te fíes solo de 39845846: las tiendas lo llaman ABM03D o ABM03F. La letra del Cd y el Sw son lo que hay que igualar.
Mira en la placa de características de tu caldera si es Bluehelix Tech 25 C o Pro 32C, los modelos que nuestro taller ha confirmado.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si la tenemos disponible.

Códigos de esta pieza

S4962V3182V01	Designación marcada en la placa (Honeywell)
50075186-004	Código del circuito (PCB); una tienda lo da en su etiqueta
86656-006	Sw del módulo en la unidad con Cd ABM03B
86656-013	Sw del módulo en la unidad con Cd ABM03D
ABM03B	Cd del módulo de la unidad de la Tech 25 C
ABM03D	Cd del módulo de la unidad de la Pro 32C
GM-15/13	Marcado adicional de la PCB
1546 / 1731	Marcado de la etiqueta del módulo: 1546 (unidad con Cd ABM03B) y 1731 (unidad con Cd ABM03D, lote/fecha)
39845846	Código que cinco tiendas dan para el módulo ABM03 (Remle: reemplazo de ABM03B); sin despiece oficial
39845845	Código original según Remle; «EX» en Fausto Ricambi
I39845842	Código Ferroli que la tabla de Remle asocia a la ABM03B

No la confundas con

ABM03FLetra del módulo que dos tiendas dan para la 39845846 · Esta placa lleva Cd ABM03B o ABM03D. Compara Sw y Cd antes de pedir otra versión.
S4962V3182 / ABM03EPlaca Honeywell que una tienda da para Bluehelix Pro/Tech con el código Ferroli 39845845 · Sin el sufijo V01 y con Cd ABM03E. Esta placa lleva S4962V3182V01 con Cd ABM03B o ABM03D.
38326222Kit central ABM03B de la Pro 32C según una tienda de piezas (ref. Ferroli 39845842) · Es el nombre de un kit en una tienda, no un despiece oficial. Nuestro taller confirma la Pro 32C con Cd ABM03D.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Ferroli BLUHELIX TECH 25 CConfirmada por nuestro taller · también en Remle (módulo ABM03D)
Ferroli Bluehelix Pro 32C (ABM03D)Confirmada por nuestro taller

Por confirmarPor confirmar

Ferroli Bluehelix Pro 25 C1 origen claro: iccolldeforn (S4962V3182V01 y 50075186-004). Remle nombra «BLUHELIX PRO 25 C» en una línea sin código ni ABM03D
Ferroli Bluehelix Tech 35 C1 origen: Remle (módulo ABM03D)
Ferroli Bluehelix Pro 35 C1 origen: Remle (módulo ABM03D)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Dato por confirmar (1 origen)

Fusible junto a la ABM03B (esquema eléctrico): 3,15 A · 250 VManual oficial Ferroli Bluehelix Tech C

Identificación y códigos del repuesto

Código marcado: Sw:86656-006
Código marcado: Cd:ABM03B

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Marcados de esta unidad

Subcomponente microcontrolador: R5F2L3A8CNFP / 522A200
Subcomponente relé: G5NB-1A-E
Conectores serigrafiados: X1, X2, X3, X4, X5, J1, P1, P2
Aplicación indicada en inventario: Ferroli BLUHELIX TECH 25 C
Código marcado: Sw:86656-006; Cd:ABM03B

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

El esquema oficial de la Tech C marca un fusible de 3,15 A · 250 V junto a la ABM03B.

Compara el Sw y el Cd

Comprueba que el Sw y el Cd de tu placa coinciden con los de esta (paso 2).

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

La designación S4962V3182V01 y el código de circuito 50075186-004 van marcados en la placa. Compara también el Sw (86656-006 o 86656-013), el Cd (ABM03B o ABM03D) y el marcado GM-15/13. La tienda iccolldeforn muestra S4962V3182V01 y 50075186-004 en la ficha de una placa Ferroli Pro 25 C.

¿Sirve para mi Ferroli Bluehelix Tech 25 C?

Sí. Nuestro taller ha confirmado la unidad con Sw 86656-006 y Cd ABM03B para la Bluehelix Tech 25 C. Remle da el módulo ABM03D para la Tech 25 C y 35 C, y el manual oficial de la Tech C rotula ABM03B en su esquema eléctrico.

¿Sirve para la Ferroli Bluehelix Pro 32C?

Sí. Nuestro taller ha confirmado la unidad con Sw 86656-013 y Cd ABM03D para la Pro 32C. Además, la tienda Arbo titula la tarjeta ABM03 39845846 como Bluehelix 25C/32C. Una tienda de piezas lista para esta caldera un kit central ABM03B (38326222): compara Sw y Cd.

¿Qué significan ABM03B, ABM03D y 39845846?

ABM03B y ABM03D son los Cd de las dos versiones del módulo. Remle da la 39845846 como módulo ABM03D, dice que reemplaza a la ABM03B y lista 39845845, 39845844, 39845842 y 39845843 como códigos originales. Thermcross y Fausto Ricambi la llaman ABM03F (la segunda, «EX 39845845»). Son códigos de tiendas.

¿Qué diferencia hay entre la unidad Sw 86656-006 / ABM03B y la Sw 86656-013 / ABM03D?

Es la misma placa S4962V3182V01 con PCB 50075186-004, en dos versiones de módulo. La unidad ABM03D tiene pantalla LCD integrada. Nuestro taller ha confirmado cada versión para su caldera: compara Sw y Cd antes de cambiarla por la otra. Una tienda vende una S4962V3182 sin V01 con Cd ABM03E (39845845): es otra variante.

¿Otras calderas Ferroli llevan esta misma placa?

Remle lista el módulo ABM03D (código 39845846) para la Bluehelix Tech 35 C y la Pro 35 C, pero no une ese código con la placa S4962V3182V01: es una pista, no una confirmación. La tienda iccolldeforn da una placa con S4962V3182V01 y 50075186-004 para la Pro 25 C. Cada una tiene una sola fuente. Si dudas, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera.

¿Qué componentes lleva la unidad con Sw 86656-006 y Cd ABM03B?

Lleva el microcontrolador R5F2L3A8CNFP / 522A200, el relé G5NB-1A-E y los conectores serigrafiados X1, X2, X3, X4, X5, J1, P1, P2. Nuestro inventario no lista estos componentes para la unidad Sw 86656-013 / Cd ABM03D. Compara el Sw y el Cd de tu placa con los de esta antes de pedirla o cambiarla.

Cómo hemos verificado esta ficha

Honeywell S4962V3182V01

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Solo iccolldeforn une S4962V3182V01 y 50075186-004 con una Bluehelix (Pro 25 C). Remle y otras tiendas dan 39845846 como módulo ABM03D o ABM03F, sin el código Honeywell. El manual oficial solo rotula ABM03B. Tech 25 C y Pro 32C: confirmadas por nuestro taller.

Fuentes consultadas

Manual oficial Ferroli Bluehelix Tech C (ManualsLib): esquema eléctrico con ABM03B y fusible 3,15 ARotula ABM03B junto a un fusible de 3,15 A y 250 V; no dice qué modelo.
Remle: ficha de la placa Ferroli 39845846 (módulo ABM03D)ABM03D y ABM03B con 39845846; Tech 25 C, Tech 35 C, Pro 35 C.
iccolldeforn: ficha de la placa Ferroli Pro 25 CLista S4962V3182V01 y 50075186-004 en la ficha de la Pro 25 C.
Arbo: ficha de la tarjeta ABM03 Bluehelix 25C/32C 39845846Código 39845846 en el título.
Thermcross: ficha del kit central ABM03F 3984584639845846 y kit 38326226.
Fausto Ricambi: ficha de la placa Ferroli 39845846 ABM03F39845846, «EX 39845845».

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Ferroli; las marcas se citan para indicar compatibilidad.
