Placa electrónica Honeywell · 052.003579/03052.003579/03Precio a consultar
HoneywellFotos de esta unidad
1 / 3
Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
HoneywellReferencia verificada
Placa electrónica Honeywell SMCOH01 · 052.004119/01 para Renova Habitat · Hermann 0020038693
Referencia Hermann0020038693
La Honeywell SMCOH01 (052.004119/01) es la placa electrónica que gestiona el encendido y la regulación de la Renova Habitat, confirmada por nuestro taller. Las tiendas la dan como Hermann 0020038693 para Habitat 2 y Micra 2. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Honeywell SMCOH01
- Código 052.004119/01
- Hermann 0020038693
- Habitat 2 y Micra 2
Todos los códigos de esta unidad5
- Referencia Hermann
- 0020038693
- Código del circuito
- ACP-ES 94V-0
- Código de la etiqueta
- 052.004119/01
- Modelo
- SMCOH01
- SKU Ecoklima
- PLC411
Ninguna tienda da la revisión /01: Resan lista la /05 y Arbobari titula «SWR182E»; la unidad marca R182B 061131. Compara el sufijo y esa letra.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosGestiona el encendido y la regulación de la caldera, según Antonelli; otras tiendas la titulan placa de modulación o tarjeta de encendido integrada.
Compruébalo en tu placa

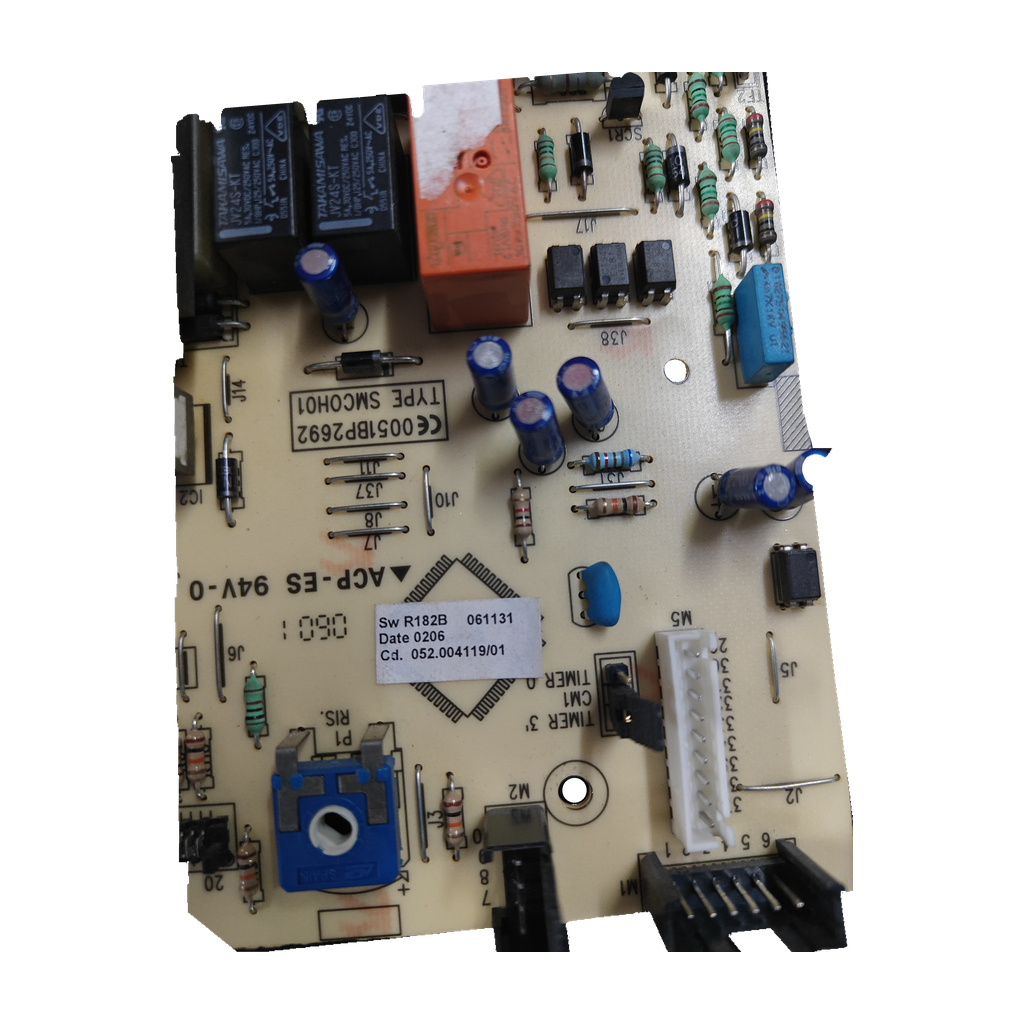

- Busca en la placa el código 052.004119/01 (o 052004119/01) y la designación SMCOH01.
- Compara también R182B 061131, 0051BP2692, CS0177D-LS y ACP-ES 94V-0, los puentes CM1 y JPF1 y los ajustes P1 y P2.
- En tiendas es la Hermann 0020038693 (ex H052004119). Compárala con el 0020003449 que Remle da a la Micra 2 24 SE.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 052.004119/01 | Marcado en la placa (también 052004119/01) |
|---|---|
| SMCOH01 | Designación marcada en la placa (algunas tiendas escriben SMC0H01, con cero) |
| 0020038693 | Referencia Hermann de esta placa, según más de 10 tiendas |
| H052004119 | Código anterior de Hermann («0020038693 ex H052004119»); también 052004119 |
| SM07407 | Designación de tienda de la placa Honeywell Resideo 052.004119 |
| HE052004119 | Ficha de una tienda para la Renova Habitat S24E; ARBO la sustituye por HE0020038693 |
| HSD0020038693 | Referencia de dos tiendas italianas para 0020038693 |

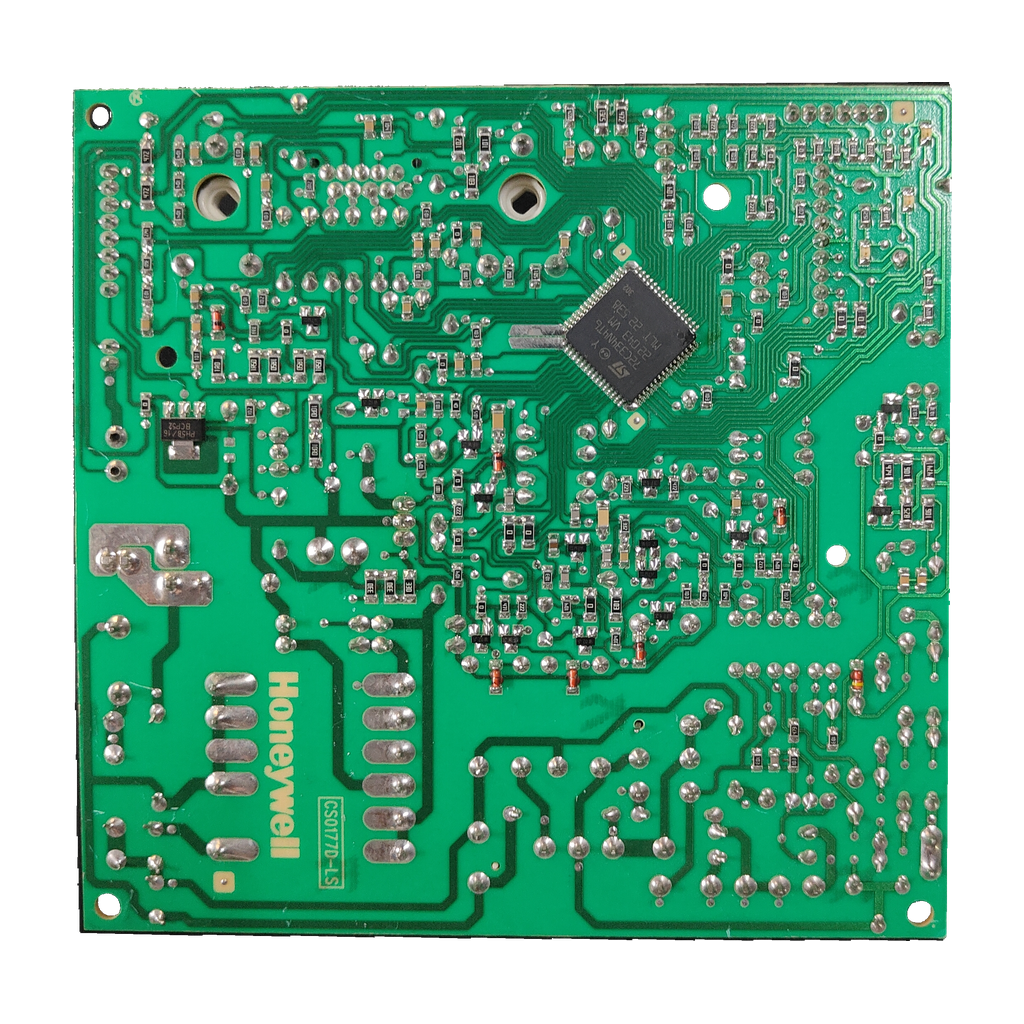

| CS0177D-LS | Sello Honeywell, marcado |
| 0051BP2692 | Certificación CE, marcada |
| R182B 061131 | Código marcado (software/revisión) |
| ACP-ES 94V-0 | Código del circuito, marcado |
| 052.004119/05 | Revisión que lista Resan |
No la confundas con
- 0020003449Código que Remle da a la Hermann Micra 2 24 SE; la ficha no dice qué pieza es · La misma ficha da 0020038693 para esta placa. Si la tuya lleva 0020003449, compara antes de pedirla.
Calderas en las que va
9 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Renova HabitatConfirmada por nuestro taller
- Hermann Habitat 2 23 E6 tiendas
- Hermann Habitat 2 24 SE5 tiendas
- Hermann Habitat 2 28 SE4 tiendas
- Hermann Micra 2 23 E-R4 tiendas
- Hermann Micra 2 R E3 tiendas (Antonelli, Ricambi per caldaie, TB Ricambi)
- Hermann Micra 2 24 SE4 tiendas · Remle da además 0020003449 para esta caldera
- Hermann Micra 2 24 SE-R3 tiendas
- Hermann Micra 2 30 SE5 tiendas
Por confirmarPor confirmar
- Hermann Habitat 2 23 SE y Habitat Plus 23 SE2 tiendas (Remle, Gremisat) · Gremisat titula la placa «versión 2»
- Hermann Habitat Plus 23 E y Habitat Conde 241 fuente (Remle)
- Renova Micra 24 SE2 tiendas (Remle y Repuestosclima; esta escribe «RENOVA MICCRA 24 SE»)
- Bongioanni Lynea ISY1 fuente (Usefulrare) · por SM07407; Ricambi Caldaie Online la titula «Bongioanni» sin modelo
- Hermann Integra In Condens F 25 E; Master 23 E GPL, 24 SE y 30 SE; Master Cond 26 y 32; Spazio Condensing 26, Spazio Tekno 24 SE y 28 SE, Spazio Zero Tekno 24 SE y 30 SE1 fuente (TB Ricambi)
- Hermann Micra 24 E2 tiendas (Remle, Repuestosclima); Gremisat titula «Micra 2 24E», sin confirmar que sea la misma caldera
- Renova Micra 2 30 SE1 fuente (Griferiaonline) · CS0177D-LS
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos de las fuentes
- Función
- Gestiona el encendido y la regulación de la calderaAntonelli
- Peso
- 0,52 kgRemle
- Peso (ARBO)
- 0,5124 kgARBO
- Medidas
- 17 × 9 × 15 cm (largo × alto × ancho)Remle
- Medidas (ARBO)
- alto 17 × ancho 15 × fondo 9 cmARBO
Identificación y códigos del repuesto
- Código marcado
- 0206
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Marcados de esta unidad
- Temporizador/selector
- TIMER 3' / CM1 / TIMER 0
- Jumper JPF1
- PUMP OFF
- Ajuste P1
- RIS.
- Ajuste P2
- SAN.
- Transformador subcomp.
- ELECTRON-COL; A04835033FA; B59880-C120-A10; 480/90
- CI/subcomponente
- Honeywell CS01770-TS-1
- Aplicación indicada en inventario
- RENOVA HABITAT
- Marcado PCB
- ACP-ES 94V-0; CS0177D-LS
Antes de cambiar la placa
Lo que revisa el técnicoApunta puentes y ajustes
La placa marca CM1 (TIMER 3' / TIMER 0), JPF1 (PUMP OFF), P1 (RIS.) y P2 (SAN.). Anota su posición y repítela.
Comprueba antes de montarla
Es la placa de control de una caldera de gas. Ricambi per caldaie pide comprobar el número de serie de la caldera con su servicio técnico antes de montarla.
Preguntas frecuentes
6 preguntas¿Dónde está el código de esta placa y qué otro marcado debo comparar?
Va grabado en el circuito: 052.004119/01 (también 052004119/01), con la designación SMCOH01. Compara además R182B 061131, 0051BP2692, CS0177D-LS y ACP-ES 94V-0. En tiendas figura como Hermann 0020038693 (ex H052004119).
¿Sirve para mi Renova Habitat?
Sí. Nuestro taller la ha confirmado para la Renova Habitat. Climatización Ibérica la ficha para la S24E (HE052004119) y Gremisat para la 23E (0020038693). Si tu versión es otra, compara los códigos o llámanos al 919 931 595.
¿Vale también para la Hermann Habitat 2 o la Micra 2?
Sí, según 3 a 6 tiendas por modelo: Habitat 2 (23 E, 24 SE y 28 SE) y Micra 2 (23 E-R, R E, 24 SE, 24 SE-R y 30 SE) llevan la 0020038693.
¿Qué diferencia hay entre 052.004119/01, H052004119, 0020038693 y HE052004119?
Los tres primeros son la misma placa según las tiendas: TB Ricambi y Ricambi per caldaie escriben «0020038693 ex H052004119», Antonelli «ex 052004119» y Remle iguala H052004119 con 0020038693. HE052004119 es el nombre de la ficha Renova Habitat S24E; ARBO dice que HE0020038693 lo sustituye.
¿Va también en Master, Spazio, Habitat Plus, Micra 24 E o Bongioanni?
Aún no tienen 3 fuentes. TB Ricambi la da para Integra, Master y Spazio; Remle y Gremisat, para Habitat 2 23 SE y Habitat Plus 23 SE; Remle y Repuestosclima, para Micra 24 E; Usefulrare une SM07407 con Bongioanni Lynea ISY. Si dudas, llámanos al 919 931 595 con el código de tu placa.
¿Qué hay que revisar antes de montarla?
Apunta CM1, JPF1, P1 y P2 como están en tu placa y repítelos; compara también la letra del software (R182B en esta unidad). Antes de montarla, Ricambi per caldaie pide comprobar el número de serie con su servicio técnico. El manual de la Habitat 2 manda quitar la tensión de la caldera antes de acceder a los puentes.
Cómo hemos verificado esta ficha
Honeywell SMCOH01Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
La placa (052.004119 = Hermann 0020038693, Honeywell SM07407) la unen más de 10 tiendas, sin documento oficial; ninguna da la revisión /01. La Renova Habitat la confirma nuestro taller.
Fuentes consultadas
- Antonelli Ricambi: SM07407 · 052.004119 · 0020038693Códigos y modelos
- Ricambi per caldaie: SM07407 SMC0H01 · 0020038693Códigos y 8 modelos
- Arbobari: SMCOH01 · 0020038693SMCOH01 con 0020038693
- Caldaia Ricambi: 0020038693 · SM07407Códigos y 8 modelos
- TB Ricambi Shop: Habitat 2 24/28 SE 0020038693Código anterior y modelos
- Remle: placa Hermann H052004119 (ref. 288.66.0043)Códigos, modelos y peso
- Gremisat: placa Micra 2 · Renova Habitat 23E · 0020038693Renova Habitat 23E y Plus 23SE
- Climatización Ibérica: Renova Habitat S24E HE052004119Nombra la Renova Habitat
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell, Hermann ni Renova; las marcas se citan para indicar compatibilidad.
