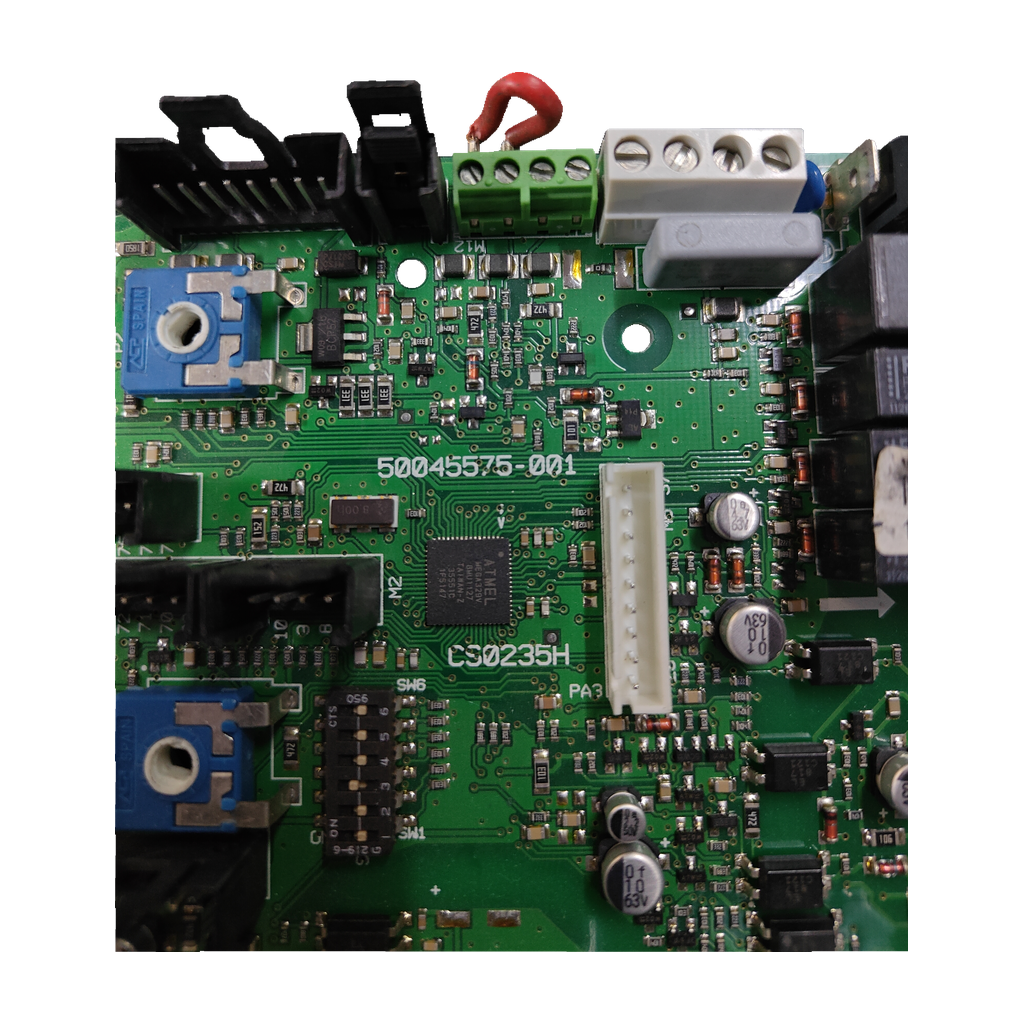

Placa electrónica Honeywell SMCOH02 · Hermann 052.005326 para Renova Micro Condens 26: Pieza e identificador ampliado

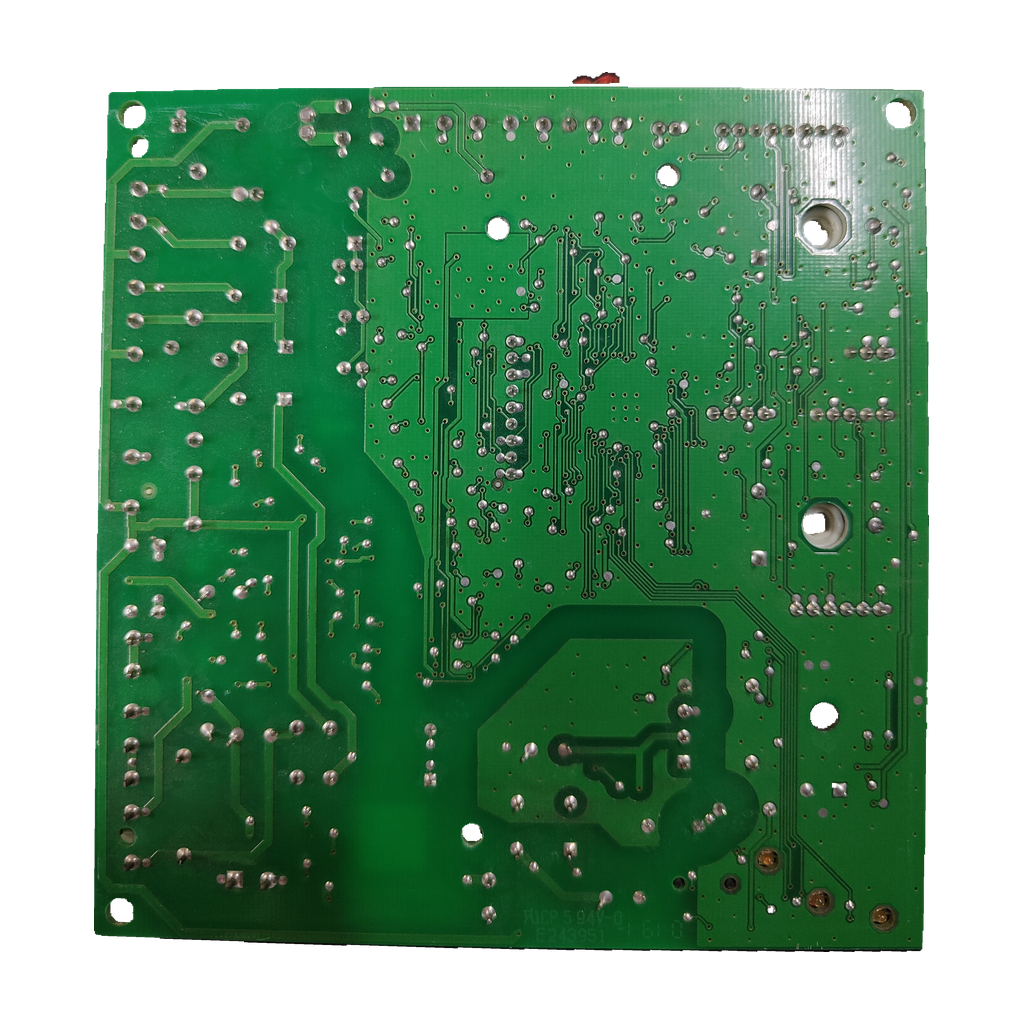

Placa electrónica Honeywell SMCOH02 · Hermann 052.005326 para Renova Micro Condens 26: vista 2

Placa electrónica Honeywell SMCOH02 · Hermann 052.005326 para Renova Micro Condens 26: vista 3

HoneywellFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellReferencia verificada

Placa electrónica Honeywell SMCOH02 · Hermann 052.005326 para Renova Micro Condens 26

Referencia HermannH052005326

La SMCOH02 (Hermann 052.005326, SM07413) es una placa electrónica Honeywell. Nuestro taller la confirma para la Renova Micro Condens 26 y 4 fuentes, para la Micra Condens 26; una lista de recambios de la Micra Condensing 26 da el código H052005326. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Honeywell SMCOH02
Hermann H052005326
Relé 24 VDC · DIP de 6
Micro Condens 26 (taller)

Todos los códigos de esta unidad5

Referencia Hermann: H052005326
Código del circuito: 50045575-001
Código de la etiqueta: 052.005326/03
Modelo: TYPE SMCOH02
SKU Ecoklima: PLC415

Ninguna fuente abierta une SMCOH02 con SM07413 ni cita 50045575-001: los une la placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera; una lista de recambios de la Micra Condensing 26 la llama «Scheda elettronica».

Compruébalo en tu placa

Busca en la placa el código marcado 052.005326/03, la designación SMCOH02 (Honeywell) y el circuito 50045575-001.
Comprueba también SM07413 1149, CS0235H y R238B. Una lista de recambios de la Micra Condensing 26 da la placa como H052005326.
No te fíes solo de SM07413: SM07407, SMCOH01 y 052004119 aparecen en fichas de tienda junto a este código, pero no sabemos si son la misma placa. Compara el código completo y SMCOH02.
Comprueba en la placa de características que tu caldera es una Renova Micro Condens 26 (confirmada por nuestro taller) o Micra Condens 26 (4 fuentes).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos una foto de tu placa desde Contacto.

Códigos de esta pieza

052.005326/03	Código marcado (base 052005326) · ninguna fuente explica el sufijo /03
H052005326	Código en la lista de recambios de Micra Condensing 26 (pos. 3086)
SMCOH02	Designación Honeywell marcada · número de pieza según EU Automation · también SMC0H02
SM07413 1149	Marcado junto a 121190219505 · SM07413 = 052005326 según 4 tiendas
50045575-001	Código del circuito (PCB) · también 50045575001
R238B	Software marcado en la placa (dato de nuestro taller)
CS0235H	Marcado del circuito junto a 94V-0 y E149951

No la confundas con

052004119Código junto a 052005326 en fichas de Habitat 2 y Micra 2 · Otro código: no se sabe si es la misma placa
SM07407Placa que Potcontrol lista junto a SM07413; otra tienda la da para la Micra 2 30 SE · Otro código: no se sabe si es la misma
SMCOH01Código que Potcontrol lista junto a SM07413 · No es SMCOH02: no se sabe si equivalen
P093A3Placa Nordgas que una tienda ofrece para H052005326 · Es de otra marca (Nordgas), no Honeywell

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Micra Condens 26Lista de recambios, Remle, ICG Calderas y Piktherm
Renova Micro Condens 26Confirmada por nuestro taller
Hermann Micra 27 tiendas (Potcontrol, ICG Calderas, Remle, Piktherm, Instalator, Boilerparts, usefulrare) · algunas: «Micra 2 new»

Por confirmarPor confirmar

Hermann Habitat 2Potcontrol, Instalator («Habitat») y una tienda (24 SE)
Renova Habitat 23E y Habitat Plus 23SEICG Calderas los nombra; Remle da 052005326 para Saunier Duval Habitplus 23E V2 y 23SE V2 (equivalencia sin confirmar)
Hermann Supermaster2 tiendas (Instalator y otra) · INOX solo en Instalator
Hermann Master (Master New)Instalator y Boilerparts dicen «Master New»; Piktherm, «Master» y «Master 23 E»
Hermann Vision 2 Dual E, SE y SB1 fuente (Potcontrol) · por SM07413
Hermann Master Condensing y Mistral MBI1 fuente (Potcontrol) · por SM07413
Hermann Spazio Condensing 261 tienda · por H052005326

No sirve para

Hermann Micra 4 Condensing 26 SB-ALleva otra placa: 0020195573 (lista de recambios)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Identificación y códigos del repuesto

Código marcado: 0051BP2692

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Rele F&T visible: F3AA024E; bobina 24VDC; contactos 5A250VAC / 5A30VDC, datos de componente

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Conmutador DIP: 6 posiciones
Marcado CE: CE0051BP2692
Subcomponentes condensadores: 100 μF 63 V; 100 μF 16 V
Subcomponente condensador: 10 μF 63 V
Marcado PCB: 94V-0 · E149951 · 94V-0; E149951; CS0235H
Código marcado: SM07413 1149; 121190219505

Antes de cambiar la placa

Lo que revisa el técnico

Compara el conmutador DIP

Lleva un conmutador DIP de 6 posiciones. Fotografía el de tu placa antes de desmontarla y compáralo.

Relé de 24 VDC

Lleva un relé F&T de bobina 24 VDC y contactos de 5 A a 250 VAC. Comprueba que el tuyo es igual.

Monta con un técnico

Placa de una caldera de gas conectada a la red eléctrica: recomendamos que la monte un técnico cualificado. Corta antes la alimentación.

Preguntas frecuentes

7 preguntas

¿Qué es esta placa y cómo la identifico?

Es una placa electrónica Honeywell; una lista de recambios de la Micra Condensing 26 la llama «Scheda elettronica» (H052005326, pos. 3086). Busca en ella 052.005326/03, SMCOH02 y el circuito 50045575-001.

¿Sirve para mi Renova Micro Condens 26 o Micra Condens 26?

Nuestro taller la ha confirmado para la Renova Micro Condens 26. Para la Micra Condens 26 coinciden una lista de recambios (H052005326) y tres tiendas (Remle, ICG Calderas, Piktherm) con 052005326. Si tu placa marca otro código, llama al 919 931 595.

¿SMCOH02, SM07413 y 052005326 son la misma placa?

Esta placa lleva marcados los tres. Tecno Frasca, Instalator, Piktherm y Boilerparts dan SM07413 junto al 052005326 de Hermann. SMCOH02 solo lo cita EU Automation (Honeywell): ninguna fuente abierta lo une con los otros, los une la propia placa.

¿Qué otras calderas llevan este código?

Siete tiendas dan la Hermann Micra 2. Con menos pruebas: Habitat 2, Renova Habitat 23E, Supermaster, Master, Vision 2, Master Condensing, Mistral MBI y Spazio Condensing 26. La Micra 4 Condensing 26 SB-A lleva otra placa: 0020195573.

¿En qué se diferencia de 052004119, SM07407, SMCOH01 o P093A3?

No sabemos si son la misma placa: 052004119 aparece junto a 052005326 en dos tiendas; SM07407 y SMCOH01 aparecen junto a SM07413 sin decir si equivalen. P093A3 es una placa Nordgas, no Honeywell.

¿Qué significan los códigos marcados en la placa?

La base 052005326 (H052005326 en la lista de recambios) es el código Hermann; ninguna fuente explica el sufijo /03. SMCOH02 es la designación Honeywell y 50045575-001 el circuito. R238B es el software y CS0235H el marcado del PCB, según nuestro taller.

¿Quién debe montarla y qué reviso antes de cambiarla?

Recomendamos un técnico cualificado: es una placa de una caldera de gas conectada a la red eléctrica. Antes de cambiarla, fotografía el DIP de 6 posiciones de tu placa y corta la alimentación.

Cómo hemos verificado esta ficha

Honeywell TYPE SMCOH02

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Micra Condens 26: lista de recambios + Remle, ICG Calderas y Piktherm. SM07413 = 052005326 en 4 tiendas (Tecno Frasca, Instalator, Piktherm, Boilerparts). SMCOH02: solo EU Automation. Boilerparts pone SaunierGPT de fabricante; nuestro taller, Honeywell.

Fuentes consultadas

Lista de recambios Micra Condensing 26 (PDF alojado en ricambiclimacaldaie.it)Pos. 3086: H052005326 «Scheda elettronica»
Remle: placa Hermann H052005326Micra Condens 26 y Micra 2 24/30 SE
ICG Calderas: placa Hermann 052005326Micra 2, Habitat 23E y Micra Condens 26
Piktherm: placa Hermann 52005326 SM07413Une 52005326, H052005326 y SM07413
Boilerparts: placa Honeywell SM07413 · 52005326Une SM07413 y 52005326; fabricante SaunierGPT
Instalator: placa Hermann 52005326 · SM0741352005326 y SM07413; fabricante Honeywell
Potcontrol: placa Honeywell SM07413 para HermannSM07413 para Habitat 2, Micra 2, Vision 2, Master
EU Automation: Honeywell SMCOH02Fabricante Honeywell, pieza SMCOH02

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Hermann/Renova; las marcas se citan para indicar compatibilidad.
