Placa electrónica Honeywell W4115B-1317 · PCB 45665977-001 para Fagor MF 12 N: Pieza e identificador ampliado

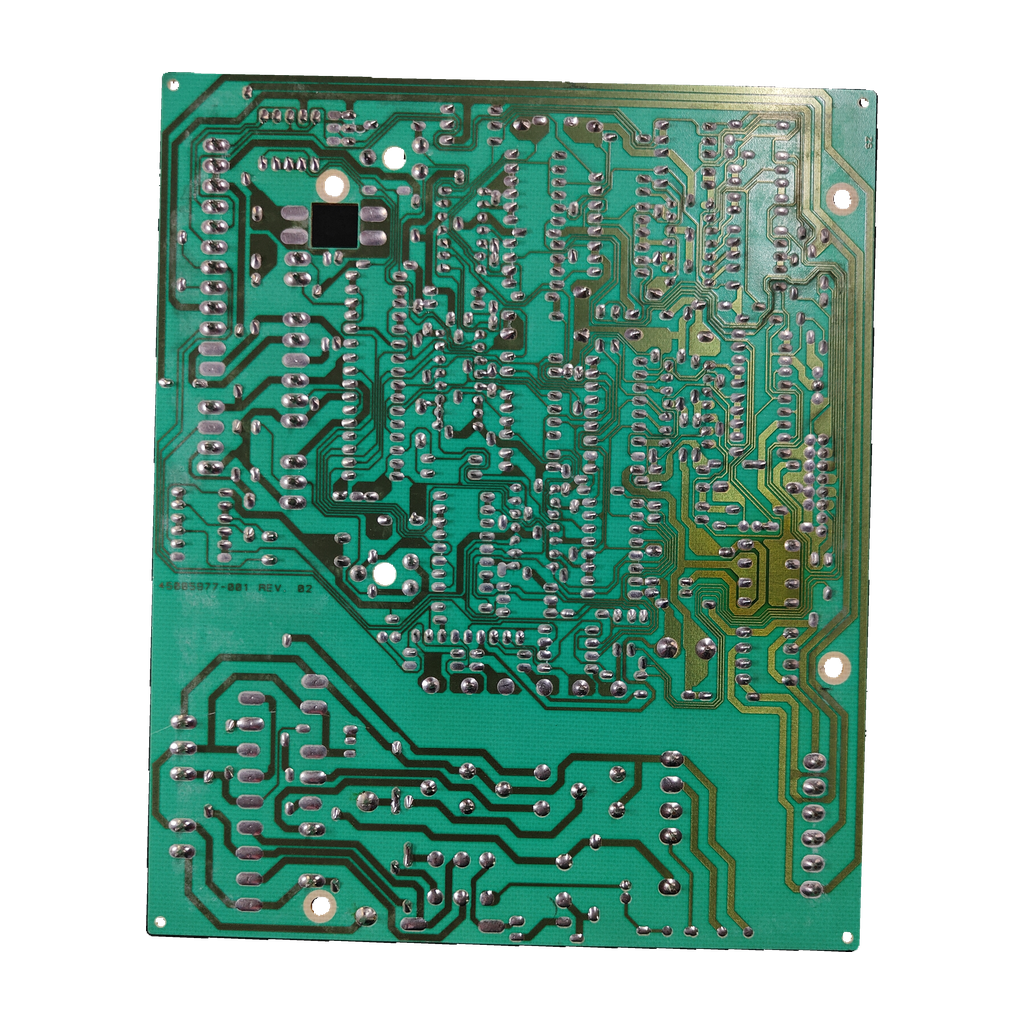

Placa electrónica Honeywell W4115B-1317 · PCB 45665977-001 para Fagor MF 12 N: vista 2

Placa electrónica Honeywell W4115B-1317 · PCB 45665977-001 para Fagor MF 12 N: vista 3

HoneywellFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell W4115B-1317 · PCB 45665977-001 para Fagor MF 12 N

Código del circuito45665977-001

La W4115B-1317 es una placa electrónica Honeywell (circuito 45665977-001) confirmada por nuestro taller para la caldera Fagor MF 12 N. Dos tiendas la listan como placa Ferroli. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Honeywell W4115B-1317
230 V · 50 Hz
Fusible 2AT
Circuito 45665977-001

Todos los códigos de esta unidad3

Código del circuito: 45665977-001
Código de la etiqueta: W4115B-1317
SKU Ecoklima: PLC325

39803410 y 38316700 salen junto a W4115B1317 solo en tecnofrasca.it. Otras tiendas dan 39803410 para W4115B1325 o W4115B1325B: no consta que sea la misma placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera. Se alimenta a 230 V, 50 Hz y, con su transformador SEMAR 31101007, saca 24 V y 18 V, según sus marcados.

Compruébalo en tu placa

Busca la designación W4115B-1317 marcada en la placa. Las tiendas la escriben también W4115B1317.
Compara los demás marcados: 45665977-001 (circuito), 45006113-001, 954639 0222, 9645 MF7 y 31101007 (transformador SEMAR).
No la confundas con otras placas W4115B de Ferroli: W4115B1325 o W4115B1325B (Ferroli 39803410), W4115B 1150 (3831475/3) o W4115B1333B (VPM2, 39803820). Son otros códigos.
Mira el modelo en la placa de características de tu caldera. Nuestro taller tiene confirmada la Fagor MF 12 N.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

W4115B-1317	Designación marcada en la placa (Honeywell). Las tiendas la escriben W4115B1317
45665977-001	Código del circuito impreso (PCB)
45006113-001	Referencia de la pieza; también marcado en la placa
954639 0222	Código marcado en la placa (también 9546390222)
9645 MF7	Código marcado en la placa (también 9645MF7)

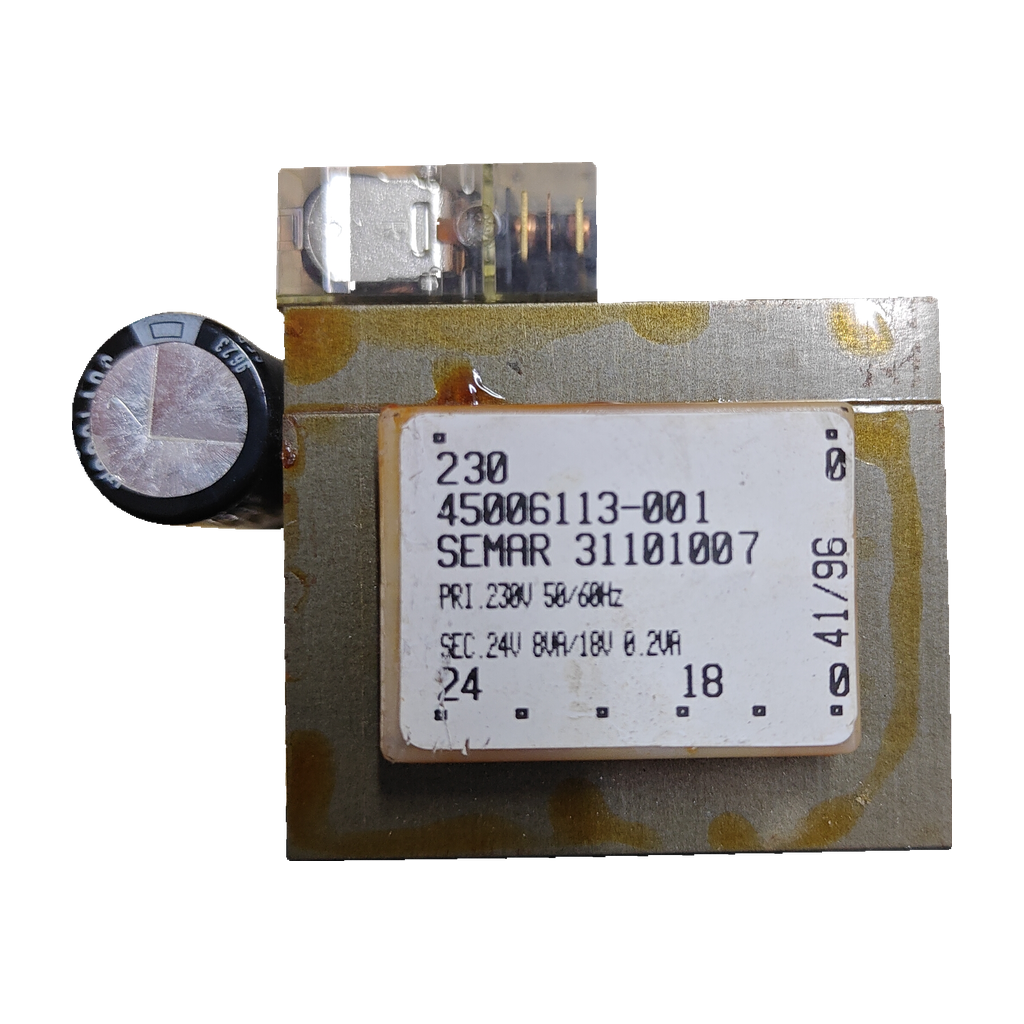

31101007	Código marcado: transformador SEMAR montado en la placa
39803410	Código Ferroli junto a W4115B1317 en el título de tecnofrasca.it; sin confirmar
38316700	Código anterior («ex») de 39803410 según tecnofrasca.it y antonelli-ricambi.com

No la confundas con

W4115B1325 / W4115B1325BPlaca VMF7 de Ferroli 39803410 (Optima, Hawk II, NE Fluss) según 3 tiendas · Otro código W4115B: ninguna de las 3 cita los códigos de esta placa
W4115B 1150Placa Ferroli 3831475/3 (su ficha añade 45005445-001) · Otro código W4115B: su ficha no cita ninguno de los códigos de esta placa
W4115B1333BPlaca Honeywell VPM2 para Ferroli 39803820 (ex 38316720) · Otro código W4115B, con su propio código Ferroli
MU0104200Tarjeta Fagor: una tienda la da para la Fagor MF 12 y otra la lista como tarjeta Fagor de caldera mural · Ninguna cita los códigos de esta placa. Para la MF 12 N manda la confirmación de nuestro taller

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Fagor MF 12 NConfirmada por nuestro taller

Por confirmarPor confirmar

Ferroli Optima1 origen por su código: recirepuestos.es («Placa Caldera De Gas Ferroli Optima W4115B-1317»)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Serigrafía junto a X4: 230 V, 50 Hz
Serigrafía de fusible: 2AT
Transformador: primario: 230 V, 50/60 Hz
Transformador: secundario: 24 V, 8 VA / 18 V, 0.24 A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Condensador electrolítico visible: 1000 μF, 35 V
Circuito integrado visible: NE5532N
Bornes visibles del transformador: 24 y 18
Aplicación indicada en inventario: Fagor MF 12 N
Código marcado: 954639 0222; 9645 MF7

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible 2AT

La placa marca «2AT» junto al fusible. Comprueba que no esté fundido y no lo cambies por otro valor.

Monta con un técnico

Trabaja a 230 V: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Honeywell W4115B-1317?

La designación W4115B-1317 va marcada en la placa; las tiendas la escriben W4115B1317. Compárala con los otros marcados: 45665977-001 (código del circuito), 45006113-001, 954639 0222, 9645 MF7 y 31101007 (transformador SEMAR).

¿Sirve para mi Fagor MF 12 N?

Sí. Nuestro taller ha confirmado esta placa para la Fagor MF 12 N. Las dos tiendas que la listan (recirepuestos.es y tecnofrasca.it) la dan como placa Ferroli. Una tienda (climatizacioniberica.es) da para la Fagor MF 12 la tarjeta MU0104200 sin citar estos códigos; para la MF 12 N manda la confirmación del taller.

¿Se monta en una Ferroli Optima?

Por confirmar. Solo recirepuestos.es anuncia «Placa Caldera De Gas Ferroli Optima W4115B-1317» (1 origen). Otras 4 tiendas listan la Optima para la placa Ferroli 39803410; dos de ellas la identifican como W4115B1325B, otro código. Envíanos desde Contacto una foto de la placa de características de tu caldera.

¿Es la misma placa que la Ferroli 39803410 (W4115B1325B)?

No está confirmado. tecnofrasca.it escribe 39803410 (ex 38316700) junto a W4115B1317, pero boilerpcb.com y swift-spares.co.uk dan la 39803410 como W4115B1325B y antonelli-ricambi.com como W4115B1325. Esas tres no citan los códigos de esta placa. Compara los marcados antes de darla por equivalente.

¿Qué diferencia hay con otras placas W4115B de Ferroli?

Cada una tiene su código. Una tienda lista la W4115B 1150 (Ferroli 3831475/3) y otra la W4115B1333B (Honeywell VPM2, Ferroli 39803820, ex 38316720). Sus fichas no citan los códigos de esta placa, así que no deben darse por equivalentes.

¿Qué significan los códigos de la placa?

W4115B-1317 es la designación marcada; 45665977-001, el código del circuito; 31101007, el transformador SEMAR montado en ella. 45006113-001 es la referencia de la pieza; 954639 0222 y 9645 MF7 son otros marcados.

¿Qué marcados eléctricos lleva y quién debe montarla?

Marcados del ejemplar: 230 V, 50 Hz junto a X4; fusible 2AT; transformador con primario de 230 V, secundario de 24 V y de 18 V / 0,24 A; condensador de 1000 µF 35 V y circuito integrado NE5532N. No son mediciones de funcionamiento. La monta un técnico cualificado: trabaja a 230 V.

Cómo hemos verificado esta ficha

Honeywell W4115B-1317

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

2 tiendas (recirepuestos.es y tecnofrasca.it) listan la W4115B-1317 como placa Ferroli, sin despiece oficial. Otras tiendas dan el código Ferroli 39803410 para W4115B1325(B). La Fagor MF 12 N la confirma nuestro taller.

Fuentes consultadas

Recirepuestos: listado con «Placa Caldera De Gas Ferroli Optima W4115B-1317»Título del producto: placa W4115B-1317 para Ferroli Optima
Tecno Frasca: ficha de la scheda elettronica Ferroli W4115B1317 · 39803410Título: Ferroli scheda elettronica vmf7b w4115b1317 39803410 ex 38316700

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell, Fagor ni Ferroli; las marcas se citan para indicar compatibilidad.
