Placa electrónica Honeywell W4115B-1317 · PCB 45005977-001 para Ferroli Master atmosférica: Pieza e identificador ampliado

Placa electrónica Honeywell W4115B-1317 · PCB 45005977-001 para Ferroli Master atmosférica: vista 2

Placa electrónica Honeywell W4115B-1317 · PCB 45005977-001 para Ferroli Master atmosférica: Pieza completa

Placa electrónica Honeywell W4115B-1317 · PCB 45005977-001 para Ferroli Master atmosférica: Vista de componente

HoneywellFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad confirmada

Placa electrónica Honeywell W4115B-1317 · PCB 45005977-001 para Ferroli Master atmosférica

Código del circuito45005977-001

La W4115B-1317 (PCB 45005977-001) es una placa electrónica Honeywell para la Ferroli Master atmosférica, confirmada por nuestro taller. Dos tiendas italianas la dan como placa Ferroli 39803410 (VMF7B), por confirmar; el catálogo Ferroli lo da para la W4115B1325. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Honeywell W4115B-1317
PCB 45005977-001 · rev. 02
Trafo SEMAR 31101007
Master atmosférica (taller)

Todos los códigos de esta unidad3

Código del circuito: 45005977-001
Código de la etiqueta: W4115B-1317
SKU Ecoklima: PLC424

El catálogo de recambios Ferroli da el 39803410 con la W4115B1325 (kit VMF7M1), no con la 1317. Dos tiendas lo unen a la 1317; por eso es un dato por confirmar.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica que controla la caldera. Una tienda italiana la clasifica como placa de encendido («schede accensione per caldaie»).

Compruébalo en tu placa

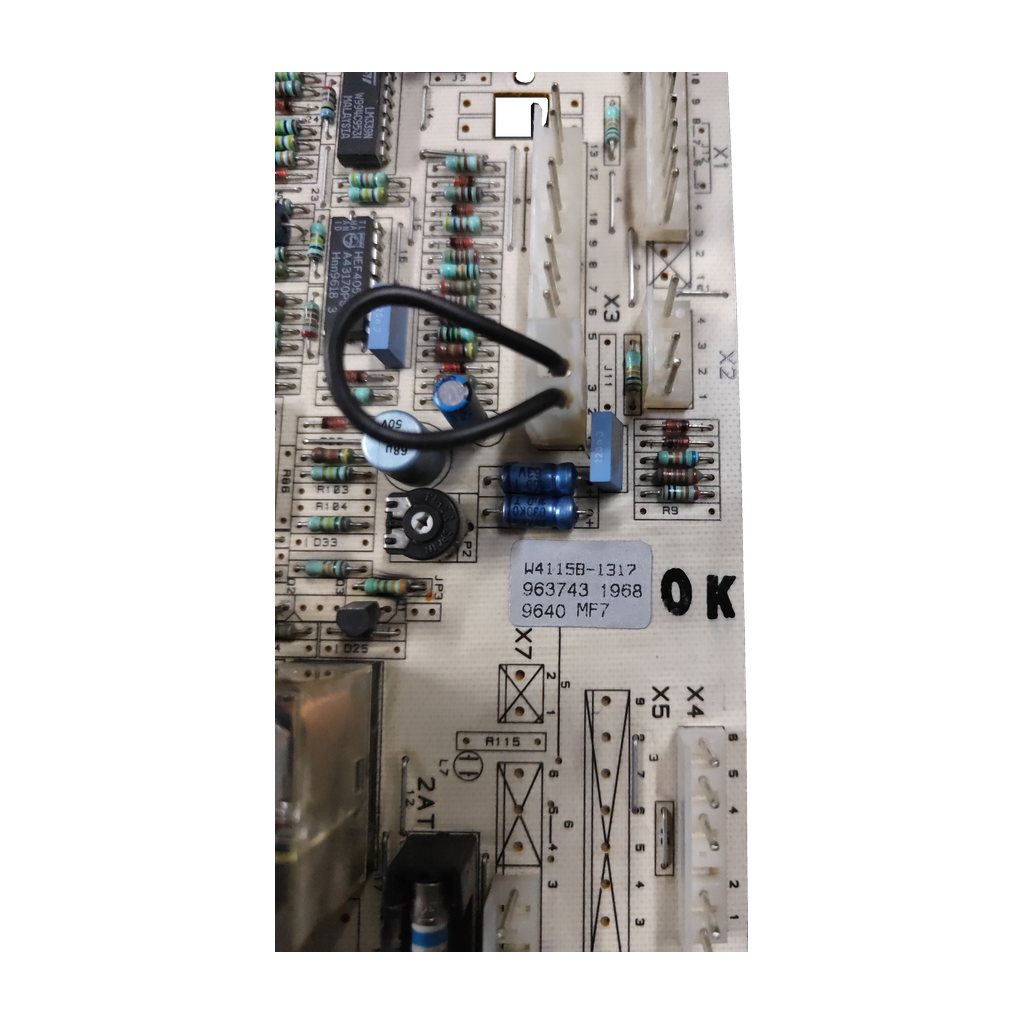

Busca en la placa la designación W4115B-1317 (a veces escrita W4115B1317) y el código de circuito 45005977-001, revisión 02.
Compara los marcados 963743 1968 y 9640 MF7, la serigrafía 2AT junto al fusible y el transformador SEMAR 31101007 (código 45006113-001).
No la confundas con la W4115B1325 (kit VMF7M1 del catálogo Ferroli): dos tiendas unen la 1317 al mismo código 39803410 que el catálogo y Antonelli dan con la 1325; compara la terminación exacta.
Comprueba en la placa de características que tu caldera es una Ferroli Master atmosférica, la que nuestro taller ha confirmado.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características.

Códigos de esta pieza

W4115B-1317	Designación Honeywell de la placa (también W4115B1317 o W4115B 1317)
45005977-001	Código del circuito (PCB), revisión 02 · también 45005977001
45006113-001	Código marcado en el transformador SEMAR 31101007
31101007	Transformador SEMAR montado en la placa
963743 1968	Marcado en la etiqueta de la placa
9640 MF7	Marcado en la etiqueta de la placa
39803410	Por confirmar: código Ferroli de la placa VMF7B según 2 tiendas italianas
38316700	Por confirmar: código Ferroli anterior («ex») del 39803410 según esas tiendas

No la confundas con

W4115B1325Placa Honeywell VMF7 / kit VMF7M1 con el mismo código Ferroli 39803410 en el catálogo Ferroli y en Antonelli (NE Fluss) · Otra terminación (1325, no 1317): comparten código 39803410 en fuentes distintas; no las damos por intercambiables
W4115B1192Otra referencia de la serie W4115 en la tabla de Antares, que la da para «FERROLI, etc.» · Otra terminación: no es la 1317

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

FER MASTER ATMOSFERICAConfirmada por nuestro taller
FER Master Atmosférica (Ferroli)Confirmada por nuestro taller

Por confirmarPor confirmar

Ferroli Optima1 fuente con la 1317: Recirepuestos (reacondicionada, con 45005977-001). Otra tienda da el 39803410 para varios Optima
Ferroli Hawk II Combi NGSolo por el 39803410 (una tienda en línea, heatingandcateringparts.com); no cita la 1317
Ferroli NE FlussSolo por la W4115B1325 compatible con el 39803410 (Antonelli); no cita la 1317

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

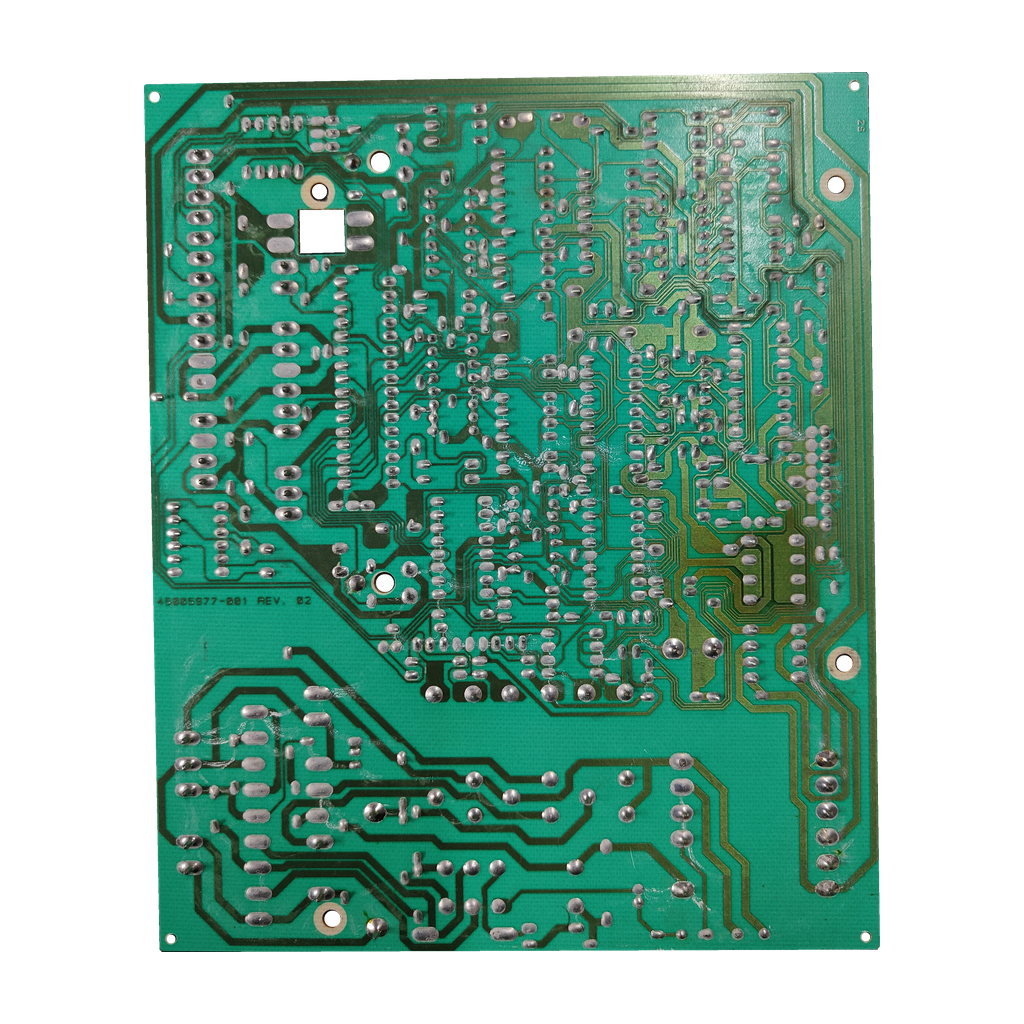

Código de PCB: 45005977-001, revisión 02
Alimentación marcada en placa: 230 V~; 50 Hz
Serigrafía junto al fusible: 2AT
Identificadores serigrafiados de conexión: X1 a X9; XF

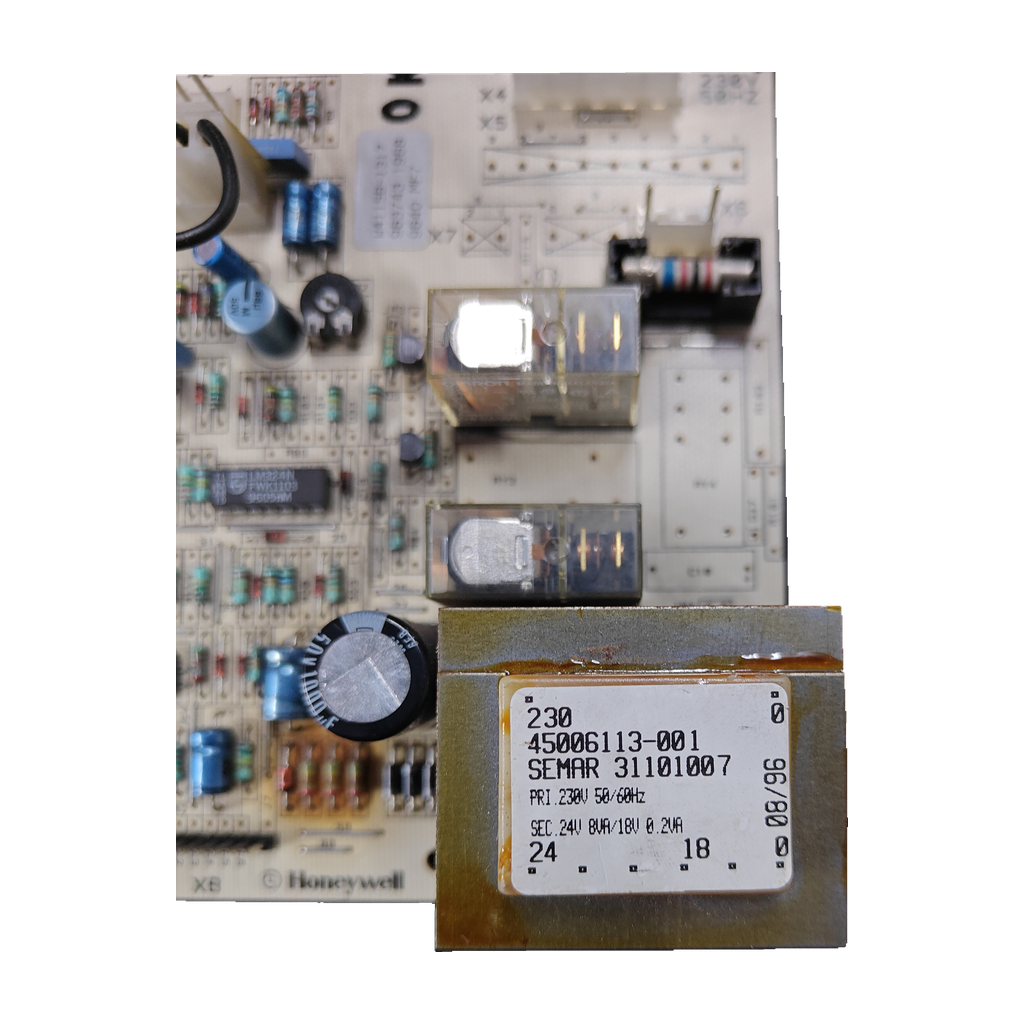

Transformador montado: SEMAR 31101007; código 45006113-001
Primario marcado del transformador: 230 V; 50/60 Hz
Secundarios marcados del transformador: 24 V, 8 VA / 18 V, 0,2 VA
Bornes marcados del transformador: 230, 0 / 24, 18, 0
Marcado adicional literal del transformador: 08/96
Tipos de circuitos integrados: Philips HEF4053BP; 2 Philips LM324N; 2 ST LM339N
Marcados adicionales en etiqueta de placa: 963743 1968; 9640 MF7

Síntomas de que puede fallar

Lo que revisa el técnico

Una tienda avisa de que un montaje incorrecto o una avería en otra pieza puede inutilizar este recambio: descarta otras causas antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible 2AT

La placa marca 2AT junto al fusible. Lee el valor escrito en el fusible de tu placa antes de cambiarla.

Transformador SEMAR 31101007

Marca 230 V 50/60 Hz en el primario y 24 V 8 VA / 18 V 0,2 VA en los secundarios. Compara el tuyo.

Monta con un técnico

La placa marca 230 V~; 50 Hz. Debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Honeywell W4115B-1317?

Busca en la placa la designación W4115B-1317 y el código de circuito 45005977-001, revisión 02. Compara además los marcados 963743 1968 y 9640 MF7, la serigrafía 2AT junto al fusible y el transformador SEMAR 31101007 con el código 45006113-001. Una tienda (Recirepuestos) une W4115B-1317 con 45005977-001.

¿Sirve para mi Ferroli Master atmosférica?

Sí. Nuestro taller ha confirmado esta placa para la Ferroli Master atmosférica. Ninguna de las fuentes externas que hemos podido leer liga esta placa con la Master ni trae un despiece con este código. Hay catálogos Ferroli 2026 que no hemos podido abrir. Compara los marcados de tu placa con los de esta.

¿Sirve para la Ferroli Optima u otras calderas Ferroli?

No lo podemos asegurar. Recirepuestos la lista para la Ferroli Optima como placa reacondicionada: es 1 fuente, por confirmar. Una tienda en línea (heatingandcateringparts.com) da el 39803410, no la 1317, para Hawk II y 7 Optima; Antonelli da la W4115B1325, compatible con el 39803410, para la NE Fluss. Para otra caldera, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llama al 919 931 595.

¿Qué son el 39803410 y el 38316700 que aparecen en las tiendas?

Riccio titula su ficha «SCHEDA ELETTRONICA VMF7B W4115B1317 39803410 (ex 38316700)» y Tecno Frasca «Ferroli scheda elettronica vmf7b w4115b1317 39803410 ex 38316700»: el 39803410 sería el código Ferroli de la placa y el 38316700 el anterior. El catálogo Ferroli da el 39803410 con la W4115B1325 (kit VMF7M1), no con la 1317. Por eso queda por confirmar.

¿Es lo mismo la W4115B-1317 que la W4115B1325?

Comparten el código Ferroli 39803410, pero en fuentes distintas. El catálogo Ferroli y Antonelli (para la NE Fluss) dan la W4115B1325 con el 39803410 y Antares la lista como compatible con Ferroli; ninguno cita la 1317. Tecno Frasca y Riccio unen la 1317 al 39803410. No las damos por intercambiables: compara la terminación de tu placa.

¿Qué significan W4115B-1317, 45005977-001 y 45006113-001?

W4115B-1317 es la designación Honeywell de la placa; la serie W4115 tiene otras terminaciones, como 1325 o 1192. 45005977-001 es el código del circuito impreso (revisión 02) y 45006113-001 el marcado de su transformador SEMAR 31101007.

¿Quién debe montarla y qué conviene revisar antes?

Un técnico cualificado: la placa marca 230 V~; 50 Hz. Antes de tocarla, corta la alimentación. Recirepuestos avisa de que un montaje incorrecto, o una avería en otra pieza, puede inutilizar este recambio.

Cómo hemos verificado esta ficha

Honeywell W4115B-1317

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Dos tiendas italianas unen la W4115B-1317 con la placa Ferroli VMF7B (39803410) y Recirepuestos con la Ferroli Optima, pero el catálogo Ferroli da el 39803410 con la W4115B1325. Master atmosférica confirmada por nuestro taller.

Fuentes consultadas

Catálogo de recambios Ferroli (PDF alojado en cremtermica.it; editor no identificado)Kit VMF7M1 W4115B1325 con FER39803410: otra terminación, no la 1317
Tecno Frasca: ficha de la scheda VMF7B W4115B1317 39803410Une W4115B1317 con 39803410 y VMF7B; no da calderas
TecnoRicambi Riccio: ficha de la scheda VMF7B W4115B1317Marca Ferroli, código 39803410; no da calderas
Recirepuestos: ficha de la placa Ferroli Optima W4115B-1317 (reacondicionada)Une W4115B-1317 con 45005977-001 y la Ferroli Optima
Antonelli Ricambi: scheda VMF7 W4115B1325 compatible con 39803410Otra terminación (1325); la usa en la Ferroli NE Fluss
Antares: cajas de encendido y control Honeywell serie W4115Lista W4115B1325 «Compatible FERROLI»
Heating and Catering Parts: placa Ferroli 39803410 (Hawk II / Optima)39803410 para Hawk II y 7 Optima; no cita la 1317

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Ferroli; las marcas se citan para indicar compatibilidad.
