Placa electrónica 7530317_01A · FW 341-03 para Manaut Mitocondens Plus 24

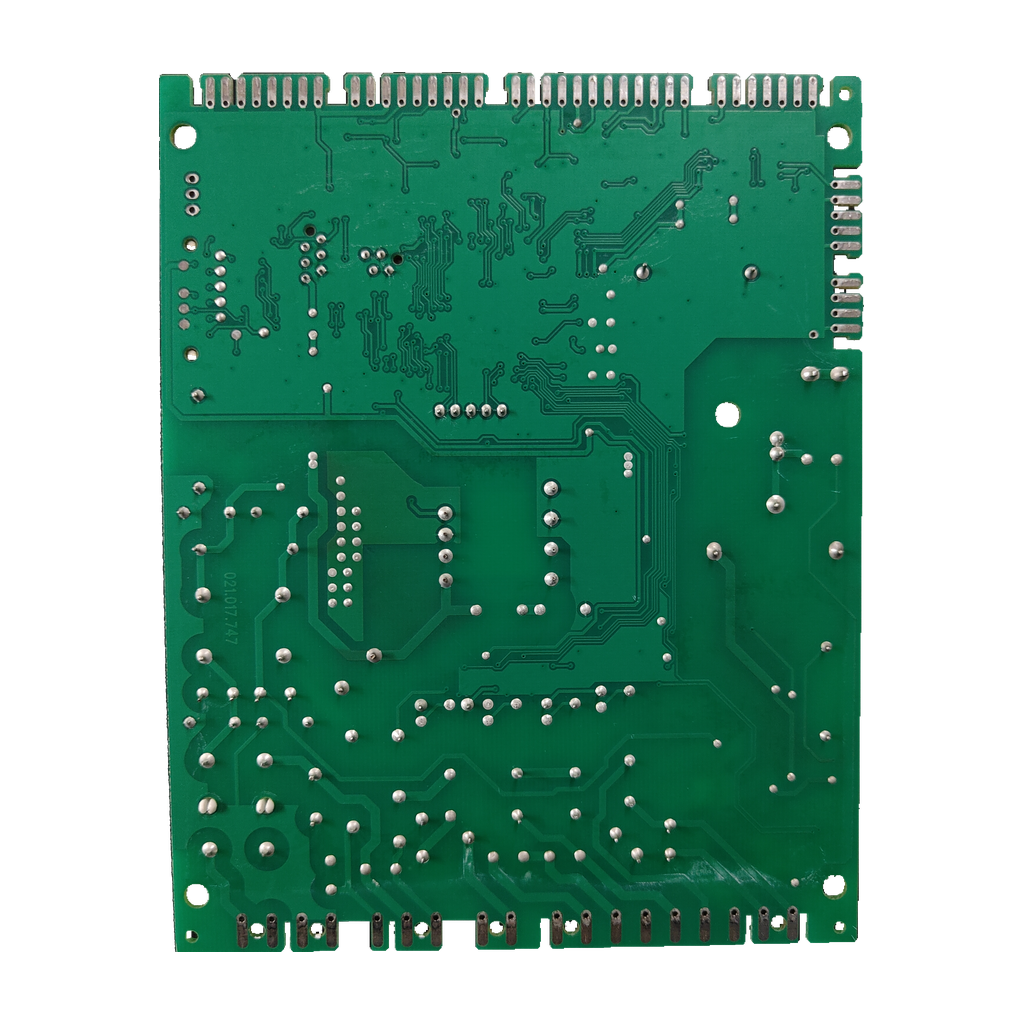

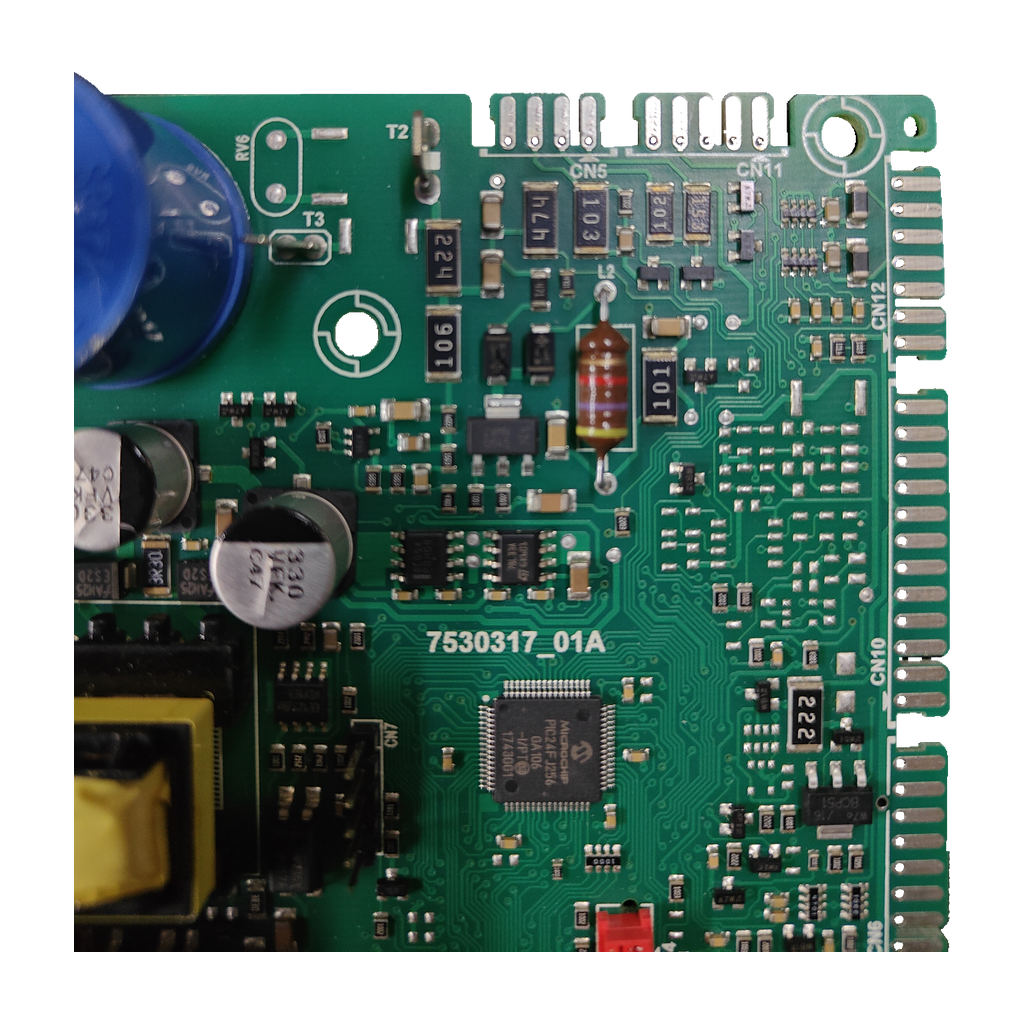

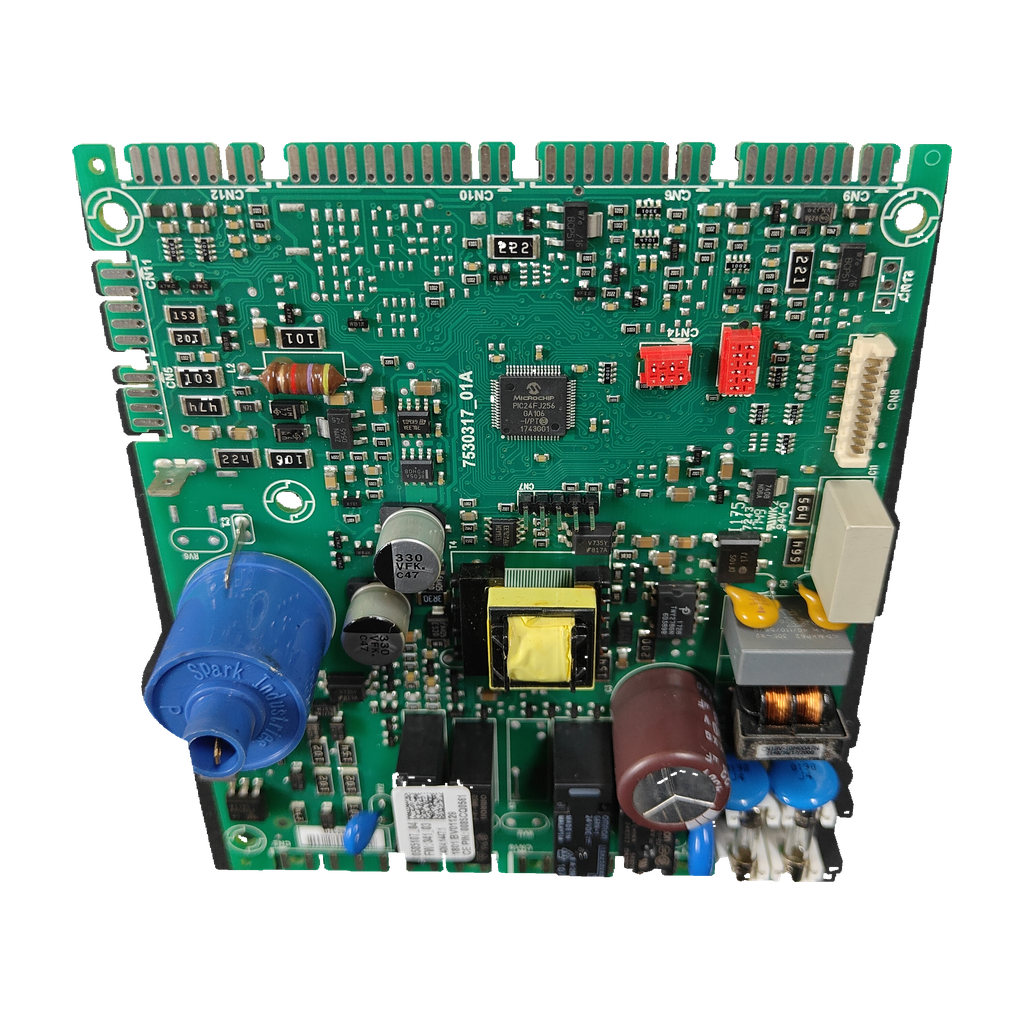

Es una placa electrónica con el marcado de circuito 7530317_01A (94V-0) y la etiqueta FW 341-03. Lleva un circuito integrado Microchip PIC24FJ256GA106-I/PT, un relé OMRON G5RL-1 (bobina 24 VDC) y los conectores CN11, CN12, CN14 y CN16.

Sí. Nuestro taller ha confirmado esta placa para la Manaut Mitocondens Plus 24, que el fabricante escribe Myto Condens PLUS 24. Ninguna fuente externa abierta cita el código 7530317_01A: ni los manuales y catálogos de texto de Manaut ni la lista oficial de recambios de Biasi (RinNova Cond Plus M260V.2025 SM, 10/2017). Sus despieces son imágenes que no se han podido leer, así que no podemos descartar que aparezca ni darte una referencia de catálogo: compara los marcados de tu placa con los de esta.

Para esas calderas no tenemos confirmación del taller ni una fuente externa que una 7530317_01A con ellas, así que no la damos por válida sin comprobarlo. Las tiendas dan otro código, BI2445100, para la Myto Condens PLUS 24/30/35, las Biasi RinNova Cond Plus 25/30/35, Inovia Cond Plus 25S y 35S y Advance 25C a 35C. e-recambios da además el Savio 024.45.1000 para la PLUS 24 y las Inovia 25S y 35S. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características, o llámanos al 919 931 595.

No lo sabemos. Varias tiendas (hemos leído siete) dan la BI2445100, código Biasi Savio, para la Myto Condens PLUS 24 (cuatro la llaman placa principal); e-recambios la une con 024.45.1000 y Remle y Murcia Electrónica con la referencia Manaut 288.90.1910. Ninguna cita 7530317_01A ni FW 341. El catálogo oficial de la PLUS dice que su código de repuesto es esquema más posición y Biasi tiene un esquema BI2445 de partes eléctricas, pero no está confirmado que BI2445100 sea ese esquema con la posición 100. No la damos como equivalente.

7530317_01A es el marcado del circuito impreso y la referencia de esta pieza en nuestro taller. FW 341-03 es la etiqueta de la unidad: ninguna fuente abierta explica qué indica ni qué cambia con el sufijo -03. PIC24FJ256GA106-I/PT es el circuito integrado Microchip de la placa, no un código de la placa: Microchip describe el PIC24FJ256GA106 como microcontrolador de 16 bits con 256 KB de memoria flash.

El manual oficial de la Myto Condens PLUS 24/30/35 indica que al sustituir la tarjeta de control hay que configurarla para el tipo de caldera exacto, y nombra el tipo de gas en el parámetro Pr 04. El manual de la Myto Condens 24/35 de Manaut (variante sin PLUS, no confirmada para esta placa) indica que es imprescindible cubrir la tabla de la figura 9.24. No consta que esta placa sea esa tarjeta de control: que lo compruebe el técnico que la monte.

Un técnico cualificado. Es una placa electrónica de una caldera de gas, conectada a la red eléctrica y con un relé de 24 VDC. Antes de tocar nada hay que cortar la alimentación eléctrica y cerrar el gas.
