Placa electrónica Manaut GME 24 · 746.1102.00 · S.409.4: Pieza e identificador ampliado

Placa electrónica Manaut GME 24 · 746.1102.00 · S.409.4: vista 2

Fotos de esta unidad

1 / 2

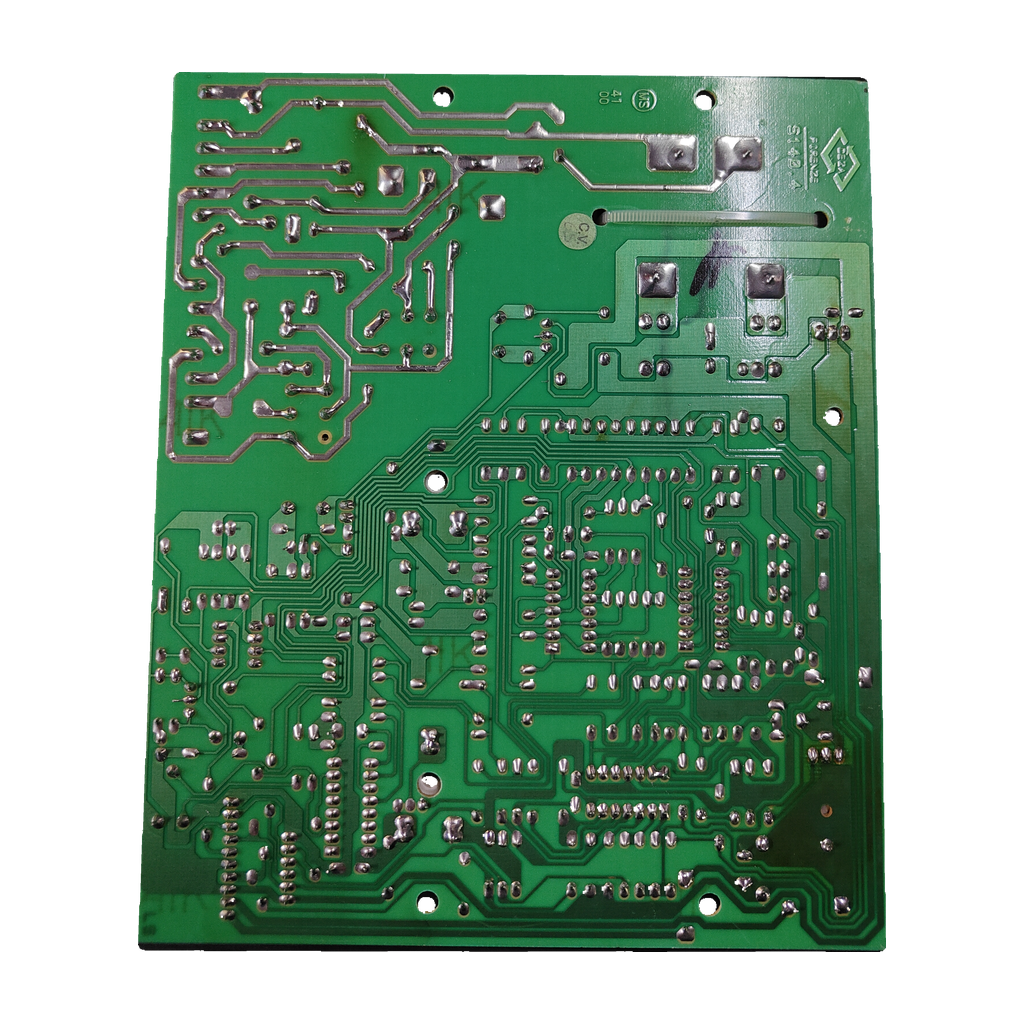

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Compatibilidad confirmada

Placa electrónica Manaut GME 24 · 746.1102.00 · S.409.4

Código del circuitoS.409.4

La 746.1102.00 (circuito S.409.4) es una placa electrónica para la caldera Manaut GME 24, confirmada por nuestro taller. Usada y revisada; lleva transformador ZETTI 817 TSF 03 y fusible F2 T1,6A.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

746.1102.00 · circuito S.409.4
Transformador ZETTI 817 TSF 03
F2 T1,6A · portafusible 5x20
Manaut GME 24

Todos los códigos de esta unidad3

Código del circuito: S.409.4
Código de la etiqueta: 746.1102.00
SKU Ecoklima: PLC330

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de la caldera Manaut GME 24 (etiqueta 746.1102.00, circuito S.409.4); lleva transformador ZETTI 817 TSF 03 y fusible F2 T1,6A.

Compruébalo en tu placa

Busca en la etiqueta de tu placa el código 746.1102.00 (también 310333 0130 y 1001 AF) y, en la cara de soldaduras, el marcaje S.409.4.
Compara el transformador (ZETTI 817 TSF 03 y N2712000) y el fusible F2: T1,6A en portafusible de formato 5x20.
Comprueba en la placa de características que tu caldera es exactamente una Manaut GME 24: los códigos marcados no acreditan otras variantes.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

746.1102.00	Referencia de la placa, confirmada por nuestro taller; también código principal de la etiqueta
S.409.4	Código del circuito, marcado en la cara de soldaduras
310333 0130	Segundo código de la etiqueta de la placa (también 3103330130)
1001 AF	Tercer marcado de la etiqueta de la placa
ZETTI 817 TSF 03	Transformador de la placa (también ZETTI817TSF03)
N2712000	Segundo marcado del transformador

No la confundas con

309.90.0025Módulo de encendido que una tienda lista para la GME 24 · La tienda lo nombra módulo de encendido y no cita ninguno de los códigos de esta placa
309.90.0115Módulo de encendido (Mod. GMA, GME, GSE, GME 24) según una tienda · Se vende como módulo de encendido, no con los códigos 746.1102.00 ni S.409.4
BI1885101Placa electrónica para Biasi Minox3 M90.24A según una tienda alemana · Es otro código de placa: la tienda no lo cita para la GME 24 ni usa 746.1102.00 ni S.409.4

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut GME 24Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Etiqueta de placa: 746.1102.00; 310333 0130; 1001 AF
Transformador: ZETTI 817 TSF 03; N2712000

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Marcados de esta unidad

Fusible F2: T1,6A
Portafusible F2: FUSE 5X20

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible F2

La placa lleva un fusible F2 T1,6A en portafusible de 5x20. Comprueba el de tu placa antes de dar por mala la electrónica.

Monta con un técnico

Debe instalarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo reconozco la placa 746.1102.00 / S.409.4?

La etiqueta de la placa lleva 746.1102.00, 310333 0130 y 1001 AF. En la cara de soldaduras está marcado S.409.4, y el transformador lleva ZETTI 817 TSF 03 y N2712000. 3103330130 es 310333 0130 sin espacio.

¿Sirve para mi Manaut GME 24?

Sí. Nuestro taller ha confirmado esta placa para la Manaut GME 24. Los listados y tiendas públicos que hemos revisado de esa caldera no recogen el código de la placa, así que la confirmación es la de nuestro taller. Compara igualmente 746.1102.00 y S.409.4 con los de tu placa.

¿Sirve para otras calderas Manaut?

Solo tenemos confirmada la GME 24. Para otro modelo no podemos afirmarlo: compara 746.1102.00 y S.409.4 con tu placa y envíanos desde Contacto una foto de su etiqueta y de la placa de características de la caldera, o llámanos al 919 931 595.

¿Qué significan 746.1102.00, S.409.4 y 310333 0130?

746.1102.00 es la referencia de la placa, confirmada por nuestro taller; también es el código principal de su etiqueta. S.409.4 es el marcaje del circuito, en la cara de soldaduras, y 310333 0130 es el segundo código de la etiqueta. Los códigos marcados no acreditan por sí solos compatibilidad con otras variantes: confirma también el modelo de tu caldera.

¿Qué transformador y qué fusible lleva la placa?

El transformador está marcado ZETTI 817 TSF 03 y N2712000. El fusible F2 es de T1,6A y va en un portafusible de formato 5x20. Son datos útiles para comparar con tu placa antes de pedirla.

¿Se puede confundir con el módulo de encendido 309.90.0115 u otras placas Manaut?

Hay códigos Manaut cercanos que no citan los de esta placa. e-recambios.com lista como «Módulo encendido caldera» el 309.90.0025 (Mod. GME, GME 24, PRISMA 24SE) y el 309.90.0115 (Mod. GMA, GME, GSE, GME 24), sin citar los códigos de esta placa, así que no los damos por equivalentes. Una tienda alemana vende la placa BI1885101 para Biasi Minox3 M90.24A. Para la GME 24, compara 746.1102.00 y S.409.4.

¿Puedo montarla yo mismo?

No es recomendable. Debe montarla un técnico cualificado, con la caldera desconectada de la corriente.

Cómo hemos verificado esta ficha

Pieza S.409.4

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

La Manaut GME 24 y los códigos los confirma nuestro taller. Ninguna fuente externa abierta (tiendas, listados, manuales y despieces) une aún el código de la placa con la GME 24.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Manaut; la marca se cita para indicar compatibilidad.
