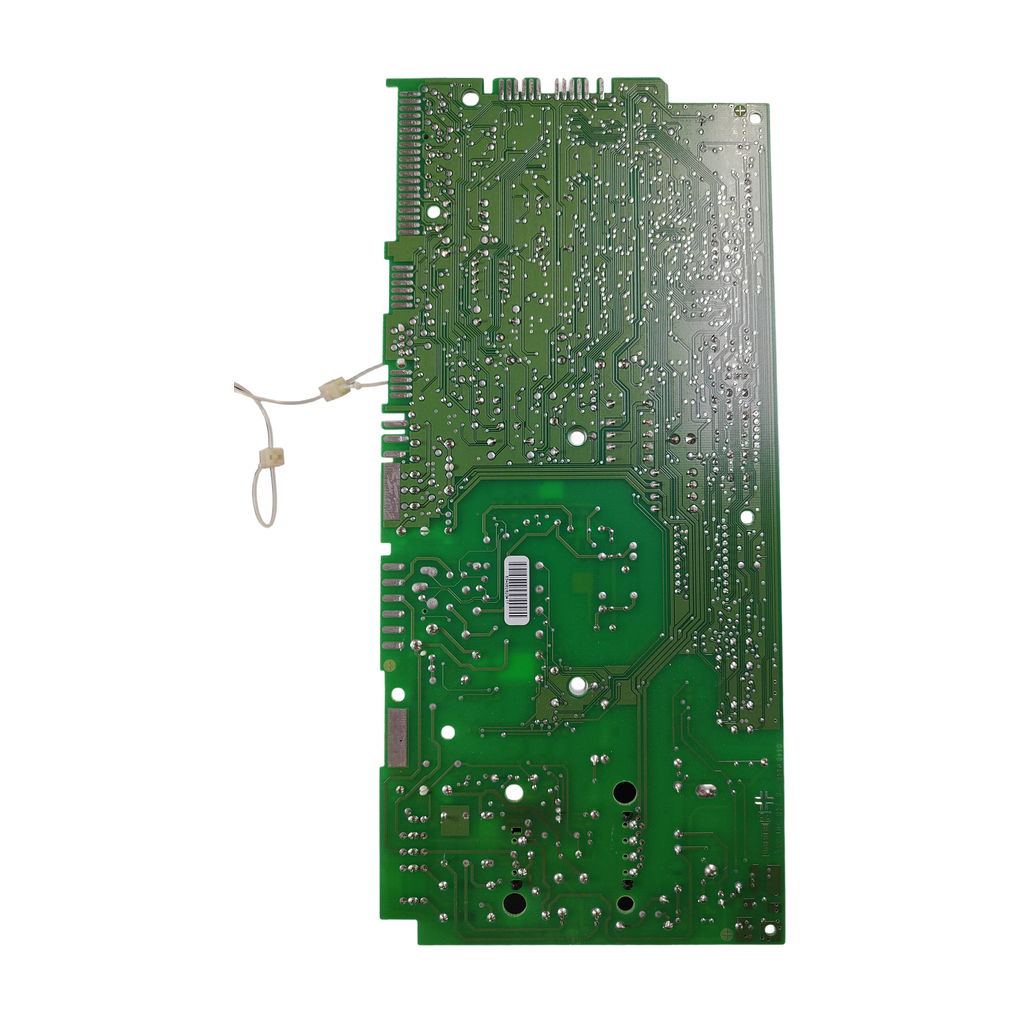

Placa electrónica Junkers HT II-3 · 8 748 301 333 para ZWC 28/32 1MFA 23

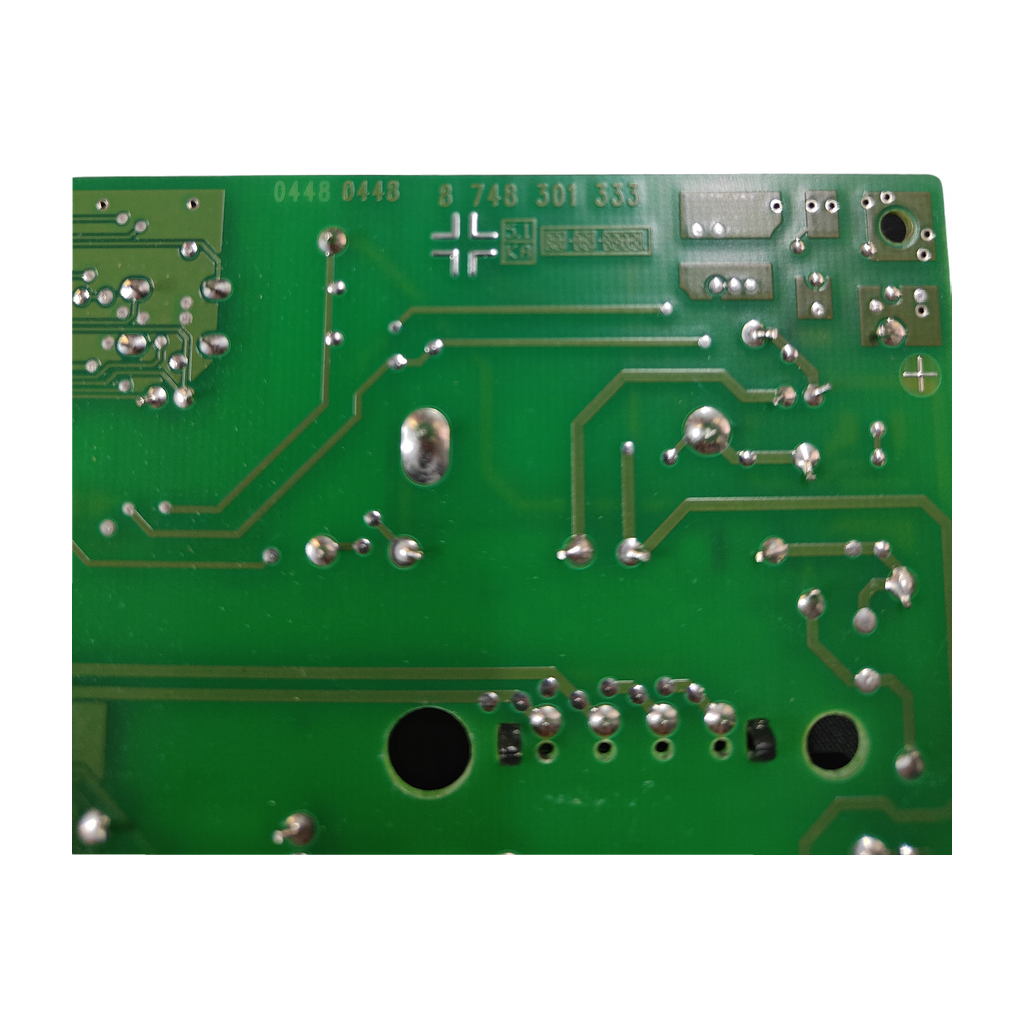

En la propia placa. Nuestra unidad lleva marcado el código 8 748 301 333 y la designación HT II-3 CA GA CC; compáralos con los de tu placa. Nuestro taller la tiene además con la referencia 8 748 300 534-C. Ninguna fuente externa leída une los dos códigos, así que compara siempre el código entero.

Sí. Nuestro taller ha confirmado esta placa para la ZWC 28/32 1MFA 23. Una tienda de recambios (Enfriatec) da además la 8 748 301 333 como compatible con la Euromaxx ZWC/ZWB 28/32, sin indicar el sufijo 1MFA 23. Si tu caldera lleva otro sufijo, compara el código de tu placa o envíanos una foto desde Contacto.

La lista oficial de recambios Junkers 6720611197 (2006/07) pone la 8 748 300 533 como placa de los sufijos 2800 y 3589 de la familia ZWC28/32-1MFA 23; la unión es por sufijo, porque la tabla no escribe el nombre completo de la caldera junto a la placa. Difiere de la 8 748 300 534-C de nuestro taller y de la 8 748 301 333 marcada aquí, y no hemos podido comprobar si es otra revisión u otra pieza. Compara el código de tu placa.

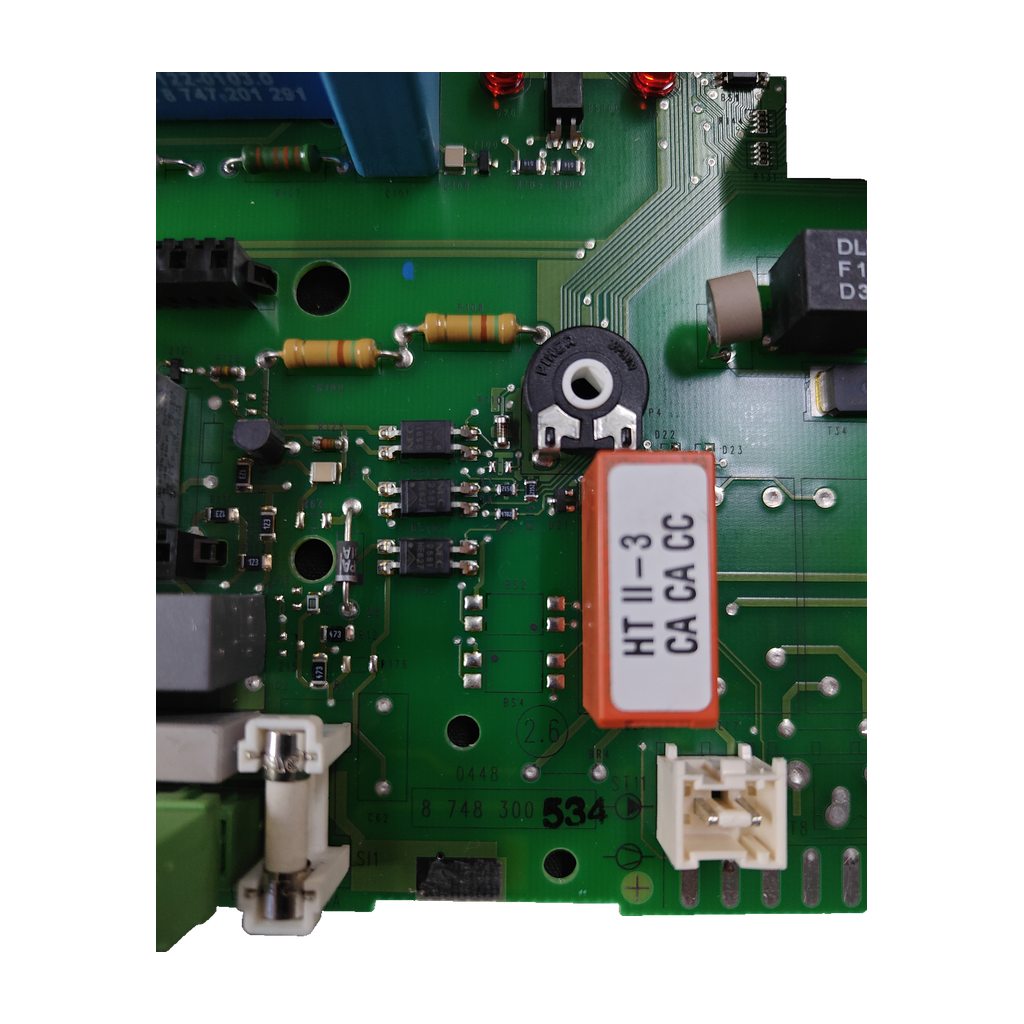

HT II-3 CA GA CC es la designación marcada en la placa; nuestro taller anota también «HT II-3 / CA CA CC» para el componente montado. Ninguna fuente leída explica sus letras. Un anuncio de terceros en kleinanzeigen.de llama «FD 612 Steuerung» al código 8748301333, pero no es una referencia contrastada del fabricante.

Nuestro taller tiene confirmada la ZWC 28/32 1MFA 23. Enfriatec la da también para la Euromaxx ZWC 24/28 y la ZWB 28/32, sin sufijo; con una sola fuente no las damos como verificadas.

Según Enfriatec, si esta placa falla la caldera puede no arrancar, bloquearse o funcionar de forma errática, con F0 (avería interna del circuito impreso). El manual oficial de Junkers para Euromaxx (series A/K, no la MFA 23) define F0 como error interno de la Heatronic y pide sustituir la placa (traducción nuestra del alemán). Ninguna tabla oficial leída con el código F0 nombra exactamente tu modelo: el manual Euromaxx es de la serie A/K, y una copia de terceros de un manual de averías Junkers menciona la ZWC 28/32-1MFA sin dejar leer el código. Que un técnico confirme el diagnóstico.

Debe montarla un técnico cualificado. El manual oficial de servicio Euromaxx de Junkers indica que las reparaciones las hace un instalador autorizado y que hay que apagar el interruptor principal antes de trabajar en el aparato. Los relés de esta placa están especificados a 12 A y 7 A / 250 VAC.
