Placa electrónica Vaillant Group PM-02 · 0020197142: Placa completa e identificador ampliado

Placa electrónica Vaillant Group PM-02 · 0020197142: vista 2

Placa electrónica Vaillant Group PM-02 · 0020197142: vista 3

Placa electrónica Vaillant Group PM-02 · 0020197142: vista 4

Fotos de esta unidad

1 / 4

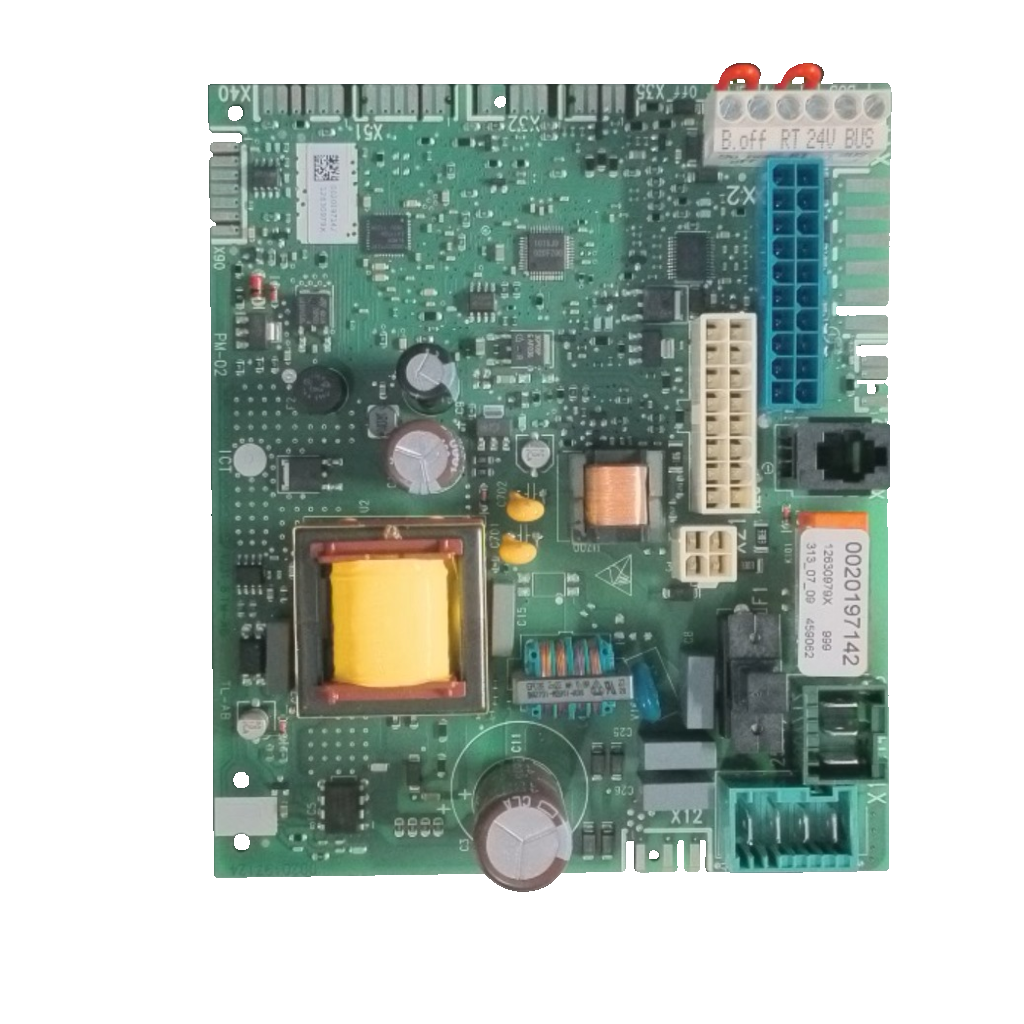

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Compatibilidad por confirmar

Placa electrónica Vaillant Group PM-02 · 0020197142

Referencia Vaillant Group0020197142

La 0020197142 (serigrafía PM-02) es una placa electrónica de control de Vaillant Group. Tiendas italianas la señalan para 13 modelos Hermann Saunier Duval (Micra 4, Spazio 4, Thematek…), sin confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 0020197142
Serigrafía PM-02
Borna B.off RT 24V BUS
13 modelos (por confirmar)

Todos los códigos de esta unidad3

Referencia Vaillant Group: 0020197142
Código del circuito: PM-02
SKU Ecoklima: PLC-VLL286X

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de control de la caldera. Esta unidad lleva una borna marcada «B.off RT 24V BUS».

Compruébalo en tu placa

Busca en la placa el código 0020197142 (o 0020 197142, 20197142) y la serigrafía PM-02. Esta unidad añade B99, 313_07_09, 459062 y la borna «B.off RT 24V BUS».
Compara el código completo, no solo PM-02: otras placas Vaillant llevan esa serigrafía con otros códigos (0020139819, 0020080512, 0020045430).
Mira el modelo de tu caldera en su placa de características y compáralo con los de esta ficha, aún sin confirmar por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te atendemos.

Códigos de esta pieza

0020197142	Código impreso en la placa (Vaillant Group); las tiendas la dan como Hermann Saunier Duval, Vaillant y Protherm
PM-02	Serigrafía de la placa (otras placas Vaillant también la llevan)
B99 · 313_07_09 · 459062	Códigos de etiqueta de la unidad
0010047388	Código de venta Hermann Saunier Duval (tiendas italianas)
0020273088	Código anterior de la 0010047388 (tiendas italianas)
0020195573	Otro código anterior de la 0010047388 (Microparax)
0010047387	Código de venta Vaillant (Antonelli y Sercatec)
0020250320	Código anterior de la 0010047387 (Antonelli; también 0020273086)
12215212R · 4024 5422 C	Impresos con 0020197142 según Antonelli: 12215212R (ficha Hermann Saunier Duval) y 4024 5422 C (ficha Vaillant)

No la confundas con

0020139819Placa Vaillant V053_Q TM-AQ · Misma serigrafía PM-02, otro código
0020080512Placa Vaillant V132_K1 TM-K1 · Misma serigrafía PM-02, otro código
0020045430Placa Vaillant TM-AG V132_G (foro) · Misma serigrafía PM-02, otro código

Calderas en las que va

10 anotadas · sin verificar

Solo damos una caldera por confirmada con nuestro taller, con el despiece oficial o con 3 fuentes independientes. Mientras tanto, compara los códigos de tu pieza o pregúntanos.

Por confirmarPor confirmar

Hermann Saunier Duval Micra 4 Condensing 12 SB-A, 25-A, 26 SB-A, 30 SB-A y 30-A3 tiendas italianas y Antonelli con la misma lista; copia no comprobada
Hermann Saunier Duval Semiatek 4 Condensing 25-A y 30-AMismas 4 tiendas; copia no comprobada
Hermann Saunier Duval Spazio 4 y SpazioZero 4 Condensing 26 SB-A (H) y 26-A (H)Mismas 4 tiendas; copia no comprobada
Hermann Saunier Duval Thematek Condensing 25-AMismas 4 tiendas; copia no comprobada
Hermann Saunier Duval Combitek Condensing 25-AMismas 4 tiendas; copia no comprobada
Vaillant ecoTEC pure VMW 236/7-2 (H-ES)Openclima (solo título) y Sercatec (posible copia)
Vaillant ecoTEC pure VMW 246/7-2, ecoBALKON plus y ecoINWALL plus VM/VMW 266/2-5 B / I1 origen: Antonelli (Sercatec, lista casi igual: probable copia)
Vaillant VMW 256/6-3 y VMW 306/6-31 origen: Antonelli (Sercatec, lista casi igual: probable copia)
Protherm Lynx Condens 18/25/30 MKV-A, 25/30 MKO-A, 25-A, 30-A y 35-A35-A: solo Teploport. Resto: Teploport y Piktherm; Kotelpro, solo la serie
Protherm Gepard Condens 18/25/30 MKV-A, 25 MKO-A y 12 MKO-ATeploport con modelos; Piktherm y Kotelpro, serie

No sirve para

Hermann Saunier Duval Micra 4 E SELleva otra placa principal: 0020200395 (tienda italiana)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Borna señal: B.off RT 24V BUS

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Marca indicada: Vaillant Group

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Lo monta un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué significan sus marcados?

El código 0020197142 va impreso en la placa; la serigrafía es PM-02. Esta unidad lleva además B99, 313_07_09 y 459062 en la etiqueta y la borna «B.off RT 24V BUS»; de esos tres códigos no tenemos su significado. Nuestro inventario la da como Vaillant Group; las tiendas, como Hermann Saunier Duval, Vaillant o Protherm.

¿Sirve para mi Micra 4 Condensing u otra Hermann Saunier Duval?

Nuestro taller aún no ha confirmado ninguna caldera para esta placa. Tres tiendas italianas y Antonelli dan la 0020197142 con la misma lista de 13 modelos Hermann Saunier Duval (Micra 4, Semiatek 4, Spazio 4, SpazioZero 4, Thematek y Combitek Condensing); no se ha comprobado si copian un catálogo común, así que los orígenes independientes no están establecidos. Una la da válida solo tras comprobar la matrícula; no hemos encontrado ningún despiece oficial que la cite. Envíanos desde Contacto una foto de su etiqueta y de la placa de tu caldera, o llama al 919 931 595.

¿La Micra 4 E SE lleva esta misma placa?

Ninguna de las fuentes consultadas lo dice. Una tienda italiana le asigna a la Micra 4 E SE otra placa principal, la 0020200395; las fuentes de esta ficha hablan de la Micra 4 Condensing. Comprueba el modelo exacto en la placa de características.

¿Qué diferencia hay entre 0020197142, 0010047388 y 0010047387?

0020197142 es el código impreso. 0010047388 es el código de venta Hermann Saunier Duval (antes 0020273088; Microparax añade 0020195573); 0010047387, el de Vaillant (antes 0020250320 y 0020273086). Antonelli vende ambas con 0020197142 impreso y otra referencia distinta (12215212R y 4024 5422 C).

¿Sirve para una Vaillant ecoTEC pure o una Protherm Lynx Condens?

Ninguna confirmada por nuestro taller. VMW 236/7-2: Openclima (solo título) y Sercatec, posible copia. VMW 246/7-2, 256/6-3, 306/6-3, ecoBALKON y ecoINWALL plus: Antonelli, con Sercatec repitiendo su lista. Protherm Lynx y Gepard Condens: Teploport, Piktherm y Kotelpro (solo la serie). Un foro ruso publica el volcado de la placa de una Lynx Condens 25 MKO con este código.

¿Todas las placas con serigrafía PM-02 son iguales?

No. PM-02 aparece en otras placas Vaillant con otros códigos: 0020139819 (V053_Q TM-AQ), 0020080512 (V132_K1 TM-K1) y 0020045430 (V132_G TM-AG, en un foro). Esta unidad es la 0020197142: pide siempre el código completo.

¿Quién debe montarla?

Un técnico cualificado: la placa controla la caldera; no es una pieza para montar por cuenta propia.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Pieza PM-02

3 de 3 fuentes independientes para la compatibilidad

Identidad: Antonelli, Openclima y Teploport unen 0020197142 con una placa de control, pero con marca distinta (Hermann Saunier Duval, Vaillant, Protherm). Los 13 modelos Hermann Saunier Duval repiten la misma lista en 4 tiendas (copia no comprobada). Sin despiece oficial.

Fuentes consultadas

Faustoricambi: placa Hermann Saunier Duval 001004738813 modelos; 0010047388
Antonelli: placa Hermann Saunier Duval 0020273088 (0020197142)13 modelos; impreso 12215212R
Ricambipercaldaie: scheda 002019714213 modelos, con control de matrícula
Microparax: scheda 002019714213 modelos; ex 0020195573
Sercatec: tarjeta Vaillant 0010047387ecoTEC pure, ecoBALKON, ecoINWALL
Openclima: placa Vaillant - Hermann 0020197142VMW 236/7-2 (H-ES), solo cabecera
Teploport: placa Protherm 0020197142Lynx Condens y Gepard Condens
Antonelli: placa Vaillant 0010047387 (0020197142)Ex 0020250320; impreso 4024 5422 C

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant Group, Hermann Saunier Duval, Vaillant ni Protherm; las marcas se citan para indicar compatibilidad.
