Placa electrónica Chaffoteaux et Maury 1010097-F · STE-96-47-1010047T 2 para Sime 2.23 E FF: Pieza e identificador ampliado

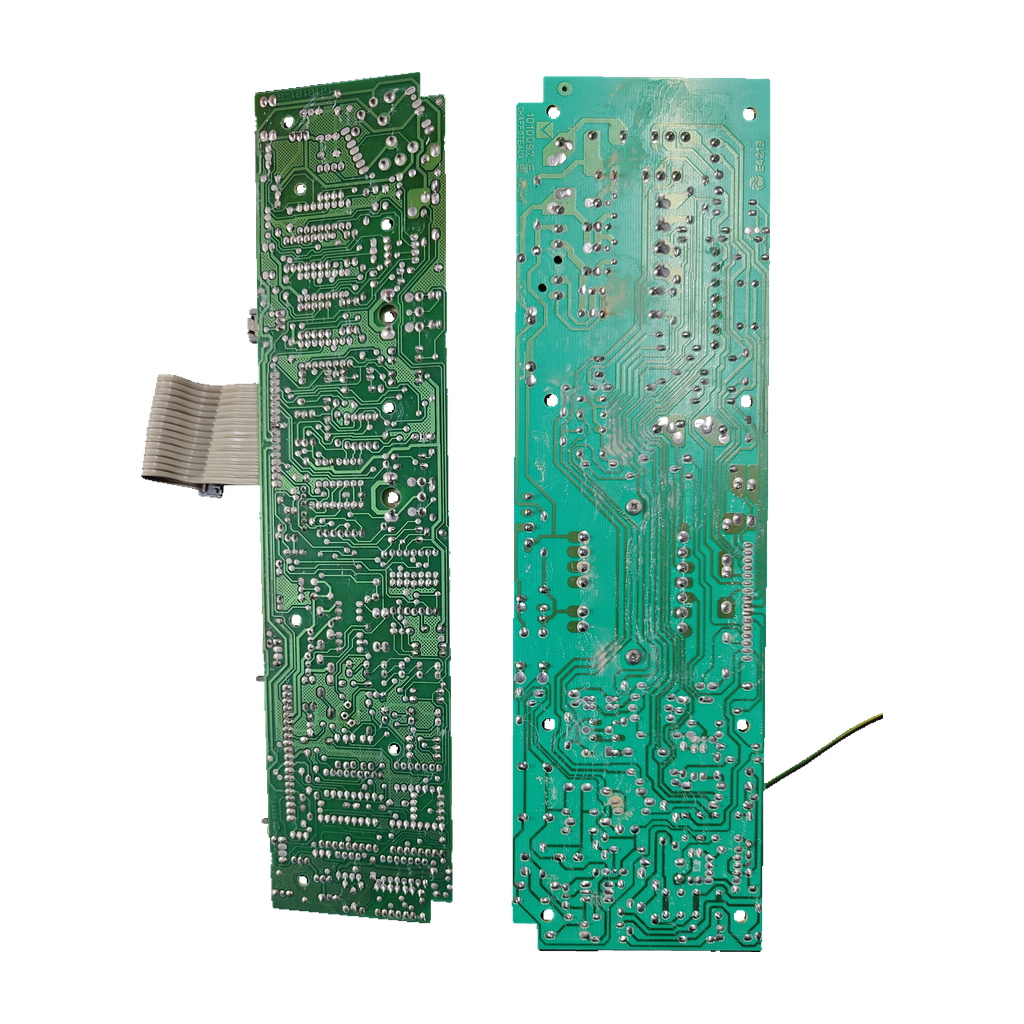

Placa electrónica Chaffoteaux et Maury 1010097-F · STE-96-47-1010047T 2 para Sime 2.23 E FF: vista 2
Placa electrónica Chaffoteaux et Maury 1010097-F · STE-96-47-1010047T 2 para Sime 2.23 E FF: vista 3
Chaffoteaux et MauryFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ChaffoteauxCompatibilidad confirmada

Placa electrónica Chaffoteaux et Maury 1010097-F · STE-96-47-1010047T 2 para Sime 2.23 E FF

Código del circuito1010097-F

La 1010097-F es una placa electrónica Chaffoteaux et Maury (etiqueta STE-96-47-1010047T 2) confirmada por nuestro taller para la caldera Sime 2.23 E FF. Una tienda la relaciona con la referencia Chaffoteaux 61010592. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • PCB 1010097-F
  • Etiqueta STE-96-47-1010047T 2
  • Fusibles T2A + T1.25A
  • Sime 2.23 E FF (taller)
Todos los códigos de esta unidad2
Código del circuito
1010097-F
SKU Ecoklima
PLC370

Solo una tienda une 1010097-F con la 61010592; otra la muestra en su ficha sin decir qué es. La primera da también E421E, pero la misma tienda lo asigna también a una placa Cointra: no se toma como código de esta placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica. Una tienda la une con la 61010592, que otras tiendas llaman circuito impreso de potencia Chaffoteaux. Esta unidad lleva dos fusibles (F1 T2A y F2 T1.25A) y un transformador de marca myrra.

Compruébalo en tu placa

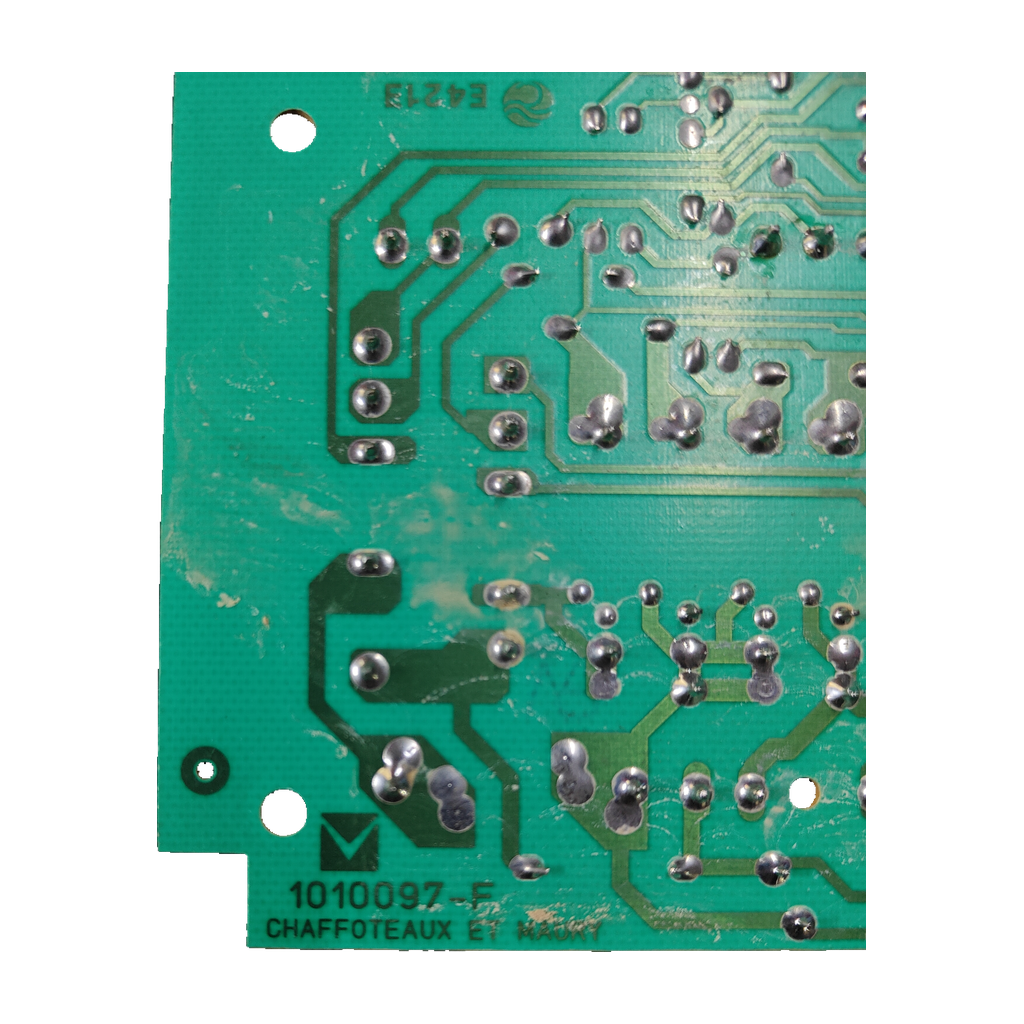

  1. Busca en la cara de soldaduras el marcado 1010097-F y, en la placa verde, la etiqueta STE-96-47-1010047T 2. Compáralos con los de tu placa.
  2. Comprueba el marcaje E4213 y el código de la placa de potencia A3497E07P03R00P9751S. Los conectores van serigrafiados SURCH, VMC, TTB, THERMOSTAT y ACC.
  3. No la confundas con la placa de regulación 61010047 ni con el marcado 1010097-H: fíjate en las letras y cifras finales.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
1010097-FMarcado del circuito en la cara de soldaduras (también escrito 1010097F, 1010097 F o 1010097)
STE-96-47-1010047T 2Etiqueta adherida a la placa verde (también STE-96-47-1010047T2 o 1010047T)
A3497E07P03R00P9751SCódigo de la placa de potencia (también leído A3497EO7PO3ROOP9751S)
E4213Marcaje adicional impreso en la PCB
61010592Referencia Chaffoteaux (circuito impreso de potencia); solo una tienda la une a 1010097-F
No la confundas con
  • 61010047Placa de regulación Chaffoteaux para Nectra, Elexia y Centora, según una tienda · Para esa tienda es otra pieza: vende la 61010592 como placa de potencia. Esta unidad se marca 1010097-F y su etiqueta dice 1010047T, parecido pero no igual.
  • 1010097-HMarcado de otra placa Chaffoteaux et Maury, con otra letra final · Una página de reparación la trata como pieza aparte y no cita 1010097-F. No sabemos si es de la misma familia: compara la letra final.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Sime 2.23 E FFConfirmada por nuestro taller
Por confirmarPor confirmar
  • Chaffoteaux Calydra 23 CF61010592 en 6 tiendas
  • Chaffoteaux Calydra 28 FF61010592 en 6 tiendas
  • Chaffoteaux Calydra 28 CF61010592 en 4 tiendas
  • Chaffoteaux Calydra 23 FF61010592 en 2 tiendas
  • Chaffoteaux Elexia 2.23 CF61010592 en 5 tiendas; electrostandard: también la 61010047
  • Chaffoteaux Elexia II 2.23 VMC61010592 en 5 tiendas
  • Chaffoteaux Elexia 2.23 VMC61010592 en 2 tiendas; electrostandard: también la 61010047
  • Chaffoteaux Elexia 2.23 FF61010592 en 2 tiendas; electrostandard: también la 61010047
  • Chaffoteaux Hyxia 23 CF61010592 en 4 tiendas
  • Chaffoteaux SIAM 2.23 E FF N61010592 en 1 tienda
  • Chaffoteaux Nectra 2.23 FF61010592 en 2 tiendas; electrostandard: también la 61010047
  • Chaffoteaux Nectra 3.23 FF61010592 en 2 tiendas; electrostandard: también la 61010047; ficha polaca: 1010097-F tras este modelo, sin etiqueta
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Serigrafía de conectores
SURCH, VMC, TTB, THERMOSTAT, ACC
Fusible F1
T2A
Fusible F2
T1.25A
Marca en transformador
myrra

Síntomas de que puede fallar

Lo que revisa el técnico
No enciende o no responde al termostato

Una tienda lo cita entre las señales de fallo de la placa 61010592. Antes de cambiarla, revisa los fusibles F1 T2A y F2 T1.25A.

Reinicios o pistas quemadas

Una tienda lo cita como señal de placa dañada.

Antes de cambiar la placa

Lo que revisa el técnico
Revisa los fusibles

La placa lleva F1 T2A y F2 T1.25A. Comprueba que los de la tuya son iguales antes de darla por averiada.

Monta con un técnico

Debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué significa cada marcado?

1010097-F va en la cara de soldaduras; STE-96-47-1010047T 2 es la etiqueta de la placa verde; E4213 va impreso en la PCB; A3497E07P03R00P9751S es el código de la placa de potencia. No tenemos una fuente que explique qué significa cada uno: compáralos con los de tu placa.

¿Sirve para mi Sime 2.23 E FF?

Sí. Nuestro taller ha confirmado esta placa para la Sime 2.23 E FF. Si tu placa lleva otro marcado, envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.

¿Es lo mismo la 1010097-F que la 61010592?

Una tienda da la 61010592 como versión de electrónica y 1010097-F como otro identificador de la misma placa. Una tienda polaca muestra 1010097-F al final de su ficha del módulo 61010592 (calderas Nectra), sin decir qué es. Al menos doce tiendas más venden la 61010592 y ninguna cita la 1010097-F. La primera cita además E421E, pero esa misma tienda lo asigna también a una placa Cointra, así que no lo usamos. Está por confirmar.

¿Sirve para otras calderas Chaffoteaux como Calydra, Elexia o Hyxia?

Está por confirmar. Las tiendas dan la 61010592 para Calydra 23 CF y 28 FF (6 tiendas cada una), Elexia 2.23 CF y Elexia II 2.23 VMC (5) y Hyxia 23 CF (4), pero solo una une la 61010592 con la 1010097-F. Una de ellas lista las Elexia 2.23 y las Nectra 2.23 FF y 3.23 FF también para la placa de regulación 61010047. Envíanos una foto desde Contacto o llama al 919 931 595.

¿Se puede confundir con la 61010047 o con la 1010097-H?

Sí. Según una tienda, la 61010047 es la placa de regulación de Nectra, Elexia y Centora, y la 61010592 es la placa de potencia. La etiqueta de esta placa dice 1010047T y su marcado es 1010097-F. La 1010097-H consta en una página de reparación como otro marcado; no sabemos si es de la misma familia: fíjate en la letra final.

¿Qué síntomas se asocian a una placa como esta y qué reviso antes de cambiarla?

Una tienda de la placa 61010592 cita que la caldera no enciende o no responde al termostato, reinicios y pistas quemadas. No es una tabla oficial. Antes de cambiarla, revisa los fusibles y los conectores.

¿Quién debe montarla?

Debe montarla un técnico cualificado. Antes de pedirla, compara los marcados con los de tu placa.

Cómo hemos verificado esta ficha

Chaffoteaux et Maury 1010097-F

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Solo una tienda une 1010097-F con la 61010592, y esa misma tienda da E421E, otro de sus identificadores, también para una placa Cointra. Otra tienda muestra 1010097-F sin etiquetarlo. La Sime 2.23 E FF la confirma nuestro taller.
