919 931 595Fotos de cada unidad· revisadas en CosladaAyuda
Placa electrónica Chaffoteaux GAL2-UNI ATM FULL · 740190011304 para Pigma 25 FF: Placa completa e identificador ampliado

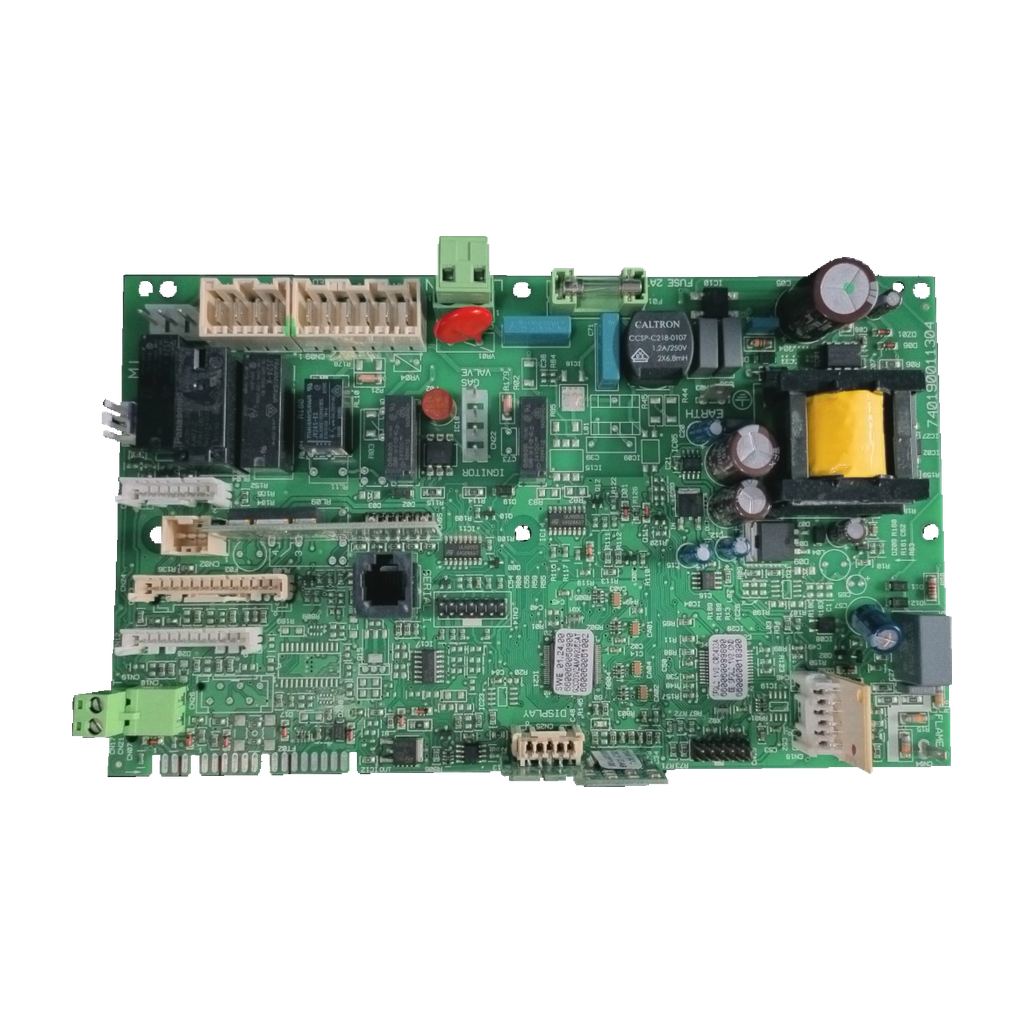

Placa electrónica Chaffoteaux GAL2-UNI ATM FULL · 740190011304 para Pigma 25 FF: vista 2

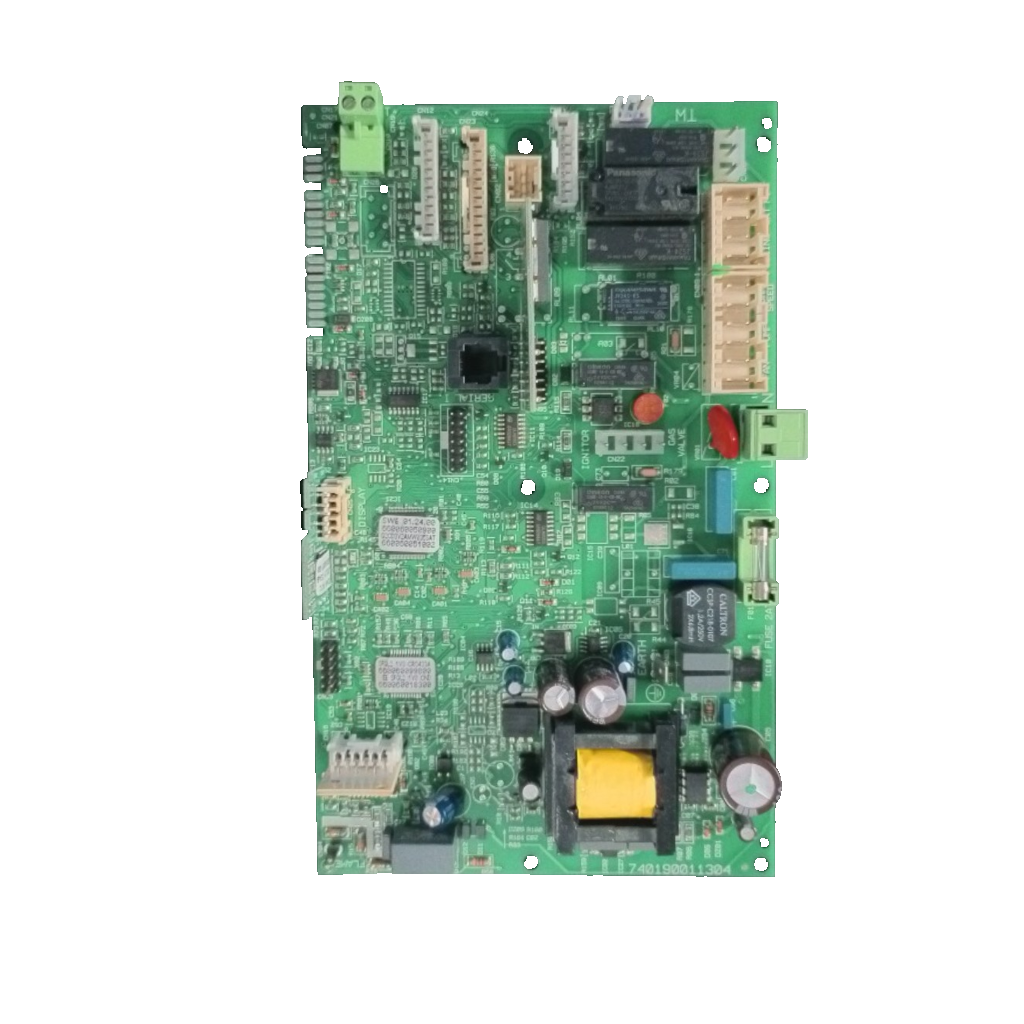

Placa electrónica Chaffoteaux GAL2-UNI ATM FULL · 740190011304 para Pigma 25 FF: vista 3

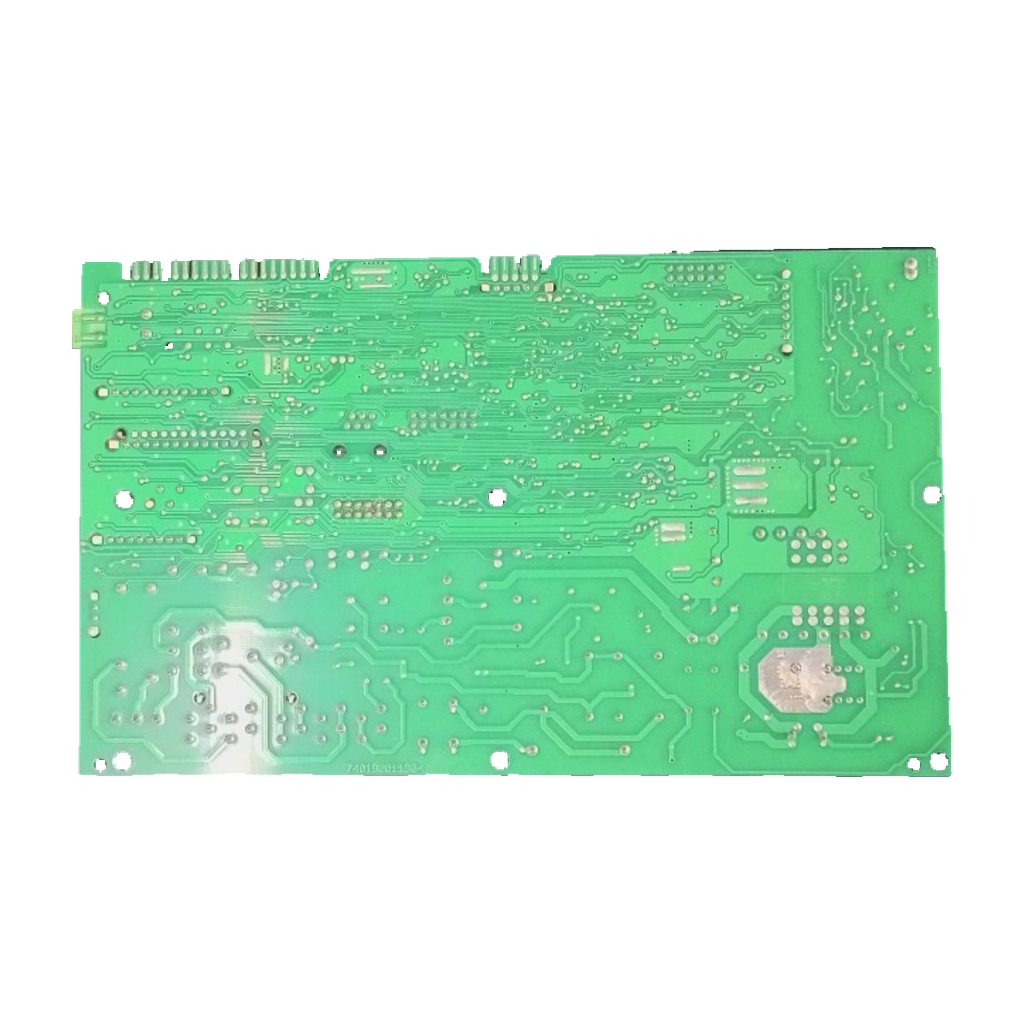

Placa electrónica Chaffoteaux GAL2-UNI ATM FULL · 740190011304 para Pigma 25 FF: vista 4
ChaffoteauxFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ChaffoteauxCompatibilidad confirmada

Placa electrónica Chaffoteaux GAL2-UNI ATM FULL · 740190011304 para Pigma 25 FF

Referencia Chaffoteaux65109313-05

La 740190011304 es la placa electrónica Chaffoteaux GAL2-UNI ATM FULL (equivale a la 65109313-05). Nuestro taller la confirma para la Pigma 25 FF; según 3 tiendas, también va en Ariston Genus 24 y 28/32/36 FF, Egis 24 FF, BS 24, AS-BIK 24 FF y Clas 24 FF; el resto, por confirmar. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Serigrafía 740190011304
  • GAL2-UNI ATM FULL
  • Equivale a 65109313-05
Todos los códigos de esta unidad4
Referencia Chaffoteaux (Ariston)
65109313-05
Código del circuito
740190011304
Modelo
GAL2-UNI ATM FULL
SKU Ecoklima
PLCHPG25X
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Controla la caldera: según nuestro taller gestiona encendido, ventilador, bomba, válvula de gas y sondas de seguridad. Se sospecha de ella ante fallos de arranque o errores 3xx, tras comprobar alimentación y periféricos.

Compruébalo en tu placa
  1. Busca la serigrafía 740190011304 impresa en el circuito de tu placa y compárala cifra a cifra.
  2. Mira también el nombre GAL2-UNI ATM FULL y el componente CALTRON CCSP-C218-0107.
  3. Si lleva 65109313-04, 65109313-05 o 65105818-01, son referencias de recambio de la misma familia: la serigrafía debe coincidir.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera para consultar disponibilidad.
Códigos de esta pieza
740190011304Serigrafía del circuito (código principal)
GAL2-UNI ATM FULLNombre de la placa; Antonelli (con «SAT») y Verrino lo unen a la 65109313-05
65109313-05Referencia de recambio equivalente; Verrino la da como código del fabricante
65109313-04Sercatec e iso-chauffe: la -05 la sustituye
65105818-01Sercatec y Ricambi Caldaie Roma: código anterior de la -05
65105816 a 65105818Códigos anteriores, según Antonelli

Calderas en las que va

11 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Chaffoteaux Pigma 25 FFConfirmada por nuestro taller · también en Ricambi Caldaie Roma
  • Pigma 30 FFConfirmada por nuestro taller
  • Alixia 24 CF/FFConfirmada por nuestro taller
  • Urbia 25/30 CF/FFConfirmada por nuestro taller
  • Talia 25/30Confirmada por nuestro taller
  • Niagara C 25/30Confirmada por nuestro taller
  • Ariston Genus 24 CF/FF, 28 FF, 32 FF y 36 FF3 tiendas: Antonelli, Ricambi Caldaie Roma y Repuestossat
  • Ariston Egis 24 FF3 tiendas: Antonelli, Ricambi Caldaie Roma y Repuestossat
  • Ariston BS 24 CF y AS-BIK 24 FF3 tiendas: Antonelli, Ricambi Caldaie Roma y Sercatec
  • Ariston BS 24 FF3 tiendas: Antonelli, Ricambi Caldaie Roma y Climando (3300285)
  • Ariston Clas 24 FF y Clas System 32 FF3 tiendas: Antonelli, Ricambi Caldaie Roma y Repuestossat
Por confirmarPor confirmar
  • Chaffoteaux Urbia 25 CF y 30 CF1 fuente: Ricambi Caldaie Roma
  • Chaffoteaux Talia 25 CF, 25 FF y 30 CF2 fuentes: Ricambi Caldaie Roma (25 CF y 30 CF) y Repuestossat (25 FF)
  • Chaffoteaux Niagara C 25 CF, 25 FF y 30 FF2 fuentes: Ricambi Caldaie Roma y Pièces Express (25 FF; su línea 815 trae la -03 y la -05)
  • Ariston AS 24 CF/FF, Egis 24 CF, Clas 24 CF, Clas 28 FF y Genus 28 CF2 fuentes con gas natural: Antonelli y Ricambi Caldaie Roma. No se cuentan las versiones LPG/GPL (AS 24 CF: Repuestossat, Climando y Sercatec, 3300338 y 3300186; Clas 24 CF: Climando, 3300311)
  • Ariston Clas 32 FF2 fuentes: Antonelli e iso-chauffe
  • Chaffoteaux Inoa 24 VMC GPO FR2 fuentes: Pièces Express e iso-chauffe
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Tipo
Placa electrónica principal
Sustituciones declaradas
65109313-04; 65105818-01
Alimentación de la caldera
230 V~ 50 Hz
Dimensiones PCB
216 × 130 mm (aprox.)
Funciones declaradas
Encendido; ventilador; bomba; válvula de gas; sondas de seguridad
Códigos de fallo relacionados
302; 303/305; 501
Componente visible
CALTRON; CCSP-C218-0107
Marcado eléctrico del componente
1.2 A/250 V; 2 × 6.8 mH
Marcados auxiliares
SWE 01.24.00; 201809060000

Datos de nuestro inventario

Marca indicada
Ariston / Chaffoteaux
Modelo indicado
GAL2-UNI ATM FULL SAT
Aplicación indicada en inventario
Compatibilidades: · Placa electrónica principal GAL2-UNI ATM FULL para caldera Chaffoteaux Pigma 25 FF. Gestiona encendido, ventilador, bomba, válvula de gas y sondas de seguridad. Identificable por serigrafía 740190011304 y equivalencia 65109313-05. Útil cuando aparecen errores 3xx o fallos de arranque tras verificar alimentación y periféricos
Subcomponente CALTRON
275 V; clase X2
Versión SWE
01.24.20 · 01.04.00

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende, no responde al termostato o se reinicia sola.

Una tienda lo lista entre los síntomas de la placa 65105818-01 (Alixia 24 FF). Revisa antes la tensión de la vivienda.

Códigos de error erráticos, relés que actúan sin que arranque el quemador, pistas quemadas u oxidación.

La misma tienda los asocia a esta placa. Revisa el circuito sin tensión.

Los dos síntomas vienen de una tienda, no de un manual de Chaffoteaux: que un técnico confirme la avería.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Caldera de gas con 230 V~: que la monte un instalador, con la caldera desconectada.

Conectores y cableado

iso-chauffe: la -05 difiere de las anteriores y lleva kit de adaptación. Comprueba los conectores.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de la placa y qué más debo comparar?

La serigrafía 740190011304 va impresa en el circuito. Compara también el nombre GAL2-UNI ATM FULL y el componente CALTRON CCSP-C218-0107. Las tiendas la venden como 65109313-05 sin citar la serigrafía.

¿Sirve para mi Chaffoteaux Pigma 25 FF o 30 FF?

Sí para la Pigma 25 FF: nuestro taller la ha confirmado y Ricambi Caldaie Roma lista la 65109313-05 para la 25 FF NG. La Pigma 30 FF la listan Ricambi Caldaie Roma e iso-chauffe (30 FF NG, 30 FF N IT-PI y 30 FF N FR), pero nuestro taller no la ha confirmado. Compara la serigrafía 740190011304 y el 65109313-05, o envíanos una foto desde Contacto.

¿Y para la Alixia, la Urbia, la Talia o la Niagara?

Nuestro taller no ha confirmado esta placa para esas calderas. Ricambi Caldaie Roma la lista con la 65109313-05 para Alixia 24 CF/FF, Urbia 25/30 CF, Talia 25/30 CF y Niagara C 25 CF, 25 FF y 30 FF; Pièces Express, para la Niagara C 25 FF; Repuestossat, para la Talia 25 FF; Climatización Ibérica, para la Alixia 24 FF (65105818-01). Compara la serigrafía y el código, o envíanos una foto desde Contacto.

¿Qué diferencia hay entre 65109313-04, 65109313-05 y 65105818-01?

Sercatec dice que la -05 sustituye a la 65105818-01 y a la -04; iso-chauffe, que sustituye a la -04. Ricambi Caldaie Roma da la 65105818-01 como código anterior de la -05.

¿Qué significan 740190011304, 65109313-05 y GAL2-UNI ATM FULL?

740190011304 es la serigrafía. 65109313-05 es el código de recambio: Verrino lo da como «codice produttore» y Pièces Express como referencia de fabricante. Antonelli y Verrino lo unen a GAL2-UNI ATM FULL. Ningún documento oficial lo explica; la equivalencia con la serigrafía la confirma nuestro taller.

¿Qué otras calderas llevan esta placa según las tiendas?

Con la 65109313-05, Antonelli, Ricambi Caldaie Roma y Repuestossat coinciden en Ariston Genus 24 CF/FF, 28 FF, 32 FF y 36 FF, Egis 24 FF y Clas 24 FF. Genus 28 CF, Egis 24 CF, Clas 24 CF, Clas 28 FF y AS 24 CF/FF con gas natural solo las dan 2 fuentes (las versiones LPG/GPL no cuentan).

¿Quién debe montarla y qué se revisa antes?

Un técnico cualificado: es la placa principal de una caldera de gas a 230 V~ 50 Hz. Nuestro taller aconseja verificar antes alimentación y periféricos.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Chaffoteaux GAL2-UNI ATM FULL

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Antonelli y Verrino (2 orígenes) unen GAL2-UNI ATM FULL con la 65109313-05 y 3 o más tiendas la unen a las calderas verificadas; la serigrafía 740190011304 solo la cita nuestro taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Chaffoteaux ni de Ariston; las marcas se citan para indicar compatibilidad.
