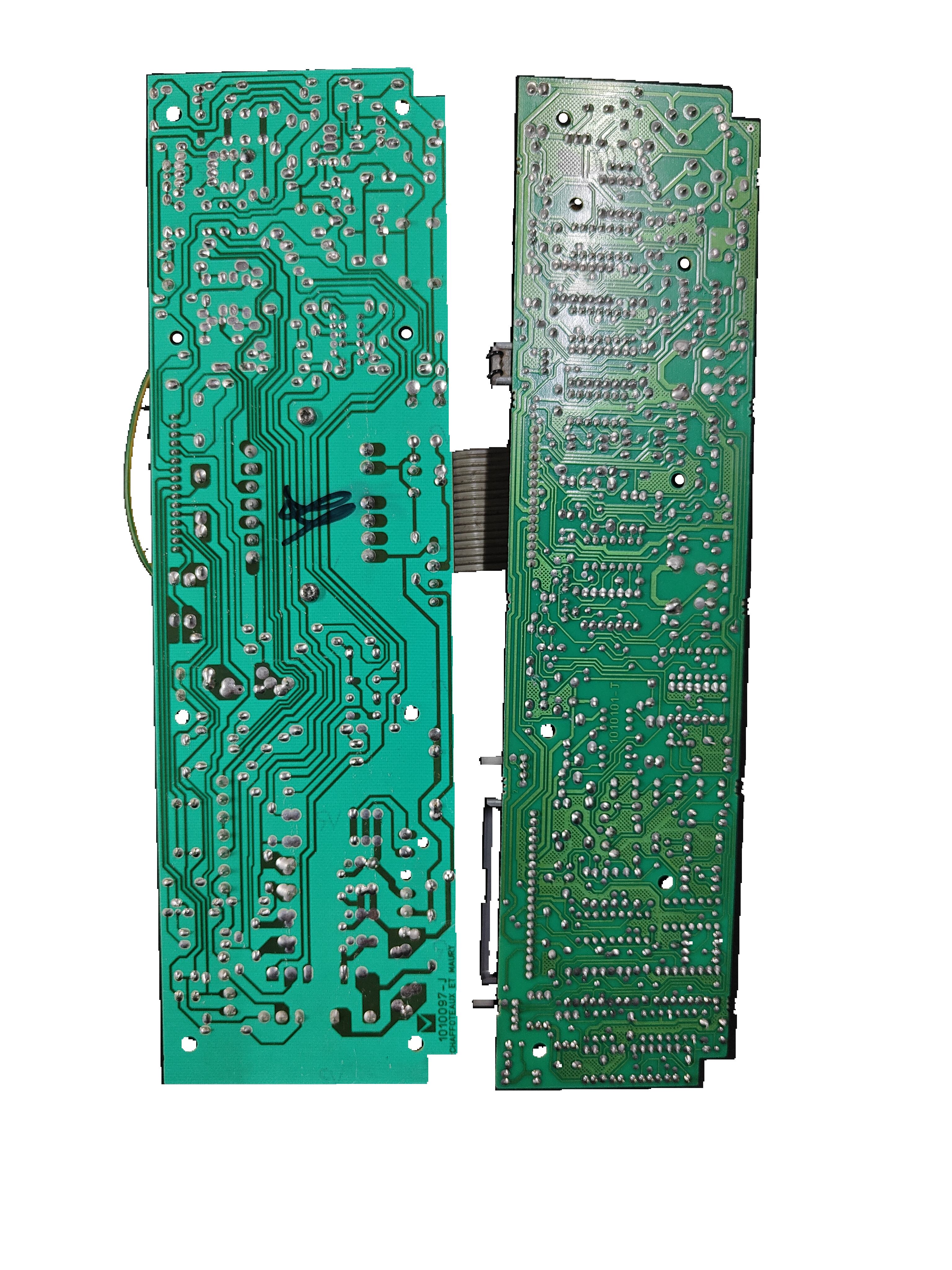

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
ChaffoteauxCompatibilidad confirmada
Placa electrónica Chaffoteaux et Maury 1010097-J para MC FF y MC CF E
Referencia Chaffoteaux et Maury1010097-J
La 1010097-J es una placa electrónica de Chaffoteaux et Maury para las calderas MC FF y MC CF E, confirmadas por nuestro taller. Fusibles F1 2 A y F2 T 1,25 A. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Placa 1010097-J
- F1 2 A · F2 T 1,25 A
- MC FF · MC CF E (taller)
- Primario 230 V · 50/60 Hz
Todos los códigos de esta unidad2
- Referencia Chaffoteaux et Maury
- 1010097-J
- SKU Ecoklima
- PLC368
Una tienda italiana de reparación ofrece la 1010097-H (otra letra final) y un foro cita «C.I.1010097» sin letra: no los damos por equivalentes de la -J.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca electrónica de caldera con fusibles F1 y F2 y un transformador con primario de 230 V. Un usuario de foro sospechó de la placa de potencia de una Nectra Top 2.28 FF cuando la caldera no daba ACS ni calefacción; el mismo hilo cita el código C.I.1010097 como esa placa.
Compruébalo en tu placa

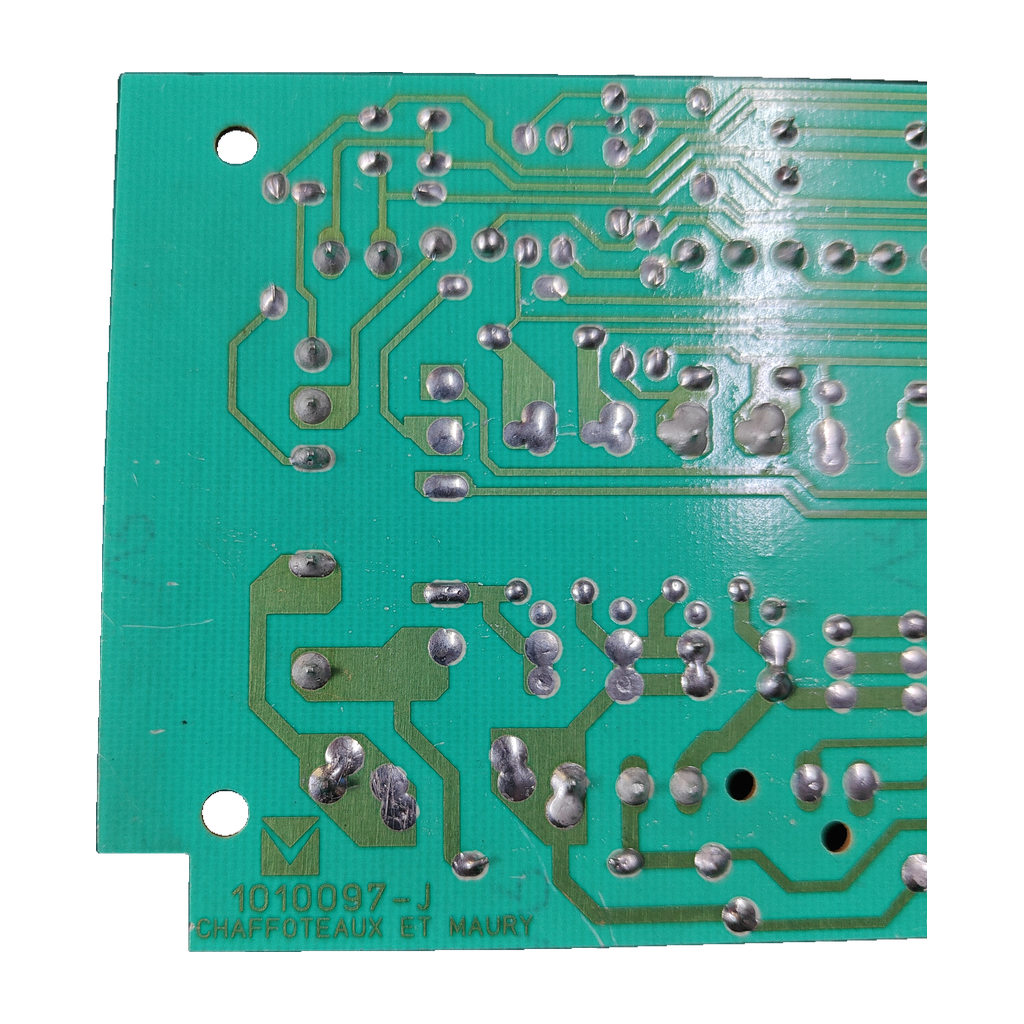

- Busca el código 1010097-J en el reverso de la placa blanca.
- Fíjate en la letra final: esta es la J. Una tienda italiana ofrece también una 1010097-H y no dice que sean iguales.
- Compara los fusibles serigrafiados: F1 2 A y F2 T 1,25 A. Una de nuestras unidades lleva además un portafusible T 2 A en la placa blanca.
- 61015645, 61010592 y 60000571 son otros códigos de Chaffoteaux que salen en despieces y tiendas: ninguna página que hemos abierto los une a la 1010097-J. Compara la etiqueta antes de decidir.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Códigos de esta pieza
| 1010097-J | Código de la placa: reverso de la placa blanca y etiqueta de la bolsa |
|---|---|
| 1010098 Y | Marcado de fabricación de la placa blanca, junto a DRU 01/13 |
| HEF40106BP | Circuito integrado visible en la placa |
| Typ EI 60/21 | Tipo del transformador de la placa |
| BV 060-0315.0 | Código del transformador |
| B59890 | PTC externo del transformador |
| C.I.1010097 | Así cita la placa un usuario de foro en una Nectra Top 2.28 FF, sin letra final |
No la confundas con
- 1010097-HPlaca con el mismo número y otra letra final, que una tienda italiana repara y vende · Esa tienda no la da por equivalente de la -J: compara la letra final
- 61015645Placa de potencia Chaffoteaux (posición 0615) que un despiece de la familia Nectra/MC y tiendas italianas dan para la MC FF B y la Nectra. En el despiece figura también la 61010100 · Otro código: esas páginas no citan 1010097. No lo damos por equivalente de la -J
- 61010592Módulo electrónico Chaffoteaux que una tienda francesa da para Calydra 23 CF y MC CFE, y otra para Calydra, Elexia, Hyxia y Nectra · Otro código: ninguna lo une a 1010097. Para la MC CF E, nuestro taller confirma la 1010097-J
- 60000571Circuito impreso principal que una lista de piezas da para la MC 2 24 FF N BE · Otra pieza: esa lista no cita 1010097
Calderas en las que va
2 confirmadasLas calderas confirmadas aparecen con esta referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Chaffoteaux MC FFConfirmada por nuestro taller
- Chaffoteaux MC CF EConfirmada por nuestro taller
No sirve para
- Chaffoteaux Nectra Top 2.28 FFSegún el despiece de la familia Nectra Top y dos tiendas italianas, lleva la placa de potencia 61015645. Un foro cita C.I.1010097 sin letra final; no lo damos por equivalente de la -J
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónMarcados de esta unidad
- Transformador GE
- Typ EI 60/21; BV 060-0315.0
- Primario del transformador GE
- 230 V; 50/60 Hz; pins 2-7
- Secundario 1 del transformador GE
- 22,5 V; 18 VA; pins 8-10
- Secundario 2 del transformador GE
- 24 V; 0,24 VA; pins 12-14
- Fusible F1
- 2 A
- Fusible F2
- T1,25 A
- Selector/leyenda TIC
- 30 s / 3 min
Síntomas de que puede fallar
Lo que revisa el técnicoSin agua caliente ni calefacción, extractor en marcha continua sin error y sin tensión en las bornas del circulador (caso de un foro en una Nectra Top 2.28 FF).
El usuario sospechó de la placa de potencia y cambió los relés RL7, RL8 y RL9 sin éxito. Mide antes la tensión en el circulador y revisa su conexión.
En ese hilo no se llegó a una solución: cambiar relés de la placa no arregló la avería. No des la placa por dañada sin medir antes la tensión y revisar los conectores.
Antes de cambiar la placa
Lo que revisa el técnicoFusibles de la placa
Nuestras unidades llevan F1 de 2 A y F2 de T 1,25 A; una lleva además un portafusible T 2 A en la placa blanca. Mira los de tu placa antes de dar la pieza por mala.
Selector TIC
Una de nuestras unidades (la de MC CF E) lleva un selector TIC con la leyenda 30 s / 3 min. Una notice de la familia MC 2 FF (archivo Chaffoteaux-MC-2-FF.pdf; no confirmada como la MC FF de nuestro taller) describe un ajuste P3 de la placa (anti-ciclo de calefacción, de 30 s a 3 min; en esa notice, ajustado a 3 min) detrás de un tapón de caucho; no dice que sea el mismo mando.
Monta con un técnico
La placa trabaja con 230 V: que la monte un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Dónde está el código 1010097-J en la placa?
En el reverso de la placa blanca y, en una de nuestras unidades, también en la etiqueta de la bolsa. Esa placa lleva además los marcados de fabricación DRU 01/13 y 1010098 Y: no son el código de la pieza.
¿Sirve para mi Chaffoteaux MC FF o MC CF E?
Sí. Nuestro taller ha confirmado la 1010097-J para la Chaffoteaux MC FF y para la Chaffoteaux MC CF E. Aun así, compara el código del reverso de tu placa con 1010097-J, letra final incluida.
¿Vale para una Nectra Top 2.28 FF?
No podemos asegurarlo. El despiece de la familia Nectra Top y dos tiendas italianas dan para esa caldera la placa de potencia 61015645 y no citan 1010097. Un usuario del foro Futura-Sciences cita «C.I.1010097» en una Nectra Top 2.28 FF, sin letra final; ninguna página abierta une la 1010097-J con esa caldera. Compara el código de tu placa con 1010097-J o envíanos desde Contacto una foto de la placa y de la etiqueta de la caldera. También puedes llamar al 919 931 595.
¿Es lo mismo la 1010097-J que la 1010097-H?
No lo sabemos. Una tienda italiana de reparación ofrece la placa 1010097-H y no cita la -J ni dice que sean intercambiables. Si tu placa termina en H, consúltanos antes de pedir esta: la nuestra es la J.
¿Es la misma placa que la 61015645, la 61010592 o la 60000571?
No lo sabemos: son códigos distintos y ninguna página que hemos abierto une 61015645, 61010592 ni 60000571 con 1010097. Un despiece de la familia Nectra/MC (ed. 2005) lista la MC FF y, como placa de potencia, la 61010100 y la 61015645. El 61010592 lo da una tienda francesa para Calydra 23 CF y MC CFE; no lo damos por equivalente. El 60000571 es el circuito principal de la MC 2 24 FF N BE según una lista de piezas. Para la MC FF y la MC CF E, nuestro taller ha confirmado la 1010097-J.
¿Qué significan HEF40106BP, B59890, Typ EI 60/21 y BV 060-0315.0?
No son el código de la placa, sino marcas de sus componentes en nuestras unidades. HEF40106BP es un circuito integrado visible en la placa. B59890 es el PTC externo del transformador. Typ EI 60/21 y BV 060-0315.0 identifican ese transformador: primario 230 V · 50/60 Hz y secundarios 22,5 V · 18 VA y 24 V · 0,24 VA.
¿Quién debe montarla y qué reviso antes?
Un técnico cualificado, porque la placa trabaja con 230 V. Antes de montarla, compara los fusibles (F1 2 A y F2 T 1,25 A) y, si tu placa lleva selector TIC, su posición (leyenda 30 s / 3 min). Una notice de la familia MC 2 FF (archivo Chaffoteaux-MC-2-FF.pdf; no confirmada como la MC FF de nuestro taller) describe un ajuste P3 de calefacción de 30 s a 3 min, ajustado a 3 min en esa notice; no dice que sea el mismo mando que el TIC.
Cómo hemos verificado esta ficha
Chaffoteaux et Maury 1010097-J0 de 3 fuentes independientes para la compatibilidad
Ninguna página abierta cita 1010097-J. Un hilo de foro cita C.I.1010097 sin letra final en una Nectra Top 2.28 FF; no se da por equivalente. Despieces y tiendas citan otros códigos (61015645, 61010592, 60000571, 1010097-H).
