Placa electrónica Chaffoteaux DISPLAY C&M EVO TOP · 00034202340 para Pigma Green 30 EU: Placa completa e identificador ampliado

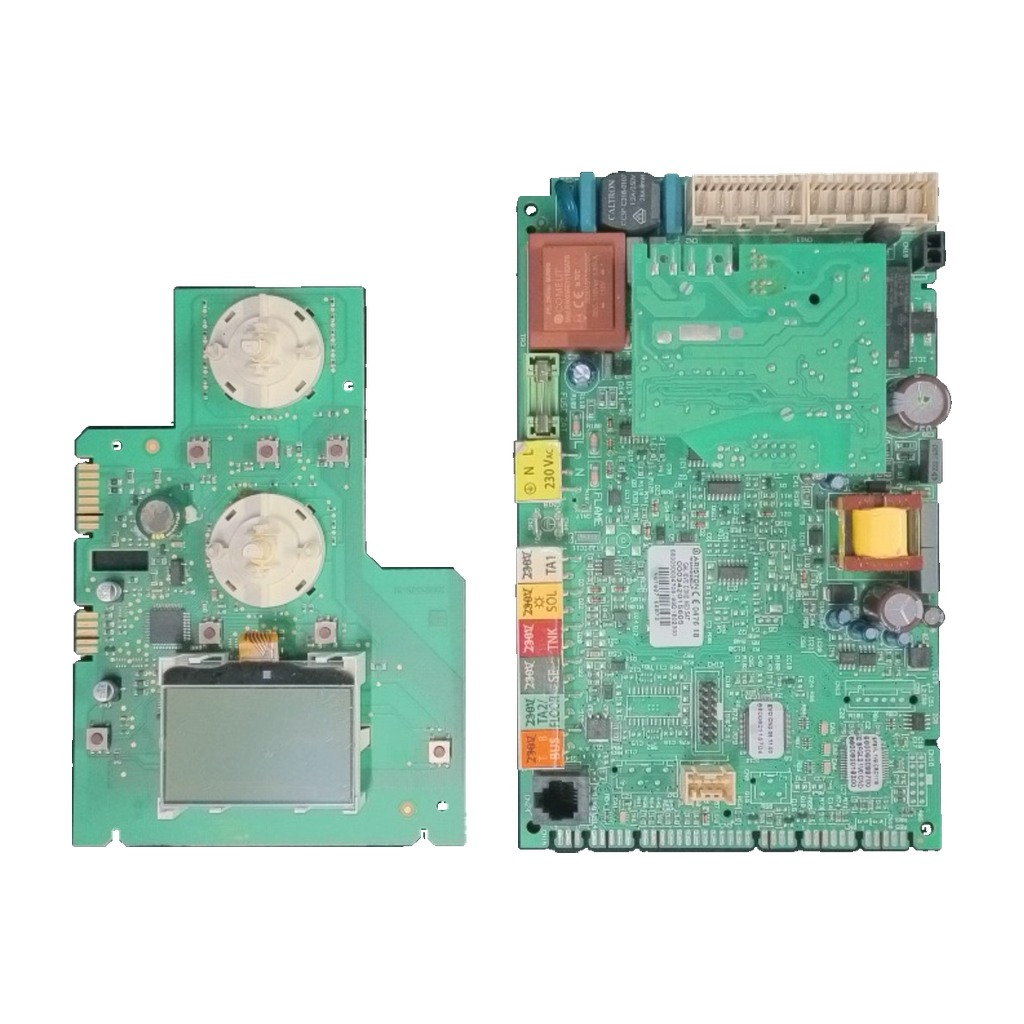

Placa electrónica Chaffoteaux DISPLAY C&M EVO TOP · 00034202340 para Pigma Green 30 EU: vista 2

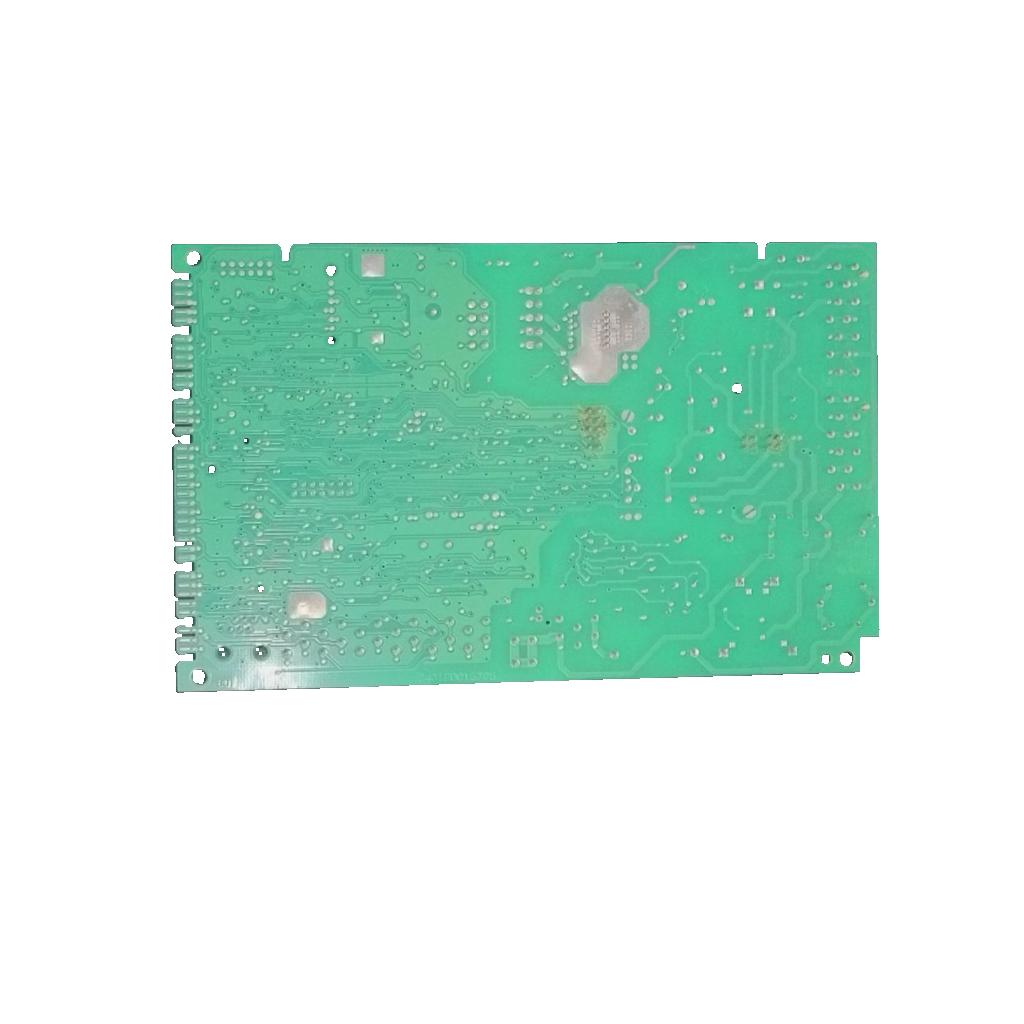

Placa electrónica Chaffoteaux DISPLAY C&M EVO TOP · 00034202340 para Pigma Green 30 EU: vista 3

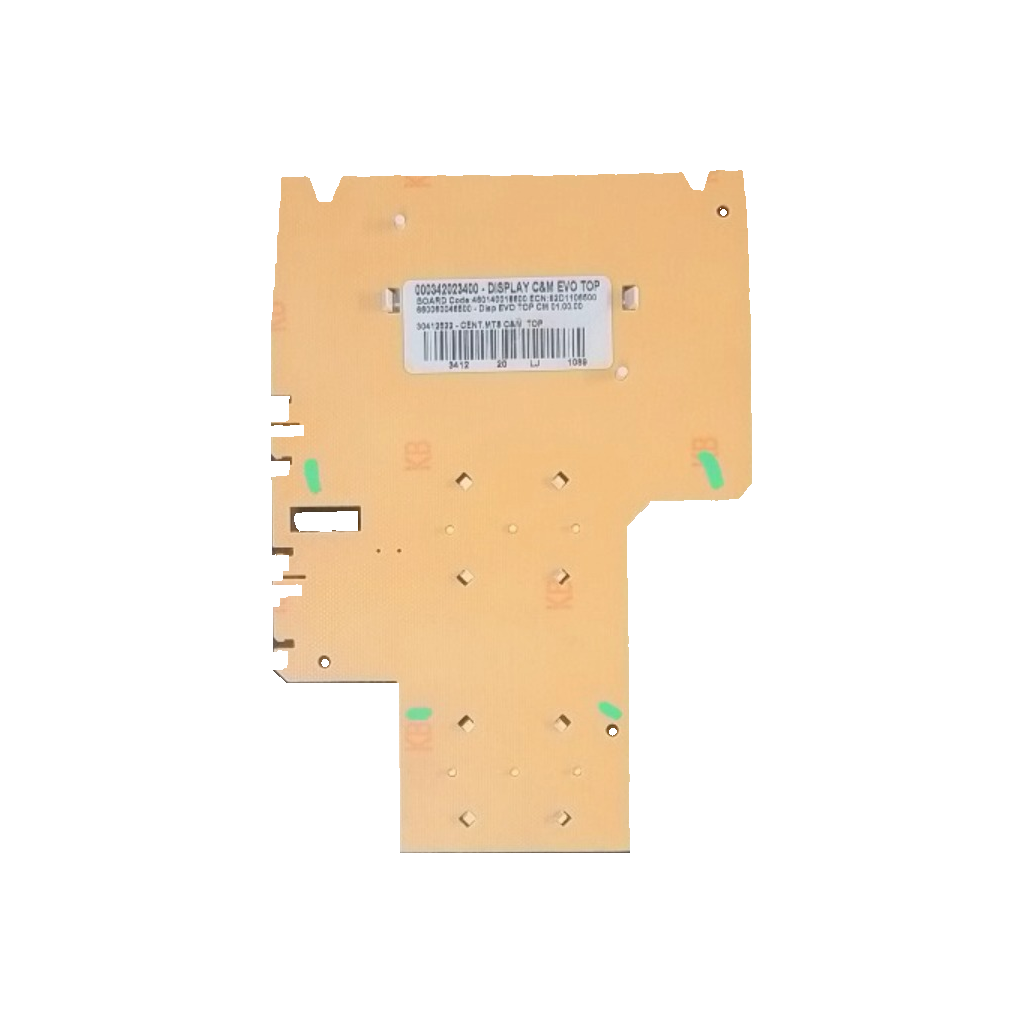

Placa electrónica Chaffoteaux DISPLAY C&M EVO TOP · 00034202340 para Pigma Green 30 EU: vista 4
ChaffoteauxFotos de esta unidad
1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ChaffoteauxCompatibilidad confirmada

Placa electrónica Chaffoteaux DISPLAY C&M EVO TOP · 00034202340 para Pigma Green 30 EU

Referencia Chaffoteaux60001906

La placa marcada 00034202340 (DISPLAY C&M EVO TOP) la indica nuestro taller como 60001906-0x para la Pigma Green 30 EU (cód. 3310400). El despiece de la serie lista el display 60001906-02 (pos. 0816), que 3 fuentes dan también para la Inoa Evo Shunt. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 00034202340
  • Display C&M Evo Top
  • Pigma Green 30 EU · 3310400
  • Despiece: 60001906-02 (0816)
Todos los códigos de esta unidad4
Referencia Chaffoteaux
60001906
Código de la etiqueta
00034202340
Modelo
DISPLAY C&M EVO TOP
SKU Ecoklima
PLCH006X

Ninguna fuente externa cita 00034202340 ni 00334292340 tal cual.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa marcada DISPLAY C&M EVO TOP. Nuestro taller la indica para la Pigma Green 30 EU, dentro de un conjunto de electrónica con la placa principal 60001899-03 y el display 60001906-0x. Se sospecha de ella ante fallos 301, 302, 303 o 5P1–5P3.

Compruébalo en tu placa
  1. Busca en la placa el código 00034202340 (también 0003 4202 340) junto a DISPLAY C&M EVO TOP.
  2. Compara con el display de tu caldera: 60001906-02 (despiece de la serie y tiendas), 60001906 o 60001906-01 (tiendas) y 60001906-0x (nuestro taller).
  3. No la confundas con la placa principal 60001899-03 ni con el display de las Pigma Green FF (60000817-01).
  4. Mira el modelo y el código en la placa de características de tu caldera: la confirmada es la Green 30 EU.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y lo comprobamos contigo.
Códigos de esta pieza
00034202340Código marcado en la placa junto a DISPLAY C&M EVO TOP (también 0003 4202 340)
60001906-02Display en el despiece de la Pigma Green Evo (pos. 0816)
60001906-0xSegún nuestro taller; las tiendas dan 60001906, 60001906-01 y 60001906-02
00034202340212 cifras con DISPLAY C&M EVO TOP en un catálogo ruso: una más que el marcado
00334292340Referencia del taller en el inventario; no coincide con la marcada
No la confundas con
  • 60001899-03Placa principal del conjunto de la Pigma Green 30 EU (taller); pos. 0815 del despiece de la serie · En el despiece de la serie va aparte del display (pos. 0816)
  • 60000817-01Display de las Pigma Green FF (catálogo de 2011 y una tienda italiana) · Otra gama: la Green 30 EU usa la familia 60001906

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Chaffoteaux Pigma Green 30 EU (cód. 3310400)Confirmada por nuestro taller · también en warmworld.com.ua y ragas.es
  • Chaffoteaux Inoa Evo Shunt 25 CF FR (cód. 3310296)3 orígenes: iso-chauffe.fr, piecesxpress.com y catálogo ruso
  • Chaffoteaux Pharos Green Evo 25 (3310324) y 35 (3310325)3 orígenes: iso-chauffe.fr, easysav.com y catálogo ruso
  • Chaffoteaux Pharos Zelios Evo 35 + Exprt Ctrl (cód. 3310328)3 orígenes: iso-chauffe.fr, piecesxpress.com y catálogo ruso
  • Chaffoteaux Mira C Green Evo 35 FR BE, 35 3CEP FR BE, 30 Mod FR BE, 30 3CEP Mod FR BE y Mod 25/30 BE3 orígenes: iso-chauffe.fr, easysav.com y catálogo ruso
Por confirmarPor confirmar
  • Chaffoteaux Pigma Green 25 EU (cód. 3310399) y 35 EU (cód. 3310401)25 EU: warmworld.com.ua y ragas.es (2 orígenes); 35 EU: solo warmworld.com.ua
  • Chaffoteaux Mira C Evo/Green/Green Evo, Pharos Green Evo 18, Pharos Opti/Zelios Evo y Serelia Evo/Green (el resto)2 orígenes: iso-chauffe.fr y catálogo ruso (25 modelos)
  • Chaffoteaux Mira C 24 VMC FR EU y 25 CF FR BE EU; Serelia 24 VMC FR EU2 orígenes: iso-chauffe.fr y piecesxpress.com
  • Chaffoteaux Pharos Opti 30 y 38 EU, Niagara C Evo 30 FF, Green 25 3CEP EU y 24 VMC FR EU, Urbia Green 35 FR EU, 30 3CEP FR EU y 25 3CEP FR BE EU2 orígenes: iso-chauffe.fr y easysav.com
No sirve para
  • Chaffoteaux Pigma Green FF (25 FF, 30 FF, NG, B/P, LPG)Lleva otro display: 60000817-01 (despiece de 2011 de ricambiclimacaldaie.it y tienda ricambipercaldaie.it)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Despiece de la Pigma Green Evo

Fechas de la Green 30 EU
03-2015 a 05-2018Tabla de modelos del despiece

Características y marcados técnicos

Marcado de terminal en placa principal
230Vac

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Aplicación indicada en inventario
Compatibilidades: · Conjunto reacondicionado de electrónica para la Chaffoteaux Pigma Green 30 EU (cód. 3310400): placa principal 60001899-03 y display “C&M Evo Top” 60001906-0x. Gestiona encendido, modulación y lectura de sondas/seguridad. Sustituye fallos con códigos 301/302/303/5P1–5P3 y bloqueos ligados a la interfaz o a la lógica de control
Fusible
2 AT

Síntomas de que puede fallar

Lo que revisa el técnico
Códigos 301, 302, 303 o 5P1–5P3 en la Pigma Green 30 EU, o bloqueos ligados a la interfaz o a la lógica de control.

Fallos para los que nuestro taller indica este conjunto de electrónica.

El taller indica este conjunto para los fallos 301, 302, 303 y 5P1–5P3.

Un catálogo ruso dice que este display falla muy pocas veces, casi siempre tras una tormenta con rayo y, más raramente, por humedad.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Gas y electrónica a 230 V: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código del display C&M Evo Top y qué otros debo comparar?

En la placa figura 00034202340 junto a DISPLAY C&M EVO TOP. Compara con 60001906-02, el display del despiece de la Pigma Green Evo; las tiendas lo dan como 60001906, 60001906-01 o 60001906-02 y nuestro taller como 60001906-0x. Un catálogo ruso lo lista con 12 cifras: 000342023402.

¿Sirve para mi Chaffoteaux Pigma Green 30 EU?

Sí: nuestro taller la ha confirmado para la Pigma Green 30 EU (cód. 3310400). Además warmworld.com.ua da el display 60001906-02 para ese modelo y ragas.es el CM60001906-02. Ojo: iso-chauffe.fr no lista ninguna Pigma y una tienda avisa de que las Green EU y FF llevan displays distintos.

¿Qué diferencia hay entre 60001906, 60001906-01 y 60001906-02?

Un catálogo ruso (3 tiendas) los da como códigos de sustitución de la misma placa; el despiece de la serie, easysav.com e iso-chauffe.fr citan el -02. Ninguna explica qué cambia entre sufijos ni los prefijos de ragas.es (CM60001906-02 para la Green 30 EU, CF60001906-02 para la 25 EU).

¿Incluye también la placa principal 60001899-03?

Nuestro inventario habla de un conjunto de electrónica de la Pigma Green 30 EU: placa principal 60001899-03 y display 60001906-0x. El despiece de la serie las lista aparte: circuito impreso 60001899-03 (pos. 0815) y display 60001906-02 (0816). Para saber qué incluye esta unidad, llámanos al 919 931 595.

¿Sirve para otras calderas Chaffoteaux?

Con 3 orígenes para el 60001906-02: Inoa Evo Shunt 25 CF FR, Pharos Green Evo 25 y 35, Pharos Zelios Evo 35 y cinco Mira C Green Evo. Con 2: Pigma Green 25 EU, Mira C, Serelia, Pharos, Niagara y Urbia. Comprueba el código de tu caldera.

¿Quién debe montarla y cuándo falla?

Un técnico cualificado: gas y electrónica a 230 V. Un catálogo ruso dice que este display falla muy pocas veces, casi siempre tras una tormenta con rayo.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Chaffoteaux DISPLAY C&M EVO TOP

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Dos fuentes dan 60001906-02 para la Green 30 EU (warmworld.com.ua, que lo clasifica como placa de control; ragas.es con prefijo CM). Un despiece de la serie lo lista (pos. 0816) sin columna legible para la 30 EU. El código marcado lo confirma nuestro taller; ninguna fuente externa lo cita tal cual.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Chaffoteaux; la marca se cita para indicar compatibilidad.
