Placa electrónica Chaffoteaux 79932H · STE-06-94-79932 H para Roca NGM 15/20 SE

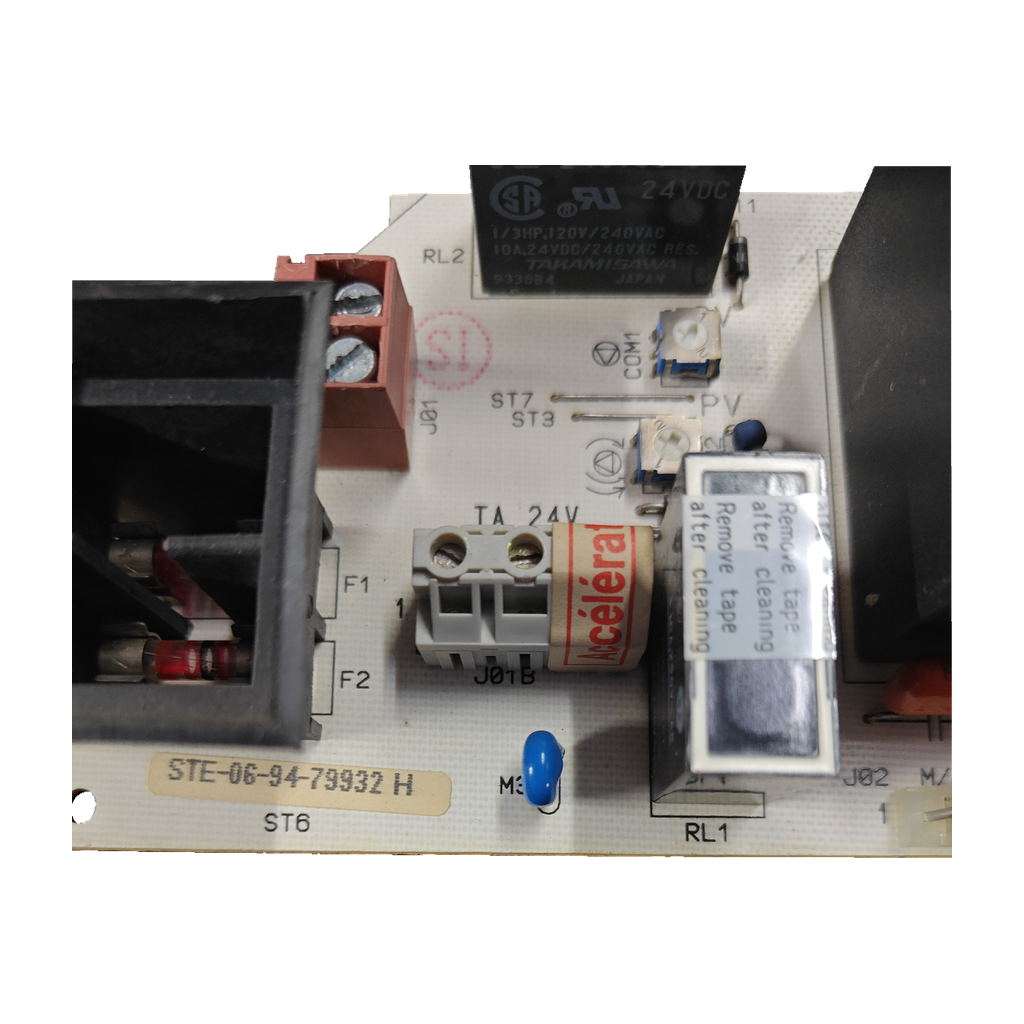

Busca en la placa el código STE-06-94-79932 H (también escrito STE-06-94-79932H o STE 06 94 79932 H); nuestra ficha la designa como 79932H. Compara además los marcados: «TA 24V» en la borna J01B, «220» en la borna J01 y «1 A / 24 V» en la placa.

Sí. Nuestro taller ha confirmado esta placa para la Roca NGM 15/20 SE. Ninguna fuente externa que hayamos leído une el código STE-06-94-79932 H a esa caldera: no hemos podido leer un despiece oficial de Roca que la incluya, así que la confirmación es la de nuestro taller. Mira el modelo completo en la placa de características de tu caldera.

STE-06-94-79932 H es el código marcado en el circuito y 79932H es la designación de la pieza en nuestra ficha: el mismo número sin el prefijo. Ninguna fuente externa leída explica el prefijo ni la letra final H, así que compara siempre el código completo de tu placa. Los códigos marcados no acreditan por sí solos compatibilidad con otras variantes.

No lo sabemos. Una tienda vende un «circuito impreso NGM 15/20 SE» con la referencia 005679932 y otra una «tarjeta electrónica NGM15/20-20SE Chaffoteaux» con la 5679932; tres tiendas dan 60079932 como referencia del fabricante de una placa Chaffoteaux: dos la listan para CELTIC y GM 15-20 y una para MTS CETIC 2.20 RSCb. La cifra 79932 coincide, pero ninguna fuente leída muestra esos códigos junto a STE-06-94-79932 H, así que no los damos por equivalentes. Compara el código impreso en tu placa o envíanos una foto desde Contacto.

Solo la Roca NGM 15/20 SE está confirmada por nuestro taller. Una tienda que vende una placa para esa caldera sin publicar su código la lista también para las Roca NEOBIT 24/24 F, NEOBIT S 24/24 F y BIOS 24/24 F, pero no une esas calderas a nuestro código y no las damos por compatibles. Compara el código STE-06-94-79932 H o envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de tu caldera. También puedes llamar al 919 931 595.

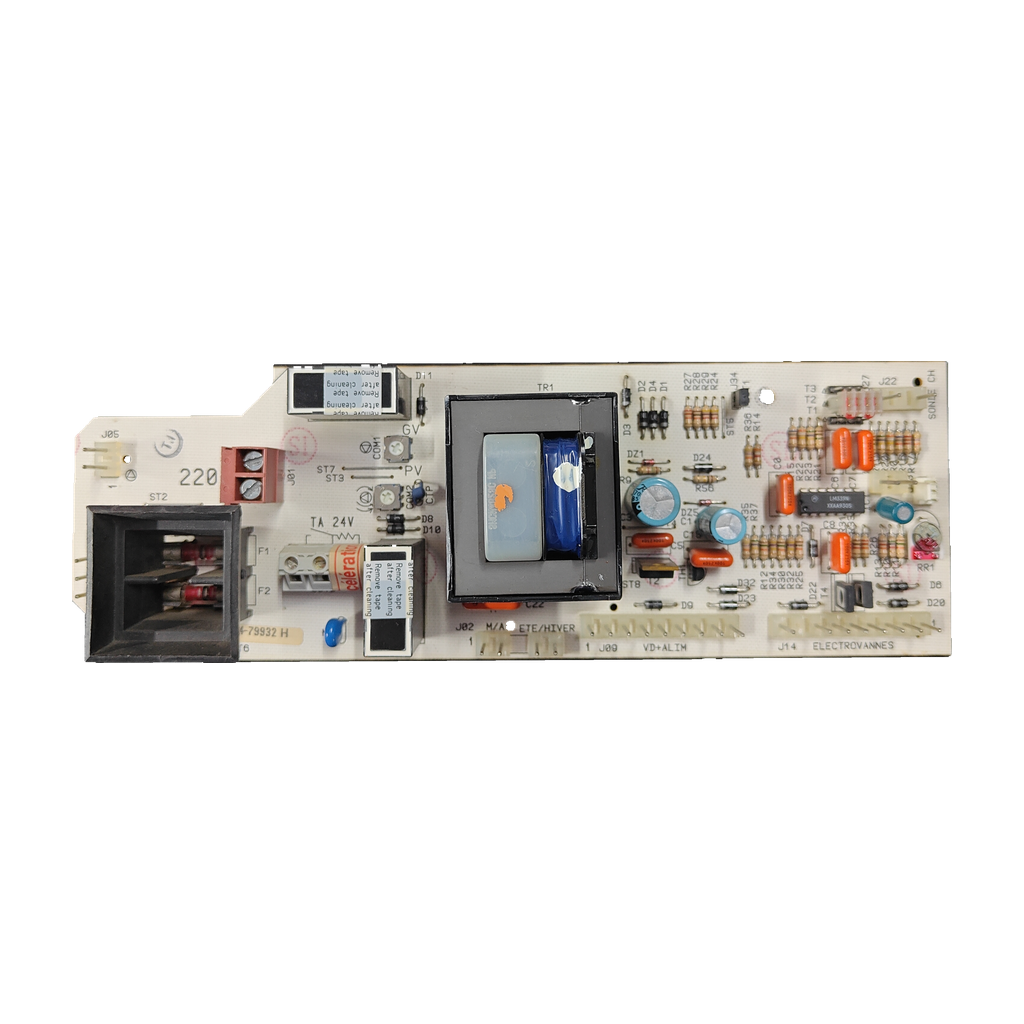

En el ejemplar fotografiado se lee «TA 24V» en la borna J01B, «220» en la borna J01 y «1 A / 24 V» en la placa. El relé RL2 tiene bobina de 24 VDC, la placa lleva un relé con carga resistiva de 10 A a 24 VDC / 240 VAC y nuestro taller anota un transformador T1 montado de 24 V. Son marcados y datos del ejemplar, no mediciones de funcionamiento: compara los de tu placa.

Debe montarla un técnico cualificado: es una pieza eléctrica de una caldera de gas y una de sus bornas está marcada a 220. El montaje se hace con la caldera sin tensión.
