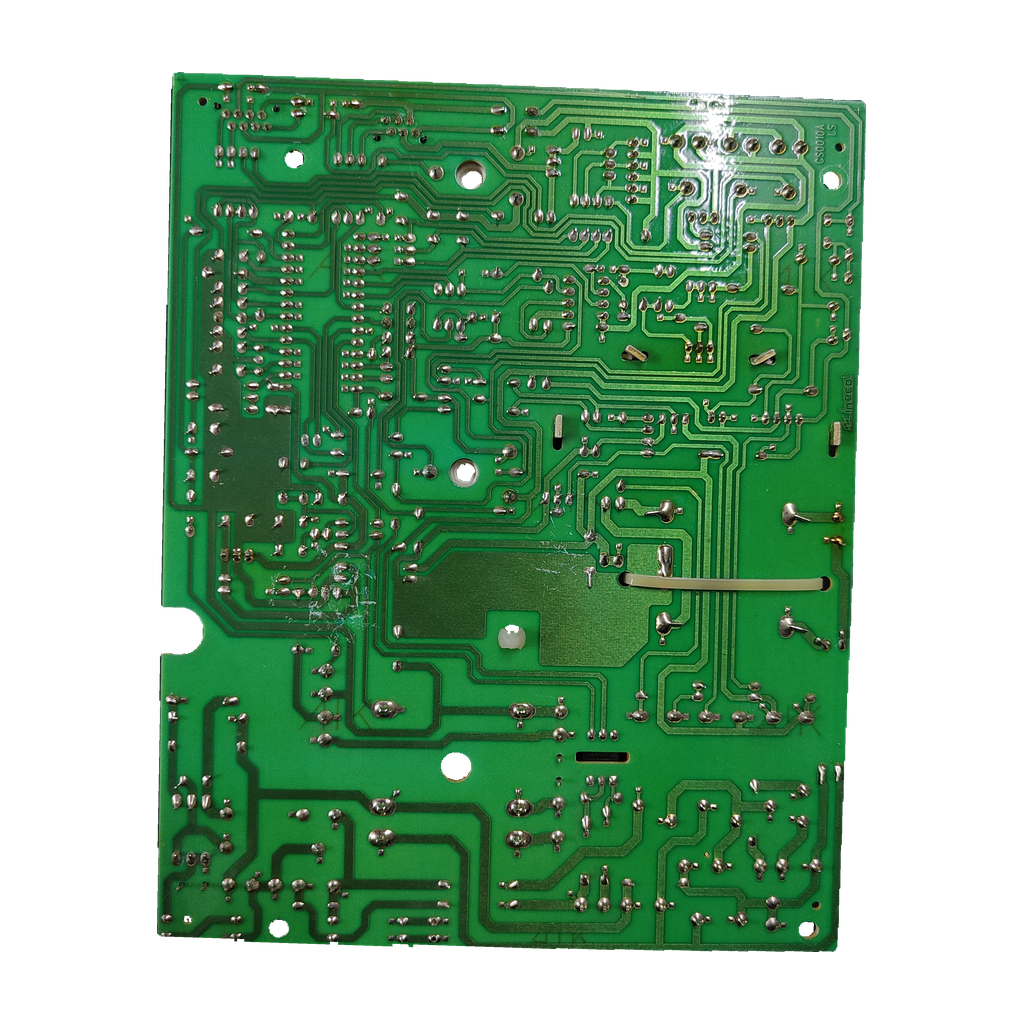

Placa electrónica Chaffoteaux 56.3547.2 · CS0010A para Niagara FF: Pieza e identificador ampliado

Placa electrónica Chaffoteaux 56.3547.2 · CS0010A para Niagara FF: vista 2

Placa electrónica Chaffoteaux 56.3547.2 · CS0010A para Niagara FF: vista 3

ChaffoteauxFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ChaffoteauxCompatibilidad confirmada

Placa electrónica Chaffoteaux 56.3547.2 · CS0010A para Niagara FF

Referencia Chaffoteaux56.3547.2

La 56.3547.2 es una placa electrónica Chaffoteaux (circuito CS0010A) que nuestro taller ha confirmado para la caldera Niagara FF. Lleva transformador INECO (Type 145050) y relés Schrack y Omron. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Chaffoteaux Niagara FF
56.3547.2 · CS0010A
Trafo 220 V → 15 V + 15 V
R040G / 000008

Todos los códigos de esta unidad3

Referencia Chaffoteaux: 56.3547.2
Código del circuito: CS0010A
SKU Ecoklima: PLC372

Los marcados leídos en la pieza (56.3547.2; CS0010A; LS; R040G / 000008; INECO s.r.l., Type 145050) están confirmados por nuestro taller. Ninguna página externa abierta los une todavía a una referencia de catálogo de Chaffoteaux.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera con transformador y relés. Se sospecha de ella cuando la caldera no responde o falla sin causa mecánica y ya se han descartado la alimentación y los conectores. El manual de la Niagara 23 FF/28 FF que hemos leído describe la placa electrónica principal: recibe el programador en la caja M2 (contactos 3-4). Ninguna fuente dice que esta placa sea esa placa principal.

Compruébalo en tu placa

Busca en la placa la etiqueta 56.3547.2 y, en el circuito, CS0010A junto a LS.

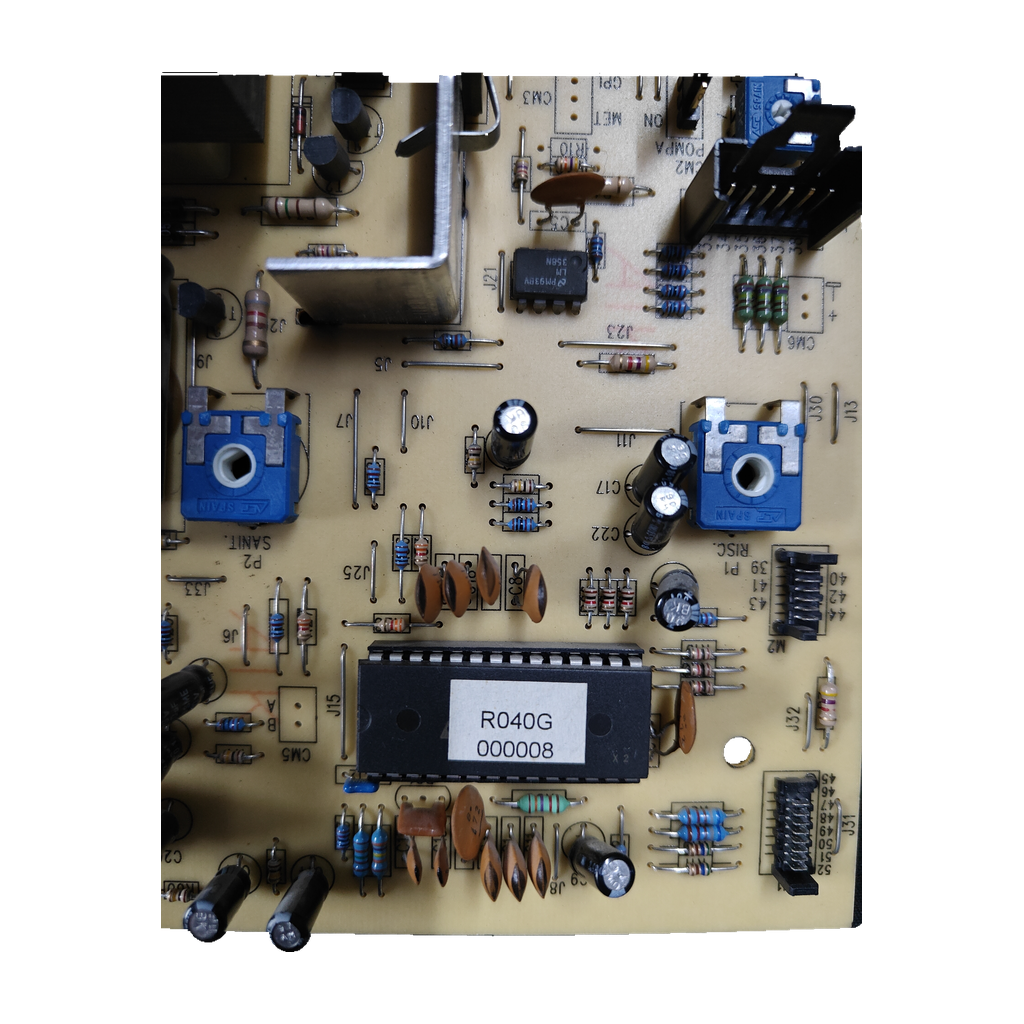

Mira la etiqueta sobre el circuito integrado: debe decir R040G / 000008. El transformador TR1 va marcado INECO s.r.l., Type 145050.
Comprueba los relés: SCHRACK RT134012, dos SCHRACK RT134024 y un OMRON G6BU-1114P-US.
No la confundas con otras placas Niagara que dan las tiendas (60084592, 60084593, 60084008, 60084013, 60084014): son otras referencias.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

56.3547.2	Código principal, en la etiqueta de la placa
CS0010A	Código del circuito (marcado PCB, junto a LS)
R040G / 000008	Etiqueta sobre el circuito integrado
INECO s.r.l.; Type 145050	Transformador TR1: fabricante INECO s.r.l., tipo 145050

No la confundas con

60084592Circuito de modulación que tiendas dan para las Niagara 23 y 28 (FF, CF y VMC) · Otro código; no cita 56.3547.2 ni CS0010A
60084593Carte de ionización que una tienda da para la Niagara 28 FF · Otro código; no lo une a esta placa
60084008Circuito de tienda para Niagara 23/28 CF/VMC/FF de julio de 1993 a octubre de 1996 · Otro código; no cita 56.3547.2 ni CS0010A
60084013Circuito impreso de ionización FF, en la lista de recambios de la Niagara 28 FF NAT 07.93/10.96 de una tienda · Otro código; esa lista no cita 56.3547.2 ni CS0010A
60084014Circuito de rearme FF, en la misma lista · Otro código; esa lista no cita 56.3547.2 ni CS0010A

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Chaffoteaux Niagara FFConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Relés montados: SCHRACK RT134012; SCHRACK RT134024; OMRON G6BU-1114P-US
Marcado PCB: CS0010A; LS

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Transformador TR1 — primario: 220 V; 50 Hz; bornes 7-12
Transformador TR1 — secundario: 15 V + 15 V; bornes 1-4-6
Transformador TR1 — clase térmica: ta 60 °C/B
Relé naranja SCHRACK RT134012: bobina 12 V DC; contacto marcado 12 A/250 V AC1
Relés naranjas SCHRACK RT134024: 2 unidades; bobina 24 V DC y contacto 12 A/250 V AC1 legibles en una
Relé negro OMRON G6BU-1114P-US: bobina 12 V DC; contactos 5 A/250 V AC y 5 A/30 V DC
Condensador de película: .33 K 400

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Antes de cambiar la placa

Lo que revisa el técnico

Transformador TR1

INECO s.r.l., Type 145050: primario 220 V · 50 Hz (bornes 7-12), secundario 15 V + 15 V (bornes 1-4-6). Compara con el de tu placa.

Monta con un técnico

La placa trabaja con tensión de red y gobierna una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa y qué marcados debo comparar?

La etiqueta de la placa dice 56.3547.2. El circuito lleva CS0010A y LS, y la etiqueta sobre el circuito integrado dice R040G / 000008. El transformador va marcado INECO s.r.l., Type 145050. Compara todos, no solo uno.

¿Sirve para mi Chaffoteaux Niagara FF?

Sí. Nuestro taller ha confirmado esta placa para la Niagara FF. Ninguna página externa abierta cita el 56.3547.2, así que no hemos encontrado ninguna referencia de catálogo: mira el modelo en la placa de características de tu caldera y compara los marcados. Si dudas, envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera.

¿Aparece el 56.3547.2 en algún despiece o lista de recambios de la Niagara?

En los que hemos podido leer, no. La lista de recambios de una tienda para la Niagara 28 FF NAT 07.93/10.96 (153 artículos; no consta que sea el mismo modelo que la Niagara FF de nuestro inventario) trae solo tres circuitos: 60084008, 60084013 (ionización FF) y 60084014 (rearme FF). Pièces Express da a la 23 FF el 60084516, marcado como obsoleto en su tabla, y a la C 25 FF el 65109108. Que una lista no la incluya no prueba que la caldera no la lleve: nuestro taller la ha confirmado para la Niagara FF.

¿Es la misma placa que la 60084592, la 60084593 o la 60084008?

No consta. Las tiendas dan la 60084592 como circuito de modulación de las Niagara 23 y 28 (FF, CF y VMC), la 60084593 como carte de ionización de la Niagara 28 FF y la 60084008 para Niagara 23/28 CF/VMC/FF de julio de 1993 a octubre de 1996. Ninguna cita 56.3547.2, CS0010A ni R040G: no las damos como equivalentes.

¿Qué significan 56.3547.2, CS0010A, R040G / 000008 e INECO s.r.l., Type 145050?

Son marcados leídos en la pieza: 56.3547.2 en la etiqueta de la placa, CS0010A en el circuito (junto a LS), R040G / 000008 en la etiqueta del circuito integrado e INECO s.r.l., Type 145050 en el transformador TR1. Ninguna fuente externa explica cómo se forman ni los une a una referencia de catálogo.

¿Qué transformador y qué relés lleva?

Transformador INECO s.r.l., Type 145050: primario 220 V · 50 Hz (bornes 7-12) y secundario 15 V + 15 V (bornes 1-4-6). Relés SCHRACK RT134012 (bobina 12 V DC), dos SCHRACK RT134024 (24 V DC) y OMRON G6BU-1114P-US (12 V DC). Son marcados del ejemplar fotografiado, no mediciones.

¿Quién debe montar esta placa?

Un técnico cualificado. La placa trabaja con tensión de red (primario del transformador a 220 V) y gobierna una caldera de gas. Antes de tocar nada hay que cortar la alimentación eléctrica y cerrar el gas.

Cómo hemos verificado esta ficha

Chaffoteaux 56.3547.2

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Caldera, códigos y datos de la placa confirmados por nuestro taller. Ninguna página externa abierta cita 56.3547.2 ni CS0010A, por eso el nivel de fuentes externas es 0.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Chaffoteaux; la marca se cita para indicar compatibilidad.
