Placa electrónica Chaffoteaux et Maury 740190001902 para Elexia Comfort 24 FF y 24 CF: Pieza e identificador ampliado

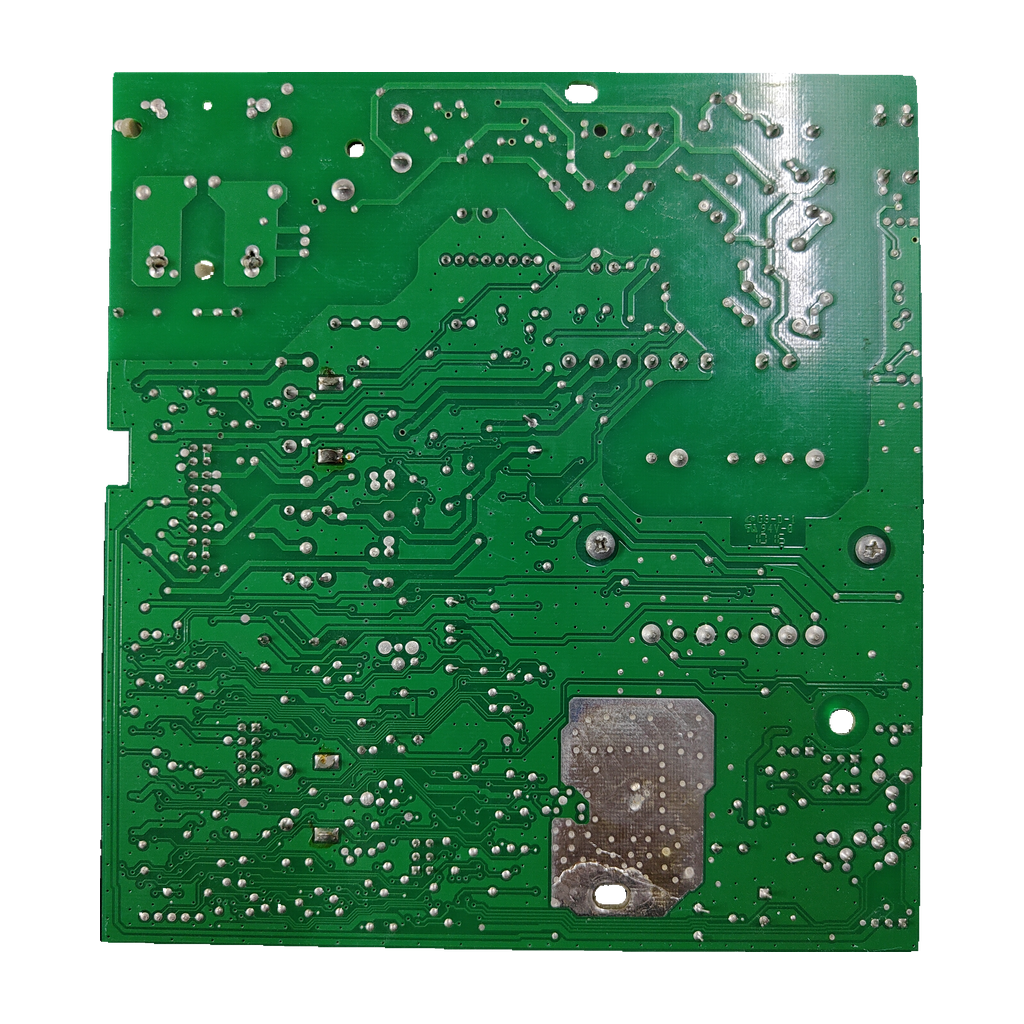

Placa electrónica Chaffoteaux et Maury 740190001902 para Elexia Comfort 24 FF y 24 CF: vista 2

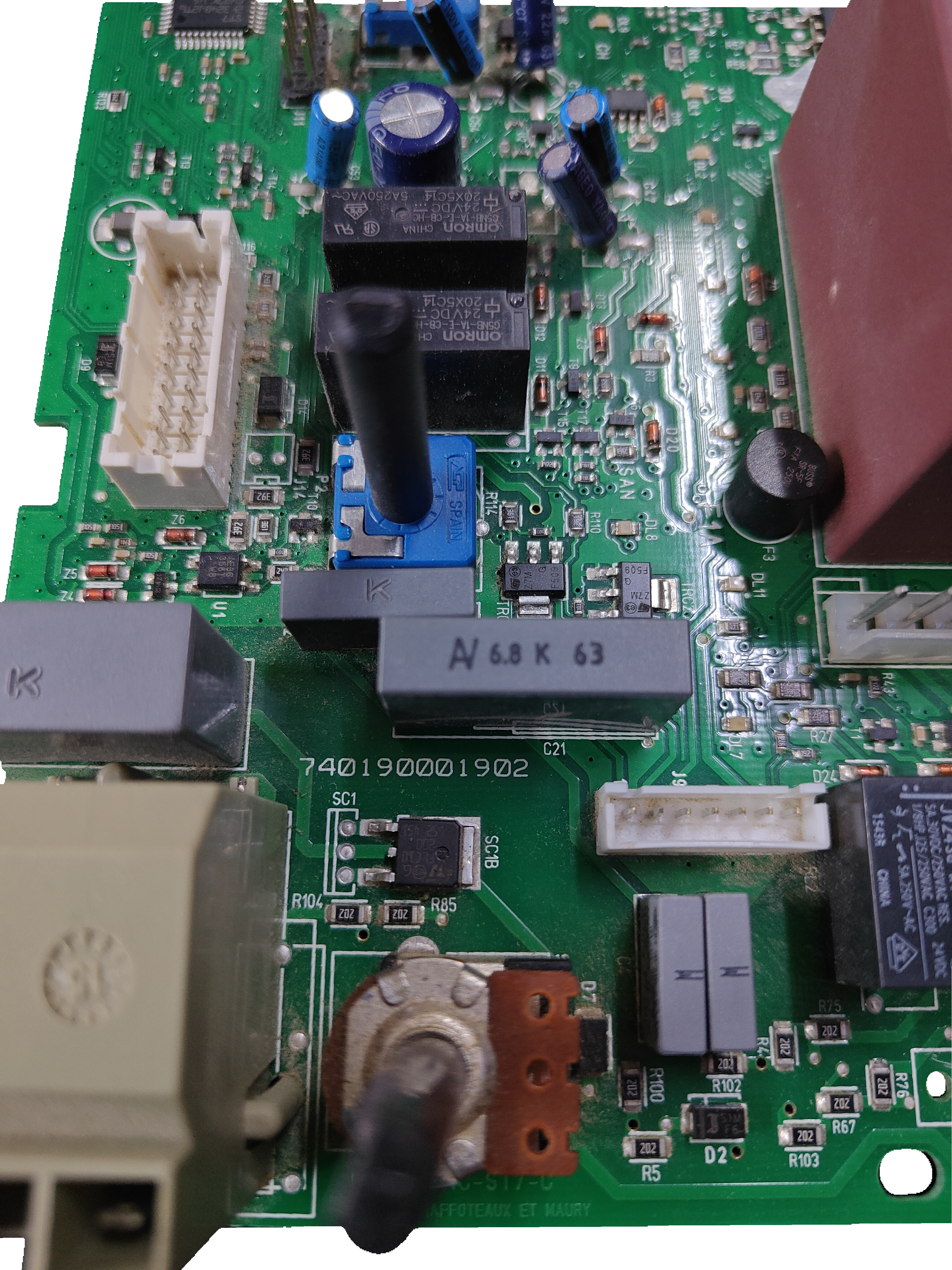

Placa electrónica Chaffoteaux et Maury 740190001902 para Elexia Comfort 24 FF y 24 CF: vista 3
Chaffoteaux et MauryFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ChaffoteauxCompatibilidad confirmada

Placa electrónica Chaffoteaux et Maury 740190001902 para Elexia Comfort 24 FF y 24 CF

Código del circuito740190001902

La 740190001902 es una placa electrónica Chaffoteaux et Maury confirmada por nuestro taller para las calderas Elexia Comfort 24 FF y Elexia Comfort 24 CF. Pieza usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 740190001902
  • Transformador P.M.A. 80418003
  • Primario 230 V · 22,5 VA
  • Elexia Comfort 24 FF y 24 CF
Todos los códigos de esta unidad2
Código del circuito
740190001902
SKU Ecoklima
PLC384

La 740190001902 y la 60000571 solo aparecen unidas en una tienda (teplo-plus.net); las demás dan la 60000571 sin citar la 740190001902. Sin un tercer origen no damos la equivalencia por confirmada.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la electrónica de control de la caldera: lleva un transformador P.M.A. con primario de 230 V y tres secundarios: 22 V, 22 V y 42 V. Se sospecha de ella cuando la caldera no responde y ya se han descartado la alimentación eléctrica, los fusibles y los componentes externos.

Compruébalo en tu placa
  1. Busca el código 740190001902 marcado en el circuito de la placa (también puede escribirse 740 190 001 902).
  2. Mira el transformador P.M.A.: debe llevar marcados 80418003 y 740100000500, con primario de 230 V y 22,5 VA a 50/60 Hz.
  3. No te fíes solo del 60000571, el código que dan las tiendas y un despiece de la Elexia Comfort: solo una tienda lo une a la 740190001902. Compara el código marcado en el circuito y el transformador.
  4. Comprueba que tu caldera es una Elexia Comfort 24 FF o 24 CF, las confirmadas por nuestro taller. Para otro modelo, envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
740190001902Código principal marcado en el circuito de la placa (también 740 190 001 902)
80418003Código marcado del transformador P.M.A. de la placa
740100000500Segundo código marcado del transformador P.M.A. de la placa
60000571Código del circuito impreso (pos. 0615) en un despiece de la Elexia Comfort 24 CF/FF alojado en un distribuidor italiano; editor no identificado. Una tienda lo lista junto a la 740190001902: falta confirmar que sea la misma placa
000342005002 / 61308723Otros códigos que esa tienda lista junto a la 740190001902 y la 60000571; por confirmar
No la confundas con
  • 80418003 / 740100000500Códigos del transformador P.M.A. montado en la placa · Según nuestro taller son los del transformador, y en una de nuestras unidades constan también como códigos marcados de la pieza. La placa se identifica por la 740190001902

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Chaffoteaux Elexia Comfort 24 CFConfirmada por nuestro taller
  • Chaffoteaux Elexia Comfort 24 FFConfirmada por nuestro taller · también en openclima.com
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Transformador: potencia y frecuencia marcadas
22.5 VA; 50/60 Hz
Transformador: primario marcado
230 V (2-7)

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Códigos del transformador P.M.A.
80418003; 740100000500
Transformador P.M.A. SEC.1
22 V; 0,5 VA (14-12)
Transformador P.M.A. SEC.2
22 V; 0,5 VA (12-10)
Transformador P.M.A. SEC.3
42 V; 0,01 VA (8-9)
Marcado visible en condensador C21
6.8 K 63

Datos de nuestro inventario

Subcomponentes relés
OMRON G5LE-1-VD, bobina DC 24 V · contactos 5 A, 250 VAC~
Aplicación indicada en inventario
Elexia Comfort 24 CF

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Compara el transformador P.M.A.

Debe llevar 80418003 y 740100000500, con primario de 230 V y secundarios de 22 V, 22 V y 42 V.

Fotografía los ajustes

Antes de desmontar la placa antigua, fotografía sus interruptores y trimmers: una tienda los describe bajo una tapa de goma en la 60000571.

Monta con un técnico

La placa trabaja a 230 V y gobierna una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Chaffoteaux 740190001902?

El código 740190001902 está marcado en el circuito de la placa y, en una de nuestras unidades, también en la etiqueta de la bolsa. Compara además el transformador P.M.A.: lleva los códigos 80418003 y 740100000500, primario de 230 V y 22,5 VA a 50/60 Hz.

¿Sirve para mi Elexia Comfort 24 FF o 24 CF?

Sí. Nuestro taller ha confirmado esta placa para la Chaffoteaux Elexia Comfort 24 FF y para la Elexia Comfort 24 CF. Fuera del taller, openclima.com da la 740190001902 para la 24 FF y teplo-plus.net la lista para la Elexia Comfort sin distinguir variante: son dos fuentes externas, no tres.

¿Sirve para otra Elexia, Calydra o Britony?

No lo tenemos confirmado. Varias tiendas dan la placa 60000571 para Elexia 20, Elexia Comfort 28, Calydra, Maya, Britony o MC 2, pero ninguna fuente une la 740190001902 a Elexia 20, Calydra, Maya, Britony ni MC 2. Teplo-plus.net la une a «Elexia Comfort» sin decir si es 24 o 28, así que la 28 tampoco está confirmada. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿La 740190001902 es lo mismo que la 60000571?

Aún no está confirmado. Un despiece de la Elexia Comfort (edición de 2008) alojado en un distribuidor italiano, sin editor identificado, con los modelos 24 CF y 24 FF en versiones NAT y B/P, lista en la pos. 0615 el circuito impreso 60000571, no la 740190001902. Solo teplo-plus.net las lista juntas, y boilerparts.ru da la 60000571 con el transformador P.M.A. 80418003, el mismo que marca nuestra placa. Con un solo origen que las una, no damos la equivalencia por buena.

¿Qué significan los códigos 80418003 y 740100000500 de la placa?

Son los códigos del transformador P.M.A. montado en la placa, según nuestro taller. La identidad de la placa es la 740190001902. El transformador tiene primario de 230 V (22,5 VA, 50/60 Hz) y tres secundarios: 22 V, 22 V y 42 V.

¿Hay que ajustar algo al montarla?

No tenemos ajustes confirmados para esta placa. Para una placa 60000571, boilerparts.ru describe interruptores bajo una tapa de goma y trimmers P3-P5, con rangos de 30 s a 3 min y desde 7,75 kW hasta la potencia máxima. No está confirmado para esta placa: antes de desmontar la antigua, fotografía sus ajustes.

¿Quién debe montar esta placa?

Un técnico cualificado. La placa trabaja con 230 V (primario del transformador) y gobierna una caldera de gas: hay que cortar la alimentación antes de tocarla y revisar el funcionamiento de la caldera al terminar.

Cómo hemos verificado esta ficha

Chaffoteaux et Maury 740190001902

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Nuestro taller confirma la 24 FF y la 24 CF. Dos tiendas (openclima.com y teplo-plus.net) unen la 740190001902 con la Elexia Comfort; al menos cinco tiendas dan la 60000571 para esa caldera sin citar este código.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Chaffoteaux et Maury; la marca se cita para indicar compatibilidad.
