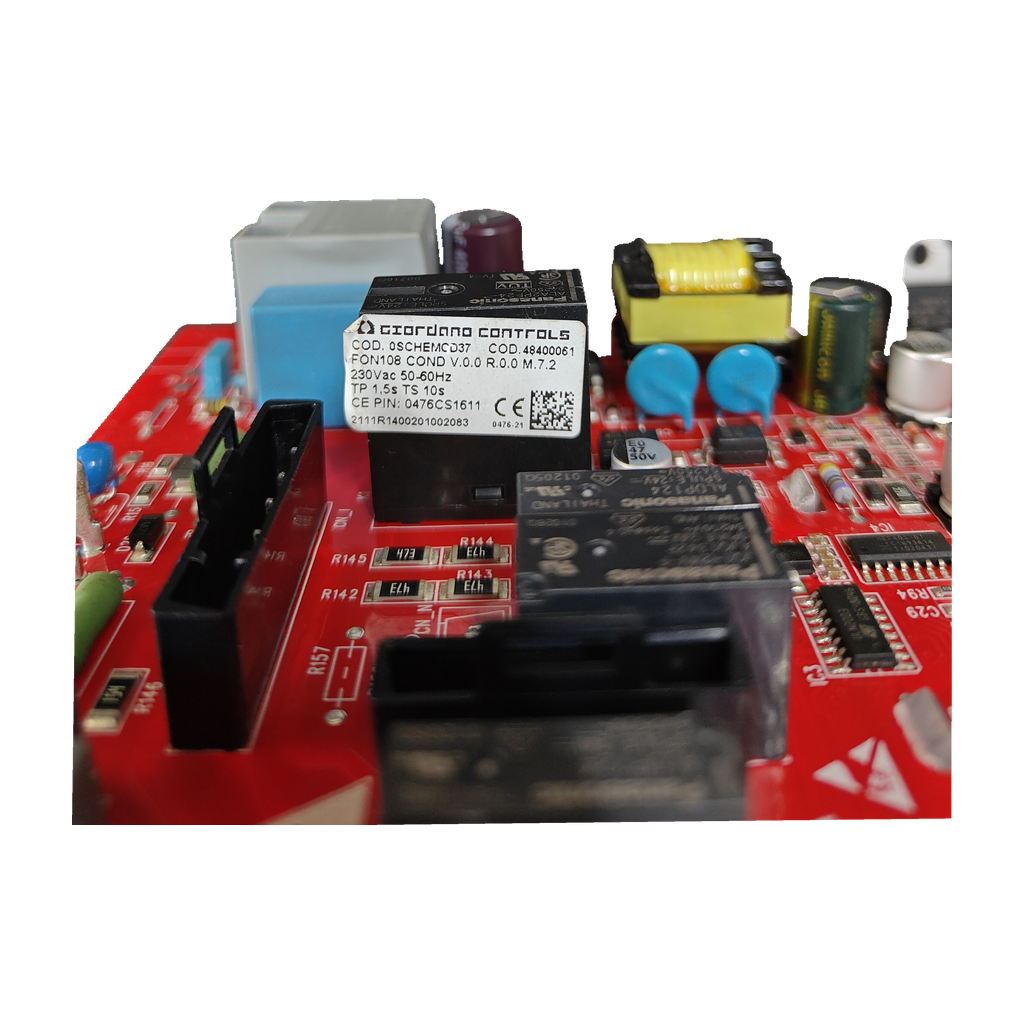

Placa electrónica Giordano Controls FON108 COND · 48400061 para Fagor Natur 24281 N: Pieza e identificador ampliado

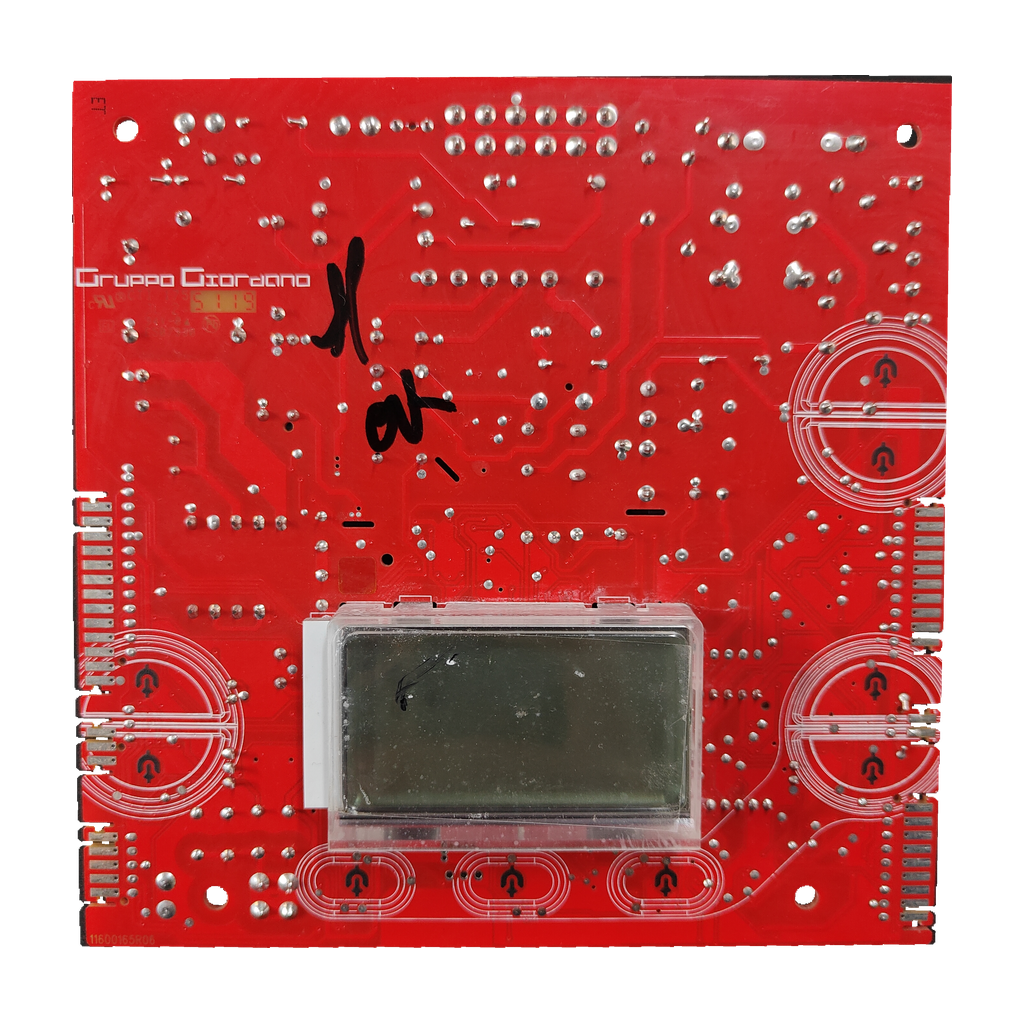

Placa electrónica Giordano Controls FON108 COND · 48400061 para Fagor Natur 24281 N: vista 2

Placa electrónica Giordano Controls FON108 COND · 48400061 para Fagor Natur 24281 N: vista 3

Giordano ControlsFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Giordano ControlsCompatibilidad confirmada

Placa electrónica Giordano Controls FON108 COND · 48400061 para Fagor Natur 24281 N

Referencia Fondital6SCHEMOD37

Placa de modulación Giordano Controls FON108 COND (ref. 48400061, PCB 11600165R06) para la Fagor Natur 24281 N, confirmada por nuestro taller. Antonelli y Faustoricambi la dan como equivalente al 6SCHEMOD37 de Fondital; Antonelli la asocia a Antea y Delfis Condensing. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. 48400061
6SCHEMOD37 según 2 tiendas
PCB 11600165R06
230 V CA · 50-60 Hz

Todos los códigos de esta unidad5

Referencia Fondital: 6SCHEMOD37
Código del circuito: 11600165R06
Código de la etiqueta: 48400061
Modelo: FON108 COND
SKU Ecoklima: PLC324

Nuestra etiqueta marca 0SCHEMOD37; los despieces oficiales de Fondital usan 6SCHEMOD37. Antonelli y Faustoricambi unen el 6SCHEMOD37 con el 48400061; tres tiendas ucranianas dan el 48400061 con el 6SCHEMOD37C. Compara siempre ese número.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de modulación para calderas de condensación. Es una placa Giordano Controls que Antonelli y Faustoricambi unen al código Fondital 6SCHEMOD37, la «scheda modulazione condensing compatta» del cuadro eléctrico en los despieces oficiales de Fondital.

Compruébalo en tu placa

Busca en la etiqueta el modelo FON108 COND y la referencia 48400061; el circuito lleva 11600165R06.
Compara el código marcado: la nuestra dice 0SCHEMOD37; los despieces oficiales de Fondital y varias tiendas usan 6SCHEMOD37, y tres tiendas ucranianas 6SCHEMOD37C.
Compara el modelo completo (FON108 COND), no solo «FON108», y la referencia 48400061. No la confundas con la 6SCHEGAR46.
Mira la placa de características de tu caldera: la Fagor Natur 24281 N está confirmada por nuestro taller.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

48400061	Referencia de la placa (etiqueta y tiendas)
FON108 COND	Modelo y revisión de la etiqueta: V.0.0 R.0.0 M.7.2
11600165R06	Código del circuito (PCB)
0SCHEMOD37	Código marcado en la etiqueta
6SCHEMOD37	Código Fondital en el despiece oficial de Antea y Delfis Condensing KC; Antonelli y Faustoricambi lo unen al 48400061
6SCHEMOD37C	Artículo que 3 tiendas ucranianas dan para el 48400061
6YSCHEMOD30	Código anterior de la 6SCHEMOD37 (Antonelli); otras 2 tiendas dan 6SCHEMOD30
0476CS1611	PIN de marcado CE de la etiqueta

No la confundas con

6SCHEGAR46Placa de modulación «GAR» de la Antea Condensing · Ocupa la posición 73 del despiece oficial en otra versión de la caldera: no es esta placa
ST0000972Placa Fagor Natur Low NOx (reacondicionada) · ICG Calderas la da para la Fagor Natur 24281N; nuestro taller confirma la 48400061. Compara el código de tu placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Fagor Natur 24281 NConfirmada por nuestro taller

Por confirmarPor confirmar

Fondital Antea Condensing KC, KR y KRB 12/24/28Despiece oficial + 4 tiendas con el 6SCHEMOD37. Solo sin presostato de aire (Sercatec). No la versión GAR
Fondital Delfis Condensing KC 24/28Despiece oficial + 3 tiendas con el 6SCHEMOD37. Solo sin presostato de aire (Sercatec).
Fondital Delfis Condensing KRB 12/24/284 tiendas con el 6SCHEMOD37. Solo sin presostato de aire (Sercatec).
Nova Florida Pegasus Compact IN KBS-V 24-283 tiendas con el 6SCHEMOD37 (SATCRM, Sercatec, Climatización Ibérica). Solo sin presostato de aire (Sercatec).
Fondital Delfis-Ischia Condensing1 tienda: SATCRM (6SCHEMOD37). Su ficha de la Delfis Condensing KC24 remite a la 6SCHEGAR46 con presostato; no aclara si vale aquí.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos según las tiendas

Tipo: Placa electrónica de modulaciónFaustoricambi
Ajuste de fábrica: Gas natural y caldera de 24 kW1 tienda ucraniana

Marcados de esta unidad

Modelo/revisión de la etiqueta: FON108 COND V.0.0 R.0.0 M.7.2
Código de trazabilidad impreso: 2111R1400201002083
Alimentación: 230 V CA
Frecuencia: 50-60 Hz
Tiempo TP: 1,5 s
Tiempo TS: 10 s
Marcado CE: 0476-21
Marcado en la PCB: Gruppo Giordano
Alimentación: 230 V AC
alimentacion marcada: 230Vac 50-60Hz
marcado de conformidad: CE PIN: 0476CS1611; 0476-21
Código marcado: 0SCHEMOD37; 2111R1400201002083

Antes de cambiar la placa

Lo que revisa el técnico

Presostato de aire

Sercatec: la 6SCHEMOD37 es solo para modelos sin presostato de aire; SATCRM remite a la 6SCHEGAR46.

Monta con un técnico

Se alimenta a 230 V (etiqueta). Climatización Ibérica: no se recomienda su instalación por personal no cualificado.

Preguntas frecuentes

6 preguntas

¿Dónde está el código de esta placa y qué significa cada uno?

En la etiqueta: FON108 COND (modelo, V.0.0 R.0.0 M.7.2), 48400061 (referencia) y 0SCHEMOD37 (código marcado). El circuito lleva 11600165R06 y Gruppo Giordano; 0476CS1611 es el PIN del marcado CE. Compara primero el 48400061: Antonelli lo cita con FON108 y Faustoricambi lo da como código de proveedor.

¿Sirve para mi Fagor Natur 24281 N?

Sí. Nuestro taller ha confirmado esta placa para la Fagor Natur 24281 N. Ninguna fuente externa une esa caldera con el 48400061; Climatización Ibérica lista una «Fagor Natur 24/28 1N» entre las del 6SCHEMOD37. ICG Calderas da otra placa, la Fagor ST0000972, para la 24281N: compara el código de tu placa o llámanos al 919 931 595.

¿Qué otras calderas llevan esta placa?

Ninguna otra está verificada. Con el 6SCHEMOD37 de Fondital las tiendas listan Antea Condensing KC/KR/KRB 12/24/28 (despiece oficial + 4 tiendas), Delfis Condensing KC 24/28 (despiece oficial + 3), Delfis KRB 12/24/28 (4) y Pegasus Compact IN KBS-V 24-28 (3). Solo Antonelli y tres tiendas ucranianas citan el 48400061 con Antea y Delfis: equivalencia por confirmar.

¿Por qué mi etiqueta dice 0SCHEMOD37 y las tiendas 6SCHEMOD37?

Nuestra unidad está marcada 0SCHEMOD37. Ninguna fuente cita ese código, pero Antonelli y Faustoricambi unen el 48400061 de la etiqueta con el 6SCHEMOD37 (antes 6YSCHEMOD30 según Antonelli, o 6SCHEMOD30 según Sercatec y otra tienda); tres tiendas ucranianas lo dan con el 6SCHEMOD37C.

¿Vale si mi caldera lleva presostato de aire?

Dos tiendas apuntan a que no. Sercatec: «solo para modelos sin presostato de aire»; SATCRM remite a la 6SCHEGAR46 para calderas con presostato de aire. Compara el código de tu placa antes de pedirla.

¿Hay que ajustar algo al montarla y quién debe hacerlo?

Una tienda ucraniana indica que viene ajustada para gas natural y caldera de 24 kW; para 28 kW o gas licuado hay que reajustar parámetros desde el panel de la caldera. Se alimenta a 230 V CA (etiqueta). Climatización Ibérica: no se recomienda su instalación por personal no cualificado.

Cómo hemos verificado esta ficha

Giordano Controls FON108 COND

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Dos tiendas (Antonelli, Faustoricambi) unen el 48400061 con el 6SCHEMOD37; tres ucranianas lo dan con el 6SCHEMOD37C: el código Fondital discrepa. Nuestro taller confirma la Fagor Natur 24281 N; ninguna fuente la une al 48400061 (ICG Calderas la da con la ST0000972) ni cita el 0SCHEMOD37.

Fuentes consultadas

Despiece oficial Fondital Antea Condensing C 307-05 (PDF)6SCHEMOD37, posición 73
Despiece oficial Fondital Delfis Condensing C 306-03 (PDF)6SCHEMOD37, cuadro eléctrico de los KC 24-28
Antonelli: placa Giordano 6SCHEMOD37 (48400061 · FON108)Une 48400061, FON108 y 6SCHEMOD37
Faustoricambi: placa 48400061 compatible con 6SCHEMOD37Código de proveedor 48400061
Gaztech (Ucrania): placa 6SCHEMOD37C · 48400061Antea y Delfis; ajuste de fábrica
Vasti: placa Fondital 6SCHEMOD37 para Antea y DelfisModelos Fondital
Climatización Ibérica: placa Fondital 6SCHEMOD37Lista Fagor Natur 24/28 1N y Pegasus Compact
SATCRM: placa Fondital 6SCHEMOD37Pegasus Compact; 6SCHEGAR46 con presostato

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Giordano Controls, Fagor, Fondital ni Nova Florida; las marcas se citan para indicar compatibilidad.
