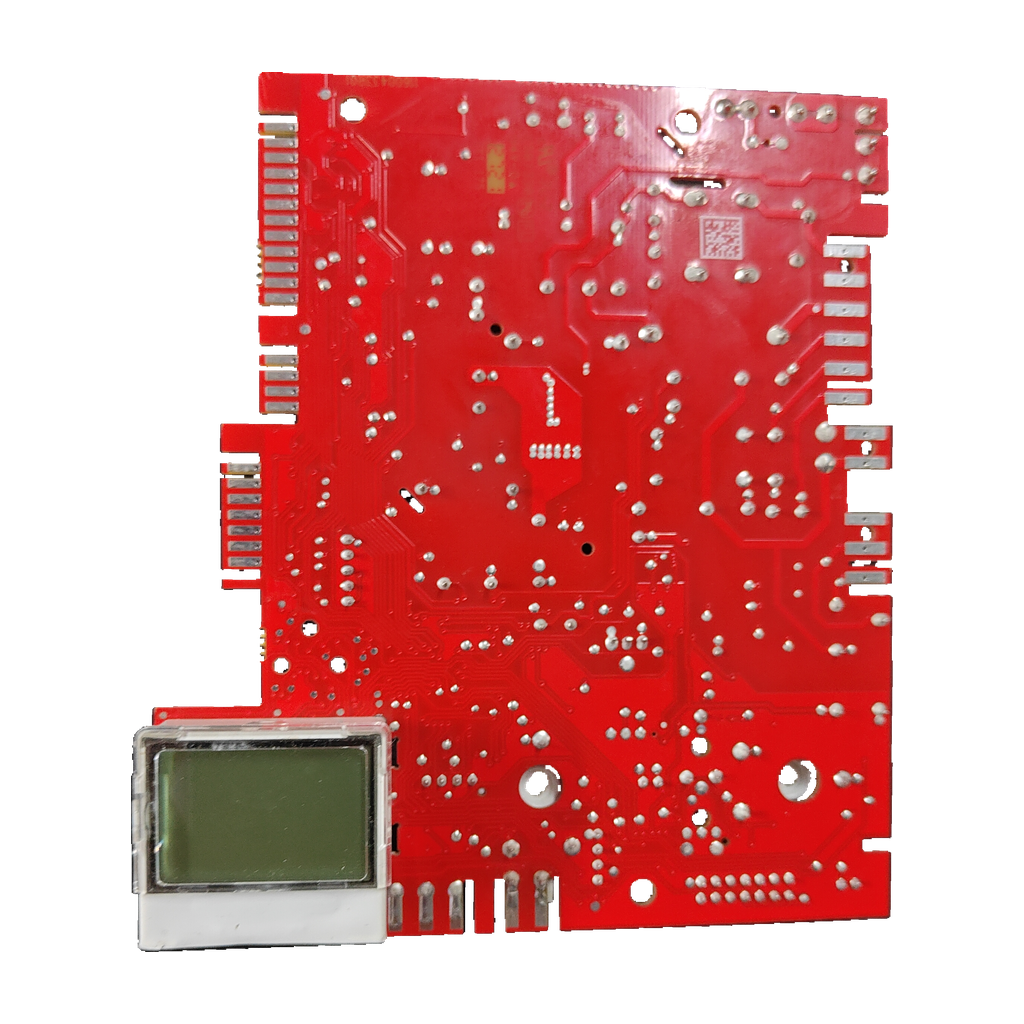

Placa de gestión AKL05LC 20071334 para Beretta Ciao Green 29 C.S.I. y 25 C.S.I. NG hasta N6DN0652568

Esquema del manual oficial 25 C.S.I. NG (placa AKL05 GAR)

Fusible del esquema

3,15 A F · 230 VManual Beretta

Modelos con asignación en despiece

Beretta

Ciao Green 25 C.S.I. NG · aparato 2009543420071334 hasta N6DN0652568. Desde N6DN0652569 el despiece asigna 20145178 AKL05LCGAR.

Beretta

Ciao Green 25 C.S.I. LPG · aparato 2009543720071334 en la lista de piezas rev.5; no se encontró un corte de serie específico para esta versión.

Beretta

Ciao Green 29 C.S.I. NG · aparato 2009543520071334 en la posición 20 del despiece; el ejemplar consultado no indica un corte de serie.

conserva la declaración de familia CIAO GREEN. Las variantes adicionales que aparecen en distribuidores se separan en la tabla siguiente porque no se localizó un BOM exacto para cada una.

Aplicaciones publicadas por distribuidores; falta BOM exacto

Beretta

Ciao Green 25 RSI · 20095432Aparece en listas de distribuidores para 20071334; no se encontró BOM de esa variante.

Beretta

Mynute Boiler Green 25 BSI · 20096189 / 20096190El código del aparato discrepa entre distribuidores; sin BOM exacta, dejar como candidato y verificar matrícula.

Beretta

Mynute Green E 25 CSI · 20096474; 30 CSI · 20096475; 30 RSI · 20103502Aplicaciones publicadas por distribuidores; BOM y serie exactas no contrastadas.

Beretta

MySmart 20 RSI · 20130770; Paros Green FT 32 CSI · 20091243Aplicaciones publicadas por distribuidores; BOM y serie exactas no contrastadas.

Beretta

Rain Green E 25 CSI · 20096642; 25 RSI · 20096645; 30 CSI · 20096643; Box 25 CSI · 20096647Aplicaciones publicadas por distribuidores; BOM y serie exactas no contrastadas.

Sylber

Area Condensing 25 S / 32 SAplicaciones publicadas por distribuidores; no se localizó BOM exacta de cada variante.

Sylber

Linea Condensing 25 S / 28 S / 35 S; 35 SR; 35 BAplicaciones publicadas por distribuidores; no se localizó BOM exacta de cada variante.

Sylber

Style Condensing 25 S / 28 S / 29 S / 35 S; 25 SR / 29 SRAplicaciones publicadas por distribuidores; no se localizó BOM exacta de cada variante.

Riello

Start Aqua Condens 25 BIS · 20065294 / 20100125Aplicaciones publicadas por distribuidores; no se localizó BOM exacta de cada variante.

Riello

Start Condens 25 IS · 20095404 / 20114910; 25 KIS NG · 20099567; 25 KIS LPG · 20099568; 25 KIS · 20114905Aplicaciones publicadas por distribuidores; no se localizó BOM exacta de cada variante.

Riello

Start Condens 29 KIS NG · 20100124; 29 KIS · 20114907Aplicaciones publicadas por distribuidores; no se localizó BOM exacta de cada variante.

Confirma siempre modelo completo y matrícula con la caldera. El listado comercial puede variar por número de serie; el código de aparato 20096189/20096190 está en conflicto entre fuentes.

Datos registrados y alcance

Marca indicada en

Gruppo Giordano; el catálogo anterior usaba Giordano Controls. No se encontró fuente primaria que explique si son razón social y nombre comercial.

Modelo de placa

AKL05LC (transcripción de ; también figura en listados de distribuidores).

Referencia de recambio

20071334; posición 20 de los despieces Ciao Green 25 CSI y 29 CSI consultados.

Códigos COD. registrados en la ficha existente

20070156; 40002901. Son códigos de etiqueta transcritos y no se han igualado por fuente OEM a 20071334.

Revisión/versiones registradas en la ficha existente

V.0.1; R.0.0; M.0.1. Se conservan literalmente; no se localizó una leyenda que decodifique estos campos.

Marcado de PCB

11600433R01 ( ); sin enlace OEM documentado con la referencia 20071334.

Marcado del circuito integrado

40002901R02 ( ); no se confunde con el código COD. 40002901.

TP / TS

TP: 1,5 s; TS: 10 s (transcripción ; no se infiere la función de los tiempos).

Alimentación / frecuencia

transcribe 230 Vac y 50-60 Hz. El manual de la caldera Ciao Green CSI indica 230 V/50 Hz para el aparato completo; la placa no queda certificada para 60 Hz por esa fuente.

CE PIN / marcado CE

0085CQ0108 / 0085-21 (transcripciones de ; no se ha confirmado que sean certificaciones específicas de esta placa).

Relé Omron

G5NB-1A-E; indica bobina de 24 VDC y contacto de 5 A/250 VAC. La ficha Omron confirma especificación de componente bajo condiciones de carga resistiva; no es la capacidad de la placa.

Relé Panasonic

La ficha existente transcribe AL2PF24 y 5 A/250 VAC. Panasonic documenta ALA2PF24 (con una A inicial) y valores de componente; queda pendiente confirmar qué código está instalado.

Resistencia registrada

10 Ω; 5%; 3 W (transcripción ; sin función asignada).

Condensadores registrados

220/16 V; 47/50 V; 470/50 V (transcripción ; sin asignación de circuito).

Origen consignado en la ficha existente

Fabricado en la UE (dato de la ficha; no se encontró declaración primaria para esta unidad).

Referencia, códigos y variantes

20071334

Referencia de recambio asignada a la placa de gestión, pos. 20, en los despieces exactos consultados.

20070156

Listada como cruce de Beretta/Sylber por distribuidores; equivalencia OEM no confirmada.

4R003125

Listada como referencia Riello relacionada por distribuidores; no se halló tabla de equivalencia OEM ni BOM Riello exacta que la una a esta unidad.

20145178 / AKL05LCGAR

Placa distinta que el BOM de Ciao Green 25 CSI NG asigna desde matrícula N6DN0652569; no se anuncia como equivalente a 20071334.

11600433R01

Marcado de PCB transcrito en ; no es referencia de recambio demostrada.

40002901R02

Marcado IC transcrito en ; se mantiene separado de la placa y de 40002901.
