Placa electrónica Giordano Controls FON108 COND11600165R06Precio a consultar
Gruppo GiordanoFotos de esta unidad
1 / 3

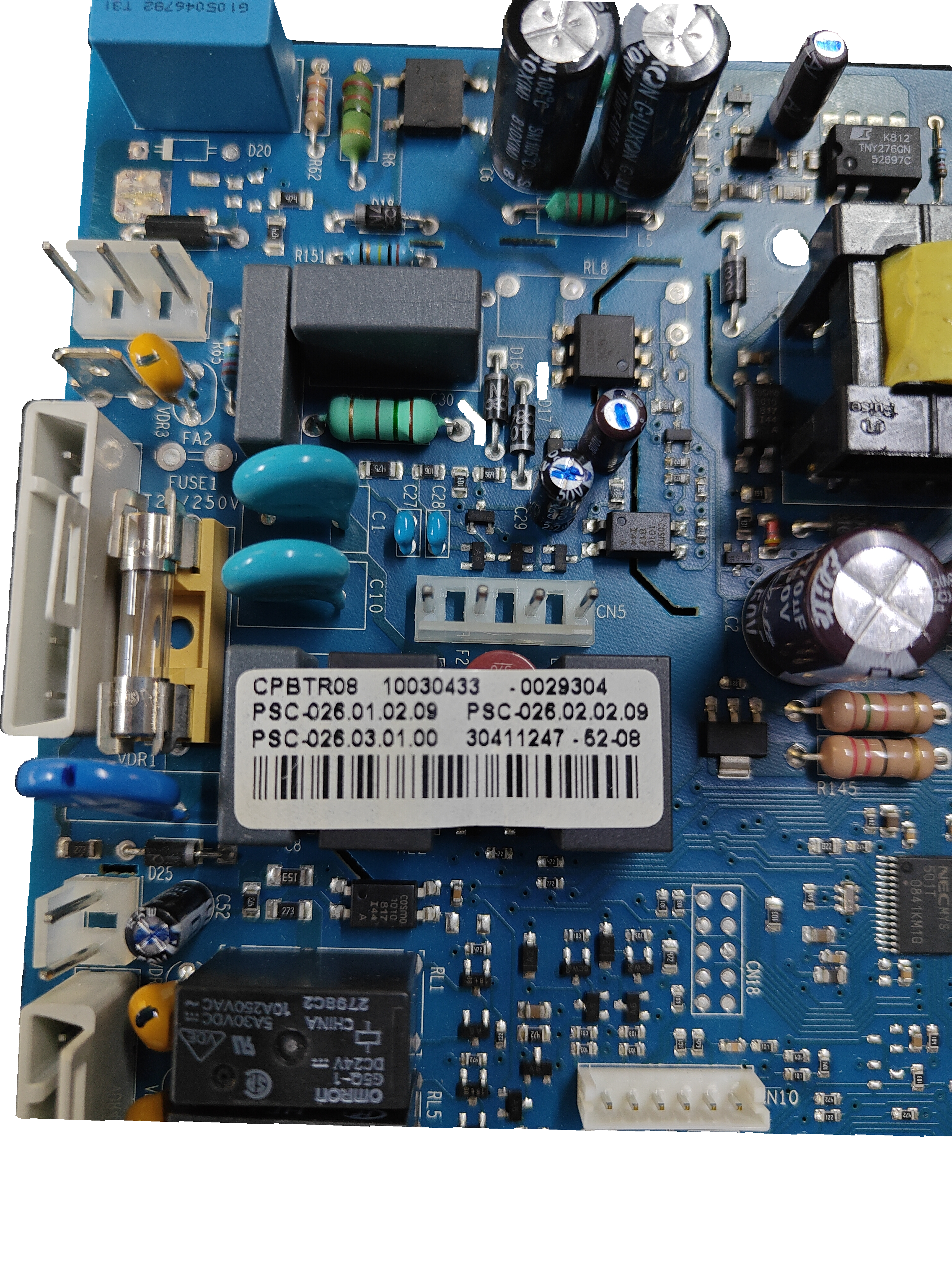

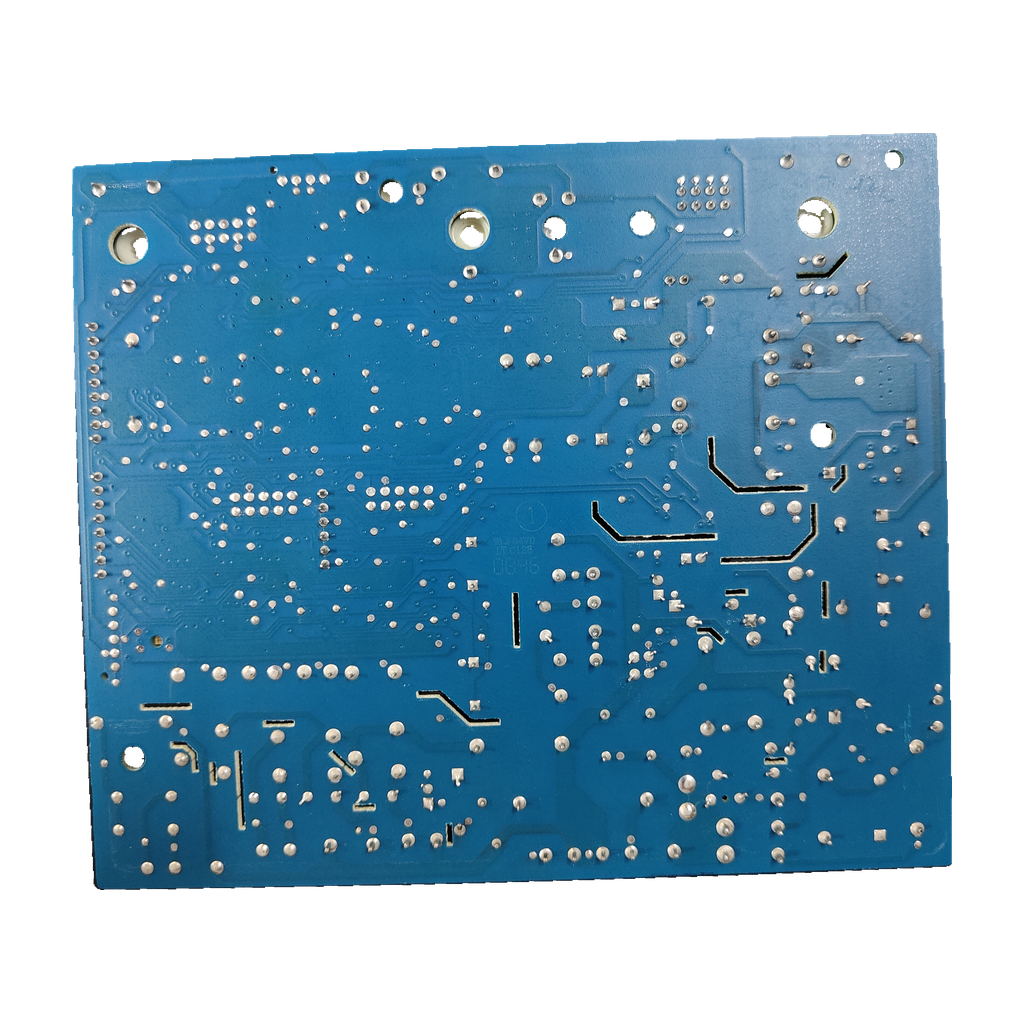

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Giordano ControlsReferencia verificada
Placa electrónica Gruppo Giordano CPBTR08 · 10030433 para Beretta Ciao N 24 CAI
Referencia BerettaR10030433
La CPBTR08 (Beretta R10030433, marcada 10030433) es la placa electrónica de gestión de Gruppo Giordano de la Beretta Ciao N 24 CAI, confirmada por nuestro taller, y de otras Ciao N, Quadra y Caldariello. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- CPBTR08 · 10030433
- Beretta R10030433
- Riello 4366327
- Fusible FUSE1 T2A/250V
Todos los códigos de esta unidad5
- Referencia Beretta
- R10030433
- Código del circuito
- 15003409-00
- Código de la etiqueta
- 10030433
- Modelo
- CPBTR08
- SKU Ecoklima
- PLC390
15003409-00, 30411247, PSC-026 y .0029304 solo constan en la unidad: ninguna fuente los cita.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa de gestión de la caldera. Según una tienda, es una placa única que sustituye a la placa CP08 y al módulo de encendido ACF01, que iban por separado.
Compruébalo en tu placa
- Busca en la placa el marcado CPBTR08 y el código 10030433 (Gruppo Giordano). La nuestra lleva también 15003409-00.
- Compara tu placa con CPBTR08, 10030433 y R10030433 (Beretta); Riello la lista como 4366327.
- No la confundas con la CP08 (R10023537), placa anterior de la Ciao 24 CAI N, ni con la IC21 de la Ciao C.A.I. sin N.
- Mira el modelo en la placa de características de la caldera (p. ej. Ciao N 24 CAI).
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| CPBTR08 | Designación de la placa, marcada en la unidad (Gruppo Giordano) |
|---|---|
| 10030433 | Código marcado en la unidad; es el R10030433 de Beretta |
| R10030433 | Código Beretta del recambio (lista de recambios y tiendas: 4 orígenes) |
| 4366327 | Código Riello del mismo recambio (3 orígenes de tienda) |
| SCH10030433 | Código de la placa única de gestión en una tienda |
| 40001800 | Segundo COD. que una tienda cita junto a CPBTR08 |
| 15003409-00 | Código del circuito marcado en la unidad |
| 30411247 .62-08 · PSC-026.01.02.09 · .0029304 | Otros códigos marcados en la unidad |
No la confundas con
- R10023537Placa CP08, anterior, de la misma Ciao 24 CAI N · La lista de recambios la da para números de serie anteriores a C31; la CPBTR08, desde C31.
- R10028890Módulo de encendido aparte (pos. 19) de la Ciao 24 CAI N · Es otra pieza y solo figura para números de serie anteriores a C30.
- IC21Placa de control de la Ciao C.A.I., serie sin N · Es la placa de otra serie, no la CPBTR08.
Calderas en las que va
10 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Beretta Ciao N 24 CAI (Ciao 24 CAI N · 1100653)Confirmada por nuestro taller · también en 3 orígenes
- Beretta Ciao 28 CAI N (1100663)3 orígenes
- Beretta Ciao 24 CSI N/AR (1100673)3 orígenes
- Beretta Ciao 28 CSI N/AR (1100683)3 orígenes
- Beretta Ciao Box 24 CSI (20000000)3 orígenes
- Sylber Quadra 20 IE (1550563)3 orígenes
- Sylber Quadra 24 IEFF (1150183)3 orígenes
- Sylber Quadra One 20 IE FF TS (1550833)3 orígenes
- Sylber Brief 20 KW IE FF (20000104)3 orígenes
- Riello Caldariello 24 KIS N 3S (4286221 · 4286222)3 orígenes (Romstal: «24 KIS 3S»)
Por confirmarPor confirmar
- Sylber Quadra 24 IE (1550573)2 orígenes; por confirmar
- Sylber Quadra 20 IE FF TS (1550583)2 orígenes; por confirmar
- Sylber Quadra 24 IE FF TS (1550593)2 orígenes; por confirmar
- Riello Caldariello IN 24 KIS (20000001)2 orígenes; por confirmar
- Riello Caldariello 24 KI N (4286121 · 4286122)2 orígenes; por confirmar
No sirve para
- Beretta Ciao C.A.I. (serie sin N)Su manual de servicio da la placa IC21
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadFichas de tienda · por confirmar (1-2 orígenes)
- Alimentación
- 230 V · 50 HzRomstal (1 origen)
- Tiempo de preventilación (TV)
- 1,5 sAntonelli, Romstal (2)
- Tiempo de seguridad (TS)
- 7,5 sAntonelli, Romstal (2)
Identificación y códigos del repuesto
- Código marcado
- PSC-026.01.02.09 PSC-026.02.02.09 PSC-026.03.01.00
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- FUSE1 serigrafiado
- T2A/250V
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Subcomponente fusible FUSE1
- T 1,25 A / 250 V
- Subcomponente relé OMRON G5Q-1
- bobina DC24V
- Aplicación indicada en inventario
- Beretta Ciao N 24 CAI
- Código marcado
- .0029304; PSC-026.01.02.09 PSC-026.02.02.09 PSC-026.03.01.00; 30411247 .62-08
Antes de cambiar la placa
Lo que revisa el técnicoFusible FUSE1
La placa lleva serigrafiado T2A/250V. Compruébalo antes de dar la placa por averiada.
Relé OMRON G5Q-1
Lleva un relé con bobina de 24 V DC, según nuestro taller.
Monta con un técnico
Trabaja con 230 V y con el gas de la caldera: que la monte un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Cómo identifico esta placa?
Es una placa de Gruppo Giordano con el marcado CPBTR08 y el código 10030433, que Beretta escribe R10030433. Esta unidad también lleva 15003409-00, 30411247 .62-08 y .0029304. Compara al menos CPBTR08 y 10030433 con los de tu placa.
¿Sirve para mi Beretta Ciao N 24 CAI?
Sí: nuestro taller la ha confirmado para la Ciao N 24 CAI. La dan además 3 orígenes externos, entre ellos la lista de recambios de la Ciao 24 CAI N (1100653), que trae «Scheda gestione CPBTR08», R10030433, en la posición 20.
¿Qué diferencia hay con la placa CP08 (R10023537)?
En la Ciao 24 CAI N, la lista de recambios da la CP08 (R10023537) para números de serie anteriores a C31 y la CPBTR08 (R10030433) desde C31. Son placas distintas: compara el código de tu placa.
¿Qué significan CPBTR08, 10030433, R10030433 y 4366327?
CPBTR08 es la designación de la placa de Gruppo Giordano. 10030433 es el código del recambio; en la lista de recambios y en las tiendas aparece como R10030433, con la marca Beretta. 4366327 es la referencia Riello del mismo recambio, según 3 orígenes.
¿En qué otras calderas se monta, además de la Ciao N 24 CAI?
Con 3 orígenes: Ciao 28 CAI N, Ciao 24 y 28 CSI N/AR, Ciao Box 24 CSI, Sylber Quadra 20 IE, Quadra 24 IEFF, Quadra One 20, Brief 20 KW y Riello Caldariello 24 KIS N 3S. Con 2 (por confirmar): Quadra 24 IE, las Quadra FF TS, Caldariello 24 KI N e IN 24 KIS. El taller solo ha confirmado la Ciao N 24 CAI: si tu caldera es otra, llámanos al 919 931 595.
¿Es placa única o lleva módulo de encendido aparte?
Dos tiendas la describen como placa única, solo para calderas que no llevan placas de encendido y de modulación separadas. La lista de recambios de la Ciao 24 CAI N trae un módulo de encendido aparte (R10028890) solo para números de serie anteriores a C30.
¿Quién debe montarla?
Un técnico cualificado: la placa gobierna una caldera de gas y trabaja con 230 V. Una tienda italiana recomienda identificarla por el código y por el modelo exacto de la caldera, y comparar los datos del aparato antes de comprar.
Cómo hemos verificado esta ficha
Gruppo Giordano CPBTR08Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Identidad unida por 5 orígenes (tiendas y una lista de recambios); la Ciao 24 CAI N sale en 3. Otras 9 calderas tienen 3 orígenes y 5 tienen 2. Una tienda llama a la pieza «original» en una ficha y «compatible» en otra.
Fuentes consultadas
- Lista de recambios Ciao 24 CAI N 1100653 (Parts On-Line, PDF en termicaricambi.com)R10030433 Scheda gestione CPBTR08, pos. 20, desde la serie C31
- Faustoricambi: ficha de la placa CPBTR08 R10030433Códigos Beretta y Riello; misma tabla que Termicaricambi
- Antonelli Ricambi: placa CPBTR08, COD. 10030433Placa única; TV 1,5 s, TS 7,5 s
- Ricambi per Caldaie: placa CPBTR08 para Ciao N y Ciao BoxCiao 24 y 28 CAI N, CSI N/AR y Ciao Box
- Ricambi per Caldaie: placa CPBTR08 para Quadra y BriefModelos Sylber
- Termicaricambi: ficha de la placa CPBTR08 R10030433Tabla de modelos; misma que Faustoricambi
- Romstal: placa Gruppo Giordano CPBTR08, 10030433Tienda; productor Gruppo Giordano; 230 V y tiempos
- Arbo Group: Beretta 10030433 CPBTR08 Ciao-Arte N10030433 con CPBTR08
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Gruppo Giordano, Beretta, Sylber ni Riello; las marcas se citan para indicar compatibilidad.
