Placa electrónica Gruppo Giordano FON99 R.0 M.0.4 · 48300020 para Fondital Panarea Compact: Pieza e identificador ampliado

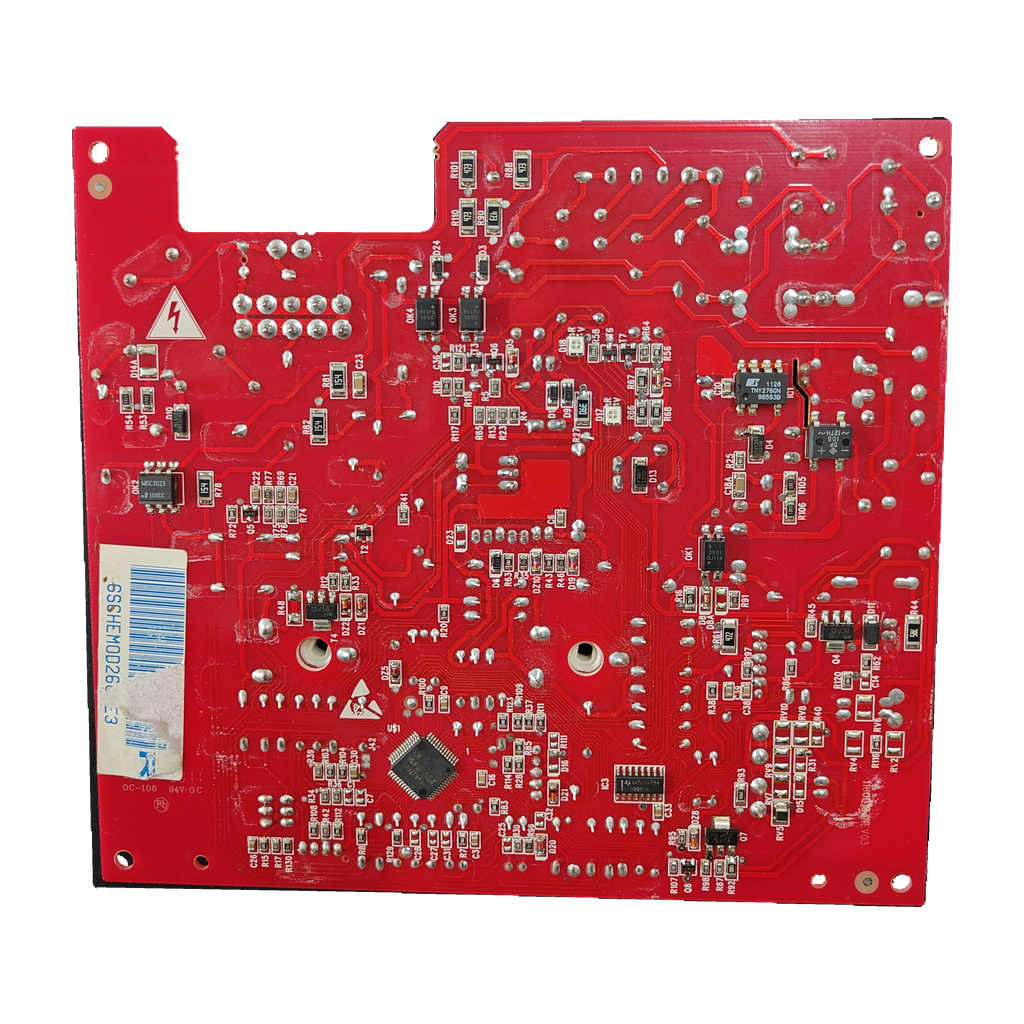

Placa electrónica Gruppo Giordano FON99 R.0 M.0.4 · 48300020 para Fondital Panarea Compact: vista 2

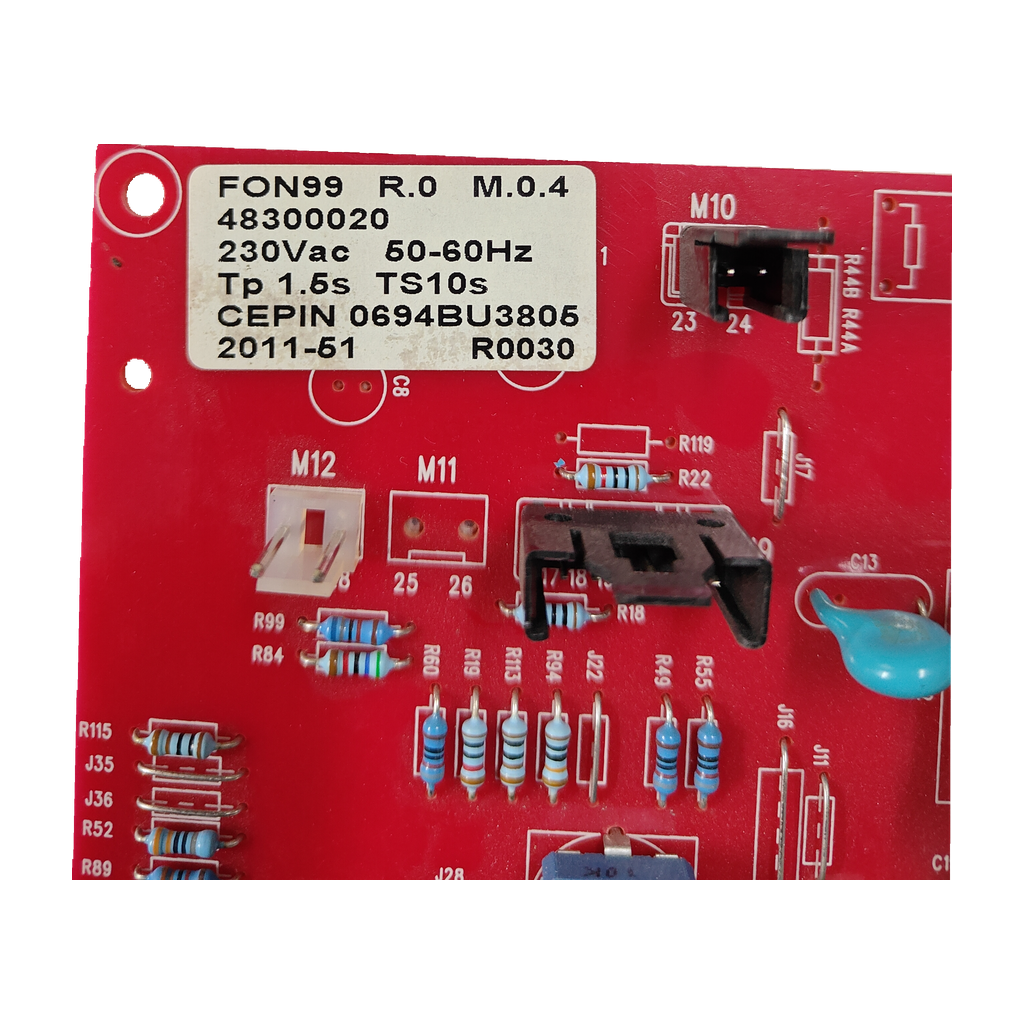

Placa electrónica Gruppo Giordano FON99 R.0 M.0.4 · 48300020 para Fondital Panarea Compact: vista 3

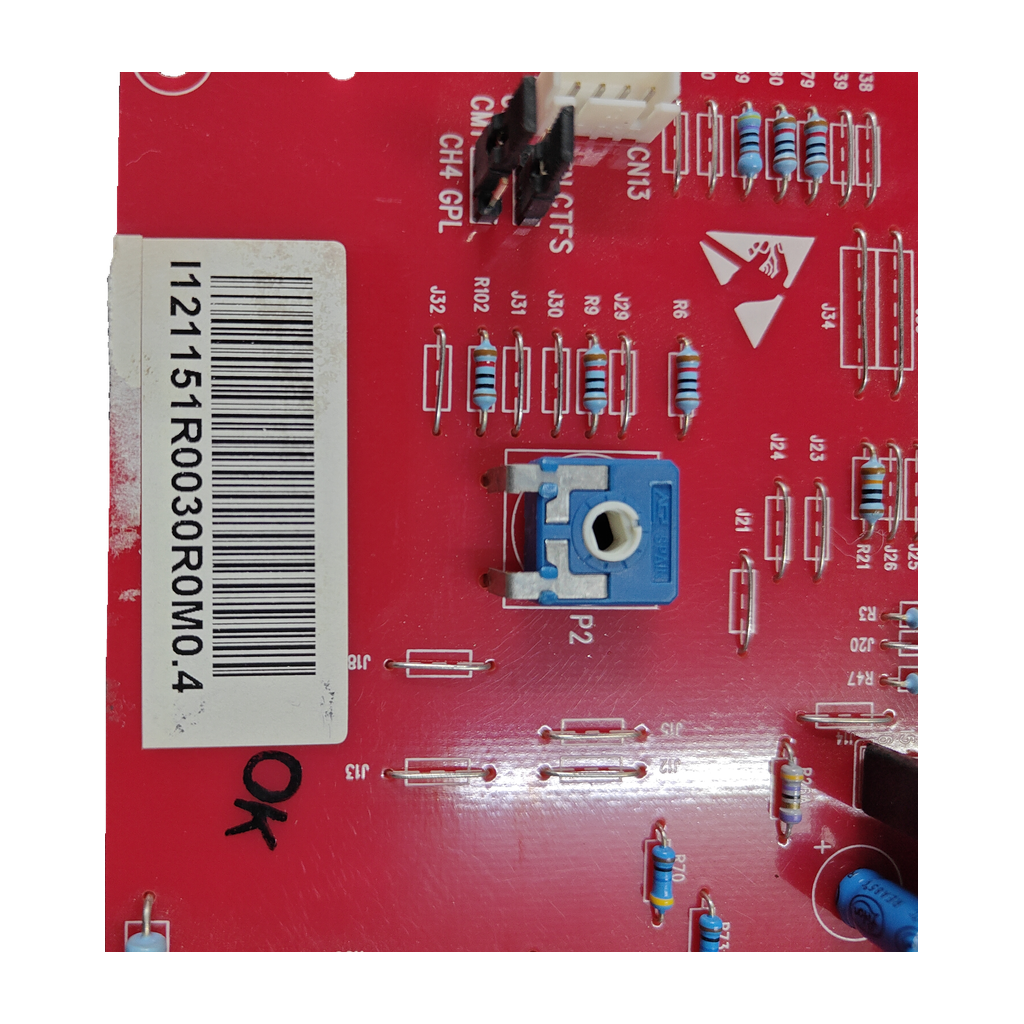

Placa electrónica Gruppo Giordano FON99 R.0 M.0.4 · 48300020 para Fondital Panarea Compact: Vista de componente
Gruppo GiordanoFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Giordano ControlsReferencia verificada

Placa electrónica Gruppo Giordano FON99 R.0 M.0.4 · 48300020 para Fondital Panarea Compact

Referencia Fondital6SCHEMOD26

La FON99 R.0 M.0.4 (48300020) es una placa electrónica compacta Genius de Gruppo Giordano para la Fondital Panarea Compact, confirmada por nuestro taller. Su código Fondital es 6SCHEMOD26. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • 230 Vac · 50-60 Hz
  • CEPIN 0694BU3805 · 0694BU3806
  • Tp 1,5 s · Ts 10 s
  • 48300020 · FON99
Todos los códigos de esta unidad5
Referencia Fondital
6SCHEMOD26
Código del circuito
OC-106 94V-0C
Código de la etiqueta
48300020
Modelo
FON99 R.0 M.0.4
SKU Ecoklima
PLC437

Las tiendas citan la versión R.0 M.0.5, no la M.0.4 de esta unidad. Una tienda (y su copia) escribe 483000020 (9 cifras).

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa compacta de modulación. Según Antonelli Ricambi interviene en el encendido y la gestión de la caldera; el despiece de Fondital la llama «Scheda Elettronica Compatta Genius».

Compruébalo en tu placa
  1. Busca en la placa el número 48300020 junto a FON99 R.0 M.0.x. Esta unidad lleva FON99 R.0 M.0.4.
  2. Compara también el código del circuito OC-106 94V-0C y el CEPIN (0694BU3805 o 0694BU3806).
  3. Las tiendas la llaman 6SCHEMOD26 (código Fondital). No la confundas con la 6SCHEMOD12 (Nordgas en el despiece oficial).
  4. Comprueba en la placa de características que tu caldera es una Fondital Panarea Compact.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
48300020Código identificativo de la placa (Gruppo Giordano)
FON99 R.0 M.0.4Modelo y versión de esta unidad; las tiendas citan R.0 M.0.5
OC-106 94V-0CCódigo del circuito impreso (serigrafía)
0694BU3805Código CEPIN de la placa
0694BU3806Segundo código CEPIN de la placa (nuestro taller)
6SCHEMOD26Código oficial en el despiece de la Fondital Panarea CTN-CTFS 24 AF
0SCHEMOD26Código Gruppo Giordano según una tienda (Fausto Ricambi)
I261505U0384R0M0.5Una tienda lo lista junto a FON99 R.0 M.0.5
48300020R21KROM y Vitaprom lo unen a la 6SCHEMOD26; sin explicar el sufijo R21
No la confundas con
  • 6SCHEMOD12Placa compacta de Fondital; Nordgas en los despieces de 2011 y 2015 · Esos despieces la listan aparte de la 6SCHEMOD26 (Genius); el de 2008 de Panarea-Vela solo la 6SCHEMOD12. Dos tiendas la dan como código anterior.
  • 48300022 (6SCHEMOD23)Placa Nova Florida de bajo NOx (Antonelli) · Lleva FON99 pero otra referencia: 48300022.

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fondital Panarea CompactConfirmada por nuestro taller · también en SATCRM, Gremisat, Tecno Frasca y Climacontrol
  • Fondital Panarea CTFS 24 y CTN 24Despiece oficial (Panarea CTN-CTFS 24 AF) + Antonelli + Microparax
  • Fondital Vela CTFS 24 y CTN 24Antonelli + Microparax + Romstal
  • Fondital Victoria CompactTehnoterm + Climacontrol + KROM
Por confirmarPor confirmar
  • Fondital Victoria CTFS 24 y CTN 242 fuentes (Antonelli, Microparax)
  • Fondital Panarea Incasso CTFS IN 241 fuente (despiece oficial 04/2011): lleva la 6SCHEMOD26; el de 2008 solo la 6SCHEMOD12
  • Nova Florida Vela Compact CTFS 24 AF y CTN 24 AF2 fuentes (Tehnoterm, Climacontrol); código 6SCHEMOD26
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos contrastados con fuentes externas

Tipo de placa
Compacta Genius (Genius Modulation Board)Despiece oficial + 2 tiendas
Alimentación
230 Vac · 50-60 HzTaller + Fausto, Microparax, KROM
Tiempo Tp
1,5 sTaller + Fausto, Microparax
Tiempo de seguridad Ts
10 sTaller + Fausto, Microparax, Romstal

Marcados de esta unidad

Fusible F1
2 A
Marcado de subcomponente
TNY276GN; MOC3023

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Trabaja a 230 V e interviene en el encendido de la caldera.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa FON99 48300020?

Busca impreso en la placa el número 48300020 junto a FON99 R.0 M.0.x; Antonelli Ricambi la describe con «48300020 FON99 R.0 M.0.5». Esta unidad lleva R.0 M.0.4. Compara también el circuito OC-106 94V-0C y el CEPIN (0694BU3805 o 0694BU3806).

¿Sirve para mi Fondital Panarea Compact?

Sí. Nuestro taller la ha confirmado para la Fondital Panarea Compact. Además, SATCRM (CTFS 24 AF), Gremisat (CTS 24 AF) y Climacontrol (CTFS 24 y CTN 24) anuncian la 6SCHEMOD26 para esa caldera; Tecno Frasca también, sin indicar modelo.

¿Sirve para la Panarea CTFS o CTN 24, la Vela o la Victoria?

Nuestro taller solo ha confirmado la Panarea Compact. En Panarea CTFS y CTN 24: el despiece oficial de Fondital (08/2015), Antonelli y Microparax listan la 6SCHEMOD26. Vela CTFS y CTN 24: Antonelli, Microparax y Romstal. Victoria Compact: Tehnoterm, Climacontrol y KROM. Por confirmar (2 fuentes): Victoria CTFS y CTN 24 sin «Compact» (Antonelli, Microparax) y Nova Florida Vela Compact CTFS 24 AF y CTN 24 AF (Tehnoterm, Climacontrol). Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿Qué significan 48300020, FON99, 0SCHEMOD26 y 6SCHEMOD26?

Según Fausto Ricambi, 0SCHEMOD26 es el código de Gruppo Giordano, 6SCHEMOD26 el de Fondital, 48300020 el código identificativo y FON99 el modelo de la placa. Climacontrol da 48300020 como código de fábrica de la 6SCHEMOD26 y Romstal da a Gruppo Giordano como fabricante de la pieza.

¿Puedo usar la 6SCHEMOD12 en lugar de la 6SCHEMOD26?

No sin comparar. El despiece oficial de Fondital (2011 y 2015) lista la 6SCHEMOD26 como placa Genius y la 6SCHEMOD12 como Nordgas; el de 2008 de Panarea-Vela solo lista la 6SCHEMOD12. Fausto Ricambi y Climacontrol dan la 6SCHEMOD12 como código anterior. Envíanos la etiqueta de tu placa.

¿Qué diferencia hay entre FON99 R.0 M.0.4 y R.0 M.0.5?

Esta unidad lleva R.0 M.0.4 y nuestro taller la ha confirmado para la Panarea Compact. Fausto Ricambi, Antonelli y Microparax citan R.0 M.0.5 y ninguna explica qué cambia. Si tu placa lleva otra versión, envíanos una foto desde Contacto.

¿Qué datos eléctricos tiene y quién debe montarla?

230 Vac y 50-60 Hz (Fausto Ricambi, Microparax, KROM); Tp 1,5 s (Fausto Ricambi, Microparax); Ts 10 s (Fausto Ricambi, Microparax, Romstal). Nuestro taller confirma esos valores. La monta un técnico cualificado: trabaja a 230 V.

Cómo hemos verificado esta ficha

Gruppo Giordano FON99 R.0 M.0.4

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Fausto Ricambi y Antonelli unen 48300020 y FON99 a la 6SCHEMOD26; Climacontrol une 48300020 a la 6SCHEMOD26, placa Genius en el despiece de Fondital. Ninguna cita M.0.4, OC-106 ni CEPIN. KROM y Vitaprom la marcan Unical; el taller dice Gruppo Giordano y manda.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Gruppo Giordano ni de Fondital; las marcas se citan para indicar compatibilidad.
