Placa electrónica Gruppo Giordano MP05 · 40002830 para Beretta Silver VGR: Pieza e identificador ampliado

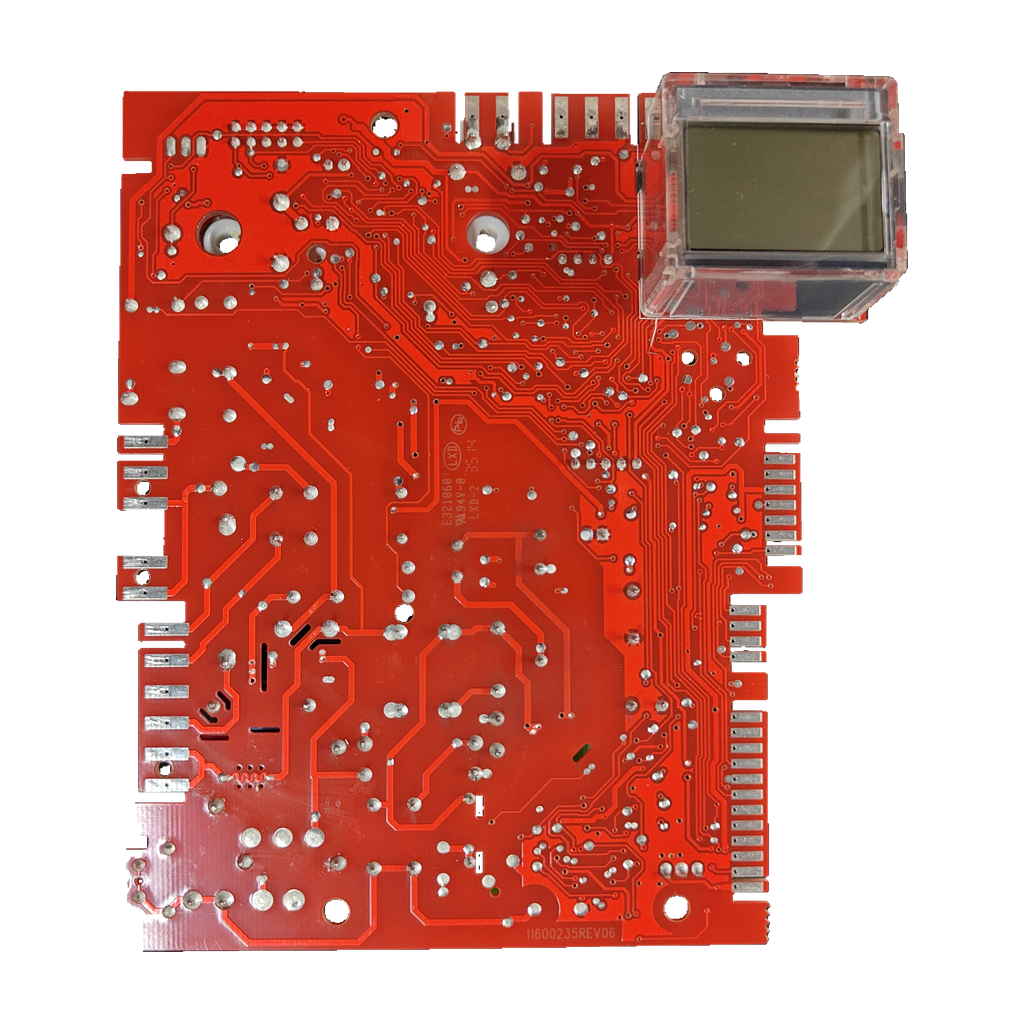

Placa electrónica Gruppo Giordano MP05 · 40002830 para Beretta Silver VGR: vista 2

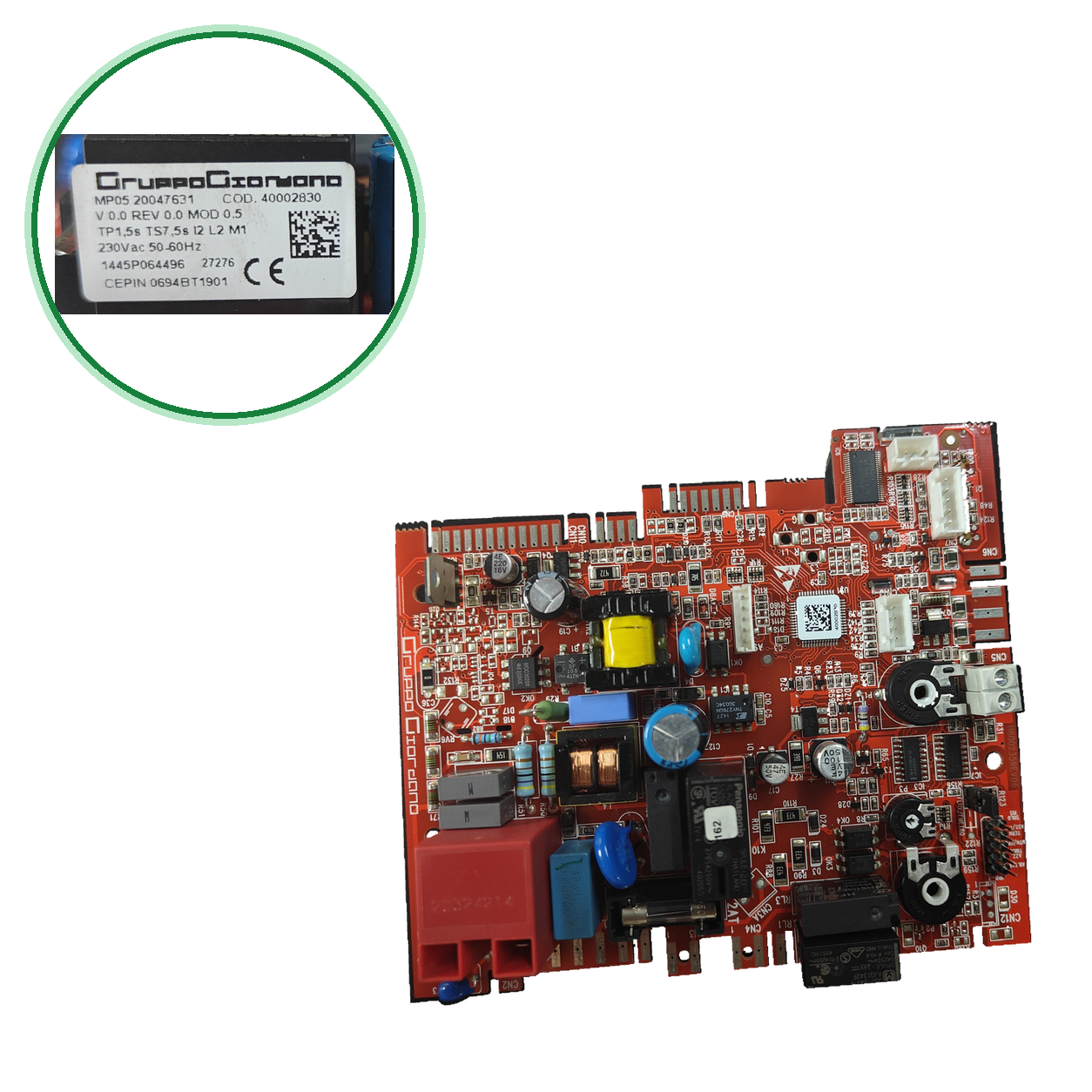

Placa electrónica Gruppo Giordano MP05 · 40002830 para Beretta Silver VGR: vista

Gruppo GiordanoFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Giordano ControlsCompatibilidad confirmada

Placa electrónica Gruppo Giordano MP05 · 40002830 para Beretta Silver VGR

Código del circuito11600235REV06

Placa de control Gruppo Giordano MP05 (ref. 40002830, marcaje 20047631, PCB 11600235 REV06) para la caldera Beretta Silver VGR, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

TP 1,5 s · TS 7,5 s
230 V CA · 50/60 Hz
PCB 11600235 REV06
Marcaje 20047631

Todos los códigos de esta unidad4

Código del circuito: 11600235REV06
Referencia Gruppo Giordano: 40002830
Modelo: MP05
SKU Ecoklima: PLC403

Las tiendas dan 20049611 y 4R002783 para la MP05, pero ninguna cita 40002830 ni la PCB 11600235 REV06.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

La MP05 es una placa de gestión y encendido de caldera: una tienda da para ella tiempos TP (encendido) de 1,5 s y TS (seguridad) de 7,5 s. Antes de darla por mala, comprueba las piezas que le envían señales.

Compruébalo en tu placa

Busca en la placa el marcaje 20047631 y la PCB 11600235 REV06. El modelo es MP05.
REV06 es la revisión de la PCB, no la versión del módulo (V 0.0 · REV 0.0 · MOD 0.5). 1445P064496 y 27276 son marcajes de función no identificada; no los uses como referencia de recambio sin documentación.
Los códigos 20049611 y 4R002783 que dan las tiendas no están enlazados con esta PCB. En una Ciao AT, comprueba que no lleve la otra placa, la 20182422.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera, o envíanos desde Contacto una foto de la etiqueta de la placa.

Códigos de esta pieza

40002830	Referencia de la pieza en nuestro taller; sin equivalencia en catálogos públicos
20047631	Código marcado en la placa MP05 (Antonelli lo da con TP 1,5 s · TS 7,5 s)
11600235 REV06	Código de la PCB y su revisión
MP05	Modelo de placa Gruppo Giordano
20049611	Código Beretta que dan 8 tiendas y anuncios (5 lo llaman MP05); ninguno lo une a esta PCB
4R002783	Código Riello de la MP05 según 4 tiendas y anuncios; ninguno lo une a esta PCB

No la confundas con

0098234Otra placa Gruppo Giordano para Silver VGR · No tenemos cruce con esta; compara la PCB 11600235 REV06
1445P064496 · 27276Marcajes auxiliares de la placa · Función no identificada; no usar como referencia de recambio sin documentación
4002830 · 40002831Códigos distintos vistos en anuncios de City D · No son 40002830: no los des por equivalentes

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Beretta Silver VGRConfirmada por nuestro taller

Por confirmarPor confirmar

Beretta Mynute S 24 CSI y S 28 CSI4 tiendas las dan para la 20049611 (MP05); ninguna cita 40002830
Beretta Ciao S 243 tiendas, para la 20049611 (MP05)
Beretta Mynute LX, Ciao LX y Meteo LXManual de Beretta (PDF en un tercero; tabla rota en el texto; MP05) + 2 tiendas (20049611)
Beretta Mynute Special, S 35, Boiler, Sinthesi S, Low NOx; Quadra II 243 tiendas, para la 20049611
Beretta Ciao ATSin resolver: el manual de Beretta da la Ciao AT con MP05 y la Ciao AT (2021) con BRT14; 3 tiendas la listan para la 20049611, sin año
Sylber Lady y Style2 tiendas (Antonelli, Termica Ricambi), para la 20049611
Riello Start y Residence Externa1 tienda (Antonelli), para la 4R002783

No sirve para

Beretta Ciao AT 25 COtra placa: 20182422 (Riello 4R109154), según 2 tiendas; una tercera tienda la llama BRT14

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos del inventario, confirmados por el taller; una tienda los da igual (1 origen)

Tiempo de encendido (TP): 1,5 sAntonelli Ricambi (MP05)
Tiempo de seguridad (TS): 7,5 sAntonelli Ricambi (MP05)

Compatibilidad con caldera

Beretta: SILVER VGRCompatible según la compatibilidad validada en el inventario.

Las tiendas asocian MP05/20047631 y referencias de servicio con City, Mynute, Ciao, Quadra, Sylber o Riello. Esas referencias no se han enlazado con esta PCB 11600235 REV06 y no se añaden como compatibles.

Datos y marcajes de la placa

Modelo: MP05 (inventario)
Referencia indicada en inventario: 40002830; equivalencia OEM no acreditada
Código marcado: 20047631; no confirmado como referencia de servicio
Marcajes auxiliares: 1445P064496 / 27276; función no identificada
Versión del módulo: V 0.0 · REV 0.0 · MOD 0.5; distinta del REV06 de la PCB
Alimentación / frecuencia: 230 V CA · 50/60 Hz (inventario)
Temporizaciones: TP 1,5 s · TS 7,5 s (inventario)
Configuración: T2 · L2 · M1 (marcada)
Fusible F1: 2 A en inventario; tipo T solo consta en la ficha anterior
PCB: 94V-0 · UL E321066 (marcajes de clasificación)
Condensadores: 22 μF/400 V; 47 μF/50 V; 220 μF/16 V; 100 μF/16 V; película 1 μF/250 V K. Sin especificación OEM del conjunto.
Relé Panasonic · bobina: 24 V CC
Relé Panasonic · contactos: Sin confirmar: inventario 47/65 A a 250 V~ frente a 5 A a 250 V en la ficha anterior; falta modelo exacto
Otro marcado Panasonic: 230 V~; función del marcado no determinada
PCF8563T: NXP confirma RTC/calendario e interfaz I²C; uso en esta placa no documentado
CE PIN: 0694BT1901; dato previo de la ficha, no revalidado aquí

Códigos que no deben confundirse

40002830: Referencia indicada en INVENTARIO ALFONSORegistrada; crosswalk OEM no localizado
20047631 · MP05: Minoristas lo describen como marcado de placa MP05No confirma recambio ni revisión
20049611 · 4R002783: Aparecen juntos en catálogo Riello y en listados comerciales MP05Sin equivalencia probada con 40002830/PCB REV06
0098234: Ficha separada de Gruppo Giordano para Silver VGRSin crosswalk a PLC403
4002830 · 40002831: Grafías/códigos distintos en anuncios de City DNo normalizar ni asumir equivalencia
1445P064496 · 27276: Marcajes del inventarioFunción OEM no identificada

Las referencias citadas sirven para separar pistas comerciales; no se presentan como sustituciones ni compatibilidades verificadas de esta revisión.

Marcados de esta unidad

Modelo de placa: MP05 (según inventario)
Referencia indicada en inventario: 40002830 (no se ha encontrado equivalencia OEM pública)
Código marcado en la pieza: 20047631 (marcaje; no confirmado como referencia de recambio)
Código CE PIN: 0694BT1901 (dato ya presente en la ficha anterior; no revalidado en esta investigación)
Código de PCB y revisión: 11600235 · REV06 (separado de la versión de módulo)
Fusible F1: 2 A según inventario; tipo T consta en la ficha anterior y no fue confirmado en una ficha OEM
Clasificación de PCB: 94V-0 · código UL E321066 (transcripción; no es referencia de servicio)
Condensadores transcritos: 22 μF/400 V; 47 μF/50 V; 220 μF/16 V; 100 μF/16 V; película 1 μF/250 V K. El primer valor ya constaba en la ficha; sin datasheet OEM del conjunto.
Relé Panasonic · bobina: 24 V CC (inventario)
Relé Panasonic · contacto: Discrepancia sin resolver: transcribe 47/65 A, 250 V~; la ficha anterior registra 5 A, 250 V. No hay número exacto de relé para elegir un valor.
Otro marcaje Panasonic: 230 V~; la función exacta de este marcado no está establecida.
Circuito integrado PCF8563T: NXP lo define como reloj/calendario RTC con bus I²C; no se ha documentado su uso funcional concreto en este circuito.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende, no muestra display, da errores intermitentes o no responde al termostato

Una tienda (Clim Vaar) da estos síntomas para cambiar la placa Beretta 20049611 (Ciao 24 CSI); no son códigos de error ni prueban la avería. Revisa antes el fusible F1 y los conectores.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible F1

La placa lleva un fusible F1 de 2 A. Compruébalo antes de dar la placa por mala.

Monta con un técnico

Trabaja a 230 V y controla el encendido de la caldera.

Preguntas frecuentes

14 preguntas

¿Sirve para mi Beretta Silver VGR?

Sí. Nuestro taller ha confirmado esta placa para la Beretta Silver VGR. No hemos localizado despiece ni fuente externa de la Silver VGR. Compara igualmente la PCB 11600235 REV06 con la de tu placa.

¿Dónde está el código de esta placa MP05 y qué más debo comparar?

En la placa van el marcaje 20047631 y la PCB 11600235 REV06; el modelo es MP05. Compara también TP 1,5 s · TS 7,5 s y la configuración T2 · L2 · M1. 1445P064496 y 27276 son marcajes de función no identificada; no los uses como referencia de recambio sin documentación.

¿Es la misma placa que la Beretta 20049611 o la Riello 4R002783?

No lo damos por hecho. Varias tiendas dan 20049611 (Beretta) y 4R002783 (Riello) para la MP05, y Antonelli da 20047631 como referencia de su MP05 con TP 1,5 s · TS 7,5 s. Pero ninguna fuente cita 40002830 ni la PCB 11600235 REV06: la equivalencia no está probada.

¿Sirve para otra Beretta, como Mynute, Ciao o Meteo?

No lo aseguramos. Tres o más tiendas dan la 20049611 (MP05) para Mynute S, Ciao S 24, Mynute Special, Boiler y Quadra II. Para Mynute LX, Ciao LX y Meteo LX lo indican el manual de Beretta (PDF en un tercero; su tabla sale rota en el texto) y dos tiendas. Ninguna cita 40002830; envíanos una foto de la placa y de la caldera desde Contacto o llámanos al 919 931 595.

¿Vale para una Beretta Ciao AT?

Sin resolver. El manual de Beretta da la Ciao AT con MP05 y la Ciao AT (2021) con BRT14, aunque su tabla sale rota. Tres tiendas listan la Ciao AT con la 20049611, sin año; dos dan la 20182422 (otra placa) para la Ciao AT 25 C. Comprueba la placa de tu caldera antes de pedir.

¿Qué significan 40002830, 20047631 y 11600235 REV06?

40002830 es la referencia de la pieza en nuestro taller; no consta en catálogos públicos. 20047631 es el marcaje de la placa MP05. 11600235 REV06 es el circuito impreso y su revisión, distinta de la versión del módulo (V 0.0 · REV 0.0 · MOD 0.5).

¿Cuándo se cambia esta placa y quién debe montarla?

Una tienda da estos síntomas para cambiar la placa Beretta 20049611: no enciende, sin display, errores intermitentes o sin respuesta al termostato. Antes revisa el fusible F1 (2 A) y los conectores. Debe montarla un técnico cualificado: trabaja a 230 V CA y controla el encendido de la caldera.

¿Con qué caldera es compatible?

Beretta SILVER VGR, según la compatibilidad validada en el inventario. No se han añadido otros modelos.

¿Es la misma placa que la referencia Beretta 20049611 o Riello 4R002783?

No se ha demostrado. Un catálogo Riello lista 20049611 junto a 4R002783, y vendedores relacionan esos códigos con placas MP05/20047631; no hay cruce OEM con la referencia de inventario 40002830 ni con la PCB 11600235 REV06.

¿Sirve para Beretta City, Mynute, Ciao o Quadra, Sylber Lady/Style o Riello Start/Residence?

Las listas comerciales consultadas vinculan algunos MP05 y códigos 20049611/4R002783 a esas familias, pero no acreditan que correspondan a esta variante y revisión. No se deben considerar compatibilidades confirmadas para PLC403.

¿La referencia 0098234 es un sustituto?

No se encontró una equivalencia documentada. 0098234 aparece como una referencia de catálogo separada para una placa Gruppo Giordano de Silver VGR; no se vinculó con 40002830, 20047631 ni 11600235 REV06.

¿Qué valor tiene el contacto del relé?

No está resuelto: el inventario dice 47/65 A a 250 V~ y la ficha anterior guarda 5 A a 250 V. Al no tener el número completo del relé, no se debe usar ninguno como especificación confirmada.

¿Qué función tiene el PCF8563T?

NXP identifica ese circuito integrado como un reloj/calendario en tiempo real con interfaz I²C. Esto describe el integrado, no demuestra su función en esta placa ni una compatibilidad de caldera.

¿Hay códigos de error o diagnóstico específicos de esta PCB?

No se localizó un manual OEM o una tabla de errores ligada a la combinación MP05/11600235 REV06; no se atribuyen códigos de otra placa Silver VGR.

Cómo hemos verificado esta ficha

Gruppo Giordano MP05

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

El marcaje 20047631 consta con texto en 1 origen (Antonelli); la 20049611, en varias tiendas; la MP05, también en un manual de Beretta (PDF en un tercero). Ninguna página leída cita 40002830 ni la PCB 11600235 REV06; de la Silver VGR no hemos localizado fuente externa: las confirma nuestro taller.

Fuentes consultadas

Beretta: manual técnico residencial rev. 1.3 (PDF en un tercero)Placa MP05 por modelo; tabla rota en el texto
Antonelli Ricambi: placa MP05 20047631 / 2004961120047631 MP05, TP 1,5 s, TS 7,5 s; 27 calderas
ricambipercaldaie.it: placa MP05 Beretta 20049611MP05 con display; calderas Mynute, Quadra, Ciao y Meteo
Termica Ricambi: placa 20049611 / 4R002783Tabla de 66 calderas compatibles
Ricambi Caldaie Online: placa MP05 Beretta 2004961120049611 = 4R002783
Worimex: placa de control 20049611Marca Giordano, productor Beretta
Keej.it: anuncios de la placa Beretta MP05MP05 con 20049611 / 4R002783
Clim Vaar: placa Beretta 20049611 (Ciao 24 CSI)20049611 como placa principal; cuándo se cambia

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Gruppo Giordano ni de Beretta; las marcas se citan para indicar compatibilidad.
