Placa electrónica Roca Nora 28/28 F · 1271002330 · circuito S6E523803C: Pieza e identificador ampliado

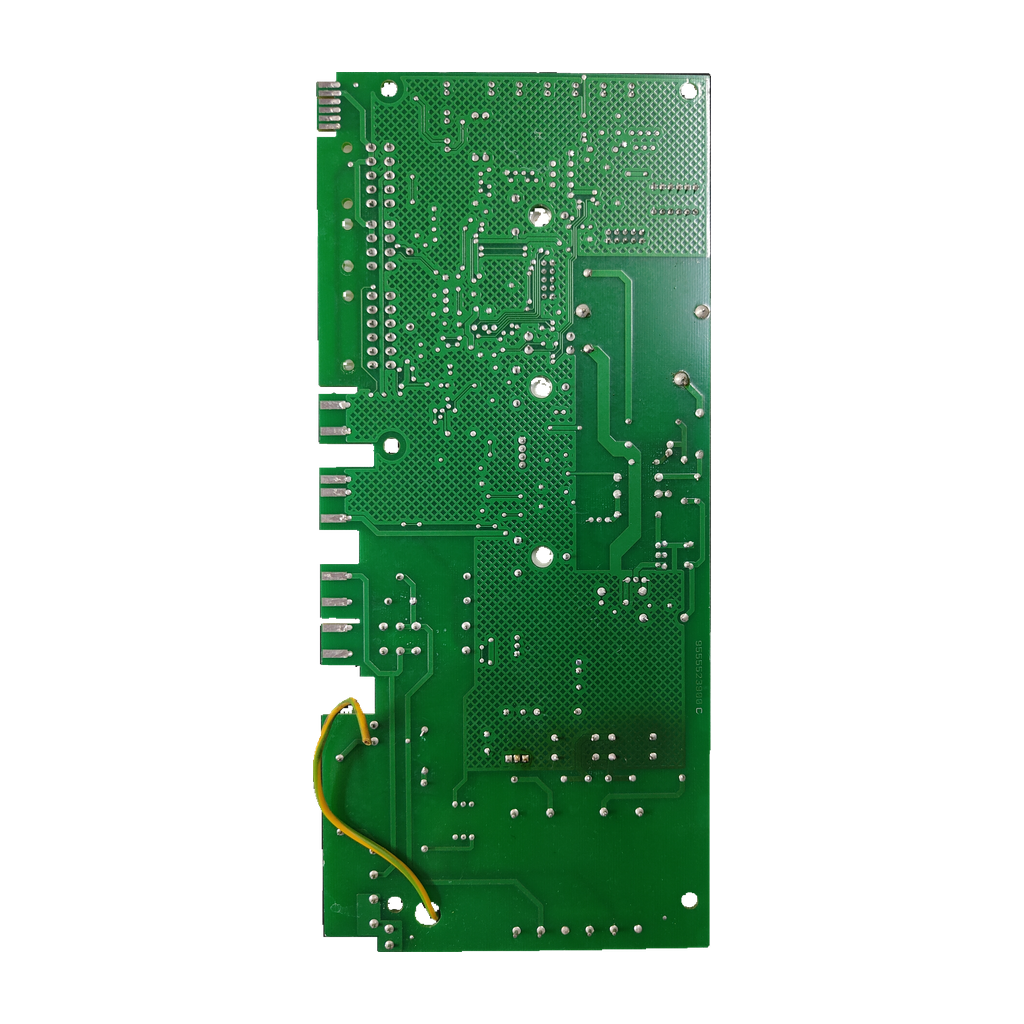

Placa electrónica Roca Nora 28/28 F · 1271002330 · circuito S6E523803C: vista 2

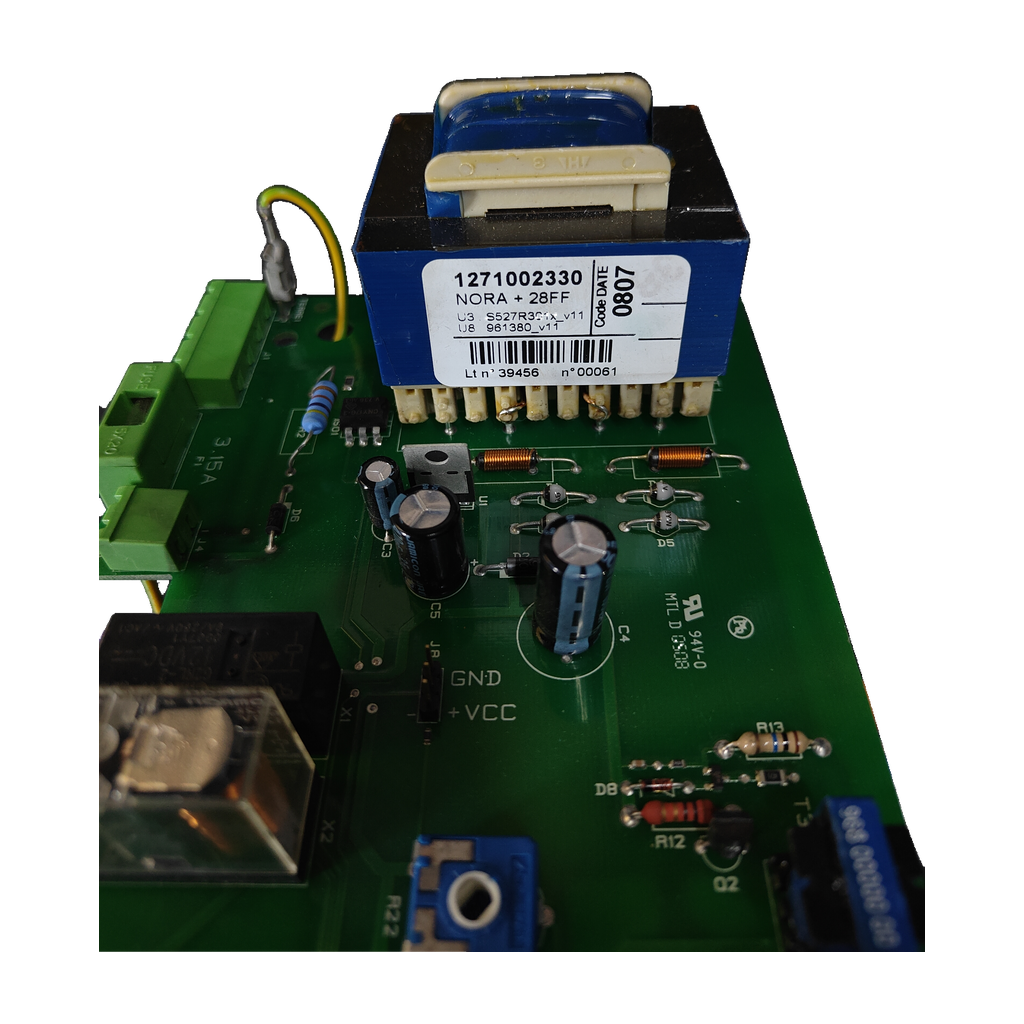

Placa electrónica Roca Nora 28/28 F · 1271002330 · circuito S6E523803C: vista 3

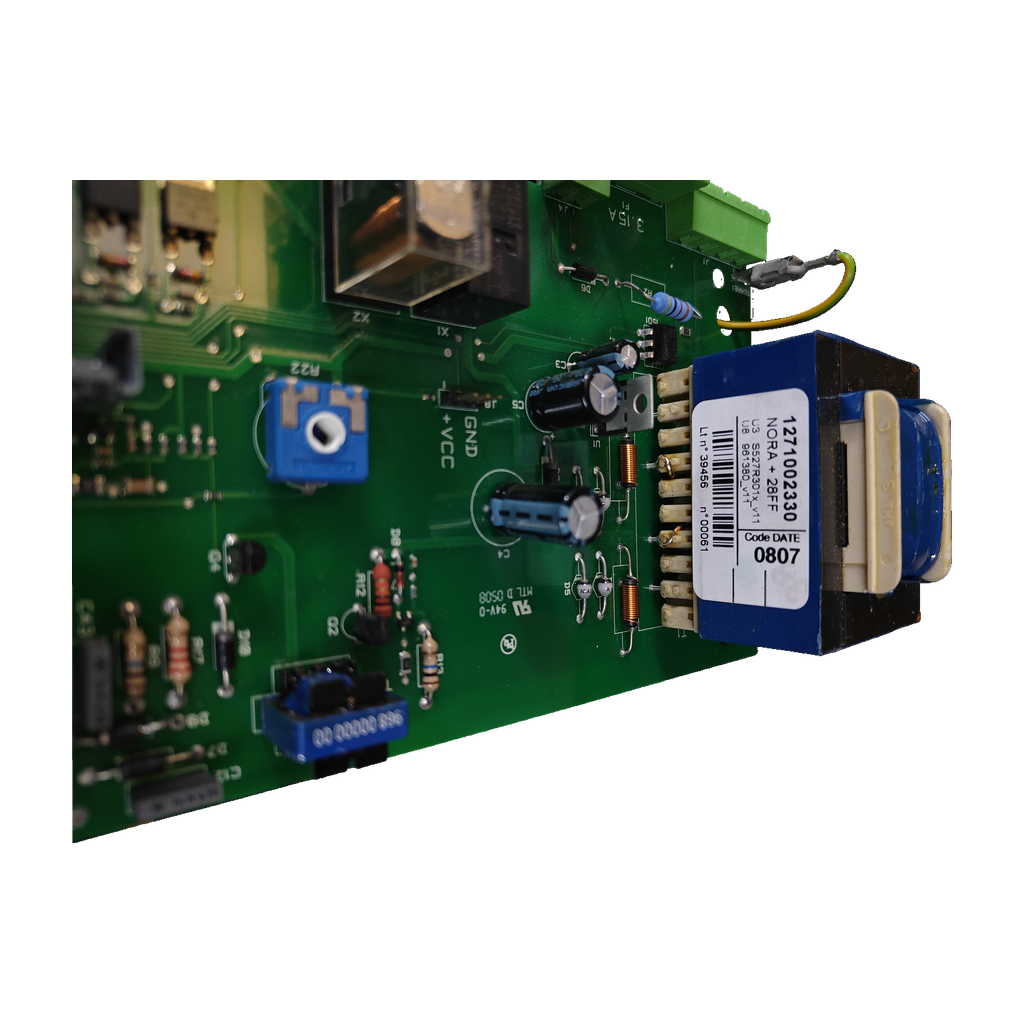

Placa electrónica Roca Nora 28/28 F · 1271002330 · circuito S6E523803C: vista 4
RocaFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca Nora 28/28 F · 1271002330 · circuito S6E523803C

Referencia Roca1271002330

La 1271002330 (circuito S6E523803C, marcada U3S527R301x_v11) es una placa electrónica de control Roca. Nuestro taller la ha confirmado para las Roca NORA 28/28 F y NORA + 28FF. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 1271002330
  • Circuito S6E523803C
  • Fusible 3.15A F1
  • Relé OMRON 12 VDC
Todos los códigos de esta unidad3
Referencia Roca
1271002330
Código del circuito
S6E523803C
SKU Ecoklima
PLC138

Una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas: compara relés y conectores.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Según una tienda, la placa gestiona el encendido, los sistemas de seguridad y la modulación de la llama. Según la misma tienda, se sospecha de ella si la caldera no enciende, no responde al termostato, se reinicia sola o muestra códigos de error erráticos.

Compruébalo en tu placa
  1. Busca 1271002330 en tu placa: según una tienda suele ir serigrafiado sobre el circuito impreso o en una pegatina del lateral. Según la misma tienda, la placa está detrás del frontal, en la caja de control.
  2. Compara también el circuito S6E523803C, la designación U3S527R301x_v11, el marcado NORA+28FF y el relé OMRON G2RL-2 (12 VDC, 8 A/250 V~).
  3. Según una tienda, bajo una misma referencia hay versiones distintas: compara el número y la posición de relés y conectores, y el fusible 3.15A F1 serigrafiado.
  4. No la confundas con la 122123640 (Nora 24/24 F), la 122124570 (Nora Plus 28/28 F según una tienda) ni la 7660426 (gama Victoria).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
1271002330Código principal marcado en la pieza; Climatización Ibérica e idealo lo listan para la Nora 28/28 F
S6E523803CCódigo del circuito impreso (PCB); también leído como S6E-523803C
U3S527R301x_v11Designación marcada de la placa y modelo en nuestro inventario (también U3S527R301X)
U8961380_v11Código marcado (también U8961380); sin fuente externa
NORA+28FFMarcado en la placa; coincide con el modelo de caldera
Ltn39456 · DATE0807 · n00061Marcados en la placa; sin fuente externa
OMRON G2RL-2Relé montado: bobina 12 VDC, contacto 8 A/250 V~ AC1
No la confundas con
  • 122124570Placa de la Roca Nora Plus 28/28 F según una tienda de recambios · Otro código. Nuestro taller confirma la 1271002330 para la NORA + 28FF: compara el código de tu placa.
  • 7660426Placa Roca de la gama Victoria (28/28 F, Condens 24/24 F y 24/AF); ref. Remle 288.93.0064 · Es de otra gama de calderas, no de la Nora.
  • Ecoplac CFPlaca «Roca Nora 24/24 ECOPLAC CF», que Climatización Ibérica e idealo ofrecen para la Nora 24/24 · Sin código en las fuentes leídas; se vende como pieza distinta de la 1271002330.
  • 122123640Placa Baxi Roca Nora 24/24 F según SATCRM, Recambios Resan y Gremisat · Otro código y otra caldera (24/24 F): no es la 1271002330.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Roca NORA 28/28 FConfirmada por nuestro taller · también en Climatización Ibérica e idealo
  • Roca NORA + 28FFConfirmada por nuestro taller · Climatización Ibérica la lista como «Nora 28 FF»
No sirve para
  • Roca Nora 24/24 FLleva la placa 122123640 según 3 tiendas; solo Climatización Ibérica la lista con la 1271002330
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado
NORA+28FF; U8961380_v11; Code DATE0807; Ltn39456; n00061

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de proteccion
3.15A F1
Serigrafia de bornes
GND; +VCC; L; N; TA
Rele: bobina y contactos marcados
12VDC; 8A250V~/AC1

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

PCB
94V-0
Interruptor DIP
6 posiciones
Subcomponente relé OMRON G2RL-2
bobina 12 VDC; contacto 8 A/250 V~ AC1
Conexiones serigrafiadas
IN, GND, +VCC
Bornes serigrafiados
L, N, TERRA
Aplicación indicada en inventario
NORA 28/28 F

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al termostato

Una tienda lo cita como señal de placa averiada. Antes de cambiarla, revisa el fusible 3.15A F1 serigrafiado.

Códigos de error erráticos o reinicios continuos durante el ciclo de calefacción

Una tienda los asocia a esta placa. Anota los códigos y consulta el manual de tu modelo.

Componentes quemados, relés pegados o pistas quemadas en el circuito impreso

Según la misma tienda, indican una placa averiada; que un técnico lo confirme.

Estos síntomas salen de la ficha comercial de una tienda, no de un manual de Roca: que un técnico confirme la avería antes de dar la placa por mala.

No se ha leído una tabla oficial de errores de la Nora 28/28 F: esta ficha no asocia ningún código de error a la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Fusible 3.15A F1

La placa lleva serigrafiado un fusible 3.15A F1. Compruébalo antes de dar la placa por averiada.

Interruptor DIP de 6 posiciones

Anota la posición de los interruptores de tu placa antigua: no hemos leído ninguna fuente que dé el ajuste.

Monta con un técnico

Según una tienda, la placa gestiona el encendido y las seguridades de la caldera. Lleva bornes marcados L y N: que la monte un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código 1271002330 en la placa y qué otros marcados debo comparar?

Según una tienda, la referencia suele ir serigrafiada sobre el circuito impreso o en una pegatina del lateral. Nuestra unidad marca 1271002330 junto a la designación U3S527R301x_v11, el circuito S6E523803C, U8961380_v11, NORA+28FF y Ltn39456. Compara todos, no solo uno.

¿Sirve la placa 1271002330 para mi Roca Nora 28/28 F?

Sí. Nuestro taller la ha confirmado para la NORA 28/28 F, y la ficha de Climatización Ibérica y el listado de idealo la dan con ese mismo código. No hemos podido leer un despiece oficial de Roca o Baxi que la numere.

¿Sirve también para la NORA + 28FF (Nora 28 FF)?

Sí: nuestro taller la ha confirmado para la NORA + 28FF, el modelo que lleva marcado la placa. Climatización Ibérica la lista como «Nora 28 FF». Si tu caldera es una Nora Plus, compara siempre el código de tu placa con 1271002330.

¿Sirve para la Roca Nora 24/24 F?

No lo tenemos confirmado y hay datos en contra. SATCRM, Recambios Resan y Gremisat dan para la Nora 24/24 F la placa 122123640; solo Climatización Ibérica la lista con la 1271002330. Compara el código de tu placa o envíanos desde Contacto una foto de la etiqueta, o llama al 919 931 595.

¿Con qué otras placas Roca se confunde?

Con la 122123640 (Nora 24/24 F según tres tiendas), con la 122124570, que una tienda vende para la Nora Plus 28/28 F, y con la 7660426 (Remle 288.93.0064), de las Victoria 28/28 F y Victoria Condens. Son códigos distintos: esta es la 1271002330, con circuito S6E523803C.

¿Qué significan los códigos marcados en la placa?

1271002330 es la referencia con la que se vende para la Nora 28/28 F. S6E523803C es el código del circuito impreso y U3S527R301x_v11, su designación. NORA+28FF coincide con el modelo de caldera. Estos marcados no equivalen necesariamente a la referencia de un kit ni acreditan otras variantes.

¿Puedo montarla yo y qué debo revisar?

Debe montarla un técnico cualificado. Según una tienda, va detrás del frontal, en la caja de control, y gestiona el encendido y las seguridades de la caldera. Antes de cambiarla compara relés y conectores (según una tienda, hay versiones distintas bajo una misma referencia), revisa el fusible 3.15A F1 y anota los interruptores DIP de tu placa.

Cómo hemos verificado esta ficha

Roca 1271002330

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

1271002330 con la Nora 28/28 F: Climatización Ibérica (con Trackntake, misma tienda); idealo repite título y precio vía Miravia sin vendedor identificado y no suma. Sin despiece oficial leído. Taller: NORA 28/28 F y NORA + 28FF.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
