Placa electrónica Roca ECOBIT FF · 1271002190 · E961077D para Sara 24/24F: Pieza e identificador ampliado

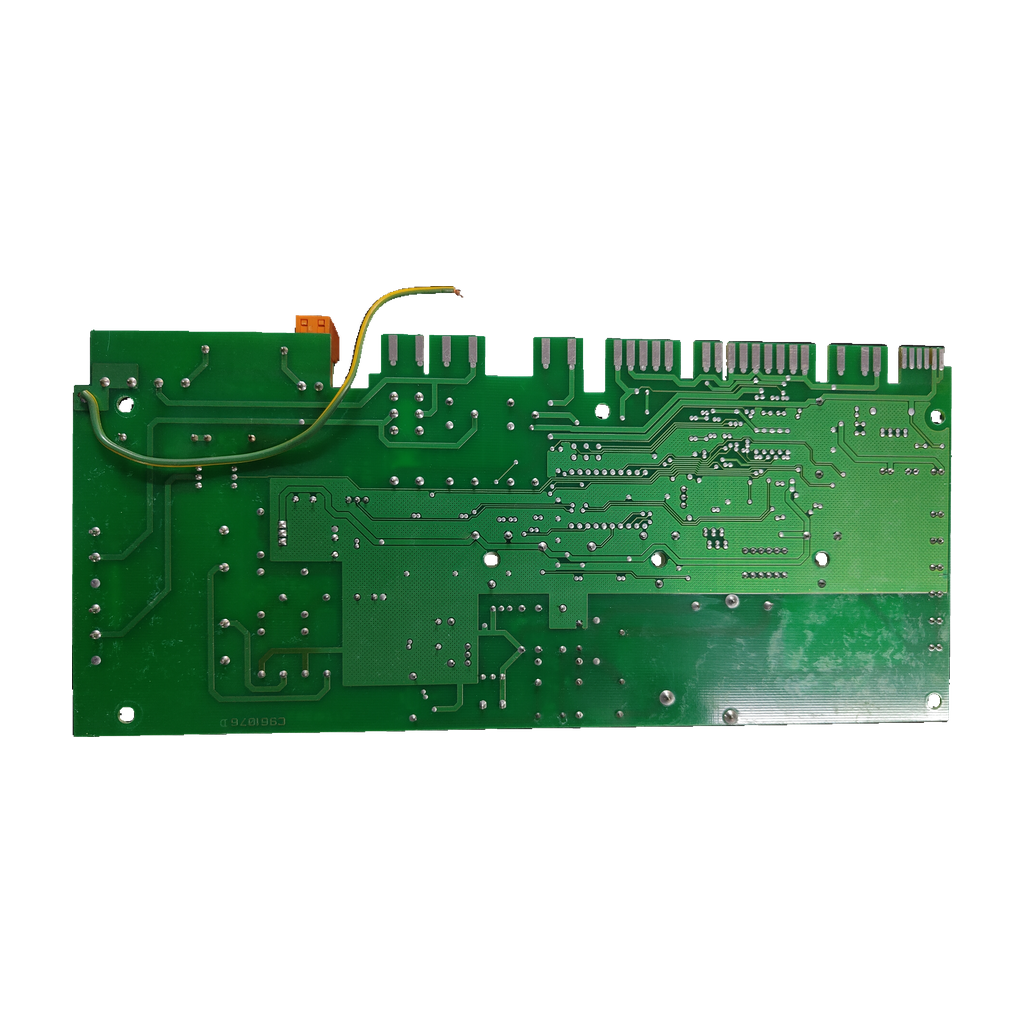

Placa electrónica Roca ECOBIT FF · 1271002190 · E961077D para Sara 24/24F: vista 2

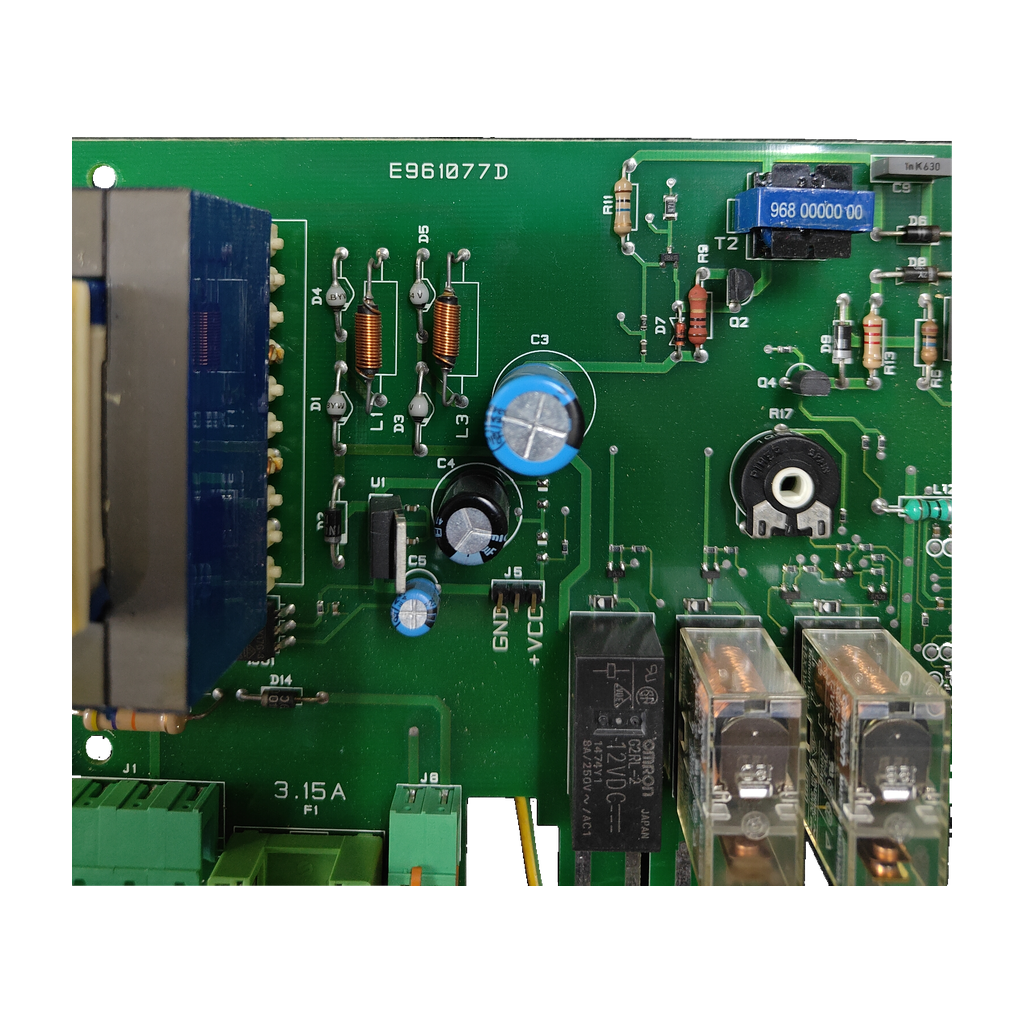

Placa electrónica Roca ECOBIT FF · 1271002190 · E961077D para Sara 24/24F: vista 3

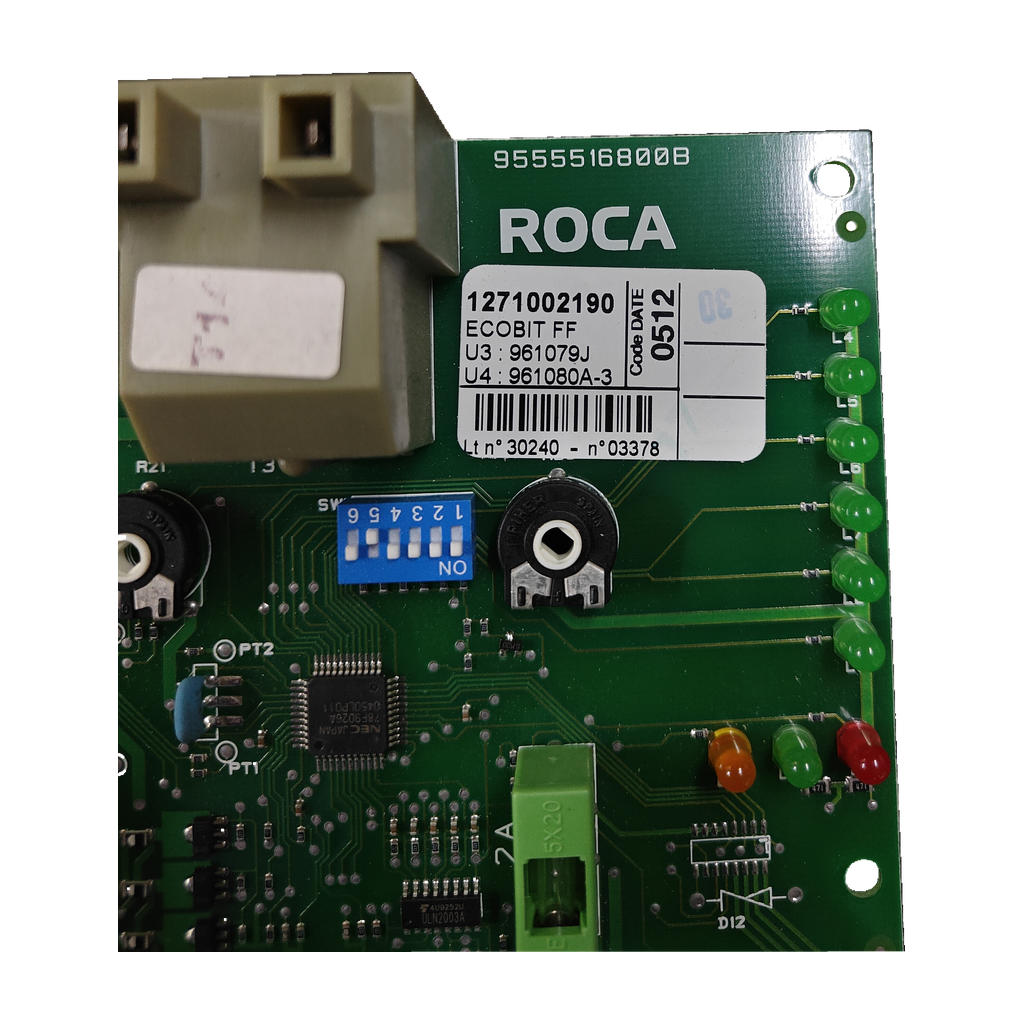

Placa electrónica Roca ECOBIT FF · 1271002190 · E961077D para Sara 24/24F: vista 4
RocaFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca ECOBIT FF · 1271002190 · E961077D para Sara 24/24F

Referencia Roca1271002190

La 1271002190 (circuito E961077D, marcada ECOBIT FF) es una placa electrónica de caldera Roca, confirmada por nuestro taller para Sara 24/24F, ECOBIT FF, DBIT FF y OBIT FF. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Cód. 1271002190
  • Circuito E961077D
  • Sara 24/24F · ECOBIT FF
  • Relé 12 V · fusible 3,15 A
Todos los códigos de esta unidad4
Referencia Roca
1271002190
Código del circuito
E961077D
Modelo
ECOBIT FF
SKU Ecoklima
PLC139

Solo un anuncio reúne 1271002190, E961077D, 9555516800B y C961076D en una placa; ninguna fuente explica qué distingue a cada uno.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de la caldera (designación marcada ECOBIT FF). Se sospecha de ella cuando la caldera no enciende o no responde al panel, da códigos de error erráticos o hay chasquidos de relés (síntomas que cita una tienda).

Compruébalo en tu placa
  1. Busca en la placa el código 1271002190 y, en el circuito impreso, E961077D y 9555516800B.
  2. Compara también la serigrafía: fusibles F1 de 3.15A y de 2A, relé OMRON de 12 V e interruptor SW1 de 6 posiciones.
  3. Otras tiendas dan otros códigos para estas calderas: 122123660 y 288.93.0008 (Sara), 122123680 y 288.93.0022 (Neobit), 122123640 (Nora) y 122156240 (cuadro Sara/Nora). Compara el código completo.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
1271002190Código marcado en la placa; una tienda, un anuncio de Wallapop y AliExpress lo unen a una placa Roca 24/24 F
E961077DCódigo del circuito impreso; también en un anuncio de Wallapop
9555516800BMarcado en el circuito impreso; una tienda lo da como versión electrónica de una placa Roca
C961076DLo añade solo un anuncio; no consta en nuestra unidad
961079JMarcado del integrado U3
961080A-3Marcado del integrado U4
968 00000 00Código del transformador T2 de la placa
0512Marcado junto al código principal; sin significado confirmado
No la confundas con
  • 122123660Placa que dos tiendas dan para la Roca Sara 24/24F · Otro código: ninguna fuente lo une a 1271002190.
  • 122123680 / 288.93.0022Placa que Remle, Suner e ICG (122123680) y e-recambios (288.93.0022) dan para la Roca Neobit 24/24 F · Otro código: ninguna fuente lo une a 1271002190.
  • 122156240Cuadro de control SARA/NORA en el despiece de la Sara 24/24 F GN de un distribuidor · Otro código: esa página no cita ninguno de los de esta placa.
  • 288.93.0008Módulo que e-recambios lista para la Roca Sara 24/24 F · Otro código: ninguna fuente lo une a 1271002190.
  • 122123640Placa que Gremisat e ICG dan para la Roca Nora 24/24 F · Otro código: ninguna fuente lo une a 1271002190.

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Roca Sara 24/24FConfirmada por nuestro taller · también en climatizacioniberica.es y Wallapop
  • Roca ECOBIT FFConfirmada por nuestro taller
  • Roca DBIT FFConfirmada por nuestro taller
  • Roca OBIT FFConfirmada por nuestro taller
Por confirmarPor confirmar
  • Roca Neobit 24/24 F1271002190: dos orígenes (una tienda y AliExpress); 9555516800B: uno (otra tienda); Remle, Suner e ICG dan la 122123680 y e-recambios la 288.93.0022
  • Roca Neobit 24/24 F R1 origen: una tienda (1271002190)
  • Roca Neobit Plus 24/24 F y 24/24 F R1 origen: una tienda (1271002190)
  • Roca Ecobit 24/24 F y 24/24 F R1 origen: una tienda (1271002190)
  • Roca Ecobit Compact 24/24F1 origen: una tienda (1271002190)
  • Roca Nora 24/24 F1 origen: una tienda (1271002190). Gremisat e ICG dan para ella la 122123640
  • Roca Neobit 24/24 F-B y Neobit 28/28 F1 origen: una tienda (9555516800B)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado
U3: 961079J
Código marcado
U4: 961080A-3

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

F1, serigrafia
3.15A
Otra zona fusible, serigrafia
2A
Rele OMRON
G2RL-2; 12VDC; 8A/250V~ /AC1

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Referencia indicada
9555516800B / E961077D
Fusible/portafusible
5x20; SW1: DIP 6 posiciones ON 1-6
Subcomponente relé leído
G2RL-2; bobina 12 VDC; contactos 8 A 250 V~ AC1
Subcomponente relé leído en otra foto
OMRON G2R-2; bobina 12 VDC; contactos 5 A 250 V~ AC1
Transformador T2
código 968 00000 00
U3
961079J; U4: 961080A-3
Conector J5
GND, +VCE
Aplicación indicada en inventario
Sara 24/24F · DBIT FF
Código marcado
1271002190; 0512
Marcado PCB
E961077D; 9555516800B
Modelo indicado 14
Designación en etiqueta: ECOBIT FF

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a ninguna orden del panel frontal.

Una tienda la asocia a esta placa. Antes de cambiarla, revisa los fusibles.

Códigos de error erráticos sin motivo aparente en la pantalla.

Una tienda lo cita entre los síntomas de esta placa.

Chasquidos, relés pegados o pistas quemadas u oxidación en el circuito.

Una tienda lo cita como señal de fallo de esta placa; las pistas se ven al sacarla.

Estos síntomas los da una tienda; no son una tabla oficial de Roca, así que no damos códigos de error.

Antes de cambiar la placa

Lo que revisa el técnico
Fusibles

Nuestra placa lleva F1 de 3.15A y otro de 2A (serigrafía). Revísalos antes de cambiarla.

Interruptor SW1

Lleva un SW1 de 6 posiciones. Anota cómo está el de tu placa antigua antes de desmontarla.

Monta con un técnico

Que la monte un técnico cualificado, como recomienda una tienda.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de la placa Roca ECOBIT FF y cuál debo comparar?

En nuestra unidad la placa lleva marcado 1271002190 (junto a 0512) y, en el circuito impreso, E961077D y 9555516800B; los integrados son U3 961079J y U4 961080A-3. Compara primero 1271002190. Un anuncio añade C961076D, que no consta en nuestra unidad.

¿Sirve para mi Roca Sara 24/24F?

Sí. Nuestro taller ha confirmado la 1271002190 para la Sara 24/24F. También la dan para ella una tienda y un anuncio de Wallapop que reúne 9555516800B, E961077D, 1271002190 y C961076D. Otras tiendas citan otros códigos para ella (122123660 y 288.93.0008), que ninguna fuente une a la nuestra; compara el de tu placa.

¿Sirve para la ECOBIT FF, la DBIT FF o la OBIT FF?

Sí. Nuestro taller ha confirmado esta placa para la ECOBIT FF, la DBIT FF y la OBIT FF. Fuera del taller, una tienda y un anuncio ofrecen una «placa ECOBIT FF» sin código del fabricante.

¿Sirve para la Roca Neobit 24/24 F, Neobit Plus, Ecobit 24/24 F o Nora?

Sin confirmar. Para la Neobit 24/24 F, la 1271002190 tiene dos orígenes (una tienda y AliExpress) y la 9555516800B uno (otra tienda), pero Remle, Suner e ICG dan la 122123680 y e-recambios la 288.93.0022. Para Neobit Plus, Ecobit y Nora solo una tienda da la 1271002190 (para la Nora, Gremisat e ICG dan la 122123640). Envíanos desde Contacto una foto de las etiquetas de placa y caldera.

¿Qué significan 1271002190, E961077D y 9555516800B?

En nuestra unidad, 1271002190 es el código marcado en la placa, E961077D el del circuito impreso y 9555516800B otro marcado en el PCB. Una tienda da 9555516800B como «versión electrónica» de una placa Roca. Ninguna fuente explica qué distingue unos de otros.

¿Qué síntomas apuntan a esta placa?

Una tienda cita para la 1271002190: la caldera no enciende o no responde al panel, códigos de error erráticos, chasquidos o relés pegados, pistas quemadas u oxidación y reinicios continuos. No es una tabla oficial: revisa antes los fusibles.

¿Quién debe montar esta placa y qué se revisa al cambiarla?

Un técnico cualificado: una tienda lo recomienda para evitar cortocircuitos. Nuestra unidad lleva fusibles de 3.15A y 2A, relé OMRON de 12 V y SW1 de 6 posiciones: revisa los fusibles y anota el SW1 de tu placa antigua.

Cómo hemos verificado esta ficha

Roca ECOBIT FF

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Dos orígenes independientes (climatizacioniberica.es y AliExpress) unen 1271002190 con una placa Roca 24/24 F; un anuncio de Wallapop la da para la Sara 24/24 F, con vendedor sin comprobar. Sin despiece oficial leído.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
