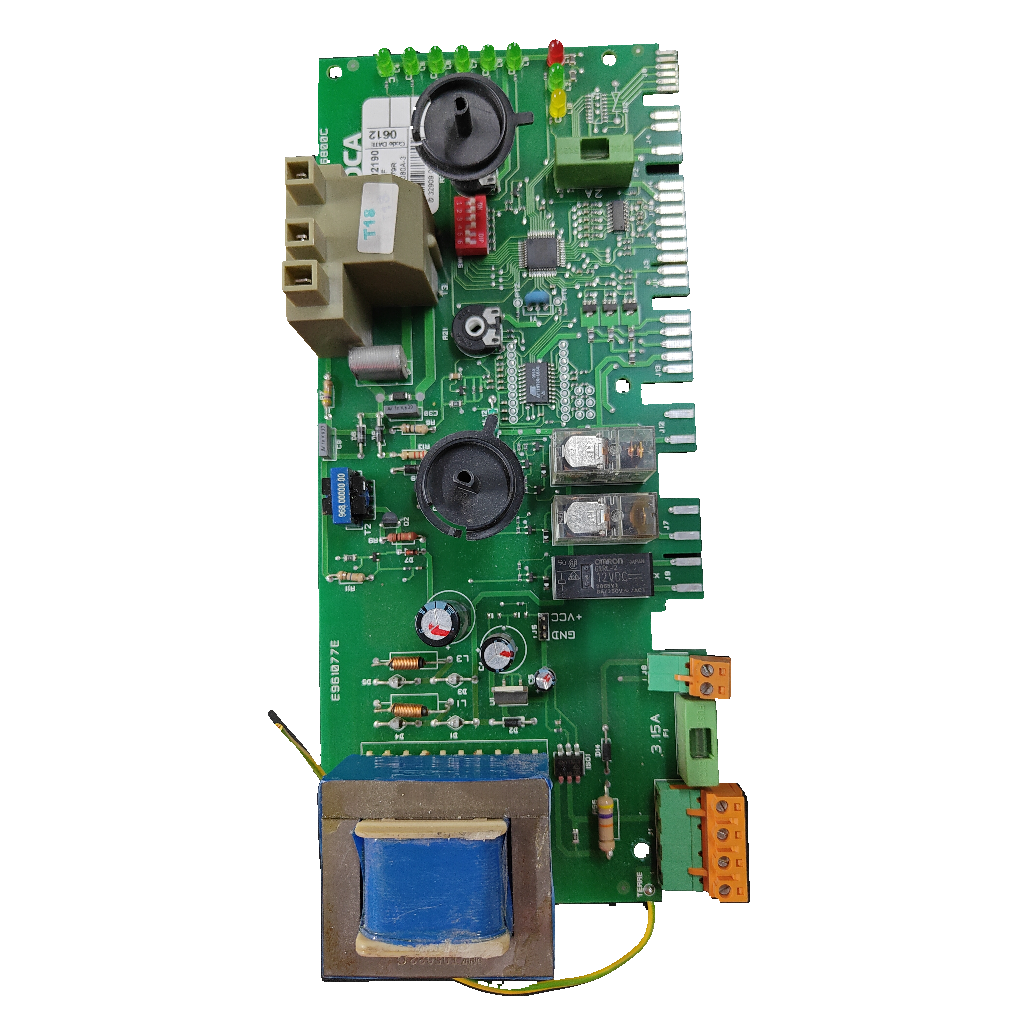

Placa electrónica Roca 1271002190 · E961077E para Neobit 24/24 F: vista 2

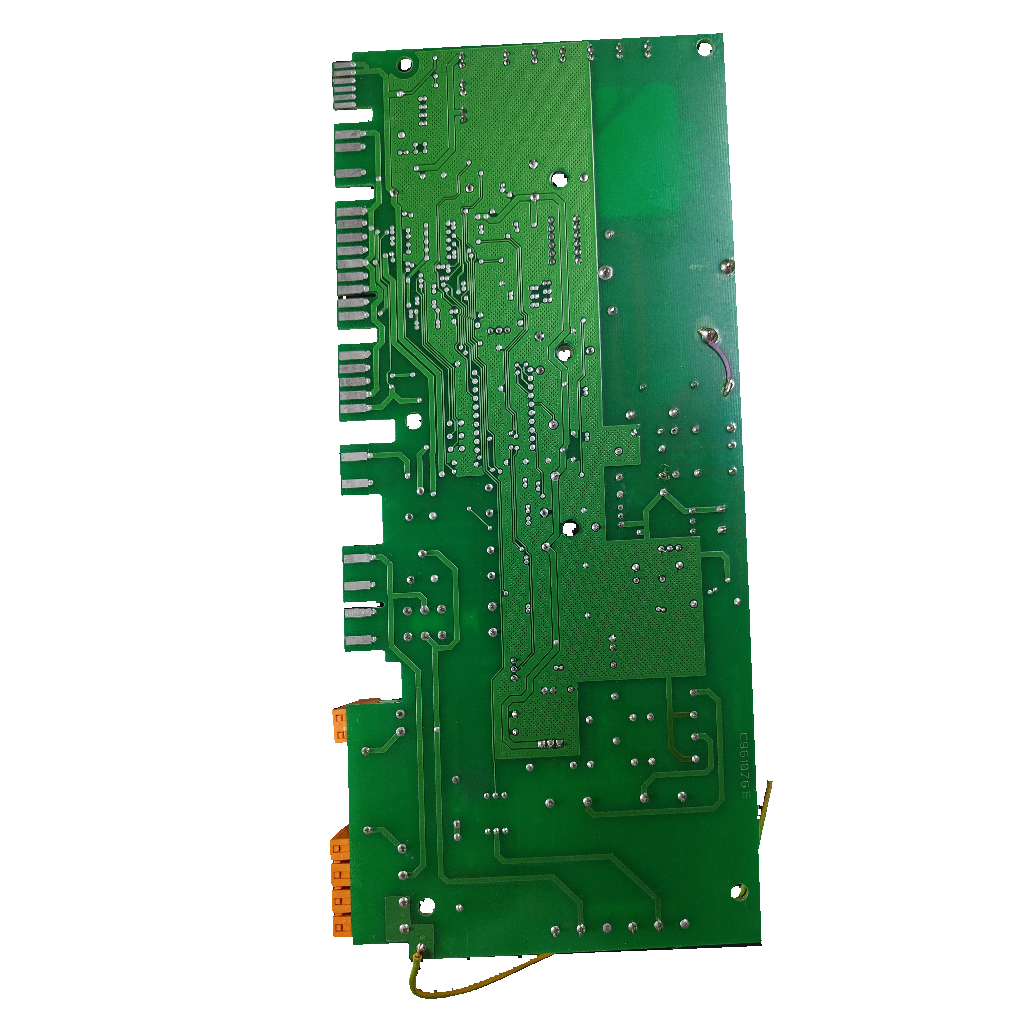

Placa electrónica Roca 1271002190 · E961077E para Neobit 24/24 F: vista 3

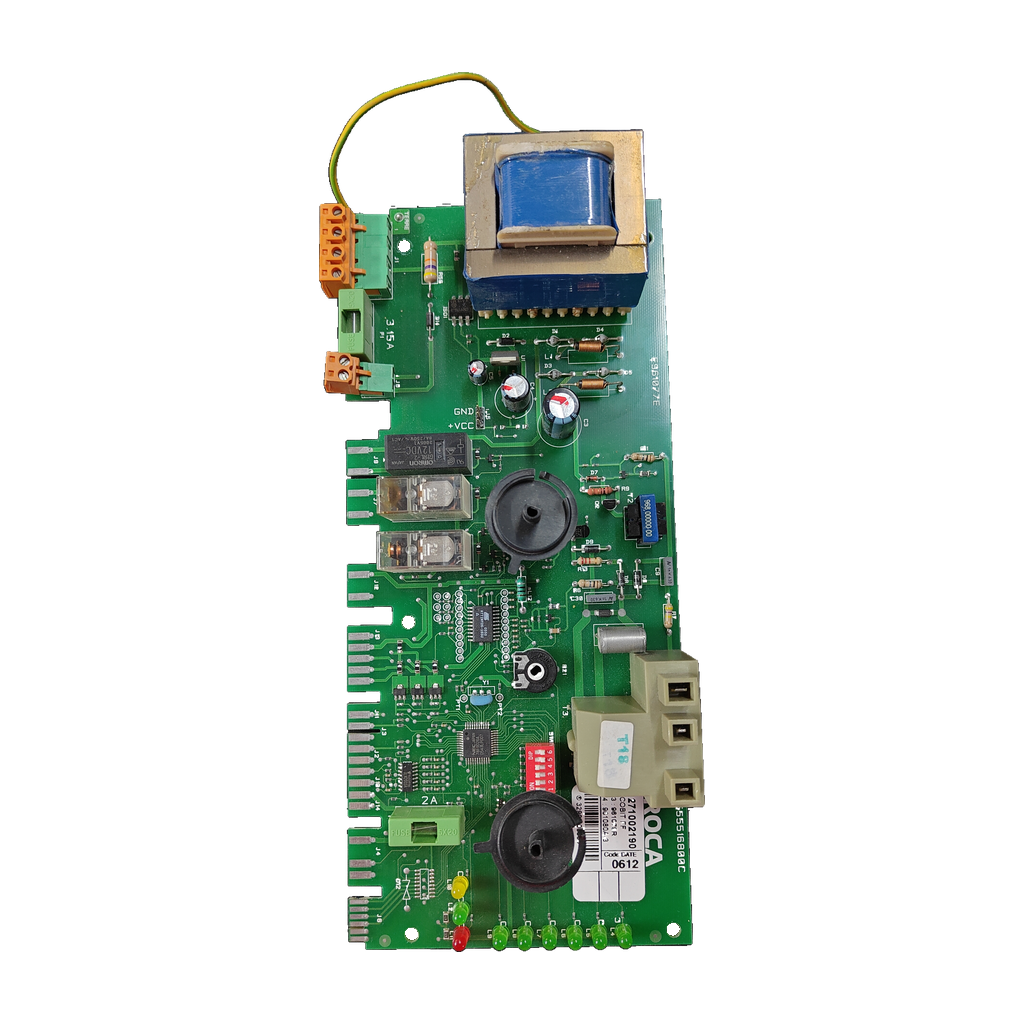

Placa electrónica Roca 1271002190 · E961077E para Neobit 24/24 F: vista 4

ROCAFotos de esta unidad

1 / 4

Vista del repuesto 2. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca 1271002190 · E961077E para Neobit 24/24 F

Referencia Baxi Roca1271002190

La 1271002190 (circuito E961077E, marcada ECOBIT FF) es la placa electrónica de la Roca Neobit 24/24 F, confirmada por nuestro taller. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 1271002190
Circuito E961077E
Fusibles 2 A y 3,15 A

Todos los códigos de esta unidad3

Referencia Baxi Roca: 1271002190
Código del circuito: E961077E
SKU Ecoklima: PLC123

Siete tiendas dan la placa de la Neobit 24/24 F como Roca 122123680, pero ninguna la une a la 1271002190: no se da por equivalente.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera. Según una tienda, va detrás del frontal, en la caja de control, y se sospecha de ella si la caldera no enciende o no responde al panel, reinicia sin parar o se oyen chasquidos de relés.

Compruébalo en tu placa

Busca 1271002190 en la placa: una tienda dice que suele ir serigrafiado en el circuito o en una pegatina lateral.
Compara también el circuito E961077E y los marcados ECOBIT FF, 9555516800C, U3 961079R y U4 961080A-3.
Compara el número y la posición de los relés y de los conectores: según una tienda, una misma referencia tiene versiones distintas.
No la confundas con la 122123620 (Neobit 24/24 sin F) ni con la 125566966 (Neobit S 24/24 F).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

1271002190	Código principal marcado en la placa
E961077E	Código del circuito (PCB)
ECOBIT FF	Nombre marcado en la placa
9555516800C	Código marcado en la placa; referencia en nuestro inventario
U3 961079R	IC/firmware U3, marcado en la placa
U4 961080A-3	IC/firmware U4, marcado en la placa

No la confundas con

122123620Placa de la Neobit 24/24 (sin F) · Según una tienda, no es intercambiable con la 1271002190
125566966Placa de la Neobit S 24/24 F · Dos tiendas la dan para esa caldera; una dice que no es intercambiable
125568548Placa que sustituye a la 125566966 · Según Sercatec; ninguna fuente la une a la 1271002190
125568739Tarjeta Honeywell de Victoria 24 / Neobit 24 · Según el blog de Suner; ninguna fuente la une a la 1271002190

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca Neobit 24/24 FConfirmada por nuestro taller · también en climatizacioniberica.es

Por confirmarPor confirmar

Roca Neobit Plus 24/24 F R1 fuente: climatizacioniberica.es
Roca Ecobit 24/24 F1 fuente: climatizacioniberica.es
Roca Ecobit 24/24 F R1 fuente: climatizacioniberica.es
Roca Ecobit Compact 24/24 F1 fuente: climatizacioniberica.es
Roca Sara 24/24 F1 fuente: climatizacioniberica.es

No sirve para

Roca Neobit 24/24 (sin F)Lleva otra placa: 122123620 (según una tienda)
Roca Neobit S 24/24 FLleva otra placa: 125566966 (2 tiendas: climatizacioniberica.es y Sercatec). Solo Sercatec la da sustituida por la 125568548
Roca Neobit Plus 24/24 FOtra placa según Gremisat: 125128870; 1 tienda la da compatible
Roca Nora 24/24 FOtra placa según ICG Calderas: 122123640; 1 tienda la da compatible

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Una tienda (1 fuente)

Ubicación: Detrás del frontal, en la caja de controlclimatizacioniberica.es

Identificación y códigos del repuesto

Código marcado: 0612

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Fusible marcado: 2 A
Otro fusible marcado: 3.15 A
Conmutador visible: DIP de seis posiciones; ajuste no prescrito

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Fusible: 2 A; formato 5×20
Interruptor DIP: 6 posiciones
Bornes: +VCC y GND
Subcomponente relé Omron G2R-2: bobina 12 VDC
Subcomponente transformador: marcado T18
Aplicación indicada en inventario: ROCA NEOBIT 24/24 F
Código marcado: 1271002190; ECOBIT FF; 0612

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del panel frontal.

Lo asocia una tienda a esta placa.

Reinicios continuos en calefacción o agua caliente.

También lo relaciona la tienda con esta placa; que lo confirme un técnico.

Chasquidos extraños o relés pegados en el circuito.

Señal de relés pegados según la tienda.

Los síntomas los da 1 sola tienda. Que un técnico confirme el diagnóstico antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Fusibles de la placa

Lleva fusibles de 2 A (5×20) y 3,15 A. Mira si están fundidos antes de dar la placa por mala.

Conmutador DIP

DIP de seis posiciones, ajuste no prescrito. Fotografía el de tu placa antes de desmontarla y compáralo con el de esta.

Monta con un técnico

Se recomienda que la monte un técnico cualificado, según la tienda, para evitar cortocircuitos.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa 1271002190?

Busca 1271002190 impreso en la placa; una tienda dice que suele ir serigrafiado en el circuito o en una pegatina lateral. En esta unidad, E961077E es el código del circuito y ECOBIT FF el nombre marcado. Lleva además 9555516800C, U3 961079R, U4 961080A-3 y 0612; ninguna fuente leída los explica.

¿Sirve para mi Roca Neobit 24/24 F?

Sí. Nuestro taller la ha confirmado para la Roca Neobit 24/24 F, y también la da para esa caldera una tienda externa (climatizacioniberica.es). Compara aun así el código 1271002190 de tu placa con el de la foto.

¿Va en otras calderas Roca además de la Neobit 24/24 F?

Una tienda la da también para Neobit 24/24 F R, Neobit Plus 24/24 F y F R, Ecobit 24/24 F y F R, Ecobit Compact 24/24 F, Sara 24/24 F y Nora 24/24 F. Es 1 sola fuente y no está confirmada; además Gremisat da otra placa (125128870) a la Neobit Plus 24/24 F e ICG Calderas otra (122123640) a la Nora 24/24 F. Compara el código o envíanos desde Contacto una foto de tu placa.

¿Es lo mismo la 1271002190 que la 122123680?

No está confirmado. Siete tiendas (ICG Calderas, Remle, Electrotodo, SATCRM, Rysat, Repuestossat y el blog de Suner) dan el código Roca 122123680 a la placa de la Neobit 24/24 F, pero ninguna lo une a 1271002190. No la damos como equivalente: compara código y fotos.

¿Qué diferencia hay con las placas 122123620 y 125566966?

Según una tienda, la 122123620 es la de la Neobit 24/24 y la 125566966 la de la Neobit S 24/24 F, y ninguna es intercambiable con la 1271002190. Sercatec dice que la 125566966 está sustituida por la 125568548. El blog de Suner lista además la 125568739 (Honeywell, Victoria 24 / Neobit 24).

¿Qué hay que revisar al montarla y quién conviene que la monte?

Compara relés y conectores: según una tienda, una misma referencia tiene versiones distintas. Fotografía el DIP de seis posiciones antes de desmontar y revisa los fusibles de 2 A y 3,15 A. Según la tienda, se recomienda que la monte un técnico cualificado para evitar cortocircuitos.

¿Qué síntomas apuntan a esta placa?

Una tienda que vende la 1271002190 cita: caldera que no enciende o no responde al panel frontal, reinicios continuos, chasquidos o relés pegados y pistas quemadas u oxidación. Es 1 fuente y no sustituye el diagnóstico de un técnico.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

ROCA E961077E

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

1271002190 y E961077E, marcados en la placa (nuestro taller). Resto: 1 tienda (climatizacioniberica.es); Neobit S 24/24 F, otra placa: 2 tiendas. Neobit Plus y Nora 24/24 F: otra tienda da otra placa (contradicción). Siete tiendas dan 122123680 sin unirla a 1271002190. No hallamos despiece oficial.

Fuentes consultadas

climatizacioniberica.es: placa 1271002190 para Neobit 24/24 FOEM, compatibles, placas no intercambiables, síntomas
Blog de Suner: despiece de la Neobit 24/24 FTarjeta 122123680; tarjeta 125568739 de Victoria 24 / Neobit 24
ICG Calderas: placa Neobit 24/24 F 122123680122123680 para la Neobit 24/24 F
Remle: placa Roca 122123680Código original 122123680 (NEOBIT2424F)
Electrotodo: placa Roca Neobit 2424F 122123680122123680 para la Neobit 2424F
SATCRM: cuadro de control Neobit 24/24F 122123680122123680 para la Neobit 24/24 F
Rysat: placa caldera Roca 122123680122123680 para la Neobit 24/24 F; sin 1271002190
Repuestossat: tarjeta Neobit 24/24F 122123680122123680 para la Neobit 24/24 F; sin 1271002190

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
