Placa electrónica Roca E961077F · 1271002190 para Neobit 24/24F y Ecobit FF: Placa completa e identificador ampliado

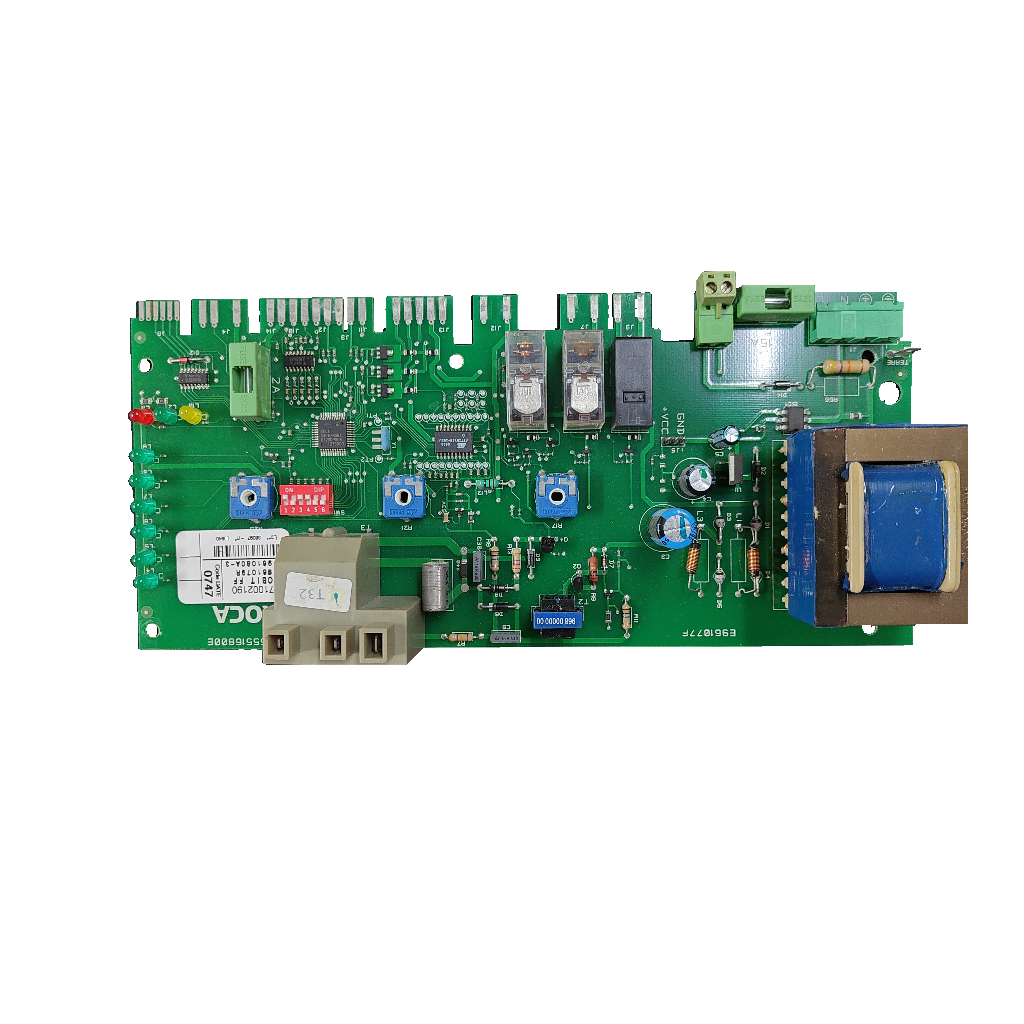

Placa electrónica Roca E961077F · 1271002190 para Neobit 24/24F y Ecobit FF: vista 2

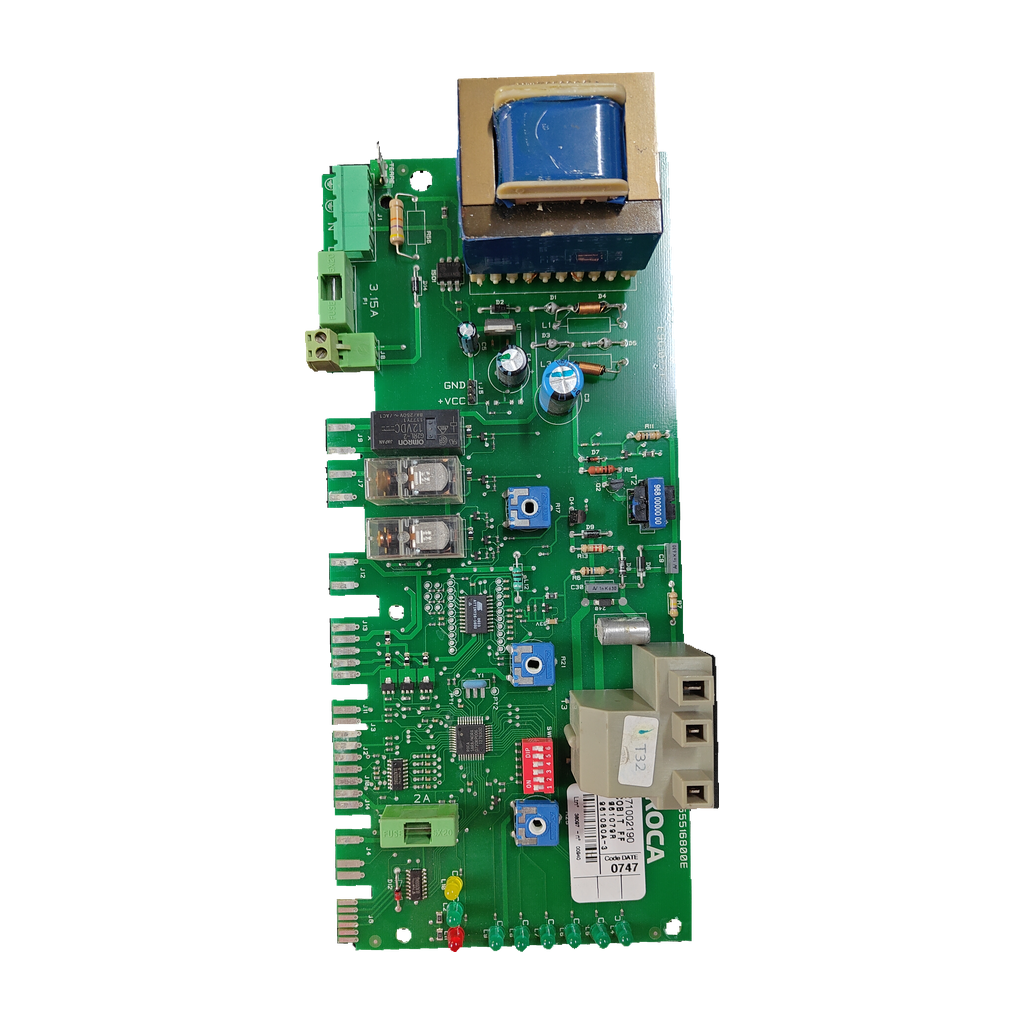

Placa electrónica Roca E961077F · 1271002190 para Neobit 24/24F y Ecobit FF: vista 3

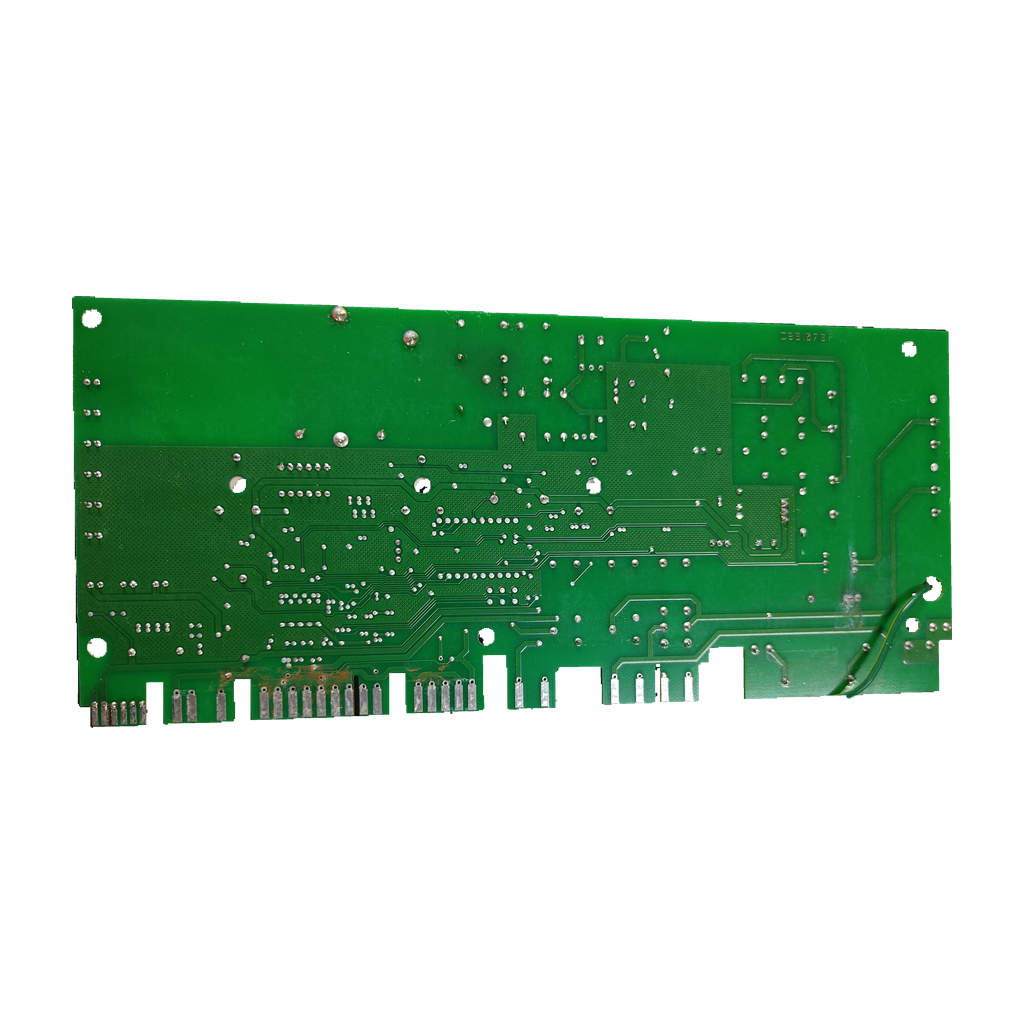

Placa electrónica Roca E961077F · 1271002190 para Neobit 24/24F y Ecobit FF: vista 4

RocaFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca E961077F · 1271002190 para Neobit 24/24F y Ecobit FF

Referencia Roca9555516800E

La E961077F (marcada también 1271002190 y 9555516800E) es una placa electrónica Roca para las Baxi Roca Neobit 24/24F y Ecobit FF, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Fusible F1 3,15 A
Fusible de placa 5×20
Selector DIP de 6 posiciones
Neobit 24/24F · Ecobit FF

Todos los códigos de esta unidad3

Referencia Roca: 9555516800E
Código del circuito: E961077F
SKU Ecoklima: PLC121

Openclima vende aparte la 9555516800D: fíjate en la letra final del código.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera. Se sospecha de ella con chasquidos, relés pegados, pistas quemadas u oxidadas o reinicios continuos.

Compruébalo en tu placa

Busca en tu placa los códigos E961077F, 1271002190 y 9555516800E. La nuestra los lleva los tres, más la designación ECOBIT FF.
Mira la letra final del 9555516800E: existe también el 9555516800D, que se vende como ficha aparte.
Las fuentes dan 125566966 (Neobit S), 125568739 (Neobit 24) y 125128870 (Neobit Plus) para otras calderas. Si tu placa lleva 122123680 (ICG y Suner la dan para la Neobit 24/24 F), compara también E961077F, 1271002190 y 9555516800E.
Compara conectores, fusible F1 de 3,15 A, fusible de placa de 5×20 y el selector DIP de 6 posiciones con los de tu placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

E961077F	Código del circuito, marcado en la placa
1271002190	Marcado en la placa; Climatización Ibérica (Neobit 24/24 F) y Wallapop (Sara 24/24F) lo dan como referencia
9555516800E	Referencia de nuestro inventario y marcado en la placa; Openclima vende la «v2» con este código
ECOBIT FF	Designación marcada en la placa
961079R	Marcado del componente U3
961080A-3	Marcado del componente U4

No la confundas con

122123680Placa que ICG Calderas Tienda y Suner dan para la Neobit 24/24 F; Remle, para el modelo NEOBIT2424F · Su código no coincide con ninguno de los marcados en esta pieza. Ninguna fuente explica si es la misma placa.
9555516800DPlaca Roca en Openclima (letra final D) · Se vende como ficha distinta de la 9555516800E.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Baxi Roca Neobit 24/24FConfirmada por nuestro taller · también en Climatización Ibérica (1271002190)
Roca Ecobit FFConfirmada por nuestro taller

Por confirmarPor confirmar

Roca Sara 24/24 F2 fuentes: Climatización Ibérica y Wallapop (1271002190). Suner lista otro cuadro para la Sara 24/24 F GN: 122123660
Roca Sara 24/24 KSM1 fuente: Wallapop (E961077F)
Roca Nora 24/24 F1 fuente: Climatización Ibérica
Roca Ecobit 24/24 F y F R1 fuente: Climatización Ibérica
Roca Ecobit Compact 24/24F1 fuente: Climatización Ibérica
Roca Neobit Plus 24/24 F R1 fuente: Climatización Ibérica (1271002190). Las tiendas de la 125128870 no nombran la F R

No sirve para

Roca Neobit Plus 24/24 FCuatro tiendas dan otra placa: 125128870 (Gremisat, Calemur, Sercatec, Recambios Baxi). Solo Climatización Ibérica le da la 1271002190
Roca Neobit S 24/24 FLleva otra placa: 125566966 (guía de Climatización Ibérica)
Roca Neobit 24Lleva otra tarjeta: 125568739 (despiece de Suner)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Peso: ≈ 2,0 kgWallapop (E961077F y 1271002190)

Marcados de esta unidad

Fusible F1: 3,15 A
Fusible de placa: 5×20
Selector DIP: 6 posiciones
Relé Omron G2RL-2: bobina 12 VDC; contacto 8 A/250 V~ AC1
Dato técnico indicado: Microcontrolador Atmel ATtiny26-16SU
Código de fecha de placa: 0747
Bornes auxiliares: +VCC y GND
Bornes de red: L y N
Aplicación indicada en inventario: NEOBIT 24/24F

Síntomas de que puede fallar

Lo que revisa el técnico

Chasquidos extraños o relés pegados en el circuito interior.

Lo cita una tienda en la ficha de la 1271002190. Que un técnico revise los relés.

Pistas quemadas u oxidación evidente en el circuito impreso.

La misma ficha lo da como señal de avería.

Reinicios continuos durante los ciclos de calefacción o agua caliente.

Lo cita esa ficha; antes mira qué anomalía indica la caldera.

Antes de cambiar la placa, mira qué indica la caldera: la avería puede ser de otra pieza.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Va en una caldera de gas y se conecta a la red por los bornes L y N: que la monte un técnico cualificado.

Fusibles

Fusible F1 de 3,15 A y fusible de placa de 5×20: compruébalos antes de dar la placa por mala.

Preguntas frecuentes

8 preguntas

¿Cómo sé si esta es la placa de mi caldera?

Compara con tu placa los códigos E961077F, 1271002190 y 9555516800E y la designación ECOBIT FF, marcados en esta pieza. Mira también conectores, fusibles y selector DIP. ¿Dudas? Envíanos desde Contacto una foto de tu placa y de la placa de características de la caldera.

¿Sirve para mi Roca Neobit 24/24F o Ecobit FF?

Sí. Nuestro taller la ha confirmado para la Baxi Roca Neobit 24/24F y para la Ecobit FF. Climatización Ibérica también da la 1271002190 para la Neobit 24/24 F.

¿Sirve para la Sara 24/24 F, la Nora o la Neobit Plus?

Eso no lo ha confirmado nuestro taller. Climatización Ibérica da la 1271002190 para Sara 24/24 F, Nora 24/24 F y Ecobit 24/24 F, y Wallapop para la Sara 24/24F; un anuncio da la E961077F para la Sara 24/24 KSM. Climatización Ibérica lista también la Neobit Plus (F R incluida), pero cuatro tiendas dan la 125128870 y ninguna nombra la F R. Compara los códigos o llámanos al 919 931 595.

¿Es la misma que la placa 122123680 de la Neobit 24/24 F?

Tiene otro código y ninguna fuente aclara si es la misma placa. ICG Calderas Tienda y Suner dan la 122123680 para la Neobit 24/24 F, y Remle para el modelo NEOBIT2424F. La nuestra lleva E961077F, 1271002190 y 9555516800E, y nuestro taller la ha confirmado para la Neobit 24/24 F. Compara el código de tu placa.

¿Vale para la Neobit S 24/24 F o la Neobit 24?

Las fuentes dan otra placa para ellas, y nuestro taller no las ha confirmado. Climatización Ibérica tiene para la Neobit S 24/24 F la 125566966, y Suner da la tarjeta 125568739 para la Neobit 24. Compara el código de tu placa con esos y con los tres de la nuestra.

¿Qué significan E961077F, 1271002190 y 9555516800E?

El E961077F es el código del circuito de la placa. Con el 1271002190 vende Climatización Ibérica la placa de la Neobit 24/24 F, y con el 9555516800E Openclima su placa Roca «v2». Ninguna fuente explica cómo se relacionan; los tres van marcados en esta placa. La letra final importa: Openclima vende aparte la 9555516800D.

¿Qué lleva la placa y qué reviso al montarla?

Lleva fusible F1 de 3,15 A, fusible de placa de 5×20, selector DIP de 6 posiciones, relés Omron G2RL-2 y G2R-1 (bobina 12 VDC, contacto 8 A/250 V~) y microcontrolador Atmel ATtiny26-16SU. Compara fusible, selector y conectores con los de tu placa. Debe montarla un técnico cualificado: va en una caldera de gas.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Roca E961077F

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Discrepancia: ICG y Suner dan la 122123680 para la Neobit 24/24 F (Remle, NEOBIT2424F, inferencia); Climatización Ibérica da la 1271002190. Nivel 1 (1271002190 con la Neobit 24/24 F): solo Climatización Ibérica; Wallapop la da para la Sara 24/24F. Nuestro taller la confirma para la Neobit 24/24 F.

Fuentes consultadas

Climatización Ibérica: ficha de la placa Roca Neobit 24/24 F 1271002190Código 1271002190 y calderas compatibles
Wallapop: anuncio de la tarjeta Roca Sara 24/24F 1271002190Referencia 1271002190
Wallapop: anuncio de la placa Roca E961077F para Sara 24/24 KSMReferencia E961077F
Openclima: ficha de la placa Roca 9555516800E v2Código 9555516800E
AliExpress: anuncio de la placa Roca Neobit 24/24 F 1271002190Reacondicionada; sin vendedor visible, no cuenta como origen
Suner: despiece de la caldera Roca Neobit 24/24fTarjeta 122123680 para la Neobit 24/24F
ICG Calderas Tienda: placa Baxi Roca Neobit 24/24 F 122123680Otro código de placa para la Neobit 24/24 F

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
