Placa electrónica Roca E961077EE961077EPrecio a consultar
RocaFotos de esta unidad
1 / 5

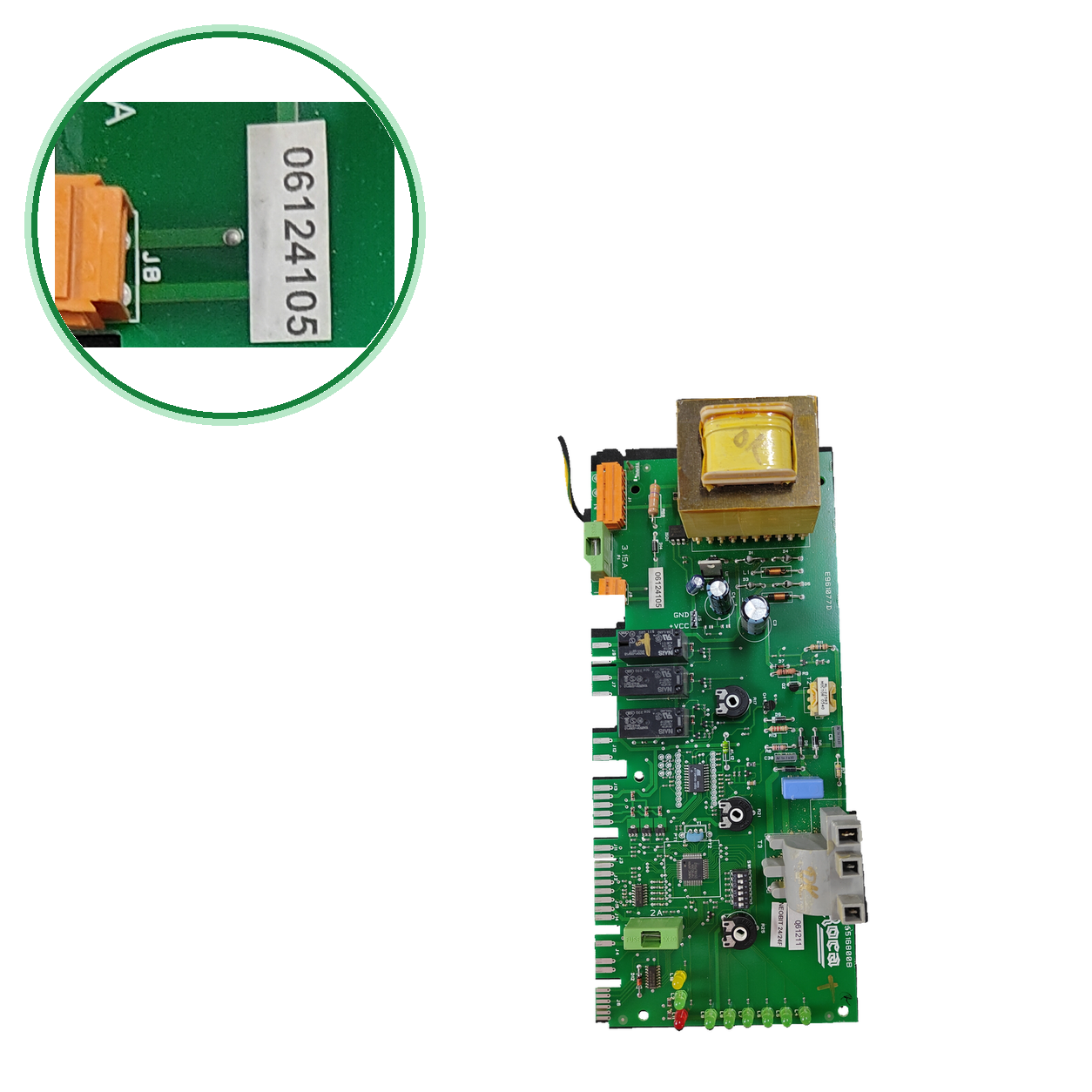

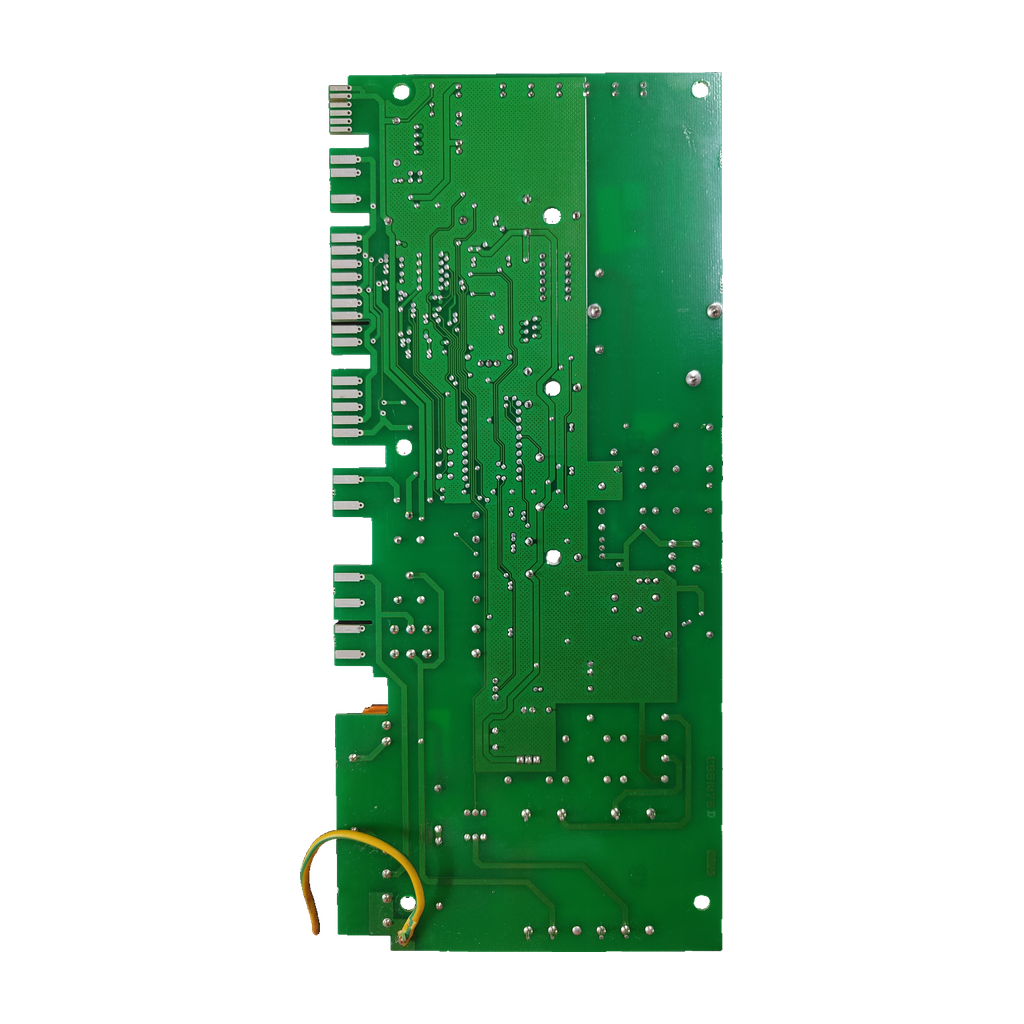

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
RocaCompatibilidad confirmada
Placa electrónica Roca NEOBIT 24/24F · E961077D (Baxi Roca Neobit 24/24F)
Código del circuitoE961077D
La E961077D es una placa electrónica Roca (marcada NEOBIT 24/24F, con los códigos 061211 y 06124105) que nuestro taller ha confirmado para la caldera Baxi Roca Neobit 24/24F. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Circuito E961077D
- Caldera Neobit 24/24F
- Fusibles 3,15 A y 2 A
- Micro ATtiny26-16SU
Todos los códigos de esta unidad3
- Código del circuito
- E961077D
- Modelo
- NEOBIT 24/24F
- SKU Ecoklima
- PLC124
Ninguna página externa leída con texto completo cita E961077D ni 9555516800B; la de Openclima solo se leyó en la meta, cortada. Cuatro páginas dan 122123680 como tarjeta de la Neobit 24/24F sin unirla a estos códigos: compara los marcados antes de pedir.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca electrónica de la caldera: monta un microcontrolador ATtiny26-16SU, un transformador ML-22583 y dos portafusibles.
Compruébalo en tu placa

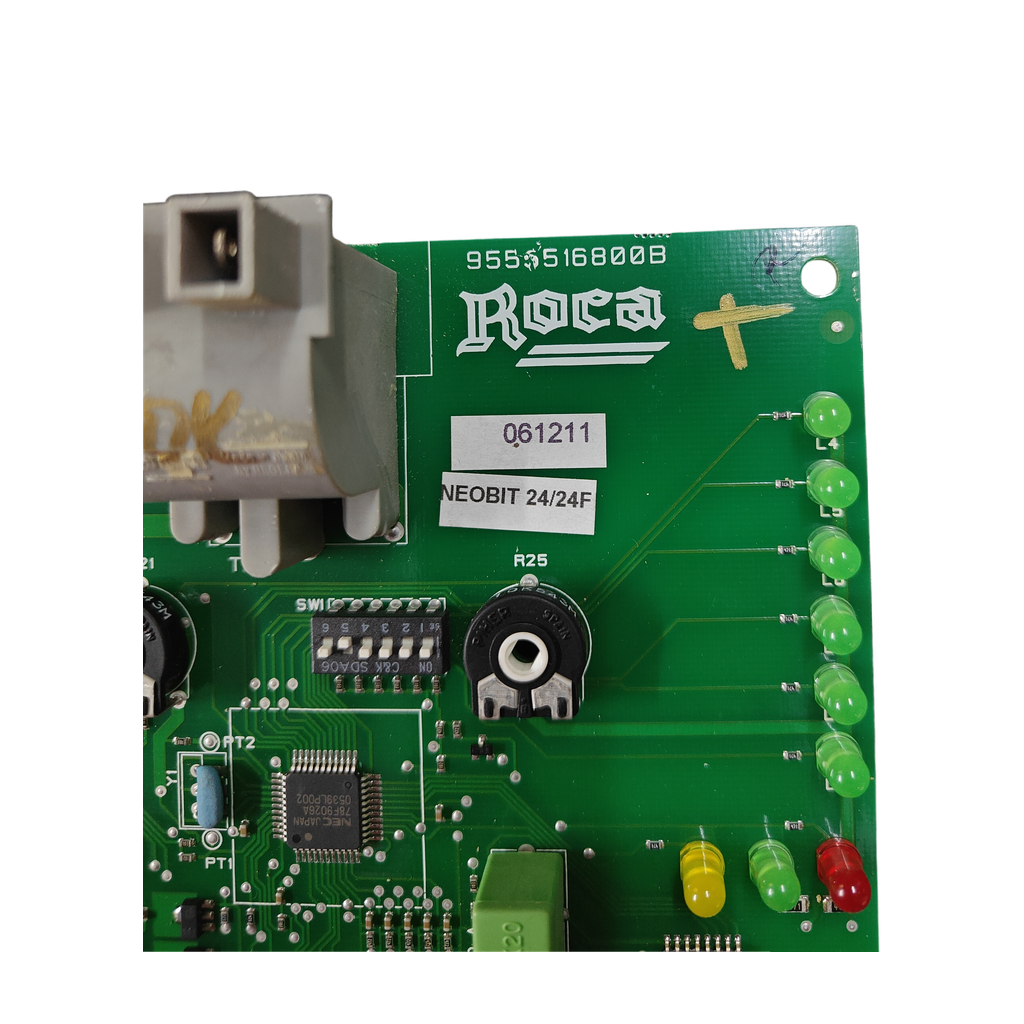

- Busca en la placa el código E961077D; su identificación marcada incluye también NEOBIT 24/24F, y la placa lleva marcados 061211 y 06124105.

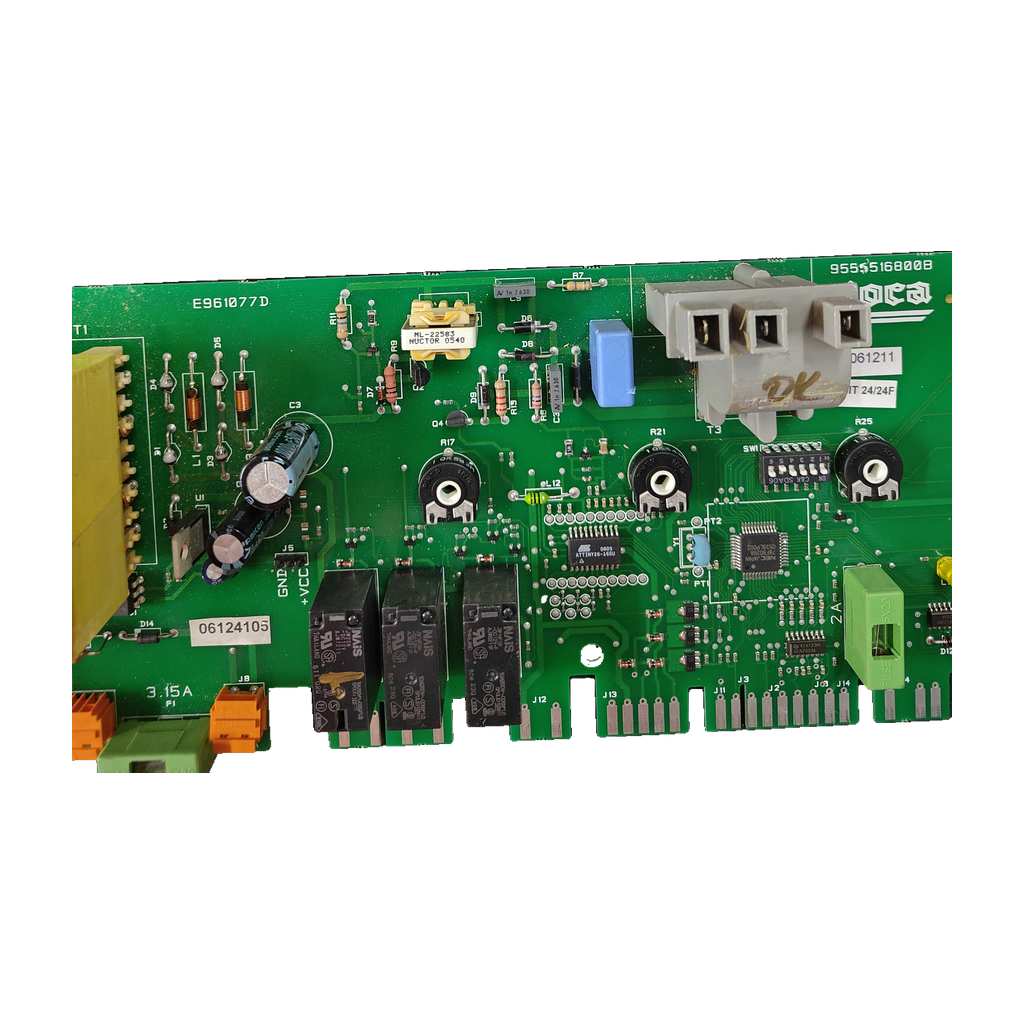

- Compara los componentes: microcontrolador ATtiny26-16SU, transformador ML-22583 (MOTOR 0540) y fusibles de 3,15 A (junto a F1) y 2 A.
- No la confundas con la tarjeta que tres tiendas dan para la Neobit 24/24 sin F (122123620) ni con la placa de la Neobit S (125568548) que lista una tienda: son otros códigos.
- Un despiece de distribuidor y tres tiendas dan 122123680 como tarjeta de la Neobit 24/24F, pero ninguno la une a E961077D: compara siempre los marcados antes de pedir.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| E961077D | Código del circuito (identificación marcada en la placa) |
|---|---|
| NEOBIT 24/24F | Modelo de caldera marcado en la placa (también NEOBIT 24-24F) |
| 061211 | Código marcado en la placa |
| 06124105 | Código marcado en la placa |
| 9555516800B | Referencia indicada por nuestro taller (también escrita 9555516800) |
| ML-22583 | Transformador montado, marcado ML-22583 / MOTOR 0540 |
| ATtiny26-16SU | Microcontrolador montado |
No la confundas con
- 122123680Tarjeta de la Neobit 24/24F según un despiece de distribuidor y tres tiendas · Ninguna cita E961077D ni 9555516800B: no sabemos si es el mismo código. Una de las tiendas la da para «Neobit 24 y Neobit 24F». Compara los marcados.
- 122123620Tarjeta de la Neobit 24/24 (sin F) según tres tiendas · Ninguna de las tres cita un marcado de esta placa. Otra página la enlaza desde su ficha de la 24/24 F sin nombrarla: las fuentes no coinciden. Compara antes de descartarla.
- 125568739Tarjeta Victoria 24 / Neobit 24 de un despiece, fabricada por Honeywell · Se lista como Victoria 24 / Neobit 24 en el despiece de la Neobit 24/24f de un distribuidor, sin nombrar la 24/24F ni E961077D: no sabemos si es el mismo circuito. Compara los marcados.
- 125568548Placa Baxi Roca Neobit S 24/24F (MAIN 24 I / MAIN 24 FI) según una tienda · Es de la serie Neobit S, otra placa.
- 9555516800DPlaca Roca de una tienda con código 9555516800D, parecido a la 9555516800B · Solo se leyó la meta de la ficha, cortada, y no nombra modelo de caldera ni E961077D: no sabemos si es otra revisión.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Roca Neobit 24/24F (Baxi Roca)Confirmada por nuestro taller
No sirve para
- Roca Neobit S 24/24 FUna tienda le da otra placa: 125568548
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Marcado junto F1
- 3,15 A
- Marcado junto otro portafusibles
- 2 A
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Portafusible
- 5x20
- Transformador montado
- ML-22583 / MOTOR 0540
- Conector J5
- GND, +VCC
- Código marcado
- NEOBIT 24/24F; 061211; 06124105
Anotados al recibir la pieza; sin contrastar con el fabricante.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa los fusibles
La placa marca 3,15 A junto a F1 y 2 A junto a otro portafusibles: comprueba que no estén fundidos y que el repuesto sea del mismo valor.
Preguntas frecuentes
8 preguntas¿Cómo identifico esta placa y qué otros marcados debo comparar?
El código del circuito es E961077D; la unidad lo lleva marcado como identificación, igual que el modelo NEOBIT 24/24F. También van marcados 061211 y 06124105. Compara además los componentes: microcontrolador ATtiny26-16SU, transformador ML-22583 (marcado MOTOR 0540) y los fusibles, de 3,15 A junto a F1 y 2 A junto al otro portafusibles.
¿Sirve para mi Roca Neobit 24/24F?
Sí. Nuestro taller la ha confirmado para la Roca Neobit 24/24F (Baxi Roca). Si tu caldera es otra, compara los marcados y envíanos por Contacto una foto de la placa y de la placa de características, o llama al 919 931 595.
¿Qué significan E961077D, 061211, 06124105 y 9555516800B?
E961077D es el código del circuito, marcado en la placa. 061211 y 06124105 son otros códigos marcados en la placa. 9555516800B es la referencia que indica nuestro taller para esta placa. No hemos encontrado una tabla del fabricante que explique cada uno, y los códigos marcados no equivalen necesariamente a una referencia de recambio.
¿Es 122123680 el código Roca de esta placa?
No lo sabemos. Un despiece de un distribuidor y tres tiendas de recambios dan 122123680 como tarjeta electrónica de la Neobit 24/24F, pero ninguno cita E961077D ni los demás marcados de esta placa. Para nuestro taller, la E961077D va en la Neobit 24/24F: si dudas, compara los marcados o envíanos una foto por Contacto.
¿Vale para la Neobit 24/24 sin F o para la Neobit S?
Nuestro taller solo la ha confirmado para la Neobit 24/24F. Tres tiendas dan para la Neobit 24/24 (sin F) otra tarjeta, la 122123620, aunque otra página la enlaza desde su ficha de la 24/24 F y una tienda da la 122123680 para «Neobit 24 y Neobit 24F». Para la Neobit S 24/24F una tienda lista otra placa, la 125568548. Ninguna cita E961077D: compara los marcados antes de pedir.
¿Qué fusibles lleva y qué debo revisar antes de cambiarla?
La placa marca 3,15 A junto a F1 y 2 A junto a otro portafusibles; el portafusible indicado es de 5x20. Son los valores marcados en la unidad, no mediciones de funcionamiento. Antes de cambiarla, comprueba que los fusibles no estén fundidos y que el repuesto sea del mismo valor.
¿Qué comprobar antes de montarla?
Antes de montarla, compara con la tuya el código E961077D, los fusibles y el transformador ML-22583 (lleva transformador montado, marcado ML-22583 / MOTOR 0540).
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Roca NEOBIT 24/24FCompatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia
Sin fuentes externas que unan E961077D o 9555516800B a esta caldera, tras revisar las páginas de recambios de Baxi y Roca y varias tiendas (el catálogo de Baxi no se pudo abrir). La compatibilidad con la Neobit 24/24F la confirma nuestro taller.
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
