Placa electrónica Roca 50260 B · 12.063.02 · CS4376 para RS 20/20: Pieza e identificador ampliado

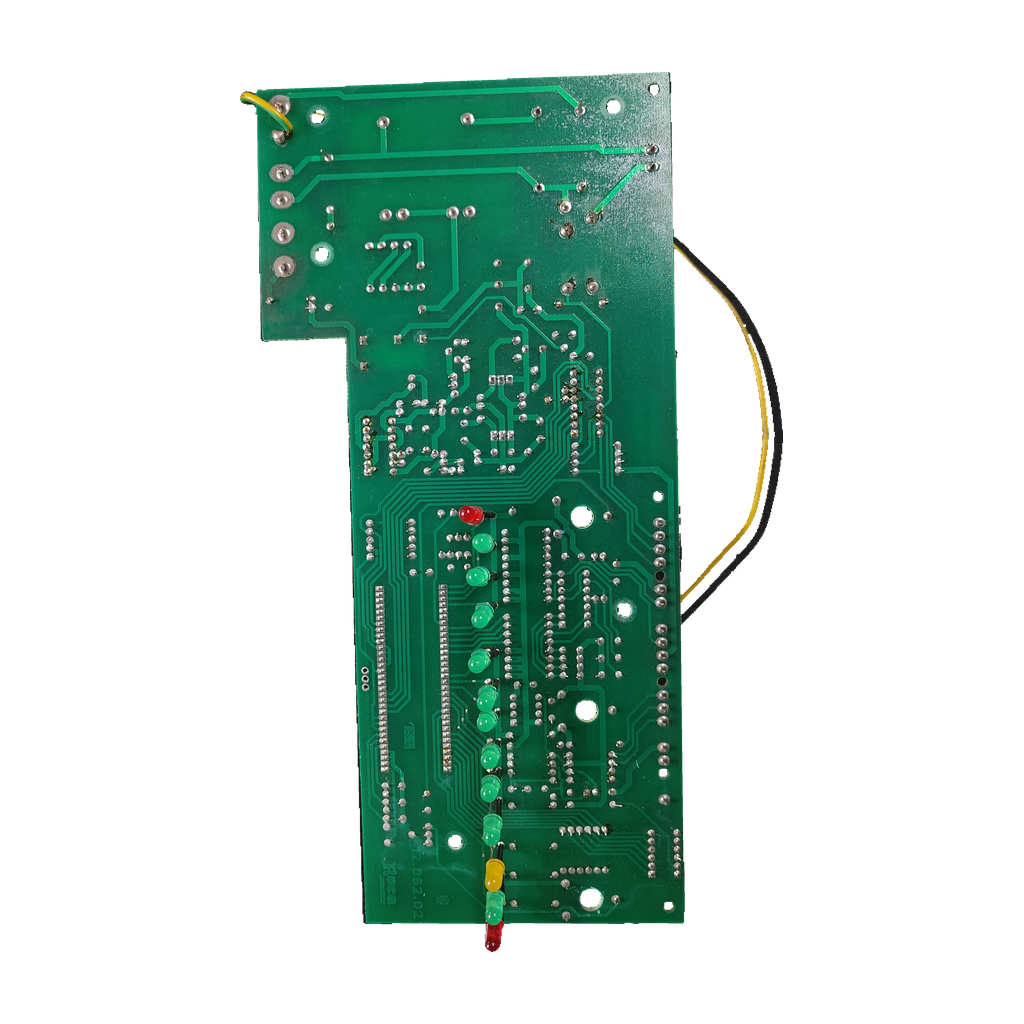

Placa electrónica Roca 50260 B · 12.063.02 · CS4376 para RS 20/20: vista 2

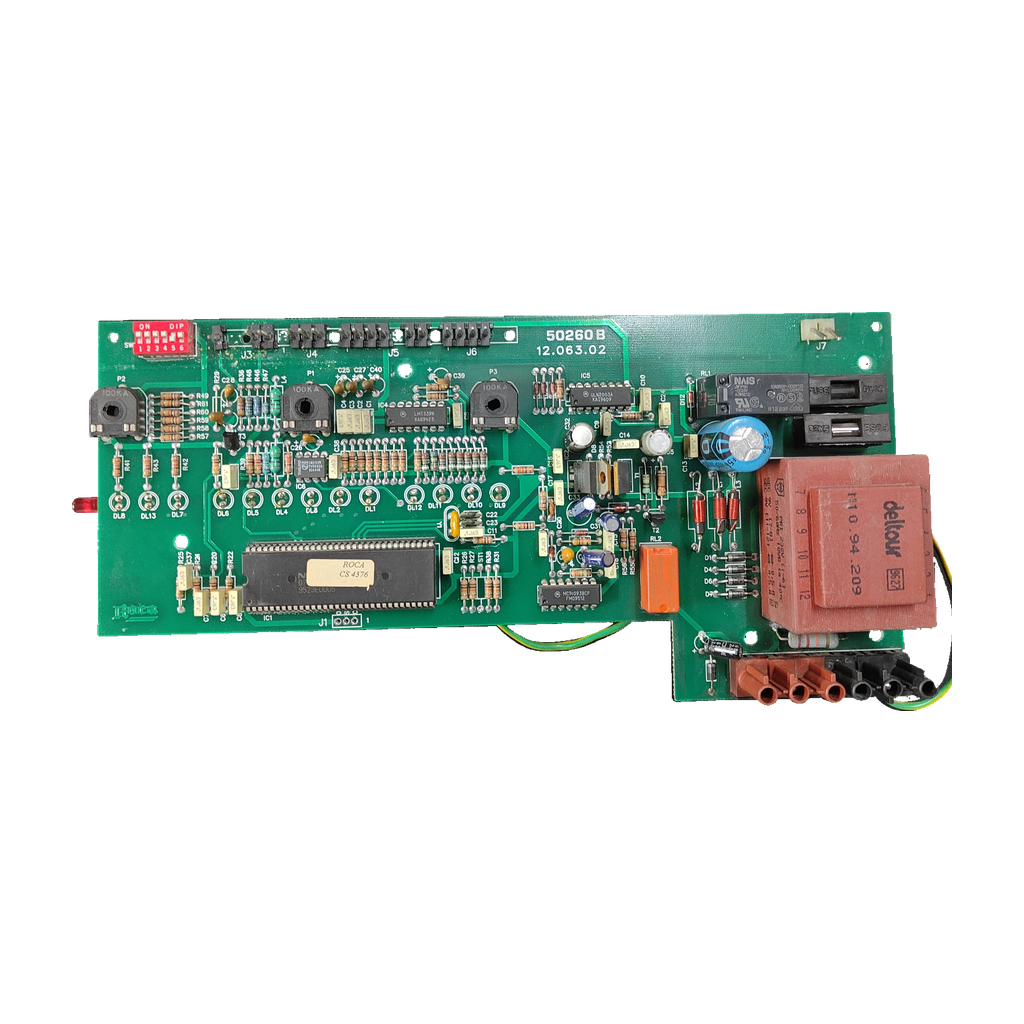

Placa electrónica Roca 50260 B · 12.063.02 · CS4376 para RS 20/20: vista 3

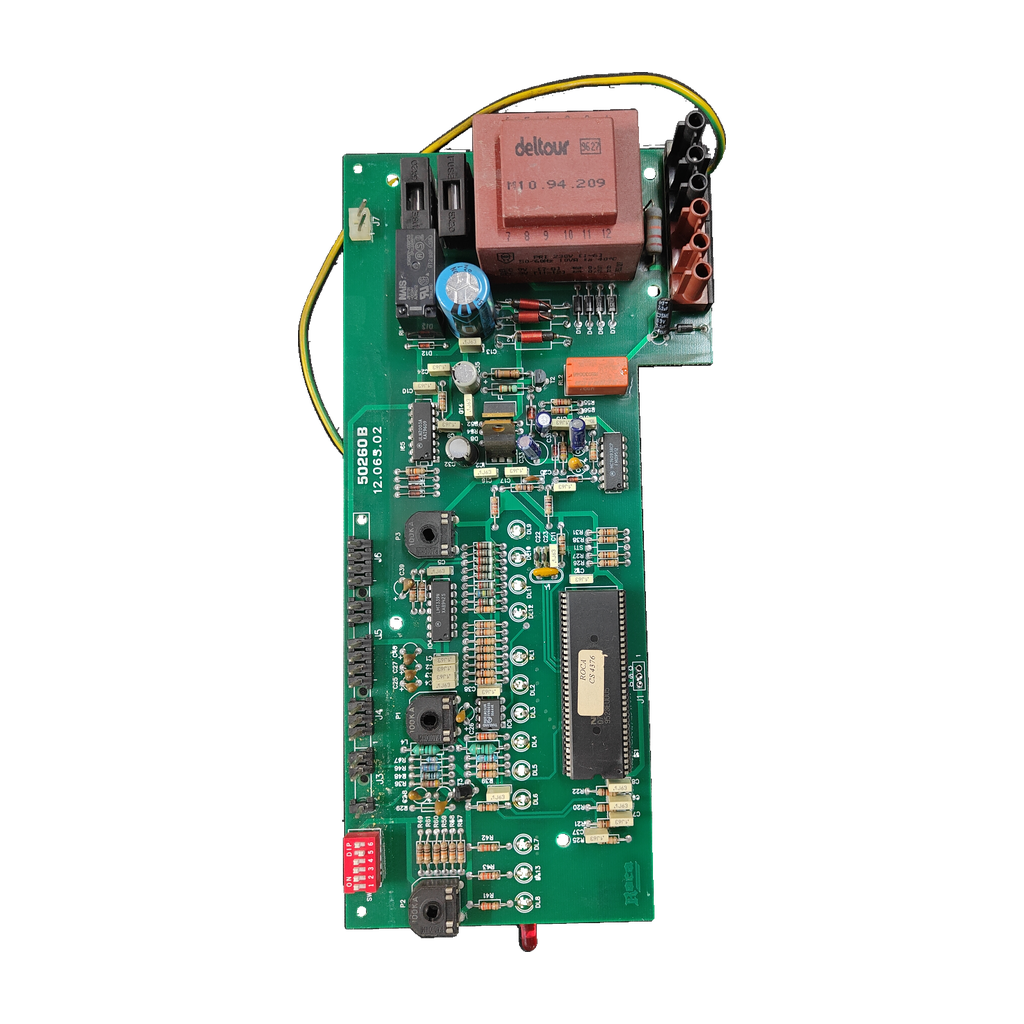

Placa electrónica Roca 50260 B · 12.063.02 · CS4376 para RS 20/20: vista 4

ROCAFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca 50260 B · 12.063.02 · CS4376 para RS 20/20

Código del circuito50260 B

La 50260 B (también marcada 12.063.02 y CS4376) es la placa electrónica de la caldera Roca RS 20/20, compatibilidad confirmada por nuestro taller. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Roca RS 20/20
50260 B · 12.063.02
23 LED · DIP de 6 posiciones
IC5 ULN2003A · relé NAIS

Todos los códigos de esta unidad2

Código del circuito: 50260 B
SKU Ecoklima: PLC131

Ninguna fuente abierta da un código oficial de recambio Roca para esta placa. 122123000, 122120650 y 288.93.0003 aparecen en listados de otras tiendas para la RS 20/20: no se dan como equivalentes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la Roca RS 20/20. Lleva 23 LED, un microinterruptor DIP de 6 posiciones y un relé NAIS.

Compruébalo en tu placa

Busca el código impreso en la placa: 50260 B (también se lee 50260B).
Comprueba que lleva también las marcas 12.063.02 y CS4376.
Compara el aspecto: 23 LED, un microinterruptor DIP de 6 posiciones, el circuito ULN2003A (IC5) y un relé NAIS (RL1).
No la confundas con placas de otro código: 122123000 (13 LED, la lista otra tienda para la RS 20/20), 122120650 (otra tienda, sin relación declarada con 50260 B) o 147057268 (módulo de las Laia GTI y Gavina GTI Confort SP).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

50260 B	Designación impresa en la placa (también 50260B)
12.063.02	Código marcado en la placa (sin puntos, 1206302)
CS4376	Código marcado en la placa (también CS 4376)
XAB9425	Marcaje del circuito integrado LMT339N
FM09512	Marcaje del circuito integrado MC14093BCP

No la confundas con

122123000Placa electrónica Baxi Roca RS 20/20 de 13 LED, en otra tienda · Lleva 13 LED (la 50260 B, 23) y esa tienda no la relaciona con 50260 B
122123200Placa electrónica Roca RS 20/20 F, en otra tienda · Esa tienda la da para la RS 20/20 F y no la relaciona con 50260 B
122120650Placa electrónica Baxi Roca para la RS 20/20 (Atmosférica led), en otra tienda · Esa tienda no la relaciona con 50260 B
288.93.0003Módulo de caldera para las Baxiroca RS-20/20 GN, GP y F GN (así lo lista otra tienda) · La tienda no lo relaciona con 50260 B
147057268Módulo electrónico Roca de las Laia GTI y Gavina GTI Confort SP · Es de otra familia de calderas

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca RS 20/20Confirmada por nuestro taller · también en Recirepuestos

Por confirmarPor confirmar

Roca RS 24/241 origen: Recirepuestos la cita junto a 50260 B y 12.063.02

No sirve para

Roca Laia GTI, Laia GTI Confort y Gavina GTI Confort SPSegún otra tienda llevan otro módulo: 147057268

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Código impreso: 50260B / 50260 B
Indicadores LED: 23 LEDS
Microinterruptor DIP: 6 posiciones
Circuito integrado IC5: ULN2003A
Circuito integrado: LMT339N; marcaje XAB9425 · MC14093BCP; marcaje FM09512
Relé RL1: NAIS
Aplicación indicada en inventario: RS 20/20

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Una tienda avisa de que un montaje incorrecto o una avería en otra pieza puede inutilizar la placa nueva: busca el origen de la avería antes de cambiarla.

Antes de cambiar la placa

Lo que revisa el técnico

Foto antes de desmontar

Haz una foto de los conectores y de la posición del DIP de tu placa antes de quitarla.

Cuidado con el montaje

Recirepuestos advierte de que un montaje incorrecto puede inutilizar el recambio: asegúrate antes de comprar.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Roca 50260 B?

El código 50260 B va impreso en la placa (también se lee 50260B). Comprueba además las marcas 12.063.02 y CS4376, los 23 LED, el DIP de 6 posiciones, el circuito ULN2003A (IC5) y el relé NAIS (RL1). Otra tienda vende para la RS 20/20 una placa de 13 LED con otro código (122123000): contar los LED ayuda a distinguirlas.

¿Sirve para mi Roca RS 20/20?

Sí. Nuestro taller ha confirmado esta placa para la Roca RS 20/20. También la anuncia para ese modelo una tienda de recambios, Recirepuestos, con los códigos 50260 B y 12.063.02.

¿Sirve para la Roca RS 24/24?

Falta confirmarlo. Recirepuestos cita la RS 24/24 junto a 50260 B y 12.063.02, pero es un solo origen y no dice expresamente que sea compatible. Envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

¿Sirve para la Roca RS 20/20 F?

No lo sabemos. Nuestro taller ha confirmado la 50260 B para la RS 20/20; para la RS 20/20 F no consta. Otra tienda da para la RS 20/20 F la placa 122123200 y no la relaciona con 50260 B. Compara el código impreso o envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera.

¿Qué significan 50260 B, 12.063.02 y CS4376?

Son los tres códigos marcados en esta placa; una tienda lista 50260 B y 12.063.02 juntos. Ninguna fuente abierta explica qué es cada uno ni los une a un código oficial de Roca. XAB9425 y FM09512 no son códigos de la placa: son marcajes de los circuitos integrados LMT339N y MC14093BCP.

¿Hay otras placas con otro código para la Roca RS 20/20?

Sí. Otras tiendas listan para la RS 20/20 las placas 122123000 (13 LED) y 122120650 («Atmosférica led»), y un módulo ROCA 288.93.0003 para las Baxiroca RS-20/20 GN, GP y F GN. Ninguna las relaciona con la 50260 B y ninguna fuente abierta explica la diferencia. Para la RS 20/20, nuestro taller tiene confirmada la 50260 B: compara el código impreso y los 23 LED.

¿Qué hay que tener en cuenta al montar esta placa?

Recirepuestos advierte de que un montaje incorrecto o una avería en otra pieza puede inutilizar el recambio, y que conviene asegurarse antes de comprar. Si tienes dudas sobre el montaje, llámanos al 919 931 595.

Cómo hemos verificado esta ficha

ROCA 50260 B

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Un solo origen externo (una tienda) une 50260 B y 12.063.02 con la RS 20/20; los buscadores de recambios de Roca abiertos no la listan.

Fuentes consultadas

Recirepuestos: ficha del módulo/placa Roca RS 20/20 · 50260 B · 12.063.02Cita RS 20/20 y RS 24/24 junto a 50260 B y 12.063.02; pieza reacondicionada

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
