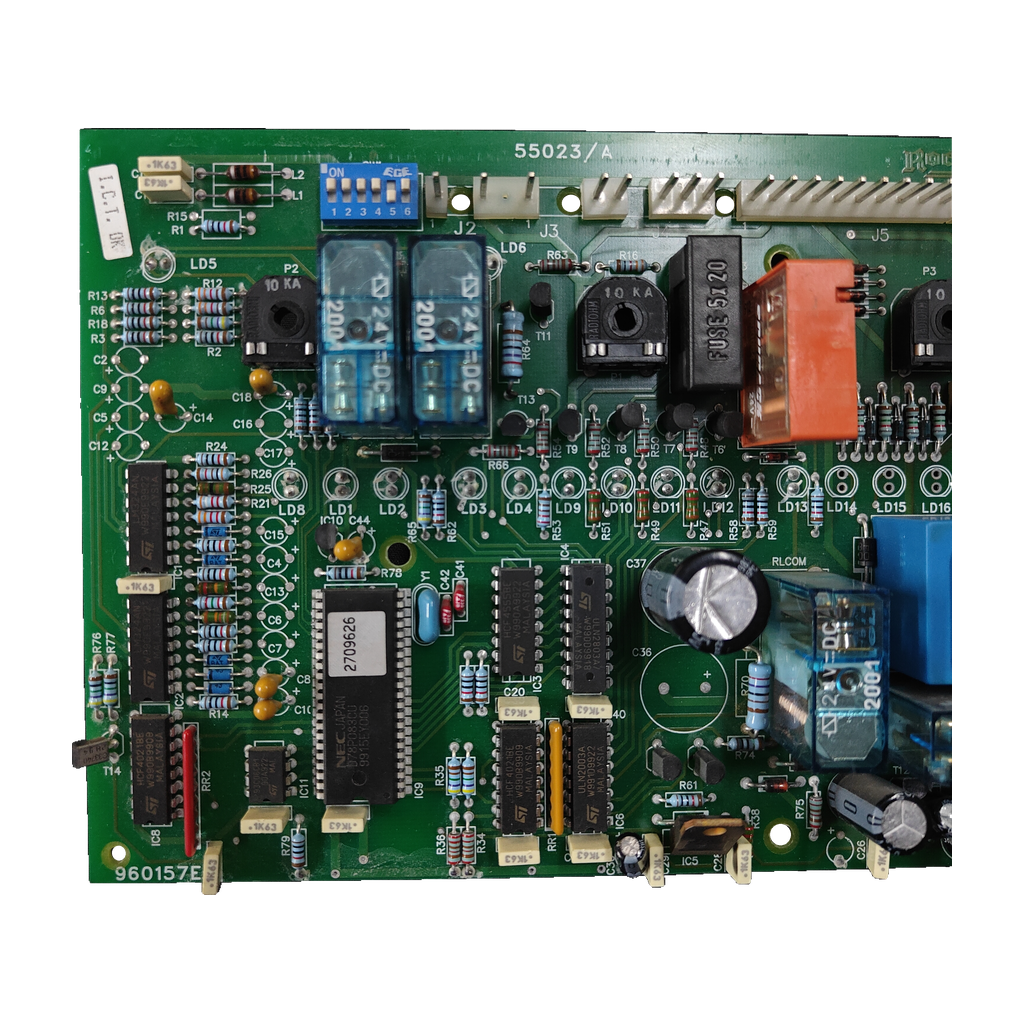

Placa electrónica Roca 55023/A · 960157E para caldera RS 20/20 F: Pieza e identificador ampliado

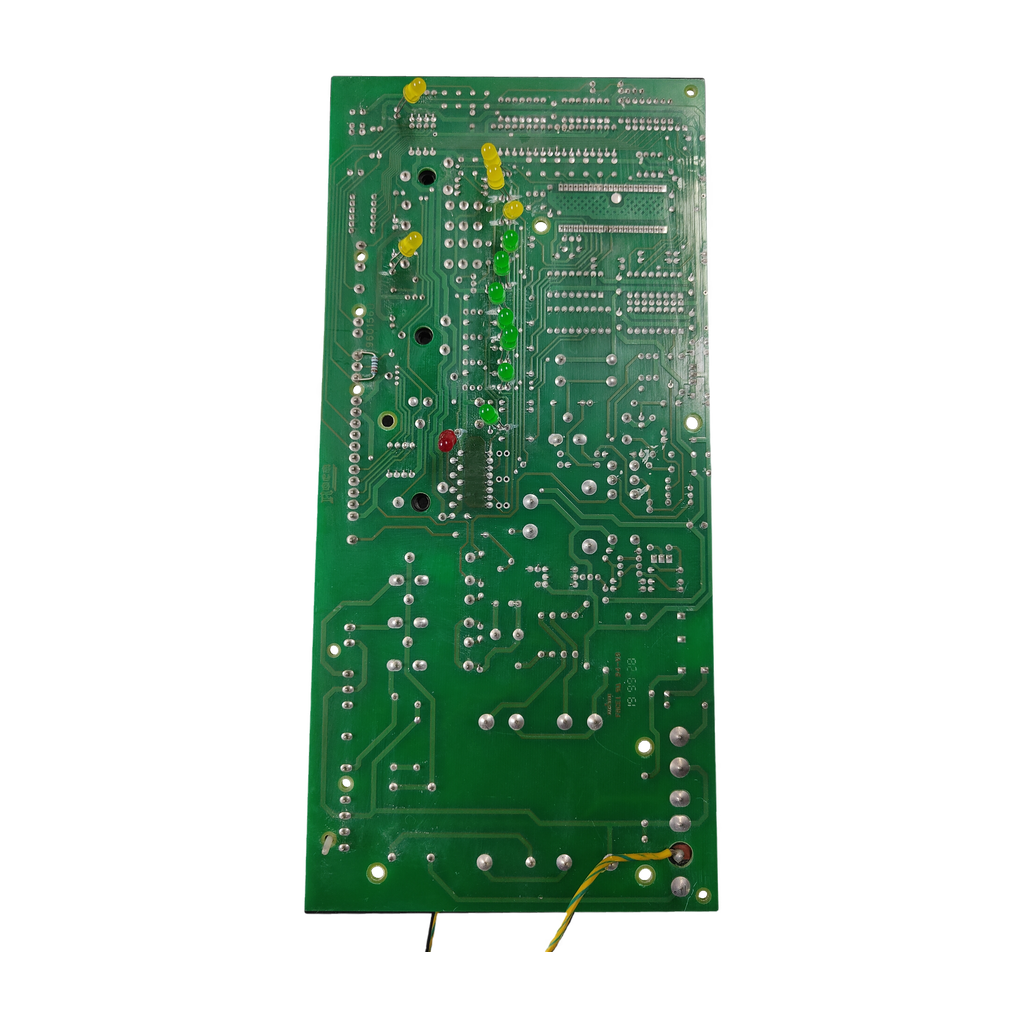

Placa electrónica Roca 55023/A · 960157E para caldera RS 20/20 F: vista 2

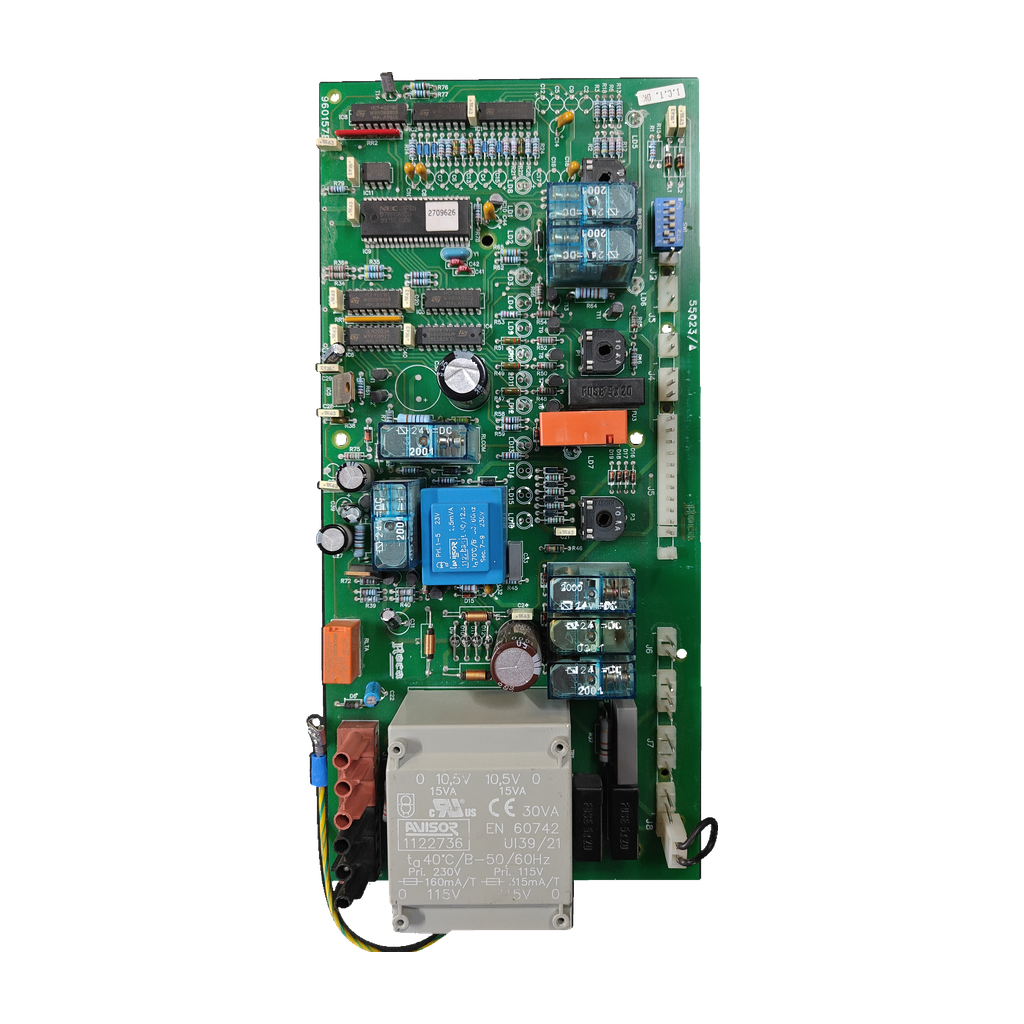

Placa electrónica Roca 55023/A · 960157E para caldera RS 20/20 F: vista 3

Placa electrónica Roca 55023/A · 960157E para caldera RS 20/20 F: vista 4

RocaFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca 55023/A · 960157E para caldera RS 20/20 F

Referencia Roca55023/A

La 55023/A (circuito 960157E) es una placa electrónica Roca para la caldera Roca RS 20/20 F, confirmada por nuestro taller. Usada y revisada, con 13 LEDs frontales y selector DIP de 6 posiciones.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

55023/A · circuito 960157E
13 LEDs frontales
Selector DIP de 6 posiciones
Fusible 3.20 · formato 5x20

Todos los códigos de esta unidad3

Referencia Roca: 55023/A
Código del circuito: 960157E
SKU Ecoklima: PLC147

Los códigos marcados no equivalen necesariamente a la referencia de un kit de recambio ni acreditan compatibilidad con otras variantes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica de la caldera Roca RS 20/20 F, según el inventario de nuestro taller. Lleva transformador, relés azules de 24 V DC y portafusible 5x20 con fusible 3.20; antes de cambiarla conviene descartar ese fusible.

Compruébalo en tu placa

Busca en tu placa los marcados 55023/A y 960157E (también pueden leerse 55023A o 960157-E). La nuestra lleva además 2709626 en el circuito integrado.
Compara el aspecto: 13 LEDs frontales, selector DIP de 6 posiciones y portafusible 5x20. Los 13 LEDs no bastan: placas con otros códigos (122121410, 122123000) también se anuncian con 13 LEDs.
Comprueba en la placa de características que tu caldera es exactamente una Roca RS 20/20 F. Las tiendas le dan los códigos 122123200 y 122121410, y un anuncio de Wallapop el 55064C: decide el marcado de tu placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si aún la tenemos.

Códigos de esta pieza

55023/A	Código principal marcado en la placa (también se lee 55023A, 55023-A o 55023 A)
960157E	Código del circuito (PCB) y referencia confirmada por nuestro taller; figura también como posible serigrafía de referencia/revisión (también 960157-E o 960157 E)
2709626	Marcado del circuito integrado de la placa

No la confundas con

122123200Placa que varias tiendas dan para la RS 20/20 F (y una también para la RS 20/20 y la RS 20/20 E) · Ninguna fuente la une con 55023/A ni 960157E: no la des por equivalente, compara los marcados de tu placa
122121410Placa «13Leds» que una tienda da para la RS 20/20 F versión 0 y la RS 20/20 T versión 0 · Tiene 13 LEDs como la nuestra, pero la ficha no cita 55023/A ni 960157E: los 13 LEDs no bastan para igualarlas
122123000Placa que dos tiendas dan para la RS 20/20; una la anuncia con 13 LEDS · Ninguna cita 55023/A ni 960157E
122121140Tarjeta electrónica RS-20 (V.00), posición 051 de una lista de piezas de la RS-20 · Lista de terceros sin fabricante visible; no cita 55023/A ni 960157E
55064C / E9605000Modelo y referencia que un anuncio de Wallapop da para la placa de la RS 20/20F · Un solo anuncio; no son 55023/A ni 960157E
2709626Número de artículo de una carcasa electrónica Phoenix Contact, ajena a calderas · Coincidencia numérica: en nuestra placa es el marcado del circuito integrado

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca RS 20/20 FConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

SelectorDIP: 6posiciones
Formato portafusible: 5X20

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Indicadores frontales: 13 LEDS
Fusible: 3.20
Subcomponente transformador: secundario 10,5 V-0-10,5 V; potencia 15 VA; primario 115/230 V; fusible 160 mA/T; norma EN 60742; núcleo U39/21
Subcomponentes relés azules: bobina 24 V DC; código 2001
Aplicación indicada en inventario: RS 20/20 F

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa lleva portafusible de 5x20 con fusible 3.20. Comprueba el de tu placa antes de dar por mala la electrónica.

Compara el selector DIP

Anota la posición de los 6 interruptores de tu placa antes de desmontarla y compárala con la de la nueva.

Monta con un técnico

Trabaja con tensión de red: debe instalarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo reconozco la placa Roca 55023/A?

Lleva marcados 55023/A y 960157E (el código del circuito) y, en el circuito integrado, 2709626. Se escriben también 55023A, 55023-A, 960157-E o 960157 E. Comprueba además que tiene 13 LEDs frontales, un selector DIP de 6 posiciones y portafusible de formato 5x20.

¿Sirve para mi Roca RS 20/20 F?

Sí. Nuestro taller ha confirmado esta placa para la Roca RS 20/20 F. Las páginas externas que hemos abierto no citan 55023/A ni 960157E junto a esa caldera (las tiendas le dan otros códigos de placa), así que compara 55023/A y 960157E con los de tu placa antes de pedirla.

¿Sirve para la RS 20/20, la RS 20/20 E o la RS 20/20 T?

No podemos afirmarlo: solo tenemos confirmada la RS 20/20 F. Una tienda lista la RS 20/20 y la RS 20/20 E con la placa 122123200 y la RS 20/20 T versión 0 con la 122121410, pero ninguna cita 55023/A ni 960157E. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.

¿Es la misma placa que la 122123200, la 122121410 o la 122123000 de las tiendas?

No hay fuente que lo diga. Las tiendas dan para la RS 20/20 F las placas 122123200 y 122121410 (esta, de versión 0 y «13Leds») y para la RS 20/20 la 122123000, pero ninguna cita 55023/A ni 960157E. Una lista de piezas de la RS-20 da la tarjeta electrónica V.00 como 122121140 (pos. 051), tampoco unida a nuestros códigos. Un anuncio de Wallapop da para la RS 20/20F el modelo 55064C, ref. E9605000. Compara siempre los marcados de la placa.

¿Qué significan 55023/A, 960157E y 2709626?

55023/A es el modelo que confirma nuestro taller y la serigrafía de modelo de la placa. 960157E es el código del circuito impreso (PCB) y la referencia que confirma nuestro taller; también figura como posible serigrafía de referencia/revisión en la placa. 2709626 es el marcado del circuito integrado.

¿Qué componentes conviene comparar y qué hago con el selector DIP?

Transformador con primario 115/230 V y secundario 10,5 V-0-10,5 V, 15 VA, fusible 160 mA/T, norma EN 60742 y núcleo U39/21; relés azules con bobina de 24 V DC (código 2001); fusible 3.20 en portafusible 5x20 y 13 LEDs frontales. Anota la posición de los 6 interruptores del selector DIP de tu placa antes de desmontarla. No tenemos una tabla del fabricante que diga qué ajusta cada uno: consulta el manual de instalación o a tu técnico.

¿Puedo montarla yo mismo?

No es recomendable. La placa trabaja con tensión de red (su transformador tiene primario de 115/230 V), por lo que debe montarla un técnico cualificado, con la caldera desconectada de la corriente.

Cómo hemos verificado esta ficha

Roca 55023/A

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

La RS 20/20 F y los códigos los confirma nuestro taller (dato de inventario). Ninguna página abierta, oficial o de tienda, une 55023/A ni 960157E con la pieza; las tiendas dan a la RS 20/20 F otros códigos de placa.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
