Placa electrónica Roca 122121410 · RSF-20/20 (V.00) · PCB 55023/B para Baxi Roca RS 20/20F: Pieza e identificador ampliado

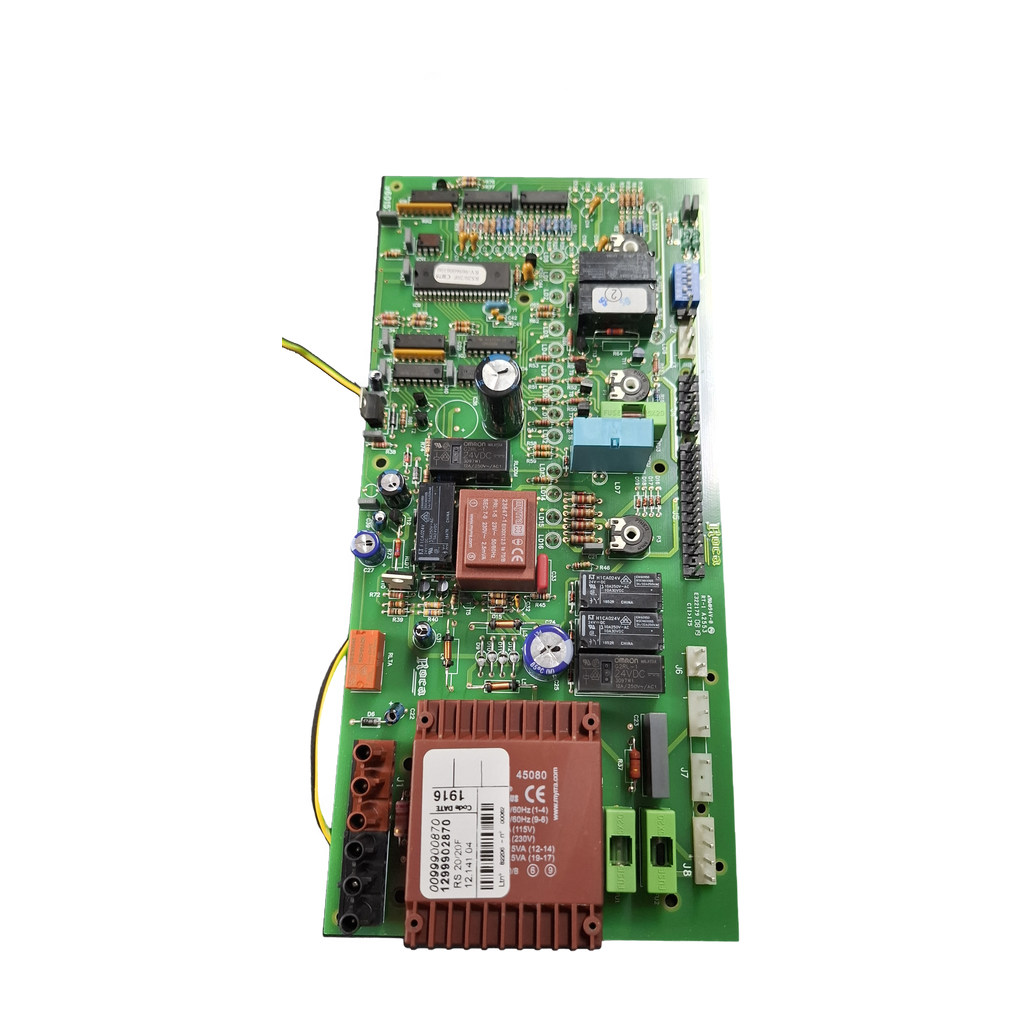

Placa electrónica Roca 122121410 · RSF-20/20 (V.00) · PCB 55023/B para Baxi Roca RS 20/20F: Vista frontal del repuesto

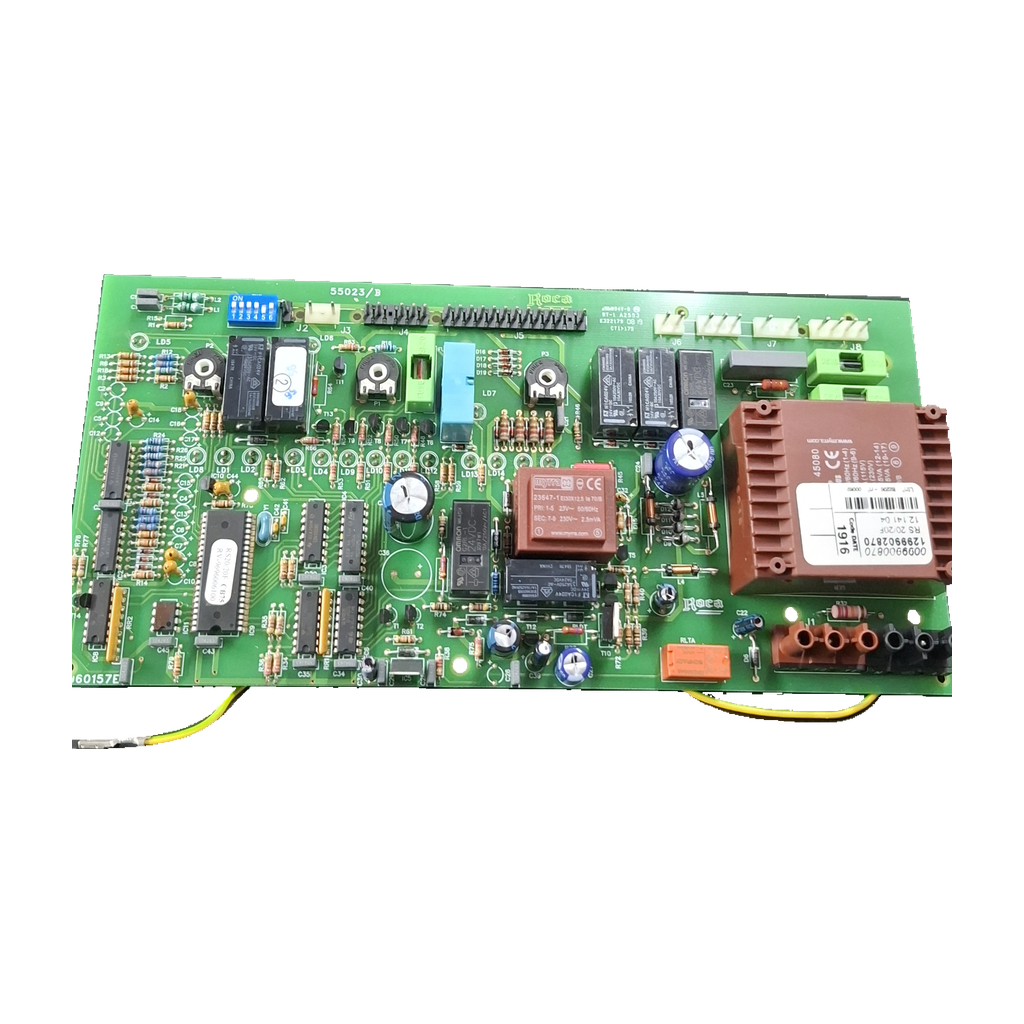

Placa electrónica Roca 122121410 · RSF-20/20 (V.00) · PCB 55023/B para Baxi Roca RS 20/20F: Vista de componente
Placa electrónica Roca 122121410 · RSF-20/20 (V.00) · PCB 55023/B para Baxi Roca RS 20/20F: Vista de componente
RocaFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaReferencia verificada

Placa electrónica Roca 122121410 · RSF-20/20 (V.00) · PCB 55023/B para Baxi Roca RS 20/20F

Referencia Roca122121410

Placa electrónica de control Roca 122121410, tarjeta RSF-20/20 (V.00) con cuadro digital y circuito 55023/B, para la Baxi Roca RS 20/20F, confirmada por nuestro taller. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. 122121410
  • PCB 55023/B
  • 230 V · 50 Hz · EN 298
  • Selector DIP de 6 posiciones
Todos los códigos de esta unidad3
Referencia Roca
122121410
Código del circuito
55023/B
SKU Ecoklima
PLCN013

En el listado de piezas de la RS-20/20 F (copia en calderasdegas.net), la V.01 lleva otro cuadro, el 122123200; en su texto no aparece el 122121410, la V.00 con cuadro digital.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la Baxi Roca RS 20/20F con cuadro digital. Se sospecha de ella si la caldera no enciende, no responde al cuadro de mandos o muestra errores o bloqueos en el display.

Compruébalo en tu placa
  1. Busca el 55023/B serigrafiado en el circuito (marca Roca) y la etiqueta 12.141.04 sobre la bolsa. La caja lleva el 122121410 y RSF-20/20 (V.00); la bolsa, RS 20/20F.
  2. Compara el 122121410: cinco tiendas lo dan como tarjeta RSF-20/20 (V.00) y varias como placa de la RS 20/20F con cuadro digital.
  3. Comprueba en la placa de características que tu caldera es una Baxi Roca RS 20/20F con cuadro digital (la presión se marca con LEDs).
  4. No la confundas con el 122123200 (RS-20/20 F V.01 en el listado de piezas de calderasdegas.net) ni con el 122122200 (cuadro universal del despiece de Suner para la R-20/20F).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si encaja.
Códigos de esta pieza
122121410Referencia de la pieza (caja); cinco tiendas la dan como la tarjeta RSF-20/20 (V.00)
RSF-20/20 (V.00)Denominación de la caja y nombre en las tiendas
55023/BCódigo serigrafiado en el circuito (marca Roca)
12.141.04Código de la etiqueta de la bolsa y del transformador
0099900870Código de la etiqueta del transformador (Myrra 45080)
1299902870Segundo código de la etiqueta del transformador
RS20/20F CB75Identificador del circuito integrado montado
No la confundas con
  • 122123200Cuadro de control de la RS-20/20 F (V.01) en el listado de piezas de la RS 20/20 F (copia en calderasdegas.net) · Es otra versión: el 122121410 es la V.00 con cuadro digital (presión por LEDs).
  • 122122200Cuadro universal que el despiece de Suner da para la R-20/20F estanca · Otro código y otra caldera (R-20/20F): no lo damos por equivalente.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Baxi Roca RS 20/20FConfirmada por nuestro taller · también en ICG Calderas, SATCRM, Sercatec, Electrotodo y Remle
Por confirmarPor confirmar
  • Roca RS 20/20 T1 origen: Sercatec (versión 0)
  • Roca Caldaia 24/28 CSI1 origen: Electrotodo (modelos con electrónica compatible)
No sirve para
  • Roca Victoria 20/20 CF (cámara abierta)Lleva otra placa: 122126410, según una tienda italiana
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de tiendas (tres orígenes)

Presión del agua
Se marca con LEDsAtocha, ICG, SATCRM
Versión
Cuadro digitalAtocha, Electrotodo, Remle

Marcados de esta unidad

Marca impresa en etiqueta de bolsa
BAXI
Marca y referencia del transformador montado
myrra; 45080

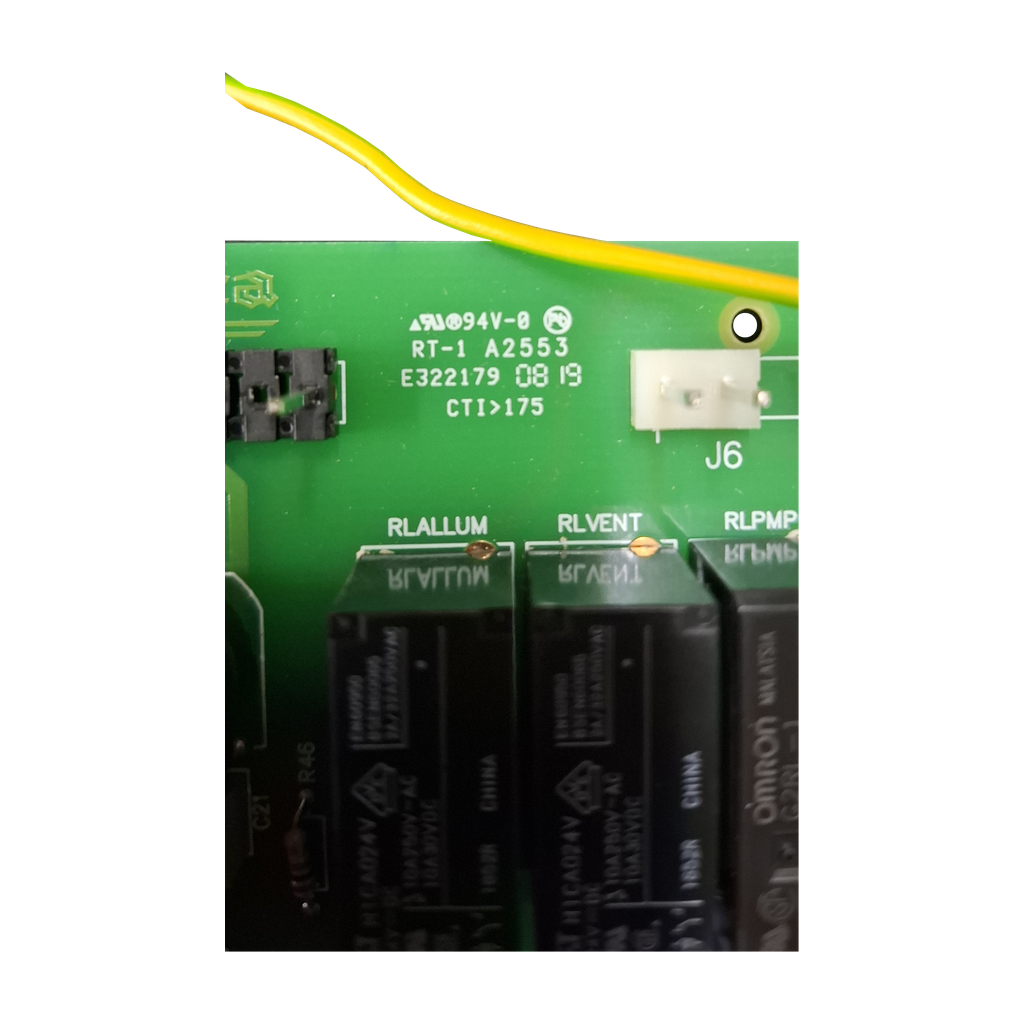

Marcado de PCB
RT-1 A2553; E322179 08 19
Marcado de material en PCB
CTI >175; 94V-0
Fusible impreso en portafusible
5×20
Selector DIP impreso
Selector de 6 posiciones
Identificador impreso en etiqueta del transformador montado
0099900870; 1299902870; RS 20/20F; 12.141.04
Campo de etiqueta del transformador
Code DATE 1916
Marca impresa en relé montado
OMRON G2RL-1
Marcado de bobina y contacto en relé Omron
24 VDC; 12 A/250 V~ AC1
Marcado de relés montados
H1CA024V; 24 VDC; 10 A/250 VAC; 10 A/30 VDC
Tensión impresa en etiqueta sobre bolsa
230 V
Frecuencia impresa en etiqueta sobre bolsa
50 Hz
Código de fabricante impreso en etiqueta sobre bolsa
252
Texto de fabricación en etiqueta sobre bolsa
1920
Conformidad impresa en etiqueta sobre bolsa
EN298
Marca indicada
BAXIROCA
Subcomponente relé Omron
bobina 24 VDC; contacto 12 A/250 V~ AC1
Subcomponentes relés H1CA024V
bobina 24 VDC; contactos 10 A/250 V~ AC y 10 A/30 VDC
Material/PCB
CTI >175; UL 94V-0
Alimentación indicada en etiqueta
230 V; 50 Hz

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al cuadro de mandos

Electrotodo lo relaciona con esta placa. Consejo general, no del fabricante: antes de desmontar, comprueba que llega corriente.

Errores o bloqueos en el display

Electrotodo los relaciona con el módulo electrónico.

Son textos de tienda, no una tabla del fabricante: que un técnico descarte antes la alimentación y las conexiones.

Antes de cambiar la placa

Lo que revisa el técnico
Anota el selector de 6 posiciones

Es el selector DIP de la placa. Copia la posición de los interruptores antes de desmontarla.

Monta con un técnico

La placa trabaja a 230 V; según Sercatec, una mala conexión puede estropearla.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa y qué significa cada código?

Nuestra unidad lleva el 55023/B serigrafiado en el circuito (marca Roca), la etiqueta 12.141.04 sobre la bolsa y, en la caja, el 122121410 con la denominación RSF-20/20 (V.00). El 122121410 es la referencia de la pieza: cinco tiendas lo dan como esa tarjeta. 0099900870 y 1299902870 son los códigos de la etiqueta del transformador Myrra 45080; RS20/20F CB75, el identificador del circuito integrado montado.

¿Sirve para mi Baxi Roca RS 20/20F?

Sí. Nuestro taller la ha confirmado para la RS 20/20F. Además, ICG Calderas, SATCRM, Sercatec, Electrotodo y Remle dan el 122121410 para esa caldera, y Sercatec la lista como RS 20/20 F versión 0. Comprueba que tu caldera tiene cuadro digital, con la presión marcada por LEDs.

¿Se puede usar el 122123200 o el 122122200 en lugar del 122121410?

No los des por equivalentes. El listado de piezas de la RS 20/20 F (copia en calderasdegas.net) da el 122123200 como cuadro de control de la RS-20/20 F (V.01); en su texto no aparece el 122121410. Remle lo da para la RS2020F V01 con manómetro analógico y el 122121410 para el cuadro digital. El 122122200 es el cuadro universal del despiece de Suner para la R-20/20F estanca.

¿Sirve para una RS 20/20 T, una Victoria o una Caldaia 24/28 CSI?

No está confirmado por nuestro taller. Sercatec da el 122121410 para la RS 20/20 T (un solo origen); Electrotodo, para Victoria (sin precisar variante), Victoria Condens, Blanca Condens y Caldaia 24/28 CSI (también uno). Una tienda italiana da otra placa, la 122126410, para la Victoria 20/20 CF: en una Victoria compara antes el código. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de tu caldera, o llama al 919 931 595.

¿Hay que ajustar algo al montarla?

No hay dato del fabricante sobre si esta placa necesita configuración. Lleva un selector DIP de 6 posiciones: anota su posición antes de desmontarla. SATCRM avisa en general (no de esta placa) de que muchas tarjetas necesitan configuración.

¿Qué síntomas apuntan a esta placa?

Electrotodo la relaciona con una caldera que no enciende o no responde al cuadro de mandos digital, y con errores o bloqueos en el display. Es texto de tienda, no una tabla del fabricante.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja a 230 V y, según Sercatec, una mala conexión o una instalación errónea puede estropearla.

Cómo hemos verificado esta ficha

Roca 122121410

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Verificada por el 122121410, referencia de nuestro taller: cinco tiendas lo unen a la tarjeta RSF-20/20 (V.00) y varias a la RS 20/20F. El listado de piezas de la RS 20/20 F (copia en calderasdegas.net) da otro cuadro para la V.01, el 122123200.
