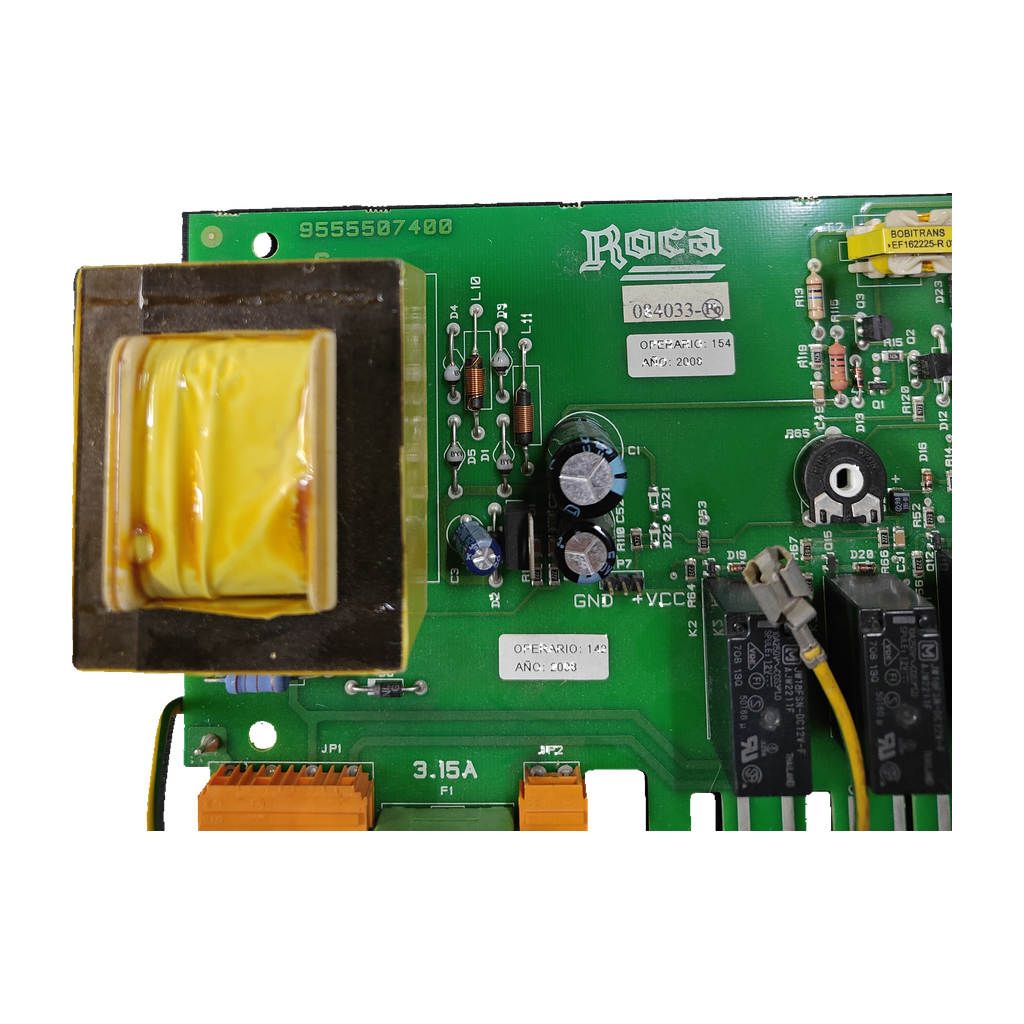

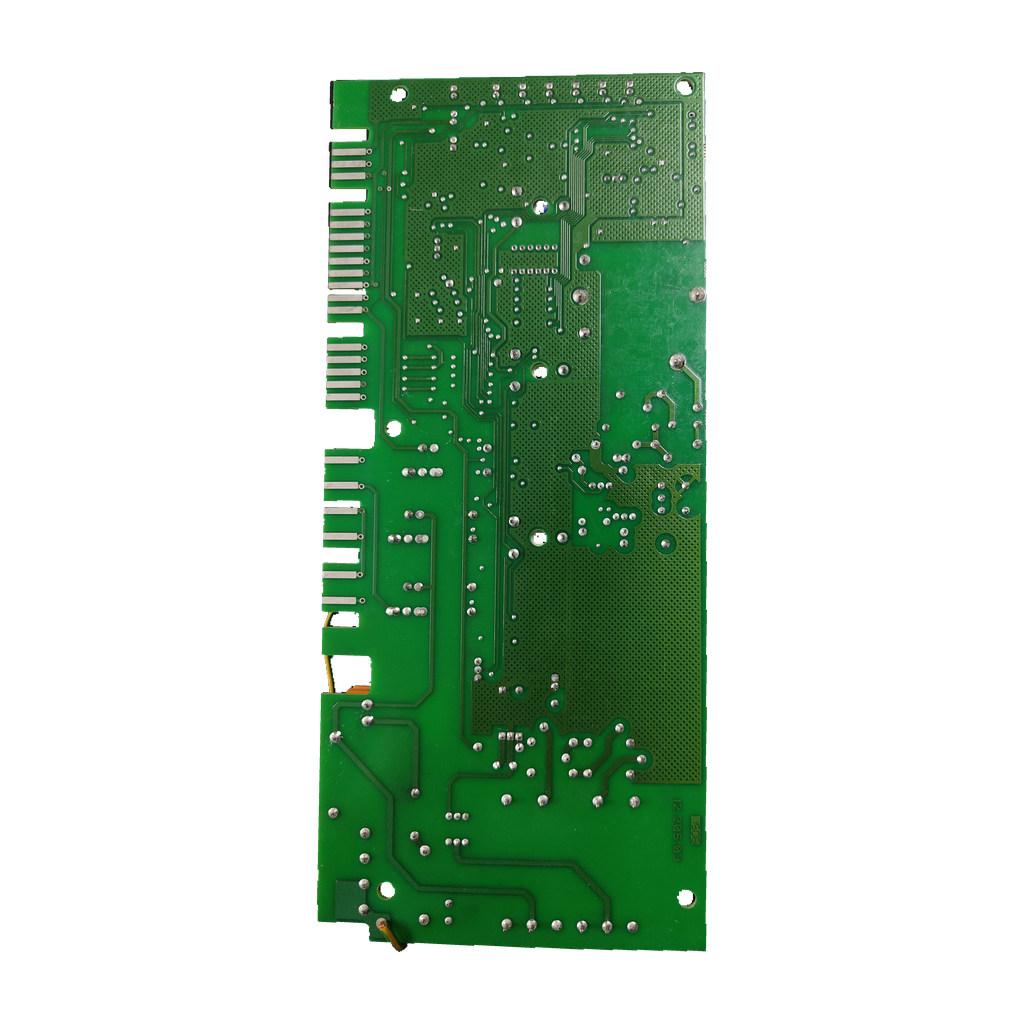

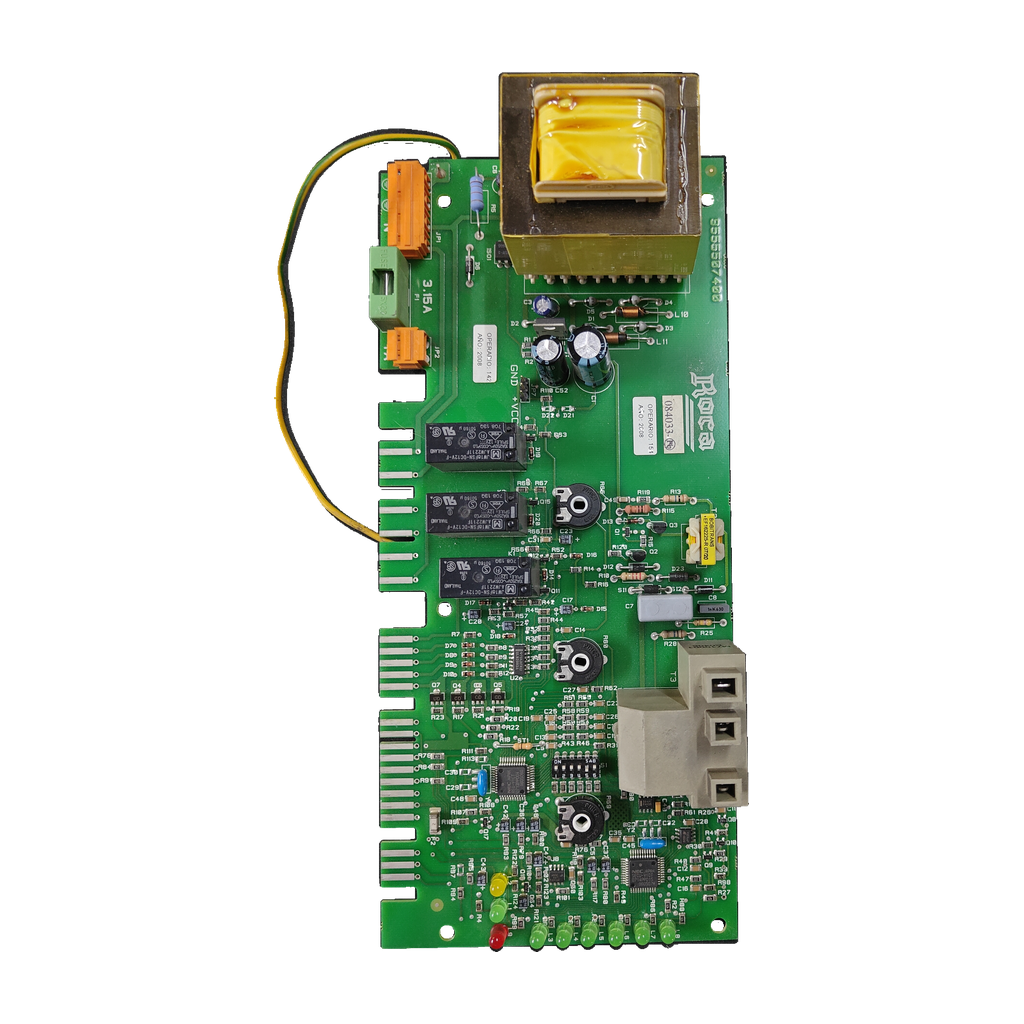

Placa electrónica Roca 9555507400 para caldera Baxi Roca Victoria 20/20 FF: Pieza e identificador ampliado

Placa electrónica Roca 9555507400 para caldera Baxi Roca Victoria 20/20 FF: vista 2

Placa electrónica Roca 9555507400 para caldera Baxi Roca Victoria 20/20 FF: vista 3

Placa electrónica Roca 9555507400 para caldera Baxi Roca Victoria 20/20 FF: vista 4

RocaFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaReferencia verificada

Placa electrónica Roca 9555507400 para caldera Baxi Roca Victoria 20/20 FF

Referencia Roca9555507400

La 9555507400 es la placa electrónica de control Roca (también marcada 084033) de la caldera Baxi Roca Victoria 20/20 FF, confirmada por nuestro taller; cinco fuentes externas la ligan a la Roca Victoria 20/20. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 9555507400 · 084033
Fusible F1 3,15 A
Transformador EF162225-R
Relé JW1FSN-DC12V-F

Todos los códigos de esta unidad2

Referencia Roca: 9555507400
SKU Ecoklima: PLC141

Las webs citan junto al 9555507400 otros códigos sin explicarlos (12.205.03, 072113, 1271002110, 12736-03A, 12.644.01A, PU89I2): no los damos como equivalentes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica que gobierna la caldera. Según el marcado de nuestra unidad lleva un transformador BIOTRANS EF162225-R, un relé de 12 V y un fusible F1 de 3,15 A. Las tiendas de otra placa Roca para la Victoria 20/20 F (122126440) citan como síntoma que la caldera no enciende o no responde al termostato.

Compruébalo en tu placa

Lee en tu placa el código 9555507400 y el segundo marcado 084033: deben coincidir con los de esta pieza.
Comprueba el fusible F1 (3.15 A), el transformador BIOTRANS EF162225-R y el relé JW1FSN-DC12V-F de 12 V.
No la confundas con la 122126440 ni la 1271002110 (otras tiendas las dan para la Victoria 20/20 F) ni con el cuadro de control 122126750, un modelo anterior con carcasa.
Mira en la placa de características que tu caldera es una Baxi Roca Victoria 20/20 FF, la confirmada por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa.

Códigos de esta pieza

9555507400	Código principal de la placa (marcado en la unidad); 5 fuentes externas lo ligan a la Victoria 20/20
084033	Segundo código marcado en la placa; ninguna fuente externa lo explica
EF162225-R	Transformador BIOTRANS de la placa (dato de nuestro taller)
JW1FSN-DC12V-F	Relé de 12 V, contacto de 10 A 250 V~ (dato de nuestro taller); Panasonic, serie JW

No la confundas con

122126440Placa o módulo Roca que varias tiendas dan para la Victoria FT y la 20/20 F versión 1 y 2 (Remle: 288.93.0200); una la da también para la 20/20 FF y otra la llama cuadro de control · Otro código: ninguna fuente lo une al 9555507400. Compara el código impreso en la placa, no solo la descripción
122126750Cuadro de control con carcasa (modelo anterior). Según Remle y electrotodo, lo sustituye el 122126440. Un blog de distribuidor lo lista para la Neobit 20/20F · Otro código: ninguna fuente lo une al 9555507400
1271002110Placa electrónica que ICG Calderas da para la Victoria 20/20 F y 20/20 T; Climaprecios la cita junto al 9555507400 sin explicarla · Otro código: ninguna fuente dice que sea el mismo. Compara el código impreso en la placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Baxi Roca Victoria 20/20 FFConfirmada por nuestro taller · también en Climaprecios (la nombra «Victoria FF»)

Por confirmarPor confirmar

Roca Victoria 20/20 F2 fuentes: Openclima y Recirepuestos. Otras tiendas le dan 122126440 o 1271002110: compara el código
Roca Victoria 20-202 fuentes: Kotel-prom y un taller de reparación portugués
Roca Victoria 24/24 F2 fuentes: Openclima y Recirepuestos. Otras tiendas le dan 122126440 o 125568739
Roca Victoria 28/28 F2 fuentes: Openclima y Recirepuestos. Una tienda le da 122126440
Roca Victoria 20/20 F-B1 fuente: Openclima
Roca Victoria 24/24 F-B1 fuente: Openclima

No sirve para

Roca Victoria 20/20 TSegún tiendas lleva otra placa: 122126440 (climatizacioniberica) o 1271002110 (ICG Calderas); ninguna le da el 9555507400

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos del fabricante

Relé JW1FSN-DC12V-F: Serie JW de Panasonic: contacto de 5 A o de 10 A 250 V AC según el tipo; bobina nominal de 530 mWFicha Panasonic
Fusible de red (Victoria 20/20 F): 3,15 A, en el esquema eléctrico junto a la conexión a redManual de instalador Roca

Características y marcados técnicos

Ano en etiqueta de operario: 2008

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente transformador: BIOTRANS EF162225-R
Subcomponentes relés: JW1FSN-DC12V-F; contacto 10 A 250 V~; bobina 12 V
Aplicación indicada en inventario: VICTORIA 20/20 FF

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F1

Nuestra unidad lleva el fusible F1 marcado 3.15 A: compáralo con el de tu placa.

Relé y transformador

Compara el relé JW1FSN-DC12V-F (12 V) y el transformador EF162225-R.

Monta con un técnico

Va en una caldera de gas conectada a la red eléctrica: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Roca 9555507400?

Lee en tu placa el código 9555507400; en nuestra unidad se lee también 084033. Compáralos antes de pedirla. Cinco fuentes externas usan el 9555507400 para la placa de la Roca Victoria 20/20; ninguna explica el 084033.

¿Sirve para mi Baxi Roca Victoria 20/20 FF?

Sí. Nuestro taller la ha confirmado para la Victoria 20/20 FF. Además, Climaprecios da el 9555507400 para la «Victoria FF»; Openclima y Recirepuestos, para la 20/20 F; y Kotel-prom y un taller de reparación portugués, para la «Victoria 20-20». Ningún despiece oficial leído trae el código: el manual de instalador de Roca de la 20/20 F dibuja la «placa electrónica» sin código.

¿Vale para la Victoria 20/20 F, 24/24 F o 28/28 F?

Openclima y Recirepuestos la dan para las tres; Openclima añade las versiones F-B de la 20/20 y la 24/24. Son 1 o 2 fuentes y otras tiendas dan otros códigos (122126440 o 1271002110 para la 20/20 F; 125568739 para la 24/24 F), así que no lo damos por seguro. Envíanos desde Contacto una foto de tu placa y de la placa de características, o llama al 919 931 595.

¿La placa 122126440 o la 1271002110 es lo mismo que la 9555507400?

No lo sabemos. Varias tiendas dan la 122126440 (Remle: 288.93.0200) para la Victoria FT y la 20/20 F versión 1 y 2, y una la lista para la 20/20 FF; otra la nombra cuadro de control. ICG Calderas da la 1271002110 para la 20/20 F y la 20/20 T. Ninguna las une al 9555507400: compara el código impreso en tu placa. Remle y electrotodo dicen que la 122126440 sustituye al 122126750, un cuadro de control anterior con carcasa.

¿Qué significan 9555507400, 084033, EF162225-R y JW1FSN-DC12V-F?

9555507400 es el código de la placa Roca, según cinco fuentes externas. 084033 es otro código marcado en la placa y ninguna fuente lo explica. EF162225-R es el transformador BIOTRANS y JW1FSN-DC12V-F el relé de 12 V (contacto de 10 A 250 V~), datos de nuestro taller. La ficha de Panasonic de la serie JW da contactos de 5 A o 10 A a 250 V AC según el tipo.

¿Qué debo revisar antes de montarla?

Compara el fusible F1 (3.15 A en nuestra unidad) y el relé de 12 V con los de tu placa. El esquema eléctrico del manual de instalador de la 20/20 F marca un fusible de 3,15 A junto a la conexión a red; no dice que sea el F1 de la placa. Una tienda avisa de que una avería en otra pieza puede inutilizar el recambio: descarta antes el origen del fallo.

¿Quién debe montarla?

Un técnico cualificado: la placa va en una caldera de gas conectada a la red eléctrica. No hemos leído instrucciones oficiales de montaje de esta placa; consulta el manual de instalación de tu caldera.

Cómo hemos verificado esta ficha

Roca 9555507400

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Cinco orígenes independientes (4 tiendas y un taller de reparación) unen 9555507400 con la placa de la Roca Victoria 20/20; sin código en despiece oficial. La caldera y los marcados los confirma el taller.

Fuentes consultadas

Openclima: placa Roca 9555507400 reacondicionada9555507400 con Victoria 20/20, 24/24 y 28/28 F
Recirepuestos: módulo/placa Victoria 20/20F, ROCA 95555074009555507400 con Victoria 20/20F, 24/24F y 28/28F
Climaprecios: placa Roca Victoria FF con 9555507400Placa Roca Victoria FF con 9555507400 (la etiqueta de la tienda también la lista)
Kotel-prom: placa de control 9555507400 Victoria 20-20, usadaUne 9555507400 con la Victoria 20-20
Mixtronica: reparación de la placa Roca Victoria 20-20 9555507400Liga 9555507400 a la placa de la Victoria 20-20

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca ni de Baxi; las marcas se citan para indicar compatibilidad.
