Placa electrónica Roca ECOBIT FF · 9555516800C · E961077E: Pieza e identificador ampliado

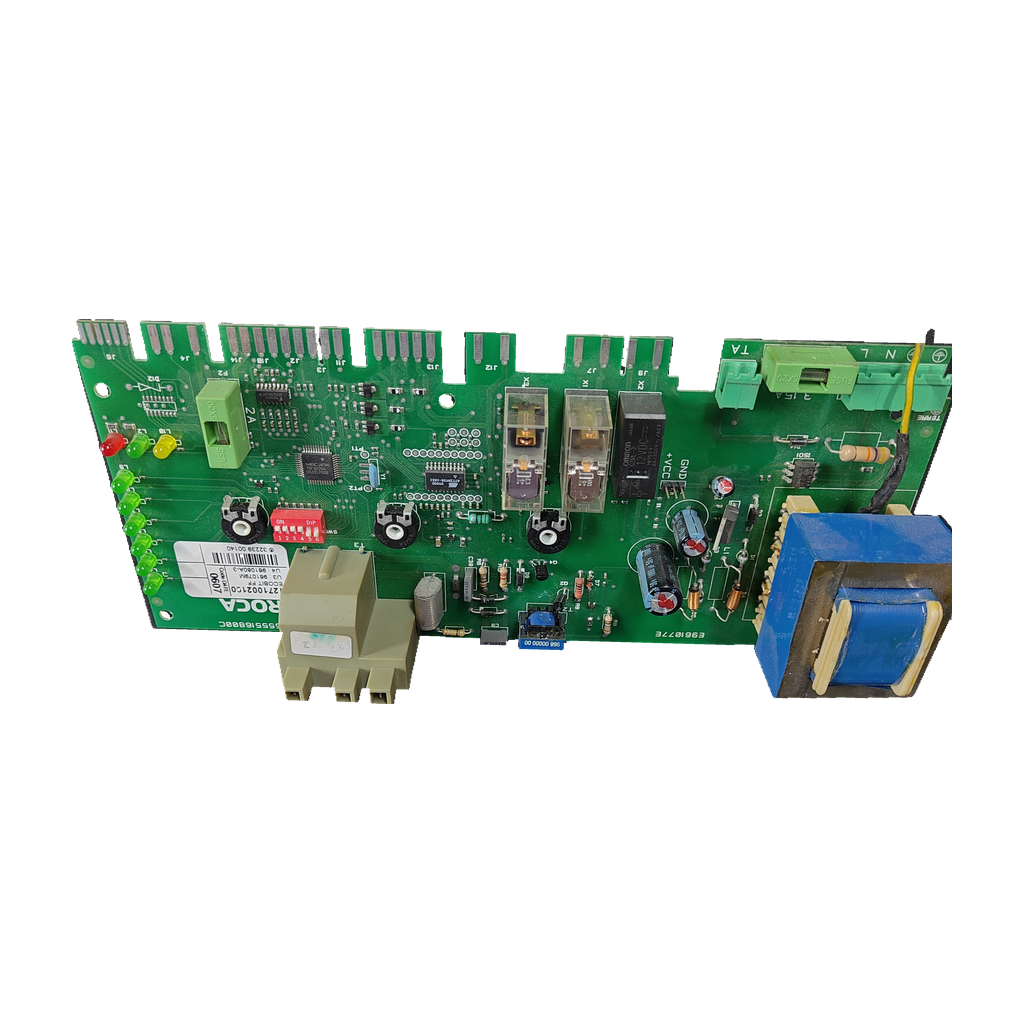

Placa electrónica Roca ECOBIT FF · 9555516800C · E961077E: vista 2

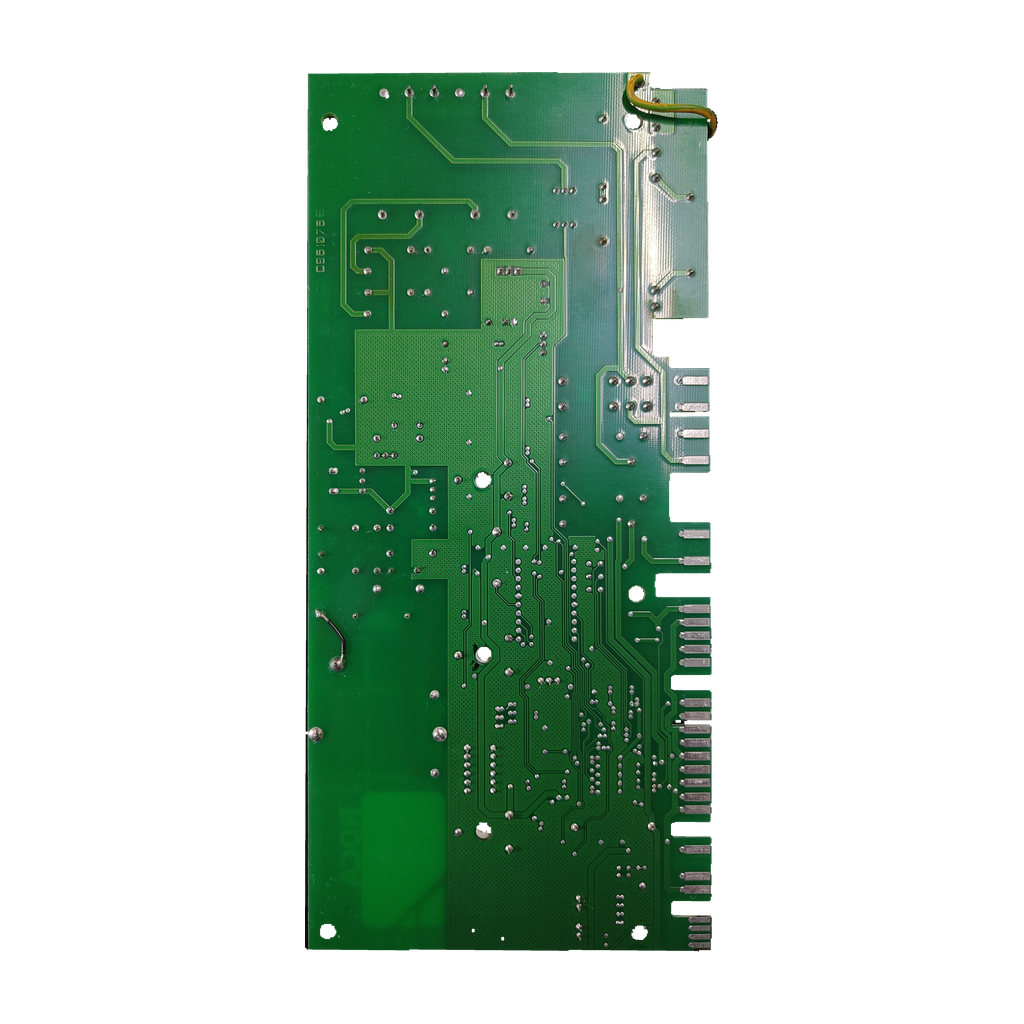

Placa electrónica Roca ECOBIT FF · 9555516800C · E961077E: vista 3

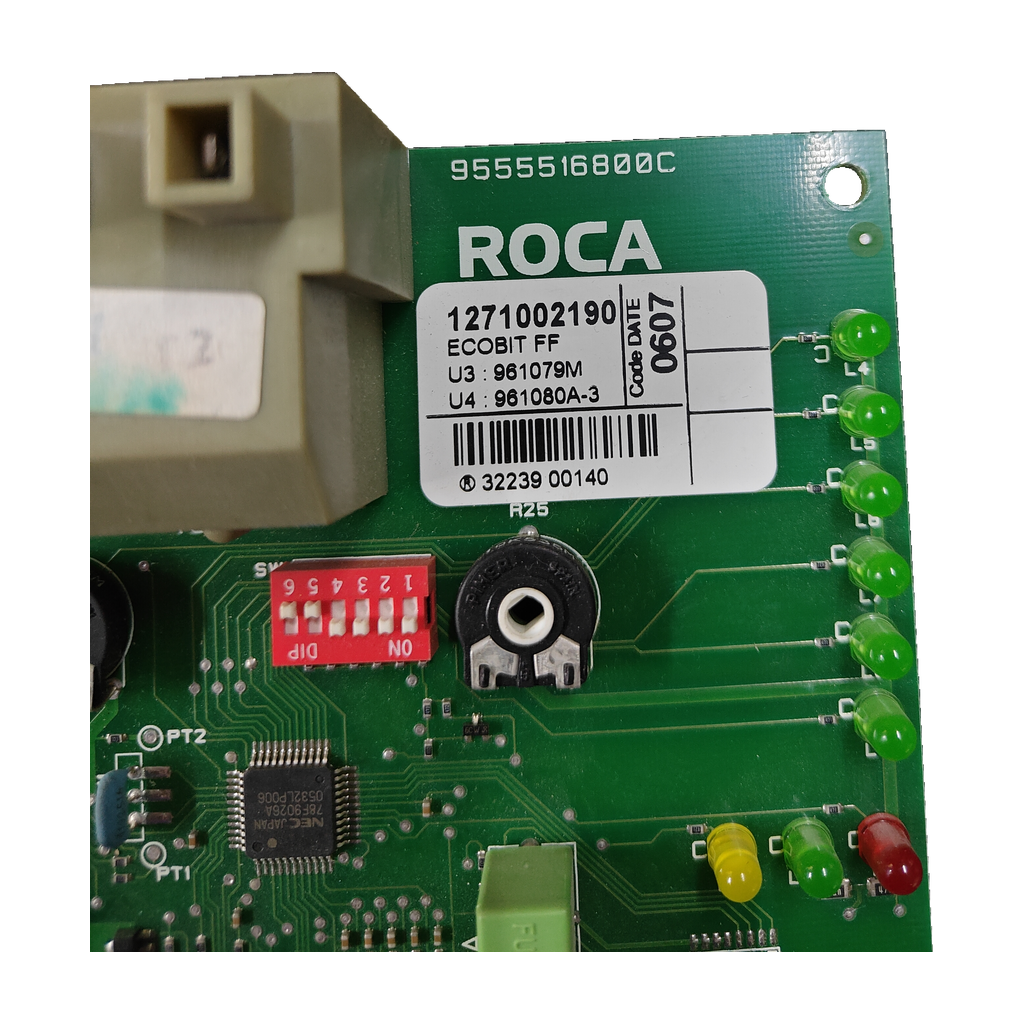

Placa electrónica Roca ECOBIT FF · 9555516800C · E961077E: vista 4

ROCAFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca ECOBIT FF · 9555516800C · E961077E

Referencia Roca9555516800C

La 9555516800C (circuito E961077E, ref. 1271002190) es la placa electrónica de la caldera Roca ECOBIT FF, confirmada por nuestro taller. Algunas fuentes unen sus códigos con la NEOBIT 24/24 F, por confirmar. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Roca ECOBIT FF
Código 9555516800C
Circuito E961077E
Fusible 2 A · 5×20

Todos los códigos de esta unidad4

Referencia Roca: 9555516800C
Código del circuito: E961077E
Código de la etiqueta: 1271002190
SKU Ecoklima: PLC155

El 1271002190 lo citan como código de placa una tienda, AliExpress y Wallapop, siempre para Roca 24/24 F; ninguna fuente lo nombra para la ECOBIT FF, pero está marcado en esta placa. Compara varios códigos.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera. Una tienda indica que gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella si la caldera no enciende o no responde al panel.

Compruébalo en tu placa

Busca en tu placa el código 9555516800C o el 1271002190. El circuito lleva E961077E y la placa, la designación ECOBIT FF.
Compara también 961079M, 961080A-3 y 0607, marcados en la nuestra, y el número y la posición de relés y conectores: una tienda avisa de que una misma referencia tiene versiones distintas.
No la confundas con las placas 122123620 (Neobit 24/24) y 125566966 (Neobit S 24/24 F): según una tienda, son otras.
Comprueba en la placa de características que tu caldera es una Roca ECOBIT FF. Si es otra Roca 24/24 F, como la NEOBIT 24/24 F, no está confirmada: compara los códigos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

9555516800C	Código principal marcado en la pieza
1271002190	Código marcado; referencia OEM en una tienda y código de placa en AliExpress y Wallapop
E961077E	Código del circuito; un anuncio lo da como modelo de la NEOBIT 24/24F
961079M	Código marcado en la placa
961080A-3	Código marcado en la placa
0607	Código marcado en la placa
ECOBIT FF	Designación de la caldera, marcada en la placa

No la confundas con

122123620Placa de la Roca NEOBIT 24/24 · Otra placa, según una tienda
125566966Placa que una tienda da para la Roca NEOBIT S 24/24 F · Otra placa, según la misma tienda

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca ECOBIT FFConfirmada por nuestro taller · también en una tienda de reacondicionados (sin códigos)

Por confirmarPor confirmar

Roca NEOBIT 24/24 FTienda y AliExpress (1271002190). Un anuncio de Wallapop también la lista, pero no se ha comprobado su vendedor.
Roca NEOBIT 24/24 F RTienda; Wallapop sin vendedor comprobado
Roca NEOBIT PLUS 24/24 FTienda; Wallapop sin vendedor comprobado
Roca NEOBIT PLUS 24/24 F RTienda; Wallapop sin vendedor comprobado
Roca ECOBIT 24/24 FTienda; Wallapop sin vendedor comprobado
Roca ECOBIT 24/24 F RTienda; Wallapop sin vendedor comprobado
Roca ECOBIT COMPACT 24/24FTienda; Wallapop sin vendedor comprobado
Roca SARA 24/24 FTienda; Wallapop sin vendedor comprobado
Roca NORA 24/24 FTienda; Wallapop sin vendedor comprobado
Roca NEOBIT 24/24 F R C, R B y R DSolo un Wallapop, sin vendedor comprobado (122123660, 122123640, 122123680)

No sirve para

Roca NEOBIT 24/24Según una tienda lleva otra placa: 122123620
Roca NEOBIT S 24/24 FSegún una tienda lleva otra placa: 125566966

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

DIP observado: 6 posiciones
LEDs observados: Verdes, amarillo y rojo; sin significado de diagnóstico asignado

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Portafusible: 5×20
Fusible/serigrafía: 2 A
CI visible: ATTINY26-16SI
Relé montado OMRON G2RL-2: bobina 12 VDC; contacto 8 A/250 V~ AC1

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del panel frontal.

Una tienda de recambios lo relaciona con la placa. Antes de cambiarla, revisa el fusible de la placa (2 A, 5×20).

Aparecen códigos de error erráticos sin motivo aparente.

La misma tienda lo atribuye a fallo de la placa. Consulta el manual de tu modelo.

Se oyen chasquidos extraños o hay relés pegados en el circuito interior.

Revisa los relés de la placa; esta monta un OMRON G2RL-2 de bobina 12 VDC.

El equipo se reinicia continuamente en calefacción o agua caliente.

Según la tienda, es otro síntoma de placa dañada. Que lo valore un técnico.

Los LEDs de la placa no tienen significado de diagnóstico asignado: no interpretes sus colores sin el manual.

Síntomas que una tienda asocia a la placa 1271002190; no sustituyen el diagnóstico de un técnico.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible de la placa

Lleva portafusible 5×20 con fusible de 2 A. Revísalo antes de dar la placa por averiada.

Interruptores DIP

Tiene un DIP de 6 posiciones. Fotografía el de tu placa antes de desmontarla y compáralo.

Monta con un técnico

Que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa?

Busca el código 9555516800C en la placa. También lleva marcados 1271002190, E961077E (circuito), 961079M, 961080A-3 y 0607, además de ECOBIT FF. Una tienda indica que la referencia suele ir serigrafiada en el circuito o en una pegatina lateral y que la placa va tras el frontal.

¿Sirve para mi Roca ECOBIT FF?

Sí. Nuestro taller ha confirmado esta placa para la Roca ECOBIT FF. Una tienda de placas reacondicionadas y un anuncio de Wallapop (vendedor sin comprobar) también la dan como placa de esa caldera, sin citar códigos.

¿Sirve para una Roca NEOBIT 24/24 F u otra Roca 24/24 F?

Nuestro taller no la ha confirmado para ellas. NEOBIT 24/24 F: una tienda y AliExpress la unen al 1271002190, marcado en esta placa; un anuncio de Wallapop también, sin vendedor comprobado, y otro usa E961077E como modelo. NEOBIT 24/24 F R, NEOBIT PLUS 24/24 F y F R, ECOBIT 24/24 F y F R, ECOBIT COMPACT 24/24F, SARA 24/24 F y NORA 24/24 F: la tienda da el 1271002190 y ese anuncio de Wallapop también (vendedor sin comprobar). NEOBIT 24/24 F R C, R B y R D: solo ese anuncio. Compara los códigos con los de tu placa; si coinciden, llámanos al 919 931 595.

¿Qué placa llevan las Roca NEOBIT 24/24 y NEOBIT S 24/24 F?

Según la tienda que lista la 1271002190, la NEOBIT 24/24 lleva la 122123620. Para la NEOBIT S 24/24 F, esa tienda da la 125566966. Ninguna es esta placa.

¿Qué significan los códigos marcados en la placa?

9555516800C es el código principal de la placa. E961077E es el del circuito; un anuncio lo usa como modelo de la NEOBIT 24/24F. 1271002190 figura como referencia OEM en una tienda y como código de placa en AliExpress y Wallapop. Según nuestro taller, 961079M y 961080A-3 son los subcomponentes U3 y U4, y 0607, el Code DATE.

¿Qué componentes lleva y qué reviso al cambiarla?

Monta un microcontrolador ATTINY26-16SI, un relé OMRON G2RL-2 (bobina 12 VDC; contacto 8 A/250 V~ AC1), un portafusible 5×20 con fusible de 2 A y un DIP de 6 posiciones. Revisa el fusible y fotografía el DIP antes de desmontar.

¿Quién debe montarla?

Un técnico cualificado. Una tienda lo recomienda para evitar cortocircuitos.

Cómo hemos verificado esta ficha

ROCA 9555516800C

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Nuestro taller confirma la ECOBIT FF; fuera, una tienda la cita sin códigos (la clasifica como Saunier Duval) y un Wallapop con vendedor sin comprobar. NEOBIT 24/24 F: 1271002190 en una tienda, AliExpress y un Wallapop sin vendedor comprobado; E961077E, solo un Wallapop.

Fuentes consultadas

Tienda: ficha de la placa Baxi Roca 1271002190Referencia OEM 1271002190, modelos, placas distintas y averías.
AliExpress: anuncio de la placa Roca NEOBIT 24/24 F 1271002190El título une el 1271002190 con la NEOBIT 24/24 F.
Tienda de reacondicionados: ficha de la placa Roca ECOBIT FFPlaca original de la ECOBIT FF; sin códigos. La clasifica bajo Saunier Duval.
Wallapop: anuncio de la placa Roca E961077E (Neobit 24/24F)Usa E961077E como modelo de la placa; dato del vendedor.
Wallapop: anuncio de la placa 1271002190 para varios modelosModelos Roca con el 1271002190, incluidas NEOBIT 24/24 F R C, R B y R D.
Wallapop: anuncio de placa original Roca ECOBIT FFPlaca de la ECOBIT FF; sin códigos. Vendedor sin comprobar.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
