Placa electrónica Roca C960427H · 12.211.03A para RS 20/20: Pieza e identificador ampliado

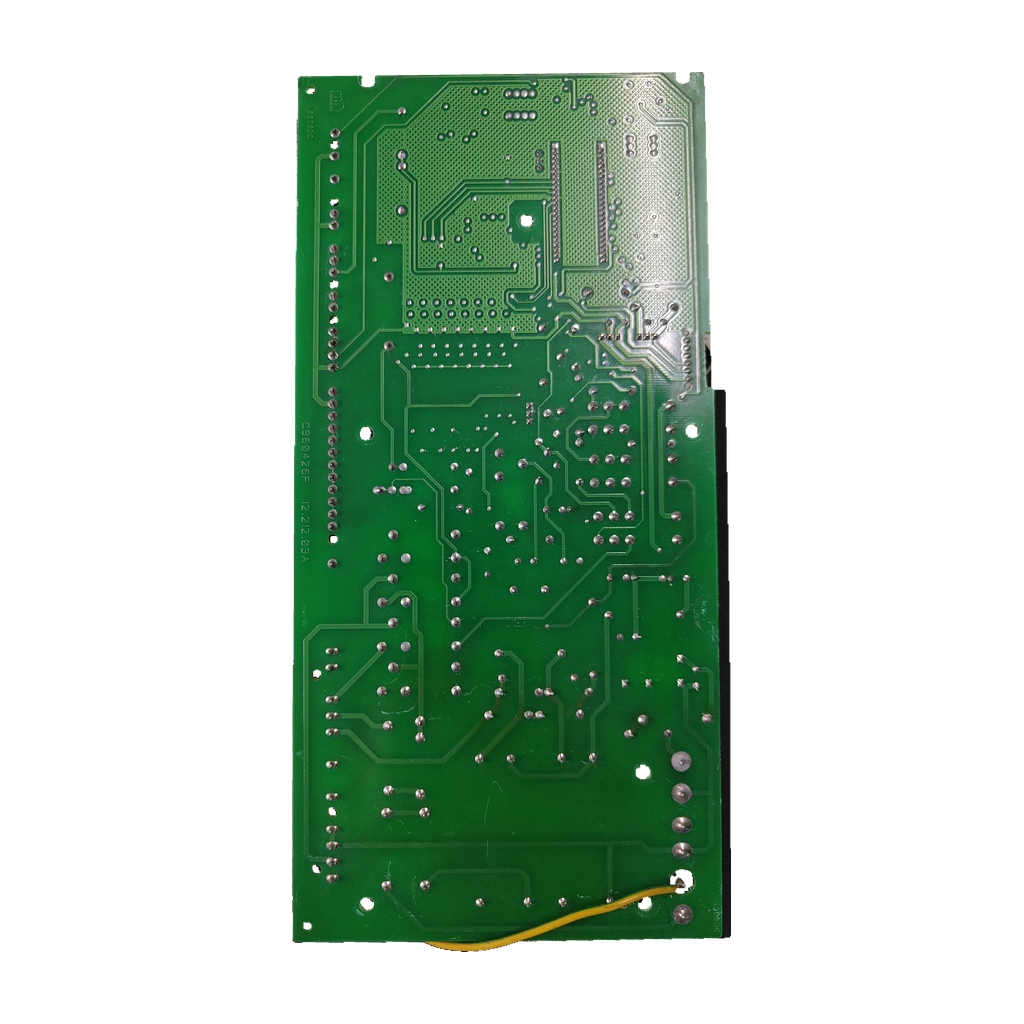

Placa electrónica Roca C960427H · 12.211.03A para RS 20/20: vista 2

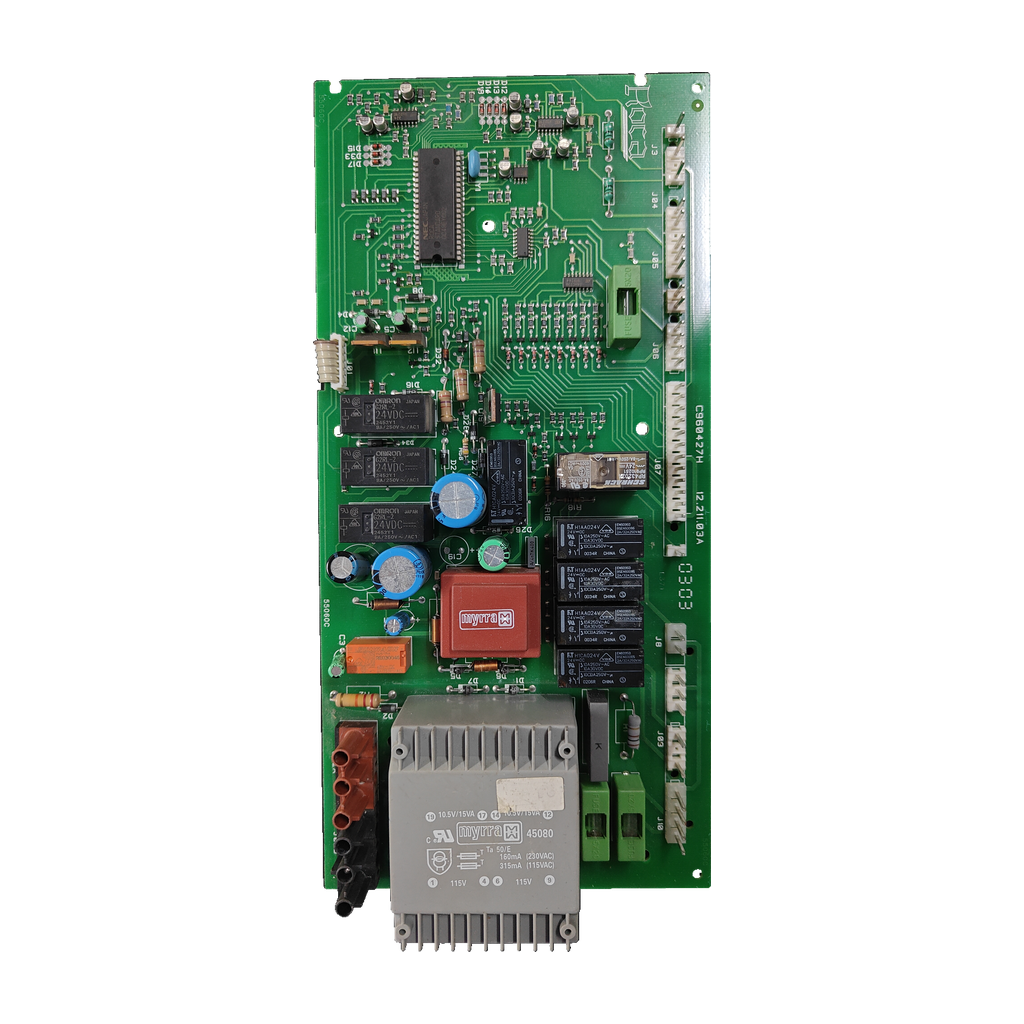

Placa electrónica Roca C960427H · 12.211.03A para RS 20/20: vista 3

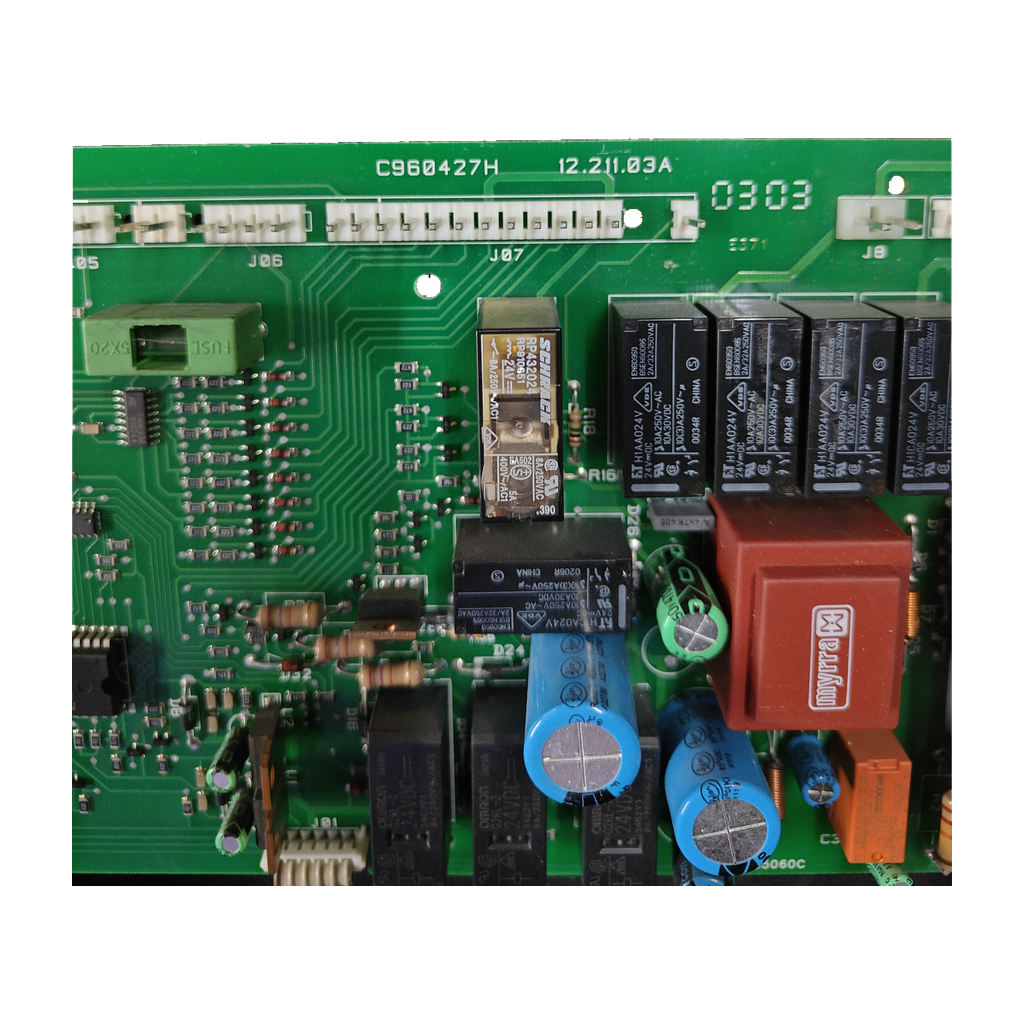

Placa electrónica Roca C960427H · 12.211.03A para RS 20/20: vista 4
RocaFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca C960427H · 12.211.03A para RS 20/20

Referencia RocaC960427H

La C960427H (marcada también 12.211.03A) es una placa electrónica Roca para la caldera Roca RF Standard RS 20/20, confirmada por nuestro taller. Una tienda externa la da también para la RS 24/24. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • C960427H · 12.211.03A
  • Roca RF Standard RS 20/20
  • Trafo MYRRA 45080
  • Relés con bobina de 24 V
Todos los códigos de esta unidad2
Referencia Roca
C960427H
SKU Ecoklima
PLC134

C960426F, C960426G, 9555506000 y 95555060D salen en una sola tienda; compáralos con tu placa antes de darlos por equivalentes.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de caldera Roca. Lleva transformador MYRRA 45080, relés FTR-H1AA024V y SANYOU con bobina de 24 V y portafusible 5x20. Antes de cambiar una placa, revisa la alimentación y el fusible de la caldera.

Compruébalo en tu placa
  1. Localiza en tu placa el código C960427H y el 12.211.03A.
  2. Compara también el marcado auxiliar E371 55060C y el 0303.
  3. Mira en la placa de características que tu caldera es una Roca RF Standard RS 20/20, la confirmada por nuestro taller. Para la RS 24/24 solo hay una tienda externa (Openclima): compara bien los códigos.
  4. No la confundas con las placas 122120650, 122123000 o 122121410: las tiendas las dan para la RS 20/20 V00, la RS 20/20 / Victoria RS 20/20 y la RS 20/20F.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
C960427HCódigo principal de la placa, marcado en la pieza (Openclima: «Versión Electrónica»)
12.211.03ASegundo código marcado en la pieza; la etiqueta de bolsa lo escribe junto al principal: 12.211.03A/c960427H
E371 55060CMarcado auxiliar de la placa
0303Código marcado en la placa
C960426FOtro identificador de la misma placa según Openclima
C960426GOtro identificador de la misma placa según Openclima
9555506000Otro identificador de la misma placa según Openclima
95555060DOtro identificador de la misma placa según Openclima
No la confundas con
  • 122120650Placa Roca para la RS 20/20 V00 según Remle y Waescheklar · Es otro código: ninguna fuente lo une a C960427H ni a 12.211.03A.
  • 122123000Placa Roca para la RS 20/20 y la Victoria RS 20/20 según Faustoricambi y Electropiecesdirect · Es otro código: ninguna fuente lo une a C960427H ni a 12.211.03A.
  • 122121410Placa Roca para la RS 20/20F según ICG Calderas · Es otro código, de otra variante (20/20F): ninguna fuente lo une a C960427H ni a 12.211.03A.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Roca RF Standard RS 20/20Confirmada por nuestro taller · también en Openclima
  • RS 24/24Confirmada por nuestro taller
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Referencia indicada
12.211.03A/c960427H
Conectores visibles
J3, J04, J05, J06, J07, J8, J09, J10, J01
Subcomponente transformador MYRRA 45080
10.5 V/15 VA + 10.5 V/15 VA; primario marcado 115 V; Ta 50/E; fusibles 160 mA a 230 VAC y 315 mA a 115 VAC
Subcomponentes relé FTR-H1AA024V
bobina 24 VDC; contactos 10 A/250 V~ y 10 A/30 VDC
Subcomponente relé SANYOU
bobina 24 V; contacto 8 A/250 V~ AC1; norma IEC 61810-1
Portafusible
FUSE 5x20
Aplicación indicada en inventario
ROCA RF STANDARD RS 20/20

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Lleva transformador y relés que trabajan con tensión de red.

Revisa el fusible

Antes de cambiar la placa comprueba el fusible 5x20 y la alimentación de la caldera.

Fotografía el conexionado

La placa tiene nueve conectores (J01, J3, J04 a J07, J8, J09, J10): haz una foto antes de desconectar.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa y qué significan sus códigos?

Busca C960427H, el código principal, y 12.211.03A, que figura junto a él como 12.211.03A/c960427H en la etiqueta de bolsa. La placa lleva además el marcado auxiliar E371 55060C y el 0303. Openclima rotula C960427H como «Versión Electrónica» y C960426F, C960426G, 9555506000 y 95555060D como identificadores de la misma placa; ninguna fuente explica qué significan 12.211.03A, E371 55060C ni 0303, así que compara todos con los de tu placa.

¿Sirve para mi Roca RS 20/20?

Sí. Nuestro taller ha confirmado esta placa para la Roca RF Standard RS 20/20. Openclima también la lista para la RS 20/20. No hemos encontrado un despiece oficial de Roca que dé su código.

¿Es lo mismo que la placa 122120650 o la 122123000?

Ninguna fuente las da por equivalentes a C960427H. Remle y Waescheklar dan la 122120650 para la RS 20/20 V00; Faustoricambi y Electropiecesdirect dan la 122123000 para la RS 20/20 y la Victoria RS 20/20. Nuestro taller ha confirmado C960427H para la RS 20/20, así que compara el código de tu placa y, si dudas, envíanos una foto por Contacto.

¿Vale para una Roca RS 24/24, una RS 20/20F o una Victoria 20/20?

No lo hemos podido confirmar. Para la RS 24/24 solo Openclima, una tienda, une C960427H con esa caldera: no hay despiece oficial ni una segunda fuente. Para la RS 20/20F y la Victoria ninguna fuente la une a C960427H: ICG Calderas da la placa 122121410 para la RS 20/20F y Faustoricambi la 122123000 para la Victoria RS 20/20. Compara tu placa con C960427H y 12.211.03A o envíanos desde Contacto una foto de la placa y de la placa de características de la caldera; también puedes llamar al 919 931 595.

¿Qué otros códigos puede llevar la misma placa?

Openclima da como otros identificadores de esta placa C960426F, C960426G, 9555506000 y 95555060D. Es una sola tienda y no hemos podido contrastarlos. Si tu placa lleva alguno en vez de C960427H, envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.

¿Qué componentes lleva y qué debo mirar al montarla?

Transformador MYRRA 45080 (10,5 V/15 VA + 10,5 V/15 VA, primario marcado 115 V, con fusibles de 160 mA a 230 VAC y 315 mA a 115 VAC), relés FTR-H1AA024V (bobina 24 VDC, 10 A/250 V~), relé SANYOU (bobina 24 V, 8 A/250 V~) y portafusible 5x20. Fotografía los conectores antes de desconectarlos.

¿Quién debe montarla?

Un técnico cualificado. La placa lleva un transformador y relés que trabajan con tensión de red (el transformador marca fusibles a 230 VAC). Si tienes dudas, llámanos al 919 931 595.

Cómo hemos verificado esta ficha

Roca C960427H

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

La Roca RF Standard RS 20/20 está confirmada por nuestro taller. Una sola tienda externa (Openclima) une C960427H con la RS 20/20 y con la RS 24/24; no hemos encontrado despiece oficial de Roca con su código.
