Placa electrónica Roca E960496B · 12.066.01A para RS20/20 y RS20

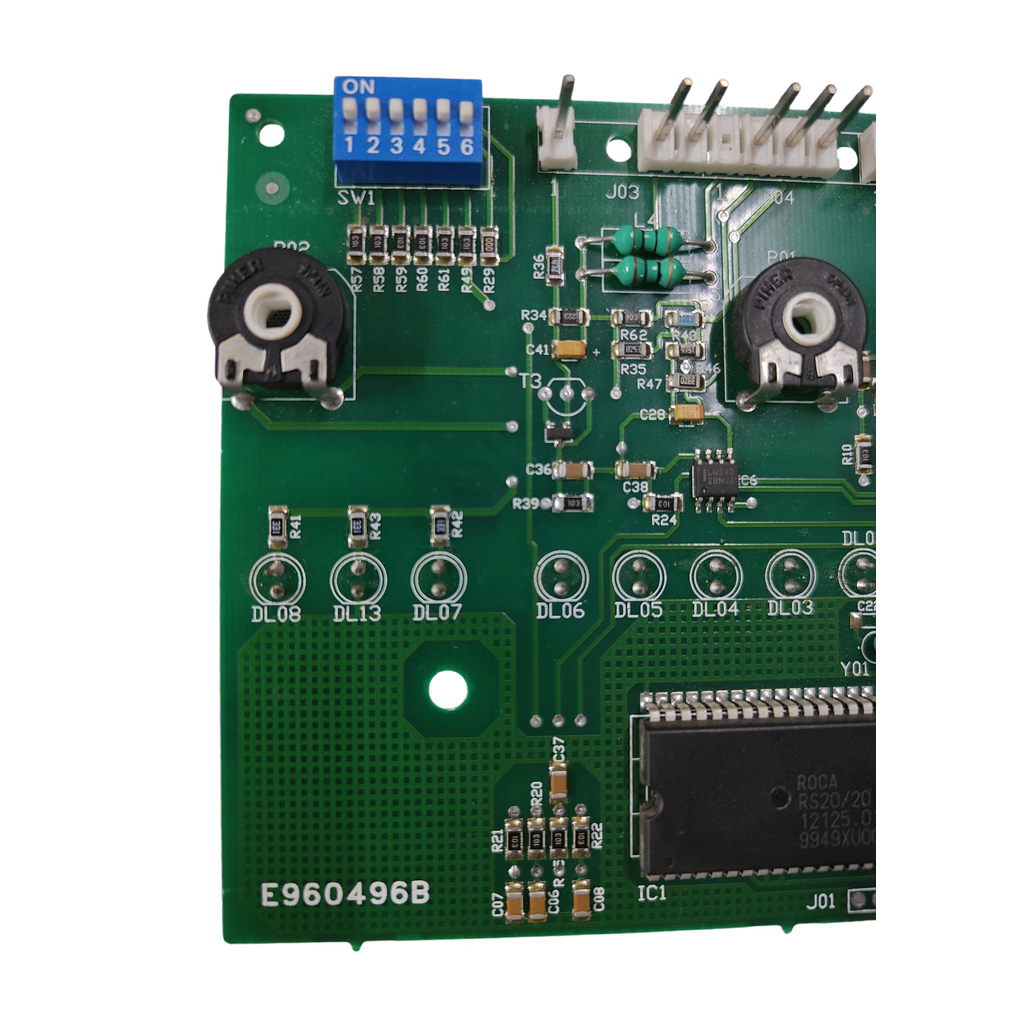

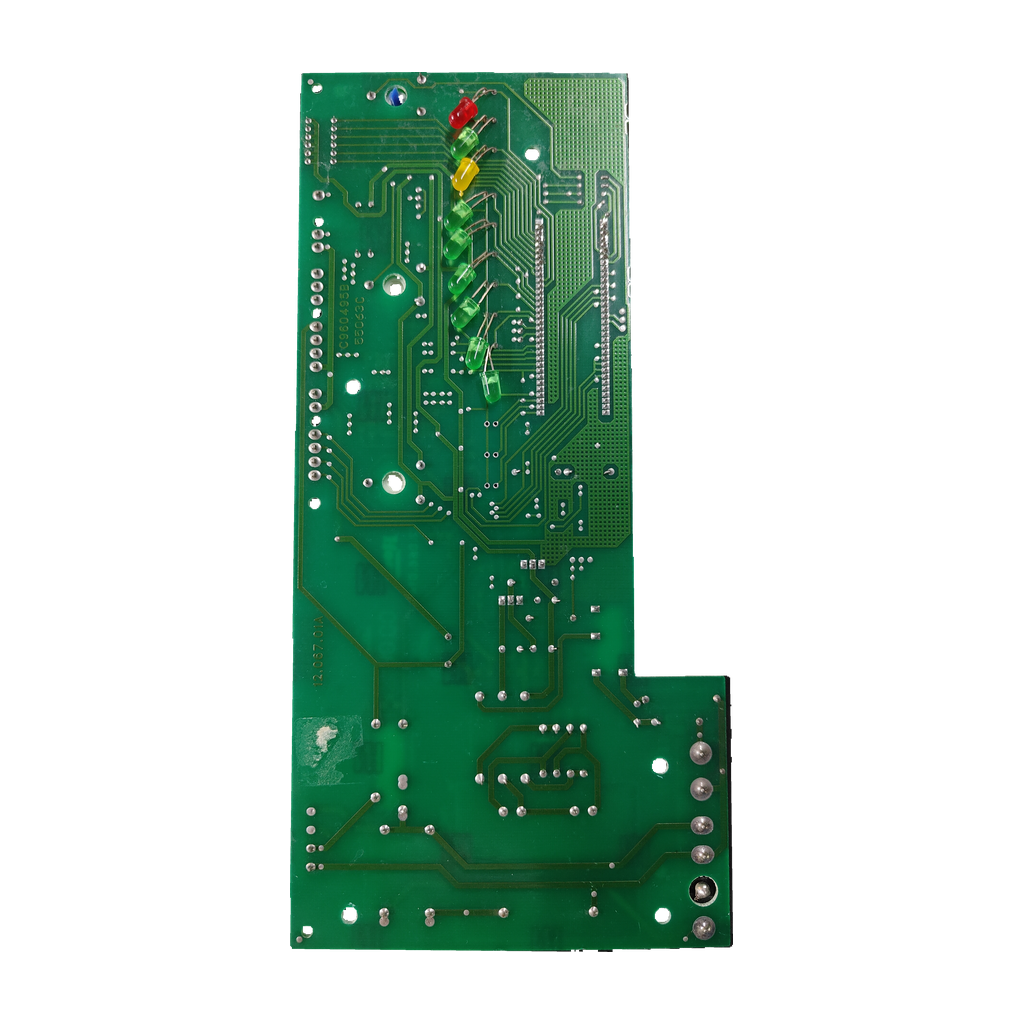

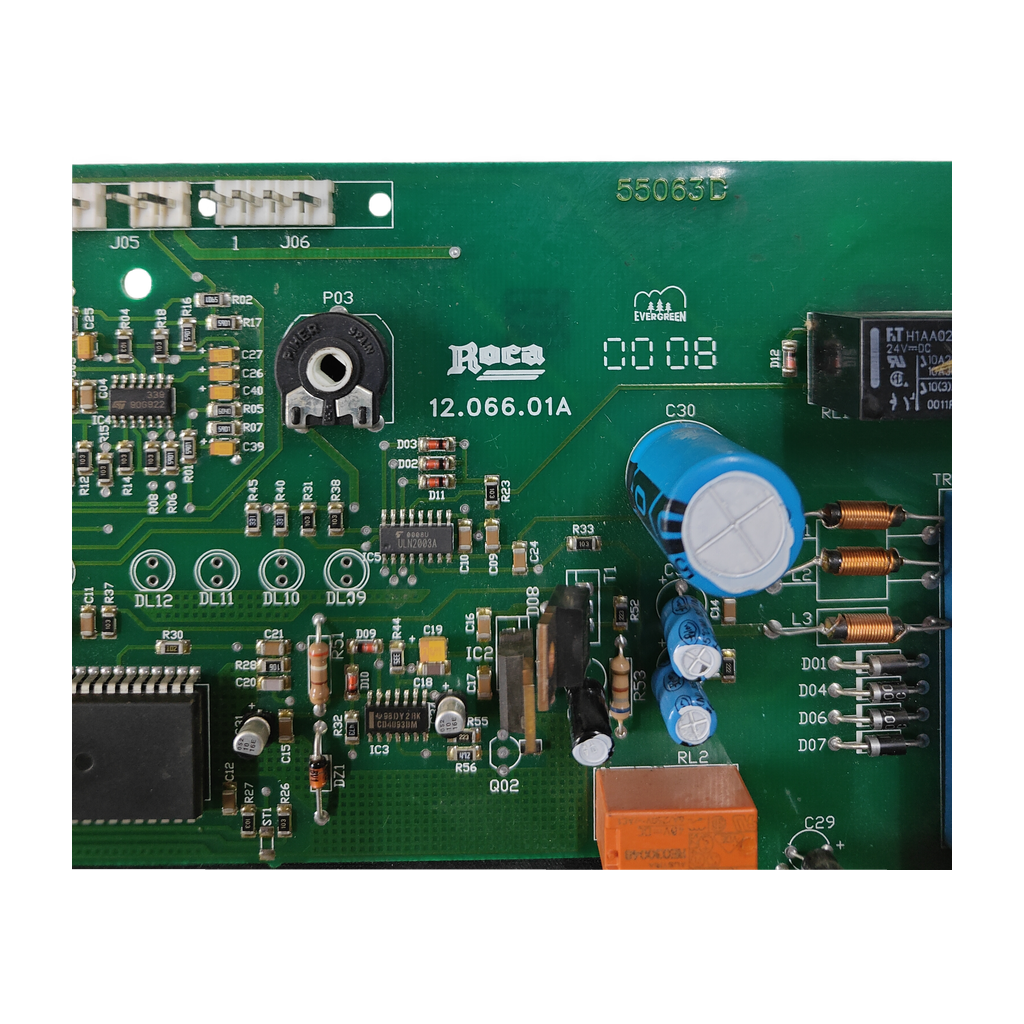

Es una placa electrónica Roca con selector DIP de 6 posiciones. Según nuestro taller, E960496B es el código del circuito (PCB) y en la cara de componentes lleva también 12.066.01A, 55063D y «0008»; en la de soldaduras, 12.067.01A, C960495B y 55063C. Su circuito integrado IC1 lleva inscrito «ROCA RS20/20 - RS20», «12125.01» y «9949XU003». Ninguna fuente externa que hemos leído explica qué significa cada código.

Sí. Nuestro taller ha confirmado esta placa para la Roca RS20/20 y para la RS20, y su circuito integrado lleva inscrito «ROCA RS20/20 - RS20». No podemos citar un documento oficial: el manual de instalador de la RS-20/20 y el manual de usuario de la RS-20 no recogen sus códigos, las páginas de recambios de Roca que abrimos no traen despiece de la RS 20/20 y un despiece en imagen no se pudo leer. Compara los marcados de tu placa con estos.

Sin confirmar: nuestro taller solo la ha confirmado para la RS20/20 y la RS20. Para la RS20/20F V01 (manómetro analógico), 3 tiendas dan otra pieza, la 122123200 o un cuadro de control analógico. Para la F y la T, dos tiendas listan la placa 122123000 y un módulo electrónico. Ninguna cita E960496B. Si tu caldera es F o T, envíanos una foto de la placa por Contacto o llama al 919 931 595.

No lo sabemos. Una tienda da la 122123000 como referencia OEM de una placa de 13 LEDS para la RS 20/20, F y T; otra la da sobre todo para la serie RS20/20 con manómetro analógico; dos tiendas dan la 122123200 para la RS20/20F con manómetro. Las tiendas no coinciden entre sí y ninguna cita E960496B, 12.066.01A ni 12125.01. La nuestra lleva selector DIP de 6 posiciones: no las des por intercambiables.

Los marcados E960496B, 12.066.01A y 12125.01, los de la cara de soldaduras (12.067.01A, C960495B), el selector DIP de 6 posiciones y los portafusibles FU1 y FU2 (FUSE 5X20). Una guía de codigodeerror.com avisa de que en la RS 20/20 no debe darse por supuesta la compatibilidad: hay variantes y revisiones que parecen equivalentes y no lo son del todo. Una tienda dice de su placa 122123000: «bajo una misma referencia se han fabricado versiones distintas».

Ninguna fuente que hemos leído relaciona síntomas con la E960496B. Una tienda cita, para su placa 122123000 (13 LEDS), que no enciende o no responde al termostato, reinicios inesperados y pistas quemadas u oxidación. Un foro sobre una RS 20/20 T cuenta una caldera que no enciende ni da mensajes de error. Según el manual de usuario de la RS-20, si el piloto verde no se enciende falta tensión eléctrica.

Dos portafusibles, FU1 y FU2, serigrafiados FUSE 5X20; el amperaje no se lee en nuestras fotos, así que toma el valor impreso en tu fusible. Un foro sobre una RS 20/20 T habla de fusibles de 3.15 A por detrás de la placa; no lo damos como dato de esta placa. Consejo propio: conviene que la monte un técnico cualificado, porque es una pieza eléctrica de una caldera de gas.
