Placa electrónica Roca E961077EE961077EPrecio a consultar
ROCAFotos de esta unidad
1 / 4

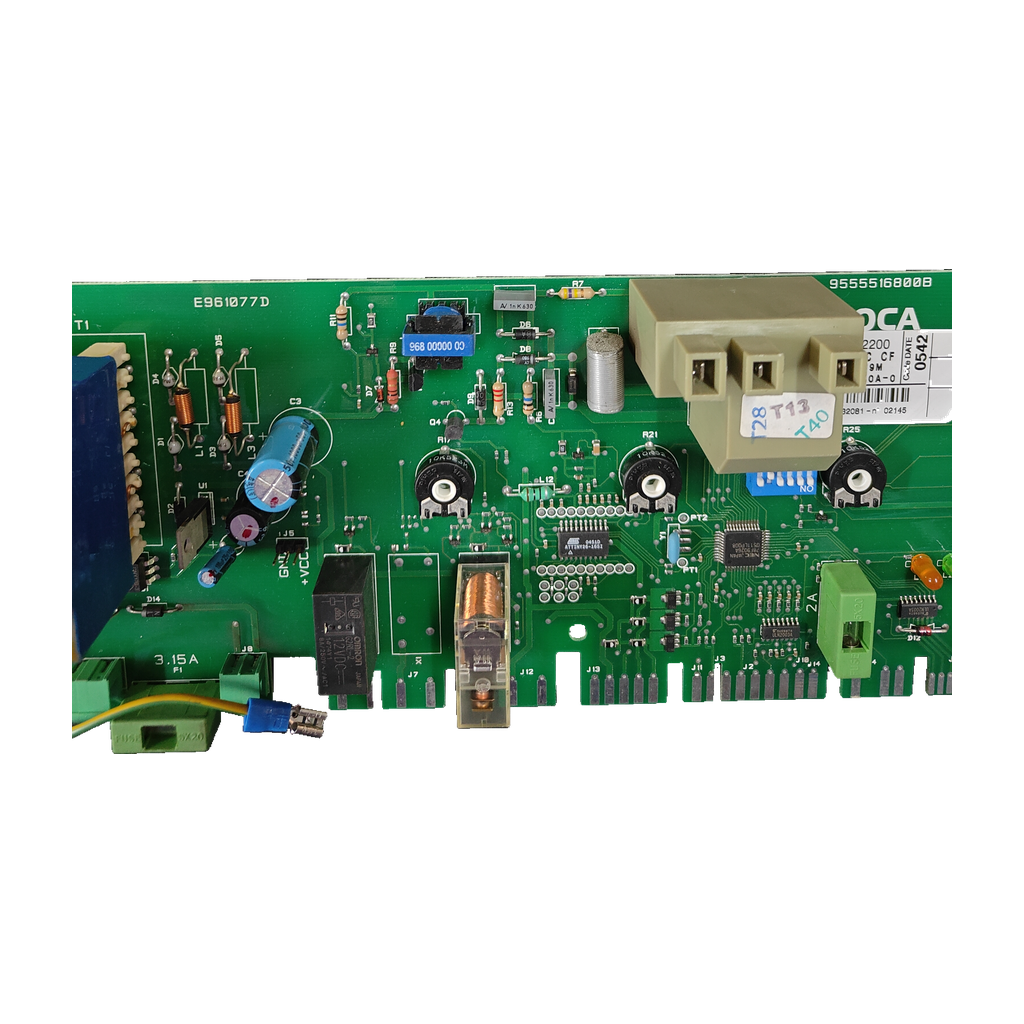

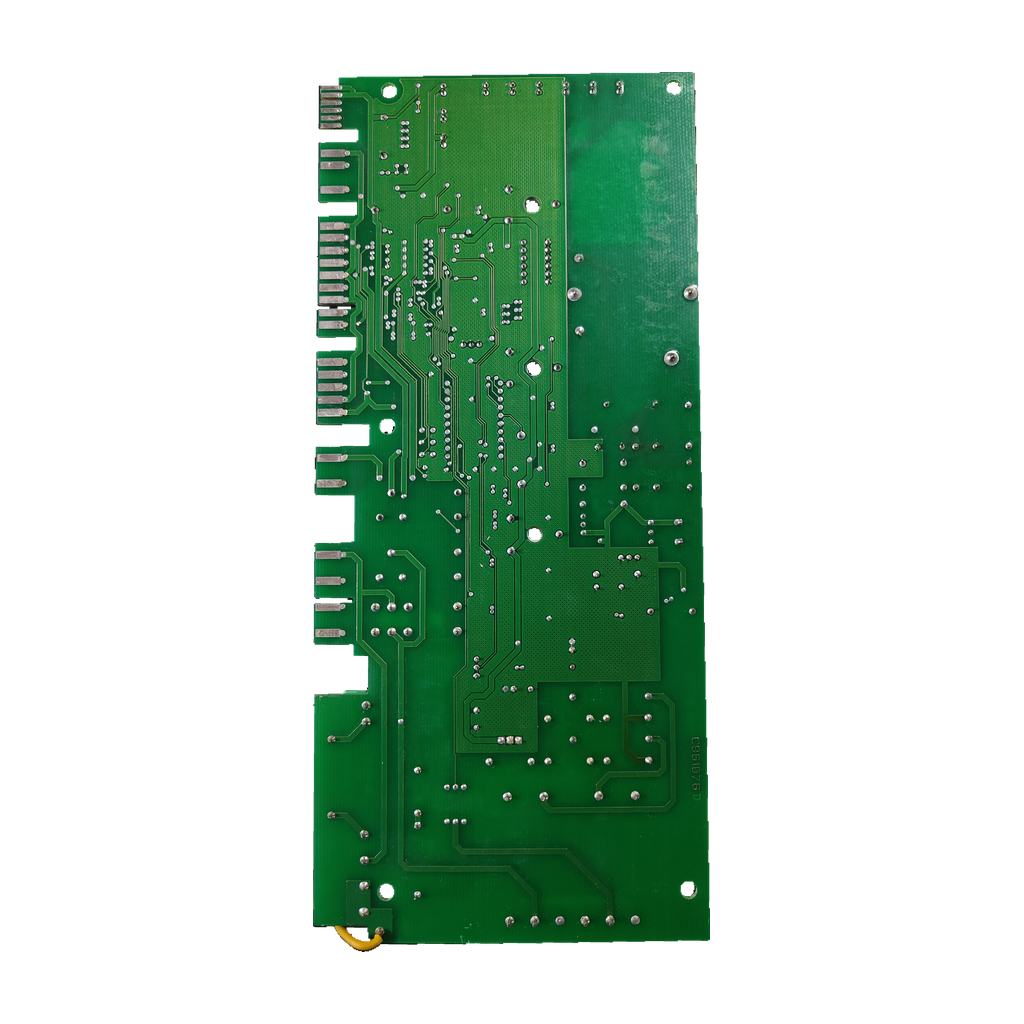

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
RocaCompatibilidad confirmada
Placa electrónica Roca ECOPLAC CF · 1271002200 · 9555516800B
Código del circuito9555516800B
La ECOPLAC CF es una placa electrónica de control Roca, marcada 1271002200 y 9555516800B. Nuestro taller tiene confirmada su compatibilidad con Roca ECOPLAC CF (designación que lleva también la placa); una tienda la da también para la Nora 24/24 (por confirmar). Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Designación ECOPLAC CF
- Fusible 3.15 A · marcaje 2 A
- DIP SW de 6 posiciones
- Relé OMRON G2RL-2 · 12 VDC
Todos los códigos de esta unidad4
- Código del circuito
- 9555516800B
- Código de la etiqueta
- 1271002200
- Modelo
- ECOPLAC CF
- SKU Ecoklima
- PLC157
Ninguna de las páginas leídas, manuales de la Nora incluidos, publica 1271002200, 961079M ni 961080A-0, ni une los códigos numéricos con el nombre ECOPLAC CF: se cotejan sobre la etiqueta de la pieza.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosGestiona el encendido, la modulación y las seguridades. Según la ficha de una tienda de recambios, se sospecha de ella cuando la caldera no responde a ningún comando, se apaga sola o muestra fallos eléctricos evidentes.
Compruébalo en tu placa

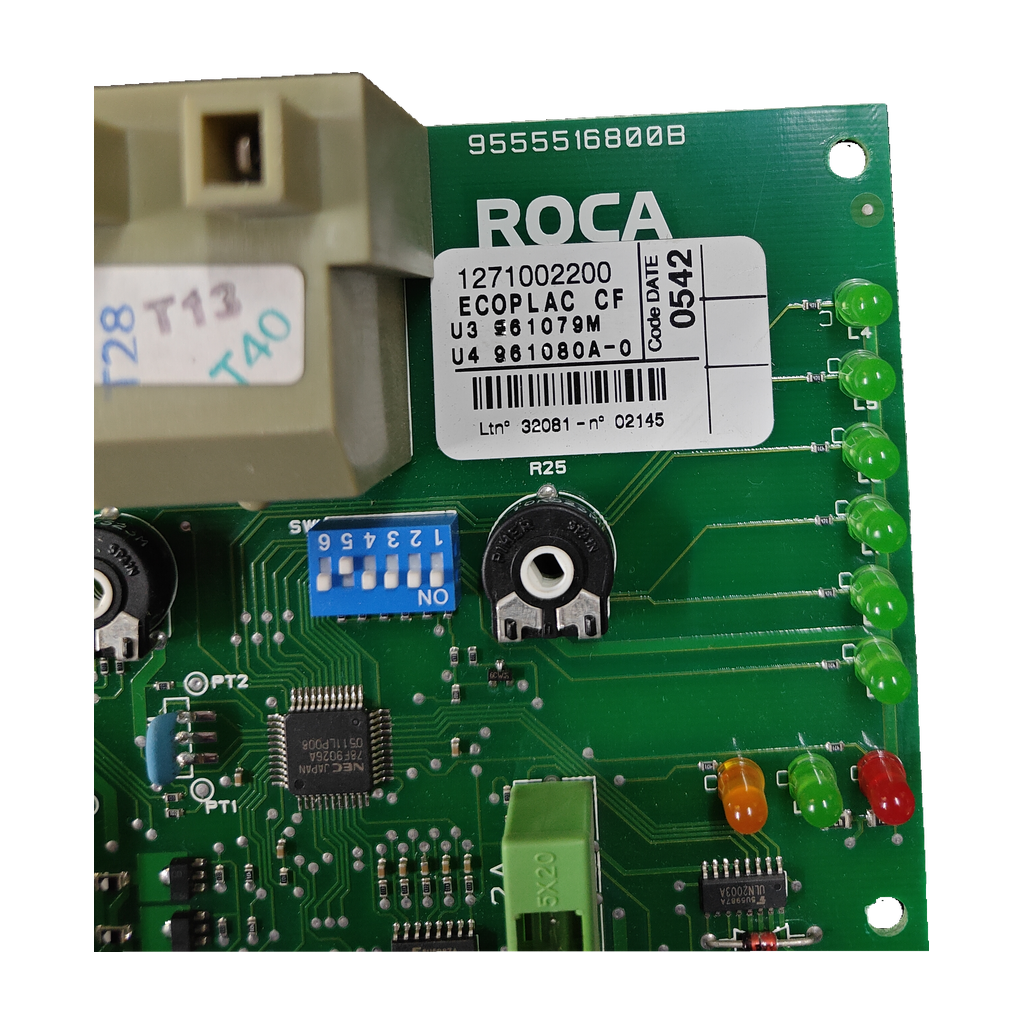

- Busca en tu placa la designación ECOPLAC CF y los códigos 1271002200, 9555516800B, 961079M y 961080A-0 (esta unidad lleva también E961077D y 0542).
- Compara además el fusible F1 (3.15 A; nuestro taller anota también un marcaje de fusible de 2 A), el interruptor DIP de 6 posiciones y el transformador T1 968 00000 03.
- No la des por buena solo por el nombre ECOPLAC CF: las tiendas que hemos leído no lo publican junto a los códigos numéricos.
- Mira el modelo en la placa de características de la caldera: nuestro taller la confirma para ECOPLAC CF (la designación de la placa); para la Nora 24/24 solo una tienda (por confirmar).
- ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Códigos de esta pieza
| 1271002200 | Código marcado en la pieza (identificador principal); también escrito 127 100 2200 |
|---|---|
| 9555516800B | Código del circuito marcado; Openclima lo da como versión electrónica de una placa Roca. Variante en nuestro inventario: 9555516800. |
| E961077D | Marcado PCB en la pieza; un anuncio de segunda mano lo marca en una placa Roca. Variante en nuestro inventario: 961077D. |
| 961079M | Código marcado en la pieza |
| 961080A-0 | Código marcado en la pieza (también 961080A0) |
| 0542 | Número marcado en la pieza; sin fuente externa |
| ECOPLAC CF | Designación marcada; una tienda la une a la Roca Nora 24/24 |
Calderas en las que va
1 confirmadaLas calderas confirmadas aparecen con esta referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Roca ECOPLAC CFConfirmada por nuestro taller
Por confirmarPor confirmar
- Roca Nora 24/24 ECOPLAC CF1 origen: RC Ibérica Climatización (dos webs); ninguna cita el código numérico
- Roca Nora 24/24 CF1 origen: la misma ficha de RC Ibérica Climatización; sin código numérico
- Roca Neobit1 anuncio de segunda mano de una placa marcada E961077D; el título dice «Roca Neobit» y el texto no indica la caldera
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónCaracterísticas y marcados técnicos
- Marcado fusible F1
- 3.15A
- Marcado terminal
- TA 2A
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Portafusible/fusible
- 5×20 mm
- Interruptor DIP SW
- 6 posiciones
- Subcomponente relé OMRON G2RL-2
- bobina 12 VDC; contacto 8 A/250 V~ AC1
- Subcomponente transformador T1
- 968 00000 03
- Subcomponente microcontrolador
- ATTINY26-16SU
- Bornes/serigrafías
- +VCC, GND, TERRE
- Código marcado
- 1271002200; 961079M; 961080A-0; 0542
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o no responde al termostato
La ficha de la tienda lo lista entre sus averías de la Nora 24/24, sin asociarlo expresamente con la placa. Comprueba antes el fusible.
La caldera se apaga sola o se reinicia durante el funcionamiento
La ficha de la tienda asocia el apagado solo con la placa («es muy probable que debas sustituir la Placa»). Los reinicios aparecen como avería, sin asociarlos a la placa.
Códigos de error erráticos, relés pegados o comportamiento extraño en los quemadores
La ficha de la tienda los lista entre sus averías de la Nora 24/24. Una guía de LED de una tienda asigna a la placa el relé de llama pegado.
Pistas quemadas u oxidación en el circuito impreso
La ficha de la tienda lo lista entre sus averías de la Nora 24/24.
Si un error persiste tras varios intentos de reset, una guía de averías de la Nora apunta a la sonda NTC o a la placa principal.
La Nora no tiene botón de reset: según una tienda se rearma girando el selector a «R» y devolviéndolo a verano o invierno.
Antes de cambiar la placa
Lo que revisa el técnicoFusible F1 3.15 A y marcaje 2 A
Nuestro taller registra el fusible F1 de 3.15 A (portafusible de 5×20 mm) y anota además un marcaje de fusible de 2 A: comprueba el marcado del fusible de tu placa. Una guía de averías de la Nora cita el fusible de la placa abierto como causa de aviso.
Interruptor DIP de 6 posiciones
Anota la posición del DIP SW de tu placa antes de sustituirla y compárala con la nueva. Ninguna de las páginas leídas da su ajuste correcto.
Monta con un técnico
La placa va detrás del frontal, en la caja de control. Una tienda desaconseja montarla sin experiencia.
Preguntas frecuentes
6 preguntas¿Qué códigos lleva la placa y con cuáles la comparo?
En esta unidad constan la designación ECOPLAC CF y los códigos 1271002200 (identificador principal), 9555516800B (circuito), E961077D (marcado PCB), 961079M, 961080A-0 y el número 0542. Una tienda dice que la pieza no lleva una referencia publicable y recomienda comprobar la grabada.
¿Sirve para mi Roca ECOPLAC CF o para la Nora 24/24?
Sí para ECOPLAC CF: nuestro taller ha confirmado esta placa para esa caldera (es la designación que lleva la placa). Para la Nora 24/24, una tienda de recambios (dos webs de la misma empresa) da la ECOPLAC CF como compatible con la Nora 24/24 ECOPLAC CF y la 24/24 CF; es 1 origen, sin código numérico ni despiece oficial: por confirmar. Envíanos desde Contacto una foto de tu placa y de la placa de características, o llama al 919 931 595.
¿Sirve para la Roca Sara, la Neobit u otras variantes de la Nora?
No está comprobado. La tienda solo la da para la Nora 24/24 ECOPLAC CF y la 24/24 CF. Una web de recambios dice que la Nora y la Sara comparten manual y plataforma y que muchos repuestos son intercambiables: es general. La misma web lista la ECOPLAC CF entre los repuestos de la Nora, sin mencionar la Sara para esta placa. Un anuncio titula «Placa Electrónica Roca Neobit» una placa marcada E961077D, código que lleva también esta unidad; el texto del anuncio no indica la caldera.
¿Qué fusible y qué componentes lleva la placa?
Según nuestro taller: fusible F1 de 3.15 A (anota además un marcaje de fusible de 2 A), portafusible de 5×20 mm, interruptor DIP SW de 6 posiciones, relé OMRON G2RL-2 (bobina 12 VDC, contacto 8 A/250 V~ AC1), transformador T1 968 00000 03 y microcontrolador ATTINY26-16SU. Son marcados del ejemplar, no mediciones.
¿Qué síntomas apuntan a esta placa?
La ficha de una tienda para la Nora 24/24 lista como averías: no enciende o no responde al termostato, reinicios, códigos erráticos, relés pegados y pistas quemadas. Solo asocia expresamente con la placa que no responda a ningún comando, se apague sola o muestre fallos eléctricos evidentes. No es un documento oficial. Antes de cambiarla, mira el fusible.
¿Quién debe montarla?
Un técnico cualificado. La placa va detrás del frontal, en la caja de control, y una tienda de recambios desaconseja el montaje sin experiencia por el riesgo de cortocircuito. Antes de desmontarla, fotografía las conexiones y anota la posición del interruptor DIP.
Cómo hemos verificado esta ficha
ROCA ECOPLAC CF1 de 3 fuentes independientes para la compatibilidad
Nuestro taller confirma ECOPLAC CF. Fuera, solo RC Ibérica Climatización (1 origen) la une con la Nora 24/24; un anuncio de AliExpress con el mismo título no cuenta (vendedor no visible). Dos tiendas dan 122123640 para la Nora 24/24 F, sin citar ECOPLAC CF. Sin despiece oficial ni código numérico.
Fuentes consultadas
- Tienda de recambios: ficha de la placa Roca Nora 24/24 ECOPLAC CFUne ECOPLAC CF con la Nora 24/24 y la 24/24 CF
- Openclima: ficha de la placa Roca 9555516800B (reacondicionada)Une 9555516800B con una placa Roca; sin modelo
- Tienda de recambios: guía de LED de la Roca Nora y repuestosMisma empresa; lista la ECOPLAC CF entre los repuestos de la Nora
- Wallapop: anuncio de placa Roca Neobit marcada E961077D (usada)Marca E961077D en una placa Roca
- Tienda de recambios: guía de averías de la Roca Nora 24Lista la ECOPLAC CF como recambio; cita el fusible de la placa
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
