ROCAFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca ECOBIT CF · E961077E / 9555516800D para Sara 24/24 F

Código del circuitoE961077E

La E961077E (ref. 9555516800D) es la placa electrónica Roca con la designación ECOBIT CF y sirve, confirmado por nuestro taller, para las Roca Sara 24/24 F, Ecobit CF y Cobit CF. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito E961077E
Ref. 9555516800D
Relé Omron G2R-1 · 12 V DC
DIP SW1 · 6 posiciones

Todos los códigos de esta unidad4

Código del circuito: E961077E
Referencia ROCA: 9555516800D
Modelo: ECOBIT CF
SKU Ecoklima: PLC140

El 1271002180 de esta placa y el 1271002190 que una tienda vende para la Neobit 24/24 F difieren en un dígito: no son el mismo código.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera Roca ECOBIT CF (circuito E961077E). Una tienda describe la de la 1271002190, una placa parecida, como la que gestiona encendido, modulación, seguridades y comunicación, y da como fallo típico que la caldera no enciende o no responde al panel frontal. Antes de sospechar de la placa, descarta alimentación, fusible y conectores.

Compruébalo en tu placa

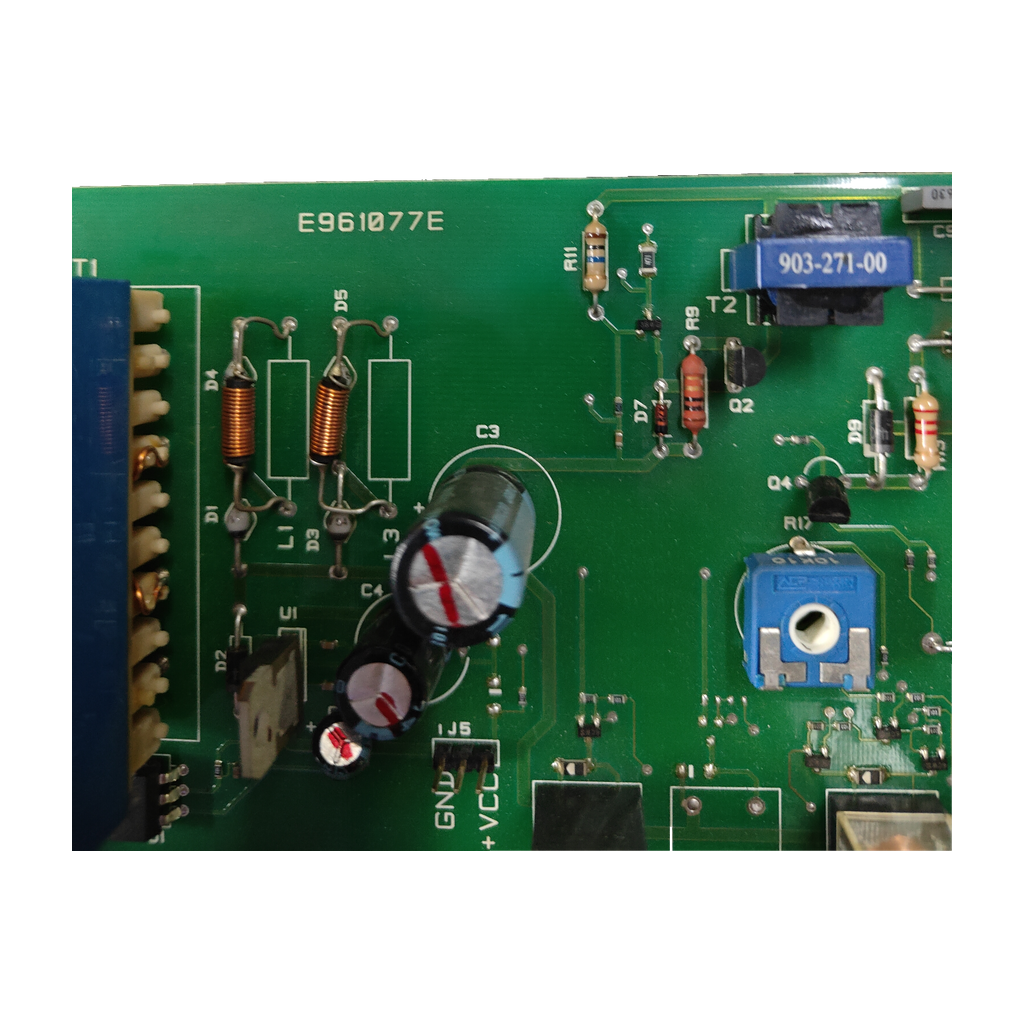

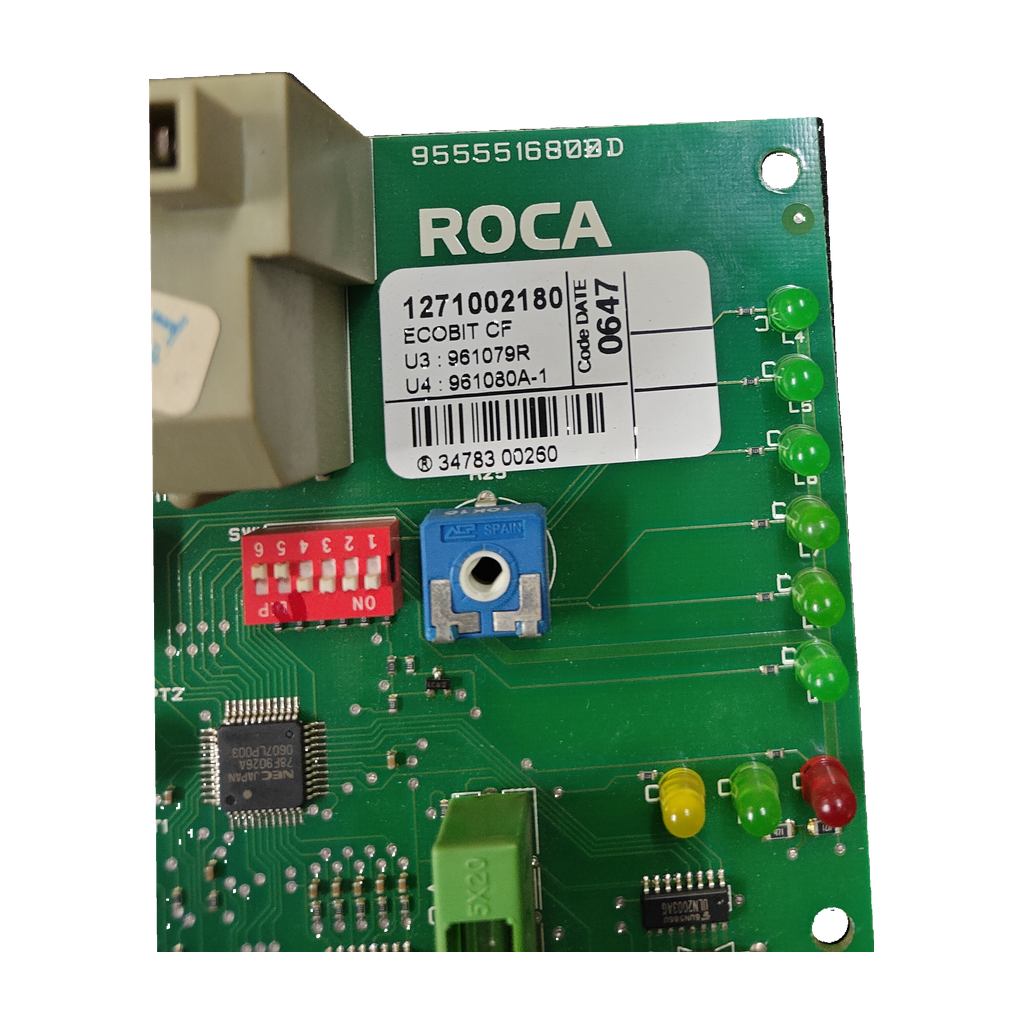

Con la caldera sin corriente, saca la placa y busca sus marcados: E961077E (circuito), 9555516800D, 1271002180, 961079R y 961080A-1 (subcomponentes U3 y U4) y 0647 (código de fecha).
Compara cada código con el de tu placa y fíjate en el relé Omron G2R-1 y en el selector DIP SW1 de 6 posiciones.
No la confundas con placas de números parecidos: 1271002190 (un dígito distinto), 122123600 (tarjeta Baxi Sara 24/24) o 122123680 (Neobit 24/24 F).
Comprueba en la placa de características que tu caldera es una Sara 24/24 F, Ecobit CF o Cobit CF, las confirmadas por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si la tenemos disponible. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

E961077E	Código del circuito de la placa (sin la E inicial: 961077E)
9555516800D	Referencia marcada en la placa
1271002180	Código marcado en la placa
961079R	Subcomponente U3, marcado en la placa
961080A-1	Subcomponente U4, marcado en la placa
0647	Código de fecha marcado en la placa
ECOBIT CF	Designación marcada en la etiqueta

No la confundas con

1271002190Placa Roca de la Neobit 24/24 F según una tienda · Un dígito distinto del 1271002180; ninguna fuente dice que sean equivalentes
122123600Tarjeta Baxi para la Sara 24/24 según una tienda · Otro código; ninguna fuente lo une a la E961077E
122123680Placa de la Neobit 24/24 F según 2 tiendas · Otro código; ninguna fuente lo une a la E961077E
4.961080A-3Nº de serie de un anuncio de placa Roca Neobit 24/24 · Parecido al 961080A-1 de esta placa; el anuncio no cita nuestros códigos ni dice que sean equivalentes

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca Sara 24/24 FConfirmada por nuestro taller
Roca Ecobit CFConfirmada por nuestro taller
Roca Cobit CFConfirmada por nuestro taller

No sirve para

Roca Neobit 24/24 FLleva otra placa: 122123680 (Suner e ICG Calderas). Solo un anuncio de Wallapop la da con E961077E

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Fusible F1: 3.15 A
Fusible montado: 2 A; 5x20
Subcomponente relé Omron G2R-1: 12 VDC
Selector DIP SW1: 6 posiciones
Aplicación indicada en inventario: SARA 24/24 F
Modelo indicado 6: Designación en etiqueta: ECOBIT CF

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible

Nuestro taller anota en esta placa el fusible F1 de 3,15 A y un fusible montado de 2 A (5x20). Revisa el de tu placa antes de cambiarla.

Selector DIP SW1

La placa lleva un selector DIP de 6 posiciones: fíjate en cómo está el de tu placa y compáralo con este.

Monta con un técnico

Debe montarla un técnico cualificado: una tienda de placas Roca recomienda que lo haga un técnico para evitar cortocircuitos.

Preguntas frecuentes

7 preguntas

¿Qué es la placa Roca E961077E (9555516800D) y dónde se leen sus códigos?

Es una placa electrónica Roca con la designación ECOBIT CF marcada en la etiqueta. Los códigos van marcados en la propia placa: E961077E es el circuito y 9555516800D la referencia; también lleva 1271002180, 961079R, 961080A-1 y 0647. Compara esos marcados con los de tu placa. Una tienda titula su ficha «Placa Electrónica Roca (9555516800D)» y un anuncio de Wallapop la llama «Placa electrónica Roca E961077E».

¿Sirve para mi Roca Sara 24/24 F, Ecobit CF o Cobit CF?

Sí. Nuestro taller ha confirmado esta placa para las Roca Sara 24/24 F, Ecobit CF y Cobit CF.

¿Sirve para la Roca Neobit 24/24 F?

No la damos como compatible: nuestro taller no la ha confirmado para esa caldera. Un anuncio de Wallapop da la E961077E para la Baxi Roca Neobit 24/24F, pero el despiece de Suner y la ficha de ICG Calderas dan para ella la placa 122123680 (Suner lista además la 125568739). Compara los códigos de tu placa o llámanos al 919 931 595; también puedes enviarnos desde Contacto una foto de la etiqueta.

¿Qué diferencia hay con la placa 1271002190 y con el nº de serie 4.961080A-3?

La 1271002190 difiere en un dígito de la 1271002180. Una tienda la vende como placa de la Neobit 24/24 F, la lista también para Sara 24/24 F y Ecobit 24/24 F (no para Ecobit CF) y avisa de que bajo una misma referencia hay versiones distintas. Un anuncio de una placa Roca Neobit 24/24 da el nº de serie 4.961080A-3, parecido al 961080A-1 de esta placa; no cita nuestros códigos. Ninguna fuente dice que sean equivalentes: no las damos por intercambiables.

¿Qué significan E961077E, 9555516800D, 1271002180, 961079R, 961080A-1 y 0647?

E961077E es el código del circuito y 9555516800D la referencia con la que nuestro taller identifica la pieza. 1271002180 es otro código marcado; 961079R y 961080A-1 son los subcomponentes U3 y U4, y 0647 el código de fecha, según nuestro taller. Ninguna fuente externa que hayamos leído explica estos códigos, así que los usamos solo para comparar con tu placa.

¿Puedo usar la tarjeta 122123600 o la 122123680 en lugar de esta placa?

No hay fuente que lo diga. Fersay vende la 122123600 como tarjeta Baxi para la Sara 24/24 y dos tiendas (Suner e ICG Calderas) dan la 122123680 para la Neobit 24/24 F. Ninguna las une a la E961077E, así que no las damos por equivalentes. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

¿Qué hay que revisar al montarla y quién debe hacerlo?

Debe montarla un técnico cualificado, con la caldera sin corriente y el gas cerrado. Compara con tu placa el fusible (nuestro taller anota F1 de 3,15 A y un fusible montado de 2 A, 5x20), el selector DIP SW1 de 6 posiciones y el relé Omron G2R-1 de 12 V DC.

Cómo hemos verificado esta ficha

ROCA ECOBIT CF

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Calderas confirmadas por nuestro taller. Una tienda (9555516800D) y un anuncio de Wallapop (E961077E) citan cada uno un código de esta pieza como placa Roca. De la tienda solo se leyó la descripción corta: no se pudo comprobar si lista calderas.

Fuentes consultadas

Tienda Openclima: ficha «Placa Electrónica Roca (9555516800D)»Une 9555516800D con una placa Roca reacondicionada. Solo se leyó la descripción corta; no se pudo comprobar si lista calderas
Wallapop: anuncio de la placa Roca E961077E para Baxi Roca Neobit«Modelo: E961077E» y «Baxi Roca NEOBIT 24/24F REACONDICIONADA»; una sola fuente

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca ni de Baxi; las marcas se citan para indicar compatibilidad.
