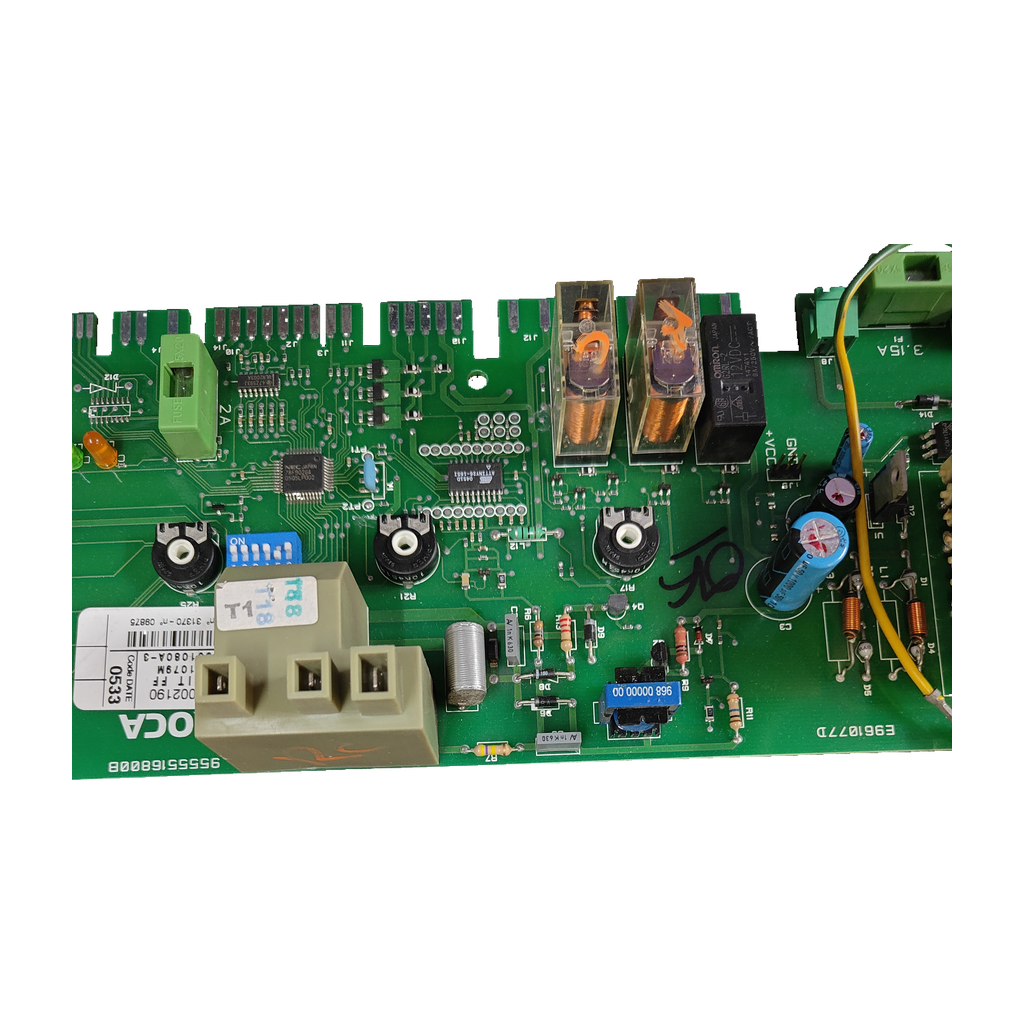

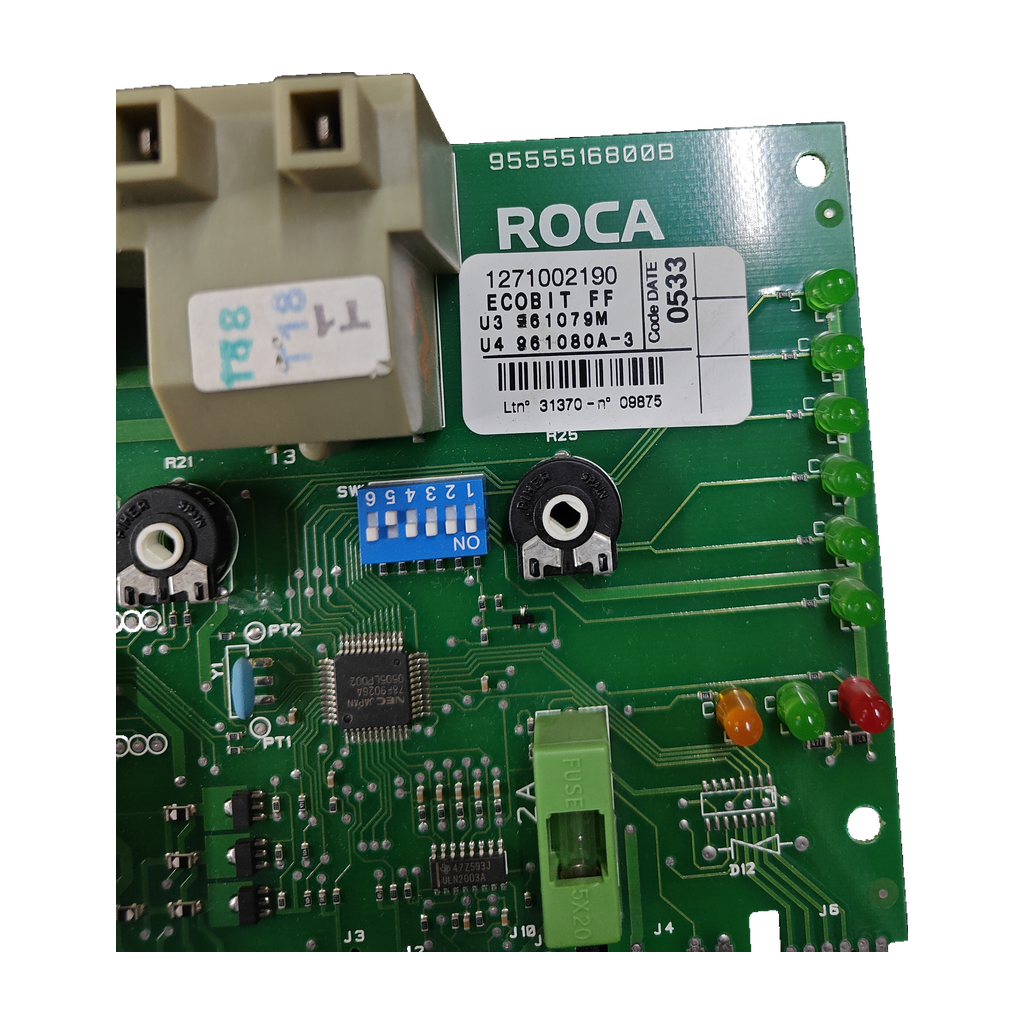

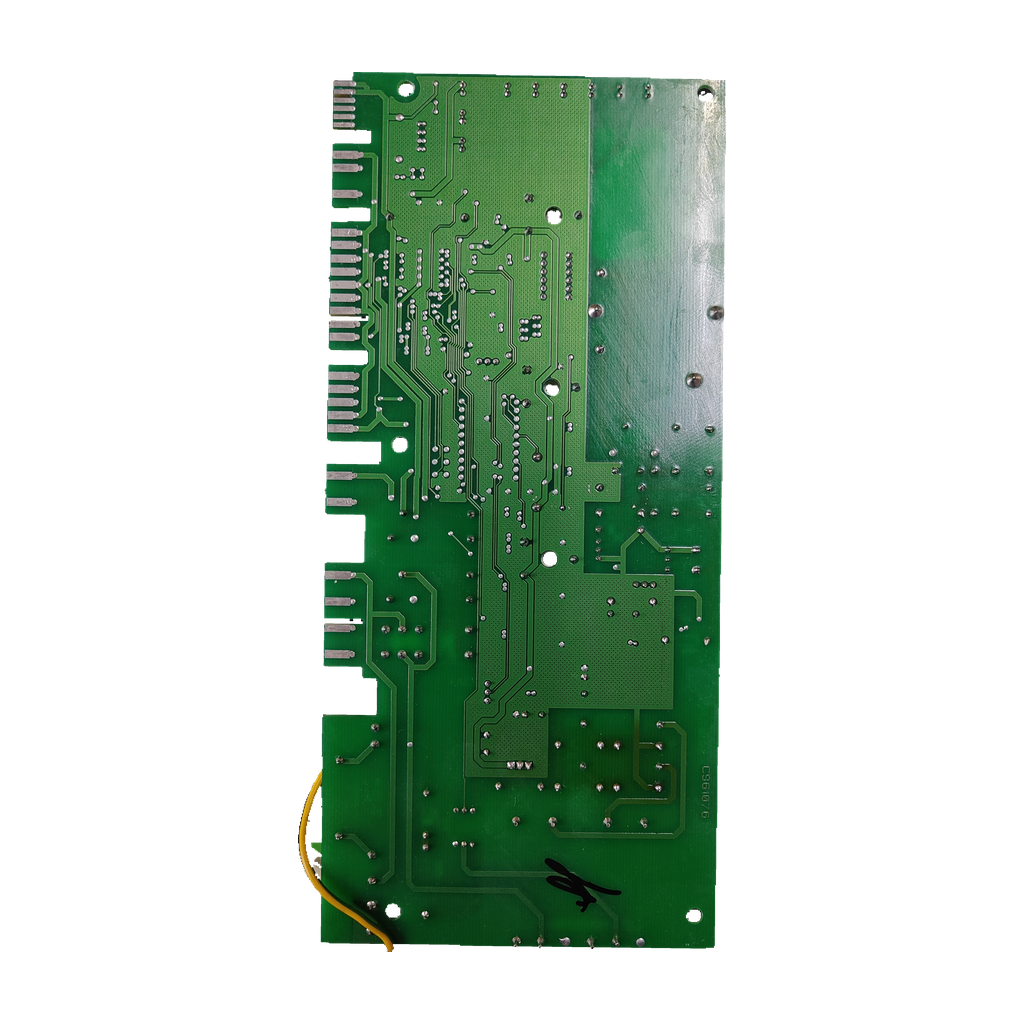

Placa electrónica Roca ECOBIT FF · 9555516800B / 1271002190: Pieza e identificador ampliado

Placa electrónica Roca ECOBIT FF · 9555516800B / 1271002190: vista 2

Placa electrónica Roca ECOBIT FF · 9555516800B / 1271002190: vista 3

Placa electrónica Roca ECOBIT FF · 9555516800B / 1271002190: vista 4

ROCAFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca ECOBIT FF · 9555516800B / 1271002190

Referencia Roca1271002190

La placa electrónica Roca 9555516800B / E961077D (código OEM 1271002190) es la placa de control de las calderas Roca ECOBIT FF, OBIT FF, Sara 24/24F y DBIT FF, confirmadas por nuestro taller. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Fusibles F1 3,15 A · F2 2 A
Selector DIP de 6 posiciones
Relés Omron con bobina 12 VDC
Ref. 9555516800B / E961077D

Todos los códigos de esta unidad4

Referencia Roca: 1271002190
Código del circuito: 9555516800B / E961077D
Modelo: ECOBIT FF
SKU Ecoklima: PLC156

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa que gestiona el encendido, la modulación y las seguridades de la caldera, según una tienda. Se sospecha de ella si la caldera no enciende, no responde al panel, muestra códigos de error erráticos o se reinicia.

Compruébalo en tu placa

Busca en la placa los marcados 9555516800B, E961077D, 1271002190 y 968 00000 00. La 1271002190 suele ir serigrafiada en el circuito o en una pegatina del lateral.
Mira la letra final: Openclima vende la 9555516800B y la 9555516800D como fichas distintas.
Compara el número y la posición de relés y conectores: bajo una misma referencia se han fabricado versiones distintas.
Comprueba que tu caldera es una Roca ECOBIT FF, OBIT FF, Sara 24/24F o DBIT FF: según una tienda, las Neobit 24/24 y Neobit S 24/24 F llevan otras placas.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

9555516800B	Código del circuito, marcado en la placa
E961077D	Segundo código del circuito, marcado en la placa
1271002190	Referencia OEM Roca
968 00000 00	Otro código marcado en la placa
0533	Código de fecha, de la ficha técnica de nuestro taller
C961076D	Código que un anuncio añade; no está en la etiqueta

No la confundas con

9555516800DPlaca Roca con el mismo código base · Openclima la vende como ficha aparte; añade modelos Sara a las mismas Neobit que lista para la 9555516800B
122123620Placa de la Neobit 24/24 · La Neobit 24/24 no aparece entre los compatibles de la 1271002190
125566966Placa de la Neobit S 24/24 F · La Neobit S 24/24 F no aparece entre los compatibles de la 1271002190
122123680Placa que seis tiendas dan para la Neobit 24/24 F · Remle, Electrotodo, ICG, RepuestosSAT, Gremisat y Arbo la dan para esa caldera, que Climatización Ibérica une a la 1271002190 y Openclima lista en sus fichas de la 9555516800B y la 9555516800D: discrepancia
122123660Placa que ICG Calderas y Gremisat dan para la Sara 24/24 F · Dos tiendas la dan para esa caldera, que Climatización Ibérica y un anuncio de Wallapop unen a 1271002190 o 9555516800B y Openclima lista con la 9555516800D: discrepancia

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca ECOBIT FFConfirmada por nuestro taller
Roca OBIT FFConfirmada por nuestro taller
Roca Sara 24/24FConfirmada por nuestro taller · también en 2 fuentes (Climatización Ibérica, anuncio de Wallapop). Openclima la lista con la 9555516800D; ICG Calderas y Gremisat dan para ella la 122123660: discrepancia.
Roca DBIT FFConfirmada por nuestro taller

Por confirmarPor confirmar

Roca Neobit 24/24 F1 fuente clara: Climatización Ibérica (1271002190). Openclima la lista en las fichas de la 9555516800B y de la 9555516800D, sin separarlas. Seis tiendas dan para ella la placa 122123680: discrepancia.
Roca Neobit 24/24 F-B y Neobit 28/28 FOpenclima los lista en las fichas de la 9555516800B y de la 9555516800D: sin fuente que los separe. Electrotodo da para la Neobit 2828F la placa 122123680: discrepancia.
Roca Ecobit 24/24 F, Ecobit 24/24 F R y Ecobit Compact 24/24F1 fuente: Climatización Ibérica (1271002190)
Roca Neobit 24/24 F R, Neobit Plus 24/24 F (y R) y Nora 24/24 F1 fuente: Climatización Ibérica (1271002190)

No sirve para

Roca Neobit 24/24Lleva otra placa: 122123620 (según Climatización Ibérica). Electrotodo da para esta caldera la 122123680: discrepancia.
Roca Neobit S 24/24 FLleva otra placa: 125566966 (según Climatización Ibérica).

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Fusible F1, serigrafia: 3,15 A
Fusible F2, serigrafia: 2 A
Selector visible: DIP de seis posiciones

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Fusible: formato 5×20
Selector DIP SW1: 6 posiciones
Subcomponente relé Omron G2RL-1-E: bobina 12 VDC; contacto 10 A 250 V~
Subcomponente relé Omron G2R-2: bobina 12 VDC; contacto 8 A 250 V~ AC1
Código marcado: 1271002190; 968 00000 00

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del panel.

Una tienda lo atribuye a la placa.

Códigos de error erráticos o reinicios continuos en calefacción o agua caliente.

Una tienda lo asocia a la placa. Revisa también relés pegados o pistas quemadas.

Antes de cambiar la placa

Lo que revisa el técnico

Fusibles F1 y F2

La placa lleva F1 de 3,15 A y F2 de 2 A, de formato 5×20.

Selector DIP SW1

Tiene 6 posiciones.

Monta con un técnico

Una tienda recomienda que la instale un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

Van marcados en la placa 9555516800B y E961077D (circuito), 1271002190 y 968 00000 00. Según una tienda, la 1271002190 suele ir serigrafiada en el circuito o en una pegatina del lateral. Compara al menos 9555516800B y 1271002190.

¿Sirve para mi Roca ECOBIT FF, OBIT FF, Sara 24/24F o DBIT FF?

Sí, nuestro taller ha confirmado esta placa para la Roca ECOBIT FF, la OBIT FF, la Sara 24/24F y la DBIT FF. Para la Sara 24/24 F también la unen Climatización Ibérica y un anuncio de Wallapop; ninguna página externa que une los códigos nombra la ECOBIT FF, la OBIT FF ni la DBIT FF. Climatización Ibérica da la 1271002190 para la Neobit 24/24 F, la Ecobit 24/24 F y la Sara 24/24 F. Seis tiendas dan para la Neobit 24/24 F la placa 122123680.

¿Sirve para otra Roca, como la Neobit 24/24 F?

Por confirmar. Una fuente clara, Climatización Ibérica, da la 1271002190 para la Neobit 24/24 F, pero Openclima la lista con la 9555516800B y con la D, y seis tiendas dan para ella la 122123680: no consta si es la misma placa. Compara el código de tu placa y envíanos desde Contacto una foto de la etiqueta de tu placa y de tu caldera, o llama al 919 931 595.

¿Qué diferencia hay entre 9555516800B y 9555516800D?

Openclima vende la 9555516800B y la 9555516800D como fichas distintas. La D aparece además para Sara 20/20 F, 20/20 F-B, 24/24 F, 24/24 F-B y 28/28 F, y para las mismas Neobit 24/24 F, 24/24 F-B y 28/28 F que la B. Para esas Neobit la fuente no las separa: compara la letra final y los relés y conectores de tu placa.

¿Qué significa cada código de la placa?

1271002190 es la referencia OEM de la placa, según una tienda. 9555516800B y E961077D son los códigos del circuito; Openclima llama «versión electrónica» a la 9555516800B. Un anuncio añade C961076D, que no está en la etiqueta de nuestra placa.

¿Se puede confundir con otras placas Roca?

Sí: una tienda indica que la Neobit 24/24 lleva la 122123620 y la Neobit S 24/24 F la 125566966, y ninguno de los dos modelos aparece en su lista de compatibles de la 1271002190. Seis tiendas dan la 122123680 para la Neobit 24/24 F y dos la 122123660 para la Sara 24/24 F. Según esa tienda, bajo una misma referencia se han fabricado versiones distintas: compara relés y conectores.

¿Quién debe montarla y qué compruebo antes?

Un técnico cualificado: una tienda lo recomienda para evitar cortocircuitos. Antes de cambiarla, compara el número y la posición de los relés y de los conectores: bajo una misma referencia se han fabricado versiones distintas (Climatización Ibérica).

Cómo hemos verificado esta ficha

ROCA ECOBIT FF

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Fuera del taller, 9555516800B y 1271002190 tienen 2 orígenes cada una; E961077D, 1; 968 00000 00 y 0533, ninguno. Ninguna fuente que une los códigos nombra la ECOBIT FF. Openclima no separa B y D en las Neobit. Seis tiendas dan la 122123680 para la Neobit 24/24 F: discrepancia.

Fuentes consultadas

Openclima: ficha de la placa Roca 9555516800B reacondicionadaLista Neobit 24/24 F, 24/24 F-B y 28/28 F; la misma tienda los da también para la 9555516800D
Climatización Ibérica: ficha de la placa Roca 1271002190 reacondicionadaReferencia OEM 1271002190, modelos Roca compatibles y placas que no encajan
Wallapop: anuncio de la placa Roca Sara 24/24 F con 9555516800B, E961077D y 1271002190Une los tres códigos en una misma placa y añade C961076D

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
