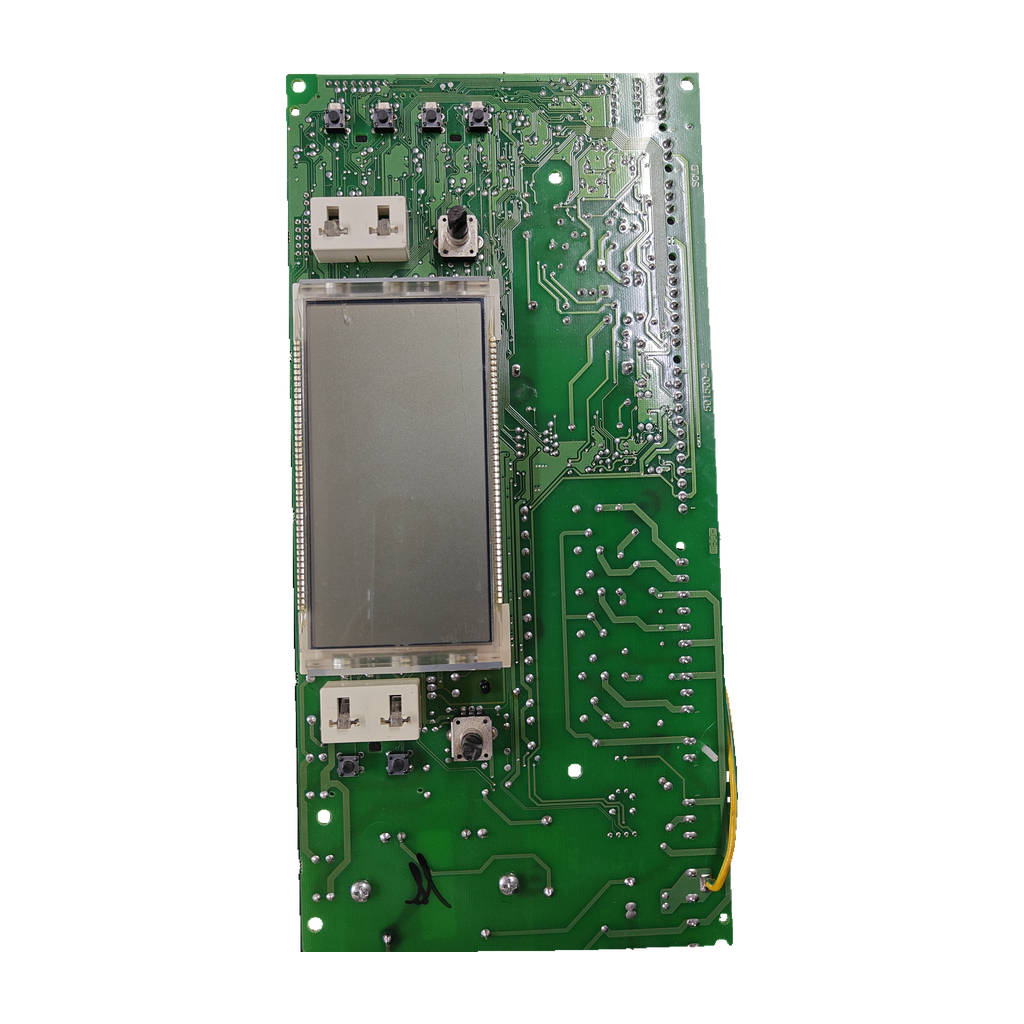

Placa electrónica Roca LAURA 30/30 · Ref. 122420630 · PCB 501500-2: Pieza e identificador ampliado

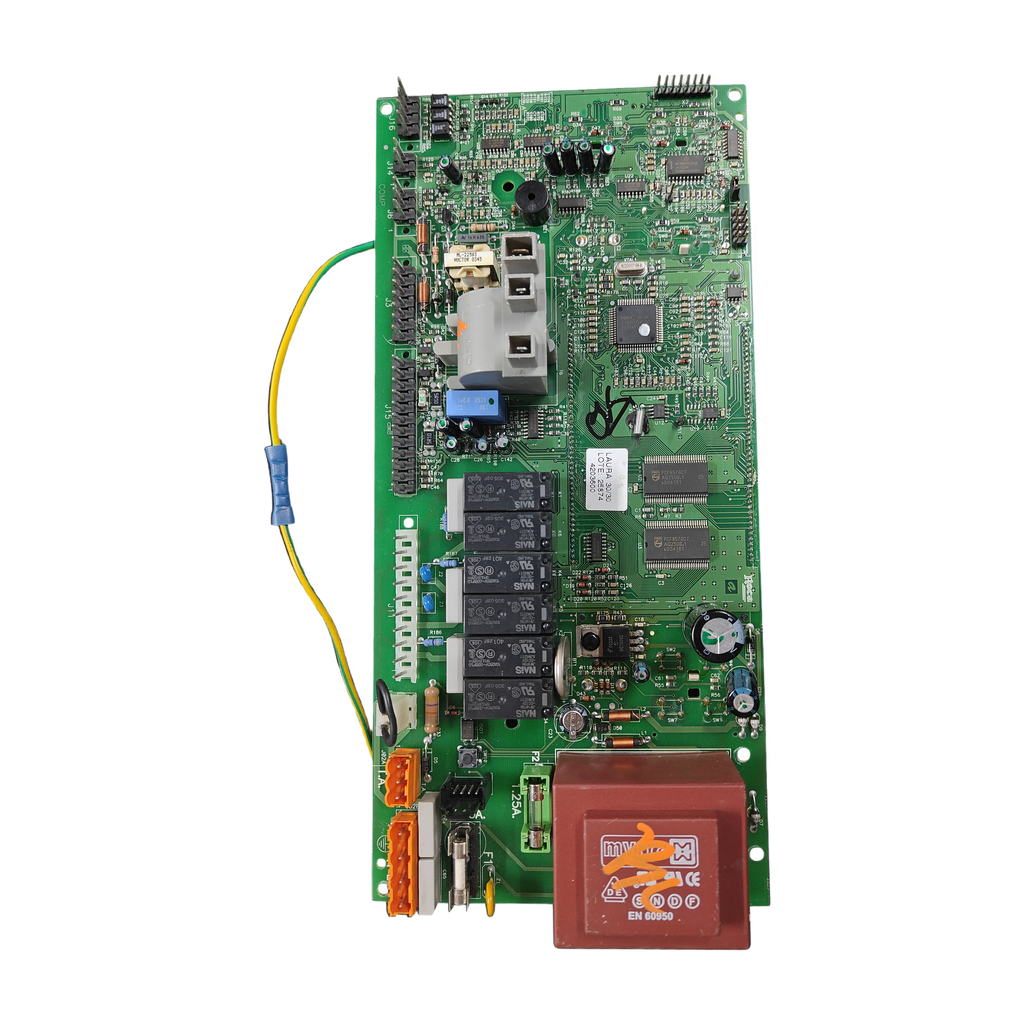

Placa electrónica Roca LAURA 30/30 · Ref. 122420630 · PCB 501500-2: vista 2

Placa electrónica Roca LAURA 30/30 · Ref. 122420630 · PCB 501500-2: vista 3

Placa electrónica Roca LAURA 30/30 · Ref. 122420630 · PCB 501500-2: vista 4

RocaFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaReferencia verificada

Placa electrónica Roca LAURA 30/30 · Ref. 122420630 · PCB 501500-2

Referencia Roca122420630

Placa electrónica de control Roca (Baxi Roca) con referencia 122420630 y circuito 501500-2, para la caldera LAURA 30/30, confirmada por nuestro taller, y para la 30/30 F y 35/35 F según varias tiendas. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Roca 122420630
Circuito 501500-2
Marcado 4203600 · 25874
Roca LAURA 30/30

Todos los códigos de esta unidad5

Referencia Roca: 122420630
Código del circuito: 501500-2
Código de la etiqueta: 4203600
Modelo: LAURA 30/30
SKU Ecoklima: PLC127

La 122420280 sale en una sola tienda como segunda referencia de esta pieza, sin explicar en qué se diferencia de la 122420630: compara el código de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control (las tiendas la llaman «tarjeta» o «cuadro de control») de la caldera Roca LAURA. Se sospecha de ella cuando la caldera no enciende, no responde al panel, muestra errores que cambian solos o se reinicia sin motivo.

Compruébalo en tu placa

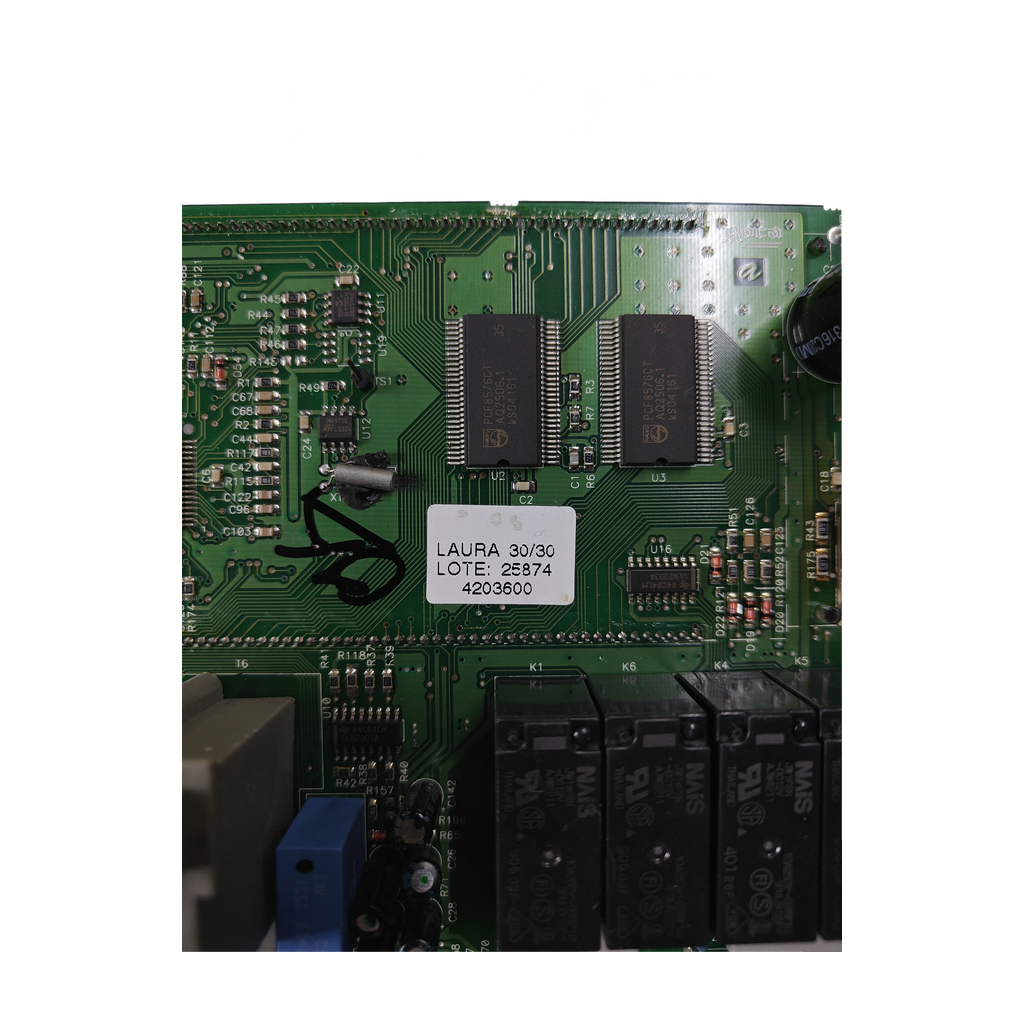

Busca en la placa los códigos marcados 501500-2, 4203600 y 25874 y la designación LAURA30/30.
Compara con la referencia Roca 122420630, la que usan las tiendas para esta placa; nuestro taller la identifica como 122420630/501500-2.
La 122420030 es la tarjeta de la LAURA 20 en una lista de recambios. La 122420280 aparece en una sola tienda como segunda referencia de esta pieza: compara ese código con el de tu placa.
Comprueba que tu caldera es una LAURA 30/30, 30/30 F o 35/35 F.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

122420630	Referencia Roca de la placa (nuestro taller y varias tiendas)
501500-2	Código del circuito impreso, marcado en la placa
4203600	Código marcado en la placa
25874	Código marcado en la placa
PCF8576CT	Circuitos integrados U2 y U3 de la placa
AQC2506.1 · AQ2506-1 · KS04161	Marcajes de los circuitos integrados
ML-2258	Transformador blanco de la placa
288.93.0040	Código interno de una tienda (Remle) para la 122420630
122420280	Segunda referencia que una tienda da junto a la 122420630

No la confundas con

122420030Tarjeta electrónica de la LAURA 20 S/P GN en su lista de recambios · Esa lista no cubre la LAURA 30/30. El código solo cambia una cifra respecto a 122420630: compara el código completo.

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca LAURA 30/30Confirmada por nuestro taller · también en 2 tiendas
Roca LAURA 30/30 F5 tiendas · ref. 122420630
Roca LAURA 35/35 F3 tiendas · ref. 122420630

Por confirmarPor confirmar

Roca LAURA 35/352 tiendas · ref. 122420630
Roca LAURA 30 A y 30 AF1 tienda · ref. 122420630

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de nuestro inventario

Referencia indicada: 122420630/501500-2
CI U2: PCF8576CT; marcajes AQ2506-1, KS04161
Transformador rojo: EN 60950, CE
Código marcado: 4203600; 25874
Modelo indicado 7: Designación en etiqueta: LAURA30/30

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al panel frontal

Una tienda lo asocia a la placa 122420630.

Códigos de error erráticos que cambian solos

Una tienda lo asocia a esta placa; que un técnico lo mida antes de cambiarla.

Reinicios inesperados o bloqueos sin motivo

Una tienda lo asocia a esta placa.

Relés pegados, pistas quemadas u óxido en el circuito

Se observan en el circuito impreso; una tienda los cita como señal de avería.

Los síntomas vienen de fichas de tienda, no de un manual: que un técnico mida antes de dar por mala la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los circuitos

Tu placa debe llevar dos circuitos integrados PCF8576CT (U2 y U3) y un transformador blanco ML-2258.

Monta con un técnico

Que la monte un técnico cualificado. Una tienda recomienda un técnico profesional con experiencia y otra aconseja cortar la corriente y el agua antes de empezar.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa de la Roca LAURA 30/30?

Busca en la placa los códigos 501500-2 (circuito), 4203600 y 25874 y la designación LAURA30/30. Las tiendas la venden con la referencia Roca 122420630, que nuestro taller asocia a esta placa (122420630/501500-2).

¿Sirve para mi Roca LAURA 30/30?

Sí: nuestro taller la ha confirmado para la LAURA 30/30. Además, dos tiendas (Climatización Ibérica y Repuestos Calefacción) listan la 122420630 para ese modelo.

¿Vale también para la LAURA 30/30 F o la 35/35 F?

Según las fuentes, sí: cinco tiendas dan la 122420630 para la LAURA 30/30 F y tres para la 35/35 F. Para la LAURA 35/35 sin F solo la dan dos tiendas: compara el código de tu placa o envíanos una foto desde Contacto.

¿Qué significan los códigos 122420630, 501500-2, 4203600 y 25874?

122420630 es la referencia Roca que usan las tiendas; Remle la llama «código original». 501500-2 es el código del circuito impreso; 4203600 y 25874 son códigos marcados en la placa. Ninguna fuente externa explica estos dos últimos.

¿Qué otros códigos parecidos puedo confundir con esta placa?

Una tienda anuncia la placa como «122420630 / 122420280» y pide comprobar la 122420280 en tu pieza; no explica la barra. La lista de recambios de la LAURA 20 incluye la tarjeta 122420030, cuyo código solo cambia una cifra respecto a la 122420630; esa lista no cubre la LAURA 30/30.

¿Qué síntomas apuntan a esta placa?

Una tienda de recambios los asocia a la placa 122420630: la caldera no enciende o no responde al panel, códigos de error erráticos que cambian solos, reinicios o bloqueos sin motivo, y relés pegados, pistas quemadas u óxido en el circuito. Es un indicio, no un diagnóstico.

¿Quién debe montarla?

Un técnico cualificado. Una tienda recomienda un técnico profesional con experiencia para instalarla y otra aconseja cortar la corriente y el agua antes de empezar.

Cómo hemos verificado esta ficha

Roca LAURA 30/30

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

La ref. Roca 122420630 la unen a la Laura 30/30 varias tiendas; no hay despiece oficial leído y los códigos marcados en la placa (501500-2, 4203600) no salen en ninguna fuente externa.

Fuentes consultadas

Climatización Ibérica: ficha de la placa Roca Baxi Laura 122420630Lista LAURA 30/30, 30/30 F y 35 como compatibles
Climatización Ibérica: ficha de la placa 122420630 / 122420280Segunda referencia 122420280
Repuestos Calefacción: ficha «Control panel Roca Laura 122420630»Modelos Laura 30/30, 30/30 F y 35
Remle: ficha de la placa Roca 122420630 (ref. 288.93.0040)Código original 122420630, modelo LAURA30
ICG Calderas: placa Roca Laura 30/30 F, 35/35 F, 122420630Modelos 30/30 F y 35/35 F
Gremiline: placa Baxi Roca Laura 30/30F (ref. 122420630)Referencia 122420630
Venta Recambios Calderas: placa Baxi Roca Laura 30-30F (122420630)Referencia 122420630
Rysat: ficha de la placa Roca 122420630 (LAURA30 CO)Código 122420630

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca ni de Baxi; las marcas se citan para indicar compatibilidad.
