Placa electrónica Roca RS 20/20 V.00 · 122120650 · 12.065.02: Pieza e identificador ampliado

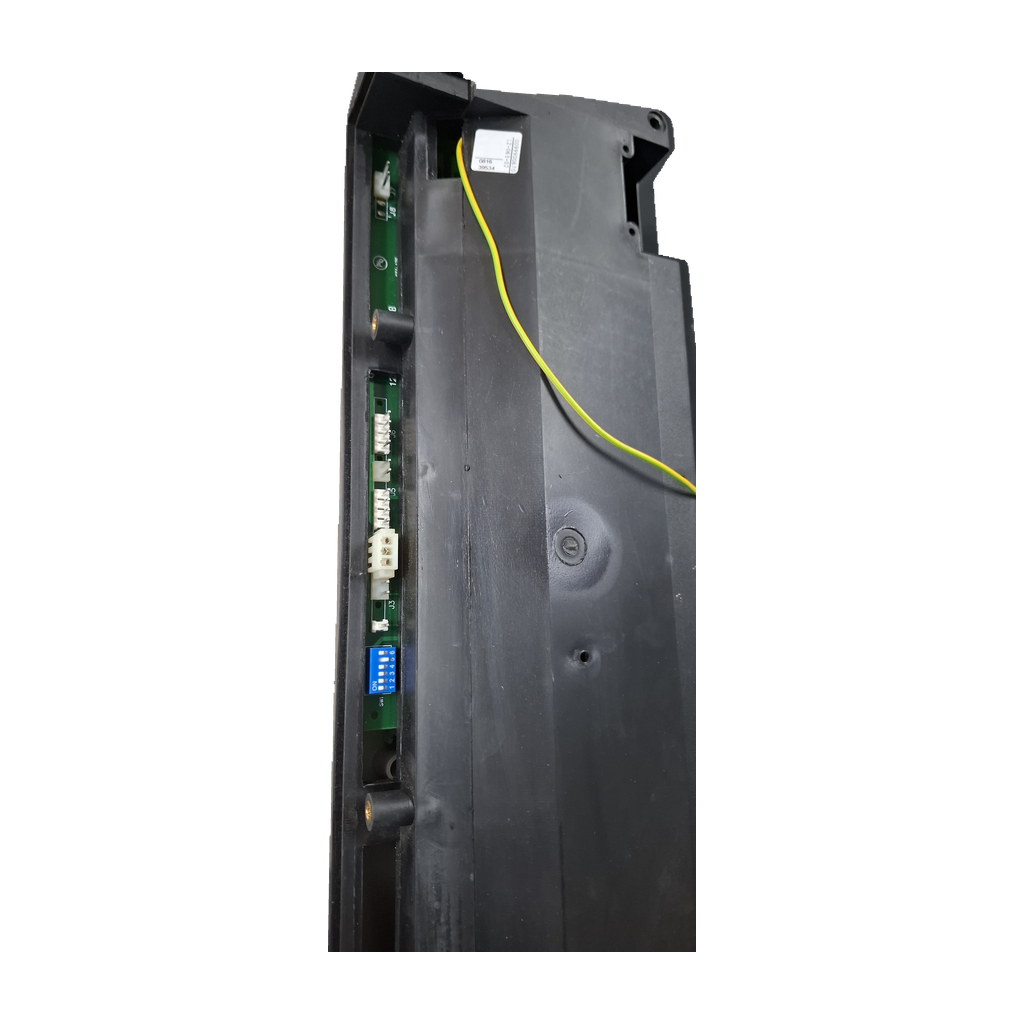

Placa electrónica Roca RS 20/20 V.00 · 122120650 · 12.065.02: vista 2

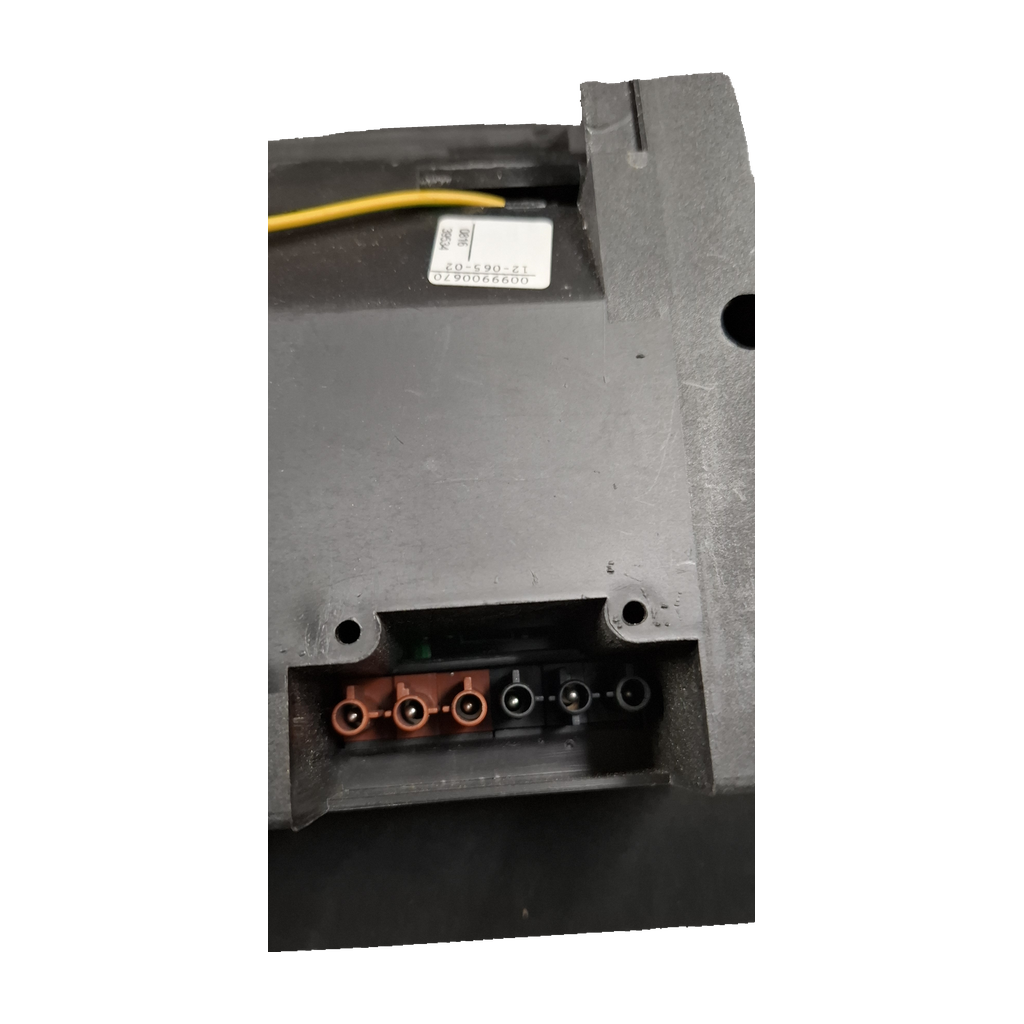

Placa electrónica Roca RS 20/20 V.00 · 122120650 · 12.065.02: vista 3
Placa electrónica Roca RS 20/20 V.00 · 122120650 · 12.065.02: Vista de componente
ROCAFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

RocaCompatibilidad confirmada

Placa electrónica Roca RS 20/20 V.00 · 122120650 · 12.065.02

Referencia Roca122120650

La 122120650 (etiqueta 12.065.02) es la placa electrónica de control de la caldera Roca RS 20/20 V.00, confirmada por nuestro taller; doce tiendas la dan para la RS 20/20. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. 122120650
  • Etiqueta 12.065.02
  • Roca RS 20/20 V.00
  • 230 V · 50 Hz
Todos los códigos de esta unidad4
Referencia Roca
122120650
Código de la etiqueta
12.065.02
Modelo
RS 20/20
SKU Ecoklima
PLCN009

Repuestos Calefacción titula la 122120650 «V.0.1»; otras cuatro tiendas escriben V.00, como nuestro embalaje. Una tienda francesa la llama «transformateur d'allumage». Ninguna cita el 12.065.02.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es el cuadro de control de la Roca RS 20/20 (en el embalaje: «Cuadro control caldera RS - 20/20 (V.00)»). Se sospecha de ella si la caldera no responde al panel o se reinicia sola.

Compruébalo en tu placa

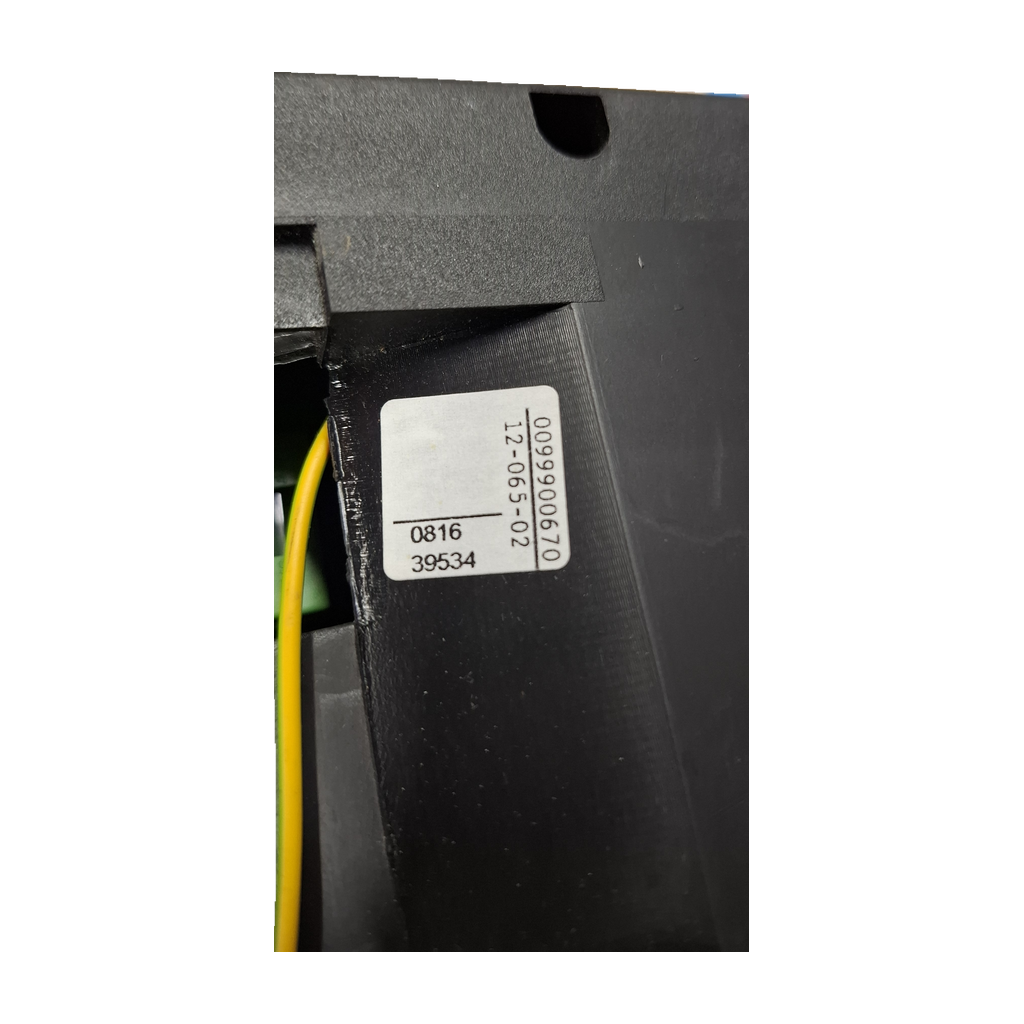

  1. Busca en la pieza la etiqueta con el código 12.065.02 y el modelo «RS 20/20». Dentro lleva otra con 12-065-02.
  2. Compara la referencia 122120650 (también 122.120.650), la que dan las tiendas, con la grabada en tu pieza antes de pedirla.
  3. Mira el interruptor DIP SW1 (6 posiciones) y cuenta los LEDs de estado: Climatización Ibérica cita 9 en la 122120650.
  4. No la confundas con la 122123200 (RS 20/20 F) ni con la 122123000 (RS-20/20 Ver.1): son otras placas.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de la caldera.
Códigos de esta pieza
122120650Referencia comercial del recambio (también 122.120.650) · la dan 12 tiendas
12.065.02Código de la etiqueta de la pieza (también 12065002); en la interna, 12-065-02
RS 20/20Modelo en la etiqueta de la pieza
288.93.0003Código de catálogo de Remle para esta placa
ROC122120650Código de Arbo para esta placa (Suner: RC122120650)
PCM26026Referencia de una tienda francesa para esta pieza (1 fuente)
12.066.01AReferencia OEM que da Climatización Ibérica en Miravia (1 fuente)
252Código de fabricante impreso en la pieza · fabricación 08-16
No la confundas con
  • 122123200Placa de la Roca RS 20/20 F V01 (manómetro analógico) · Tres tiendas la dan para la RS 20/20 F, no para la V.00
  • 122123000Placa de las Roca RS-20/20 SP GN y GP Ver.1 · Sercatec la da para las Ver.1; el título de la ficha de Climatización Ibérica dice «13 LEDS»

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Roca RS 20/20 V.00Confirmada por nuestro taller · también en SATCRM (gas natural y propano), Remle, Arbo y RepuestosSAT
  • Roca RS - 20/20Confirmada por nuestro taller · también en Sercatec y Climatización Ibérica (RS 20/20 atmosférica led)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas

LEDs de estado en la placa
9Climatización Ibérica
Peso y medidas de la unidad
1,90 kg · 57 × 16 × 20 cmRemle (fila Unidad de pesos y medidas)

Marcados de esta unidad

Denominación en el embalaje
Cuadro control caldera RS - 20/20 (V.00)
Tensión del cuadro de control
230 V
Frecuencia del cuadro de control
50 Hz
Fabricación
08-16
Norma indicada
EN298
Escala del manómetro frontal
0–3 bar
Escala del termómetro frontal
40–90 °C
Interruptor DIP SW1
6 posiciones
Modelo indicado
Cuadro control caldera V.00

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a ninguna orden del panel de control.

Lo cita la ficha de Climatización Ibérica para la 122120650.

Parpadeos anómalos en los 9 LEDs.

Misma ficha. Un técnico debe confirmar que falla la placa.

Relés pegados, pistas quemadas u oxidación en el circuito, o reinicios espontáneos.

Misma ficha: motivos para cambiar la placa.

Síntomas de la ficha de una tienda, no de un manual oficial de Roca. Un técnico debe confirmar la avería antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Fotografía el DIP SW1

Lleva un DIP SW1 de 6 posiciones. Fotografía el de tu placa antes de desmontarla. Ninguna fuente leída explica qué ajusta cada posición.

Monta con un técnico

Placa a 230 V~ de una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa 122120650 (12.065.02) de la Roca RS 20/20?

Busca en la pieza la etiqueta con 12.065.02 y el modelo «RS 20/20»; dentro lleva otra con 12-065-02. La referencia comercial es 122120650 (también 122.120.650). Una tienda cita 9 LEDs de estado y la unidad lleva un DIP SW1 de 6 posiciones.

¿Sirve para mi Roca RS 20/20?

Sí: nuestro taller la ha confirmado para la RS 20/20 V.00 y la RS - 20/20. SATCRM, Remle, Arbo y RepuestosSAT dan la 122120650 para la V.00; Sercatec y Climatización Ibérica, para la RS 20/20 atmosférica led. Las RS-20/20 SP GN y SP GP Ver.0 solo las citan esas dos últimas (por confirmar). Si tu caldera es otra, envíanos una foto de tu placa desde Contacto o llama al 919 931 595.

¿Qué significan 12.065.02, 12-065-02 y 122120650?

12.065.02 es el código de la etiqueta de la pieza y 12-065-02 el de la etiqueta interna. 122120650 es la referencia comercial del recambio, la que usan las tiendas; Remle la completa con 288.93.0003, Arbo con ROC122120650 y una tienda francesa con PCM26026. Ninguna tienda cita el 12.065.02: el vínculo lo confirma nuestro taller.

¿Qué diferencia hay entre «V.00», «V.0.1» y «Ver.0»?

V.00 es lo que dice nuestro embalaje y lo que escriben SATCRM, Remle, Arbo y RepuestosSAT para la 122120650. Repuestos Calefacción titula la misma referencia «V.0.1»; ninguna fuente leída aclara si es otra versión de la placa. «Ver.0» aparece solo en los nombres de las calderas SP GN y SP GP que listan Sercatec y Climatización Ibérica, no como versión de la placa. Remle y Tecnihogar usan «V 0.1» para la 122123200, que es otra placa.

¿Se confunde con la 122123200 o la 122123000?

Son otras placas. Remle y Tecnihogar dan la 122123200 para la RS 20/20 F V01 (con manómetro analógico); Climatización Ibérica, para la RS 20/20 F. Sercatec da la 122123000 para las RS-20/20 SP GN y SP GP Ver.1, «para manómetro analógico».

¿Qué síntomas apuntan a esta placa?

Climatización Ibérica cita: caldera que no enciende o no responde al panel, parpadeos anómalos en los 9 LEDs, relés pegados, pistas quemadas u oxidación, y reinicios espontáneos. Es una ficha de tienda, no un manual.

¿Quién debe montar esta placa?

Un técnico cualificado: es el cuadro de control de una caldera de gas y trabaja a 230 V · 50 Hz. Climatización Ibérica no recomienda sustituirla sin conocimientos de electricidad y gas.

Cómo hemos verificado esta ficha

ROCA RS 20/20

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Compatibilidad confirmada por nuestro taller. Doce tiendas unen la 122120650 a la RS 20/20; cuatro escriben V.00, una la titula V.0.1 (Repuestos Calefacción) y otra la llama transformador de encendido. Sin despiece oficial leído.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca; la marca se cita para indicar compatibilidad.
