Placa electrónica E.G.O C.S CONTROL 204A · N03G009M8 para Fagor FE 24 E N: Pieza e identificador ampliado
Placa electrónica E.G.O C.S CONTROL 204A · N03G009M8 para Fagor FE 24 E N: vista 2
Placa electrónica E.G.O C.S CONTROL 204A · N03G009M8 para Fagor FE 24 E N: vista 3
E.G.O C.SFotos de esta unidad
1 / 3

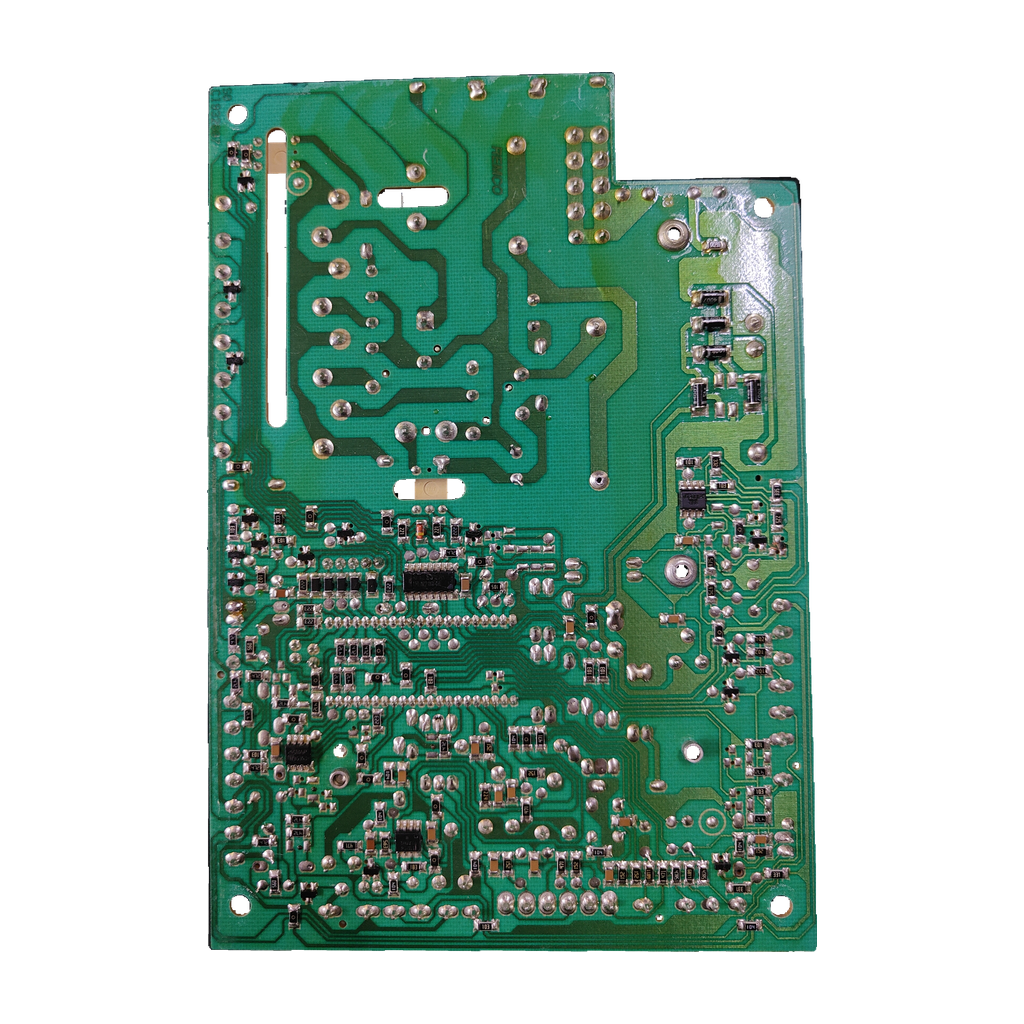

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

E.G.O.Referencia verificada

Placa electrónica E.G.O C.S CONTROL 204A · N03G009M8 para Fagor FE 24 E N

Referencia FagorN03G009M8

La N03G009M8 (E.G.O C.S CONTROL 204A) es la placa electrónica de control de calderas Fagor, confirmada por nuestro taller para la FE 24 E N. Varias fuentes la dan también para la CE 30 E-1 N, FA 23 E B, FE 27 E y FEB 24 E-1 B. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • N03G009M8
  • Fagor FE 24 E N (taller)
  • 230 V · 50 Hz
Todos los códigos de esta unidad3
Referencia Fagor
N03G009M8
Modelo
CONTROL 204A
SKU Ecoklima
PLC316

Ninguna fuente externa une CONTROL 204A ni E.G.O C.S (marca de la unidad) a N03G009M8: las tiendas la dan como Fagor. Compara primero N03G009M8.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de varias calderas Fagor: una tarifa de distribuidor la lista como «CIRCUITO CONTROL». Se sospecha de ella si la caldera no enciende, da errores erráticos o se reinicia sola.

Compruébalo en tu placa

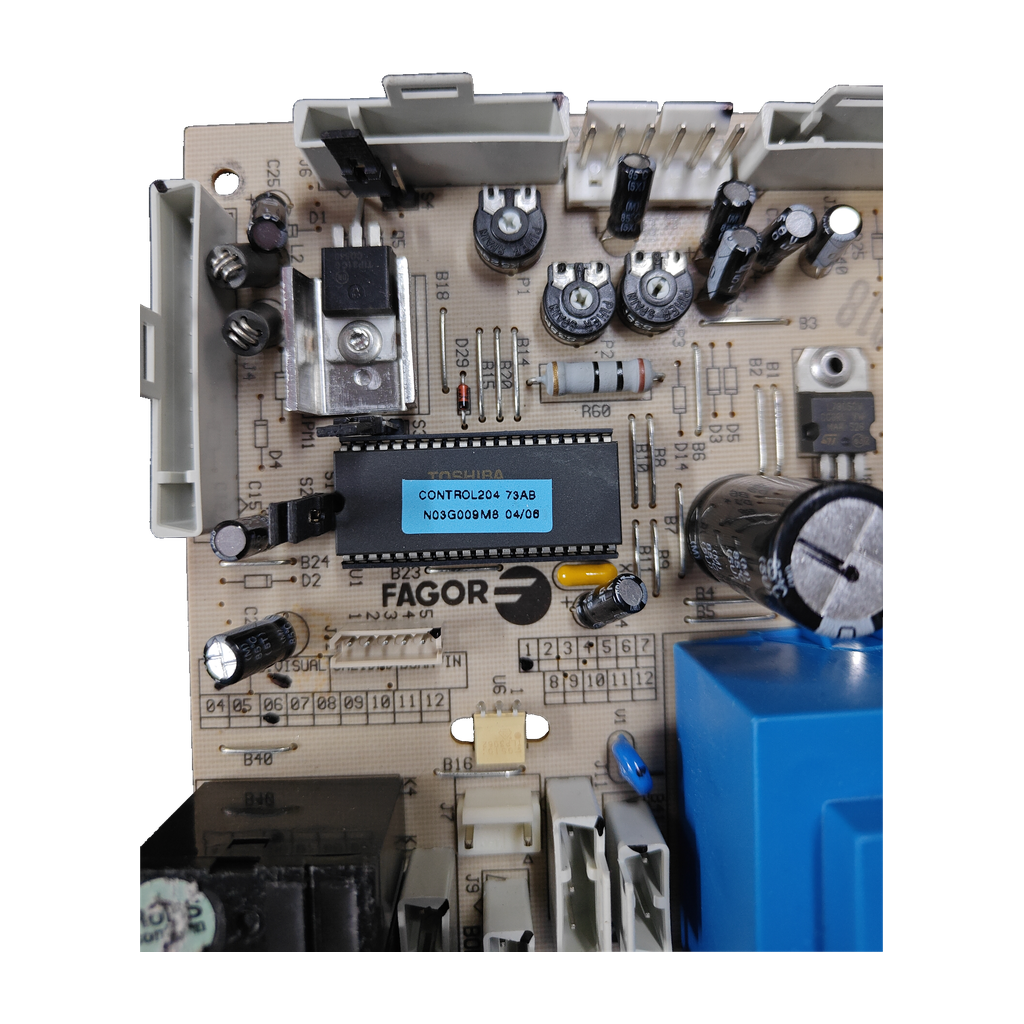

  1. Busca en tu placa N03G009M8 y CONTROL 204A; en el circuito integrado, CONTROL204 73AB.
  2. Compara también 9405.C, 9405C060402805RC y 04/06, marcados en esta placa.
  3. No la confundas con otras placas Fagor: AS0007548 y NO3A000A2.
  4. Comprueba en la placa de características que tu caldera es una FE 24 E N (confirmada por nuestro taller) o una compatible.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
N03G009M8Código principal, marcado en la placa. C.O. de la placa de control Fagor
CONTROL 204ADesignación marcada (E.G.O C.S)
CONTROL204 73ABMarcado del circuito integrado
9405.CCódigo marcado
9405C060402805RCCódigo marcado
04/06Marcado en la placa
288.34.0016Código RML de Remle y referencia de e-recambios
5386«CIRCUITO CONTROL» con N03G009M8 en una tarifa de distribuidor
MCB2200Código Morco según Direct Heating Spares (UK)
No la confundas con
  • AS0007548Módulo Fagor 288.34.0019, según e-recambios · Otra placa. Sercatec lo pone de título en su ficha
  • NO3A000A2Control Fagor 288.34.0010, según e-recambios · Otra placa de control

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fagor FE 24 E NConfirmada por nuestro taller · también en Arbogroup
  • Fagor CE 30 E-1 NRemle (con e-recambios), Climatización Ibérica, recalderas.com y electrotodo.es
  • Fagor FA 23 E BRemle, Climatización Ibérica, recalderas.com y piecesxpress.com
  • Fagor FE 27 ERemle (con e-recambios), Climatización Ibérica, recalderas.com y electrotodo.es
  • Fagor FEB 24 E-1 B (FEB24E1B)Remle (con e-recambios), Climatización Ibérica, recalderas.com y electrotodo.es
Por confirmarPor confirmar
  • Fagor CE 24 E N2 fuentes: Arbogroup y Climatización Ibérica (un anuncio de Wallapop sin vendedor no suma)
  • Fagor FE 24 E-1 N2 fuentes: Climatización Ibérica y recalderas.com (FE-24E/1 N)
  • Morco FEB-24E2 fuentes: manual de Morco y Direct Heating Spares (UK); esta dice no asociarla a ningún aparato
  • Fagor CA 24 E B/N, CE 24 E-1 B, CE 30 E-1 B, FA 23 E N, FE 18 E-1 B/N, FE 24 E-1 B, FE 24 EC-1 B/N, FE 24 EH-1 N, FE 27 E-1 B/N, FE 27 ECN-1 N, FE 30 E-1 B/N, FEB 23 E-1 B1 fuente: Climatización Ibérica
No sirve para
  • Fagor FE26TC1N, FEB24ED3, 1FEE24NOX1B y 1FEB24ED3NATLlevan el módulo 288.34.0019 (C.O. AS0007548), según e-recambios
  • Fagor FEE35MA, FEE35PL y FEE26MALlevan el control 288.34.0010 (C.O. NO3A000A2), según e-recambios
  • Fagor FE 25 NOX NLleva MUR000054, según ICG Calderas
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas

Chip EPROM de la FEB-24E de Morco
«control 204» o «control 205» (ninguna fuente las une a CONTROL 204A; la unidad marca CONTROL204 73AB en el circuito integrado)Manual Morco FEB-24E

Características y marcados técnicos

tension/frecuencia serigrafiadas
230V 50Hz

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomp. condensador
35 V, 2200 μF
Marcado de placa visto en foto
230 V, 50 Hz; 130 °C; 94V-0
Subcomp. potenciómetros
10K 535; 10K 533; 22K 525
Aplicación indicada en inventario
FAGOR FE 24 E N
Código marcado
04/06; 9405.C; 9405C060402805RC

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a las órdenes de la vivienda.

Lo cita Climatización Ibérica; electrotodo.es cita solo que no enciende.

Errores erráticos en pantalla o reinicios constantes a mitad de funcionamiento.

Los cita Climatización Ibérica.

Relés pegados, pistas quemadas u oxidación en el circuito impreso.

Los cita Climatización Ibérica.

Según el manual de Morco FEB-24E, una placa de FEB-20E en una FEB-24E (puentes S1 y S2 cerrados) deja el led verde apagado y el rojo con fallo 2.

Antes de cambiar la placa

Lo que revisa el técnico
Versiones de una referencia

Una tienda avisa de versiones distintas bajo la misma referencia: compara relés y conectores.

Monta con un técnico

Trabaja a 230 V: mejor que la monte un profesional autorizado (Climatización Ibérica).

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El código principal es N03G009M8. La unidad marca también CONTROL 204A (E.G.O C.S), CONTROL204 73AB en el circuito integrado, 9405.C, 9405C060402805RC y 04/06. El manual de Morco la sitúa en el transformador grande (FEB-24E).

¿Sirve para mi Fagor FE 24 E N?

Sí. Nuestro taller ha confirmado esta placa para la Fagor FE 24 E N. Arbogroup la lista también («CE 24E N// FE 24 E N FAGOR N03G009M8»). Otras tiendas escriben FE-24E o FE-24E/1 N, sin la variante exacta: compara la placa de características.

¿En qué otras calderas Fagor va la N03G009M8?

Con 3 o más fuentes: CE 30 E-1 N, FA 23 E B, FE 27 E y FEB 24 E-1 B. Con 2, por confirmar: CE 24 E N (Arbogroup y Climatización Ibérica) y FE 24 E-1 N (Climatización Ibérica y recalderas.com). Otros 17 modelos Fagor de la lista de consulta tienen 1 fuente. Si tu modelo no está, llámanos al 919 931 595.

¿Qué significan N03G009M8 y CONTROL 204A?

N03G009M8 es el código de fabricante (C.O.) de la placa de control Fagor: Remle lo cruza con el 288.34.0016 y una tarifa de distribuidor lo lista como «CIRCUITO CONTROL». CONTROL 204A es la designación de esta unidad (E.G.O C.S); ninguna fuente externa la une a N03G009M8.

¿Sirve para una Morco FEB-24E?

Dos fuentes: el manual de Morco identifica la placa de la FEB-24E por el número N03G009M8, y Direct Heating Spares (UK) la vende como «MORCO MCB2200 PRINTED CIRCUIT BOARD (MAIN) (N03G009M8)» para la Morco Fagor FEB24E Combi LPG, aunque en la misma ficha dice no asociarla a ningún aparato. Por confirmar.

¿Con qué otras placas Fagor se puede confundir?

AS0007548 (módulo 288.34.0019), NO3A000A2 (control 288.34.0010) y MUR000054 (FE 25 NOX N) son otras placas, según e-recambios e ICG Calderas. Sercatec pone AS0007548 de título en su ficha de N03G009M8: compara siempre N03G009M8.

¿Qué averías apuntan a esta placa y quién la monta?

Climatización Ibérica cita: no enciende o no responde, errores erráticos, reinicios, relés pegados y pistas quemadas. electrotodo.es cita: no enciende y fallo de encendido del quemador. No es una tabla del fabricante. Climatización Ibérica aconseja que la sustitución la haga un profesional autorizado. Trabaja a 230 V.

Cómo hemos verificado esta ficha

E.G.O C.S CONTROL 204A

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

N03G009M8 como placa de control Fagor: 12 orígenes independientes. e-recambios cuenta con Remle (mismo código 288.34.0016); Sercatec no cuenta (su ficha lleva también AS0007548, otro módulo según e-recambios).

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de E.G.O, Fagor ni Morco; las marcas se citan para indicar compatibilidad.
